Спосіб дефектування дійкової гуми доїльних стаканів

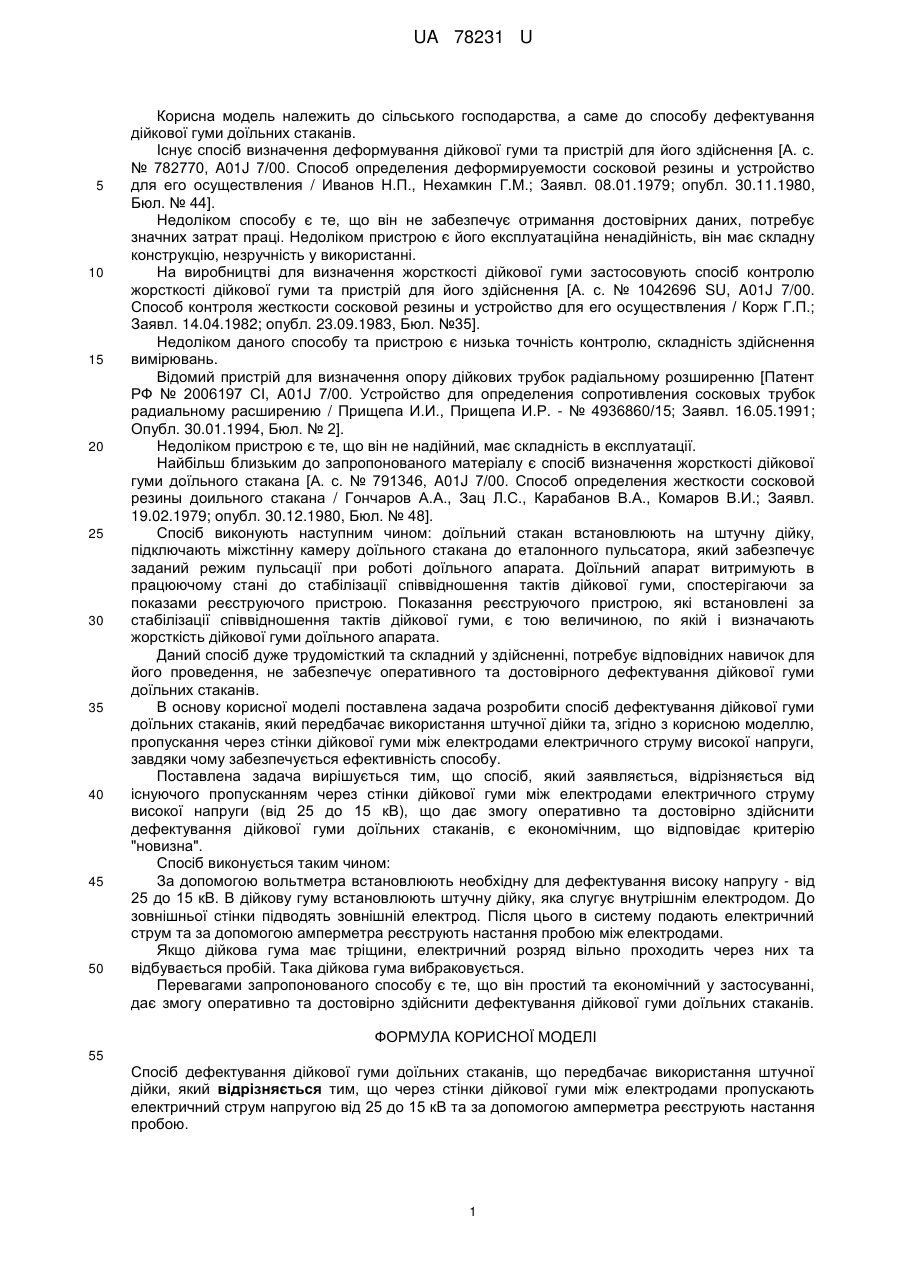

Реферат: UA 78231 U UA 78231 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільського господарства, а саме до способу дефектування дійкової гуми доїльних стаканів. Існує спосіб визначення деформування дійкової гуми та пристрій для його здійснення [А. с. № 782770, A01J 7/00. Способ определения деформируемости сосковой резины и устройство для его осуществления / Иванов Н.П., Нехамкин Г.М.; Заявл. 08.01.1979; опубл. 30.11.1980, Бюл. № 44]. Недоліком способу є те, що він не забезпечує отримання достовірних даних, потребує значних затрат праці. Недоліком пристрою є його експлуатаційна ненадійність, він має складну конструкцію, незручність у використанні. На виробництві для визначення жорсткості дійкової гуми застосовують спосіб контролю жорсткості дійкової гуми та пристрій для його здійснення [А. с. № 1042696 SU, A01J 7/00. Способ контроля жесткости сосковой резины и устройство для его осуществления / Корж Г.П.; Заявл. 14.04.1982; опубл. 23.09.1983, Бюл. №35]. Недоліком даного способу та пристрою є низька точність контролю, складність здійснення вимірювань. Відомий пристрій для визначення опору дійкових трубок радіальному розширенню [Патент РФ № 2006197 СІ, A01J 7/00. Устройство для определения сопротивления сосковых трубок радиальному расширению / Прищепа И.И., Прищепа И.Р. - № 4936860/15; Заявл. 16.05.1991; Опубл. 30.01.1994, Бюл. № 2]. Недоліком пристрою є те, що він не надійний, має складність в експлуатації. Найбільш близьким до запропонованого матеріалу є спосіб визначення жорсткості дійкової гуми доїльного стакана [А. с. № 791346, A01J 7/00. Способ определения жесткости сосковой резины доильного стакана / Гончаров А.А., Зац Л.С., Карабанов В.А., Комаров В.И.; Заявл. 19.02.1979; опубл. 30.12.1980, Бюл. № 48]. Спосіб виконують наступним чином: доїльний стакан встановлюють на штучну дійку, підключають міжстінну камеру доїльного стакана до еталонного пульсатора, який забезпечує заданий режим пульсації при роботі доїльного апарата. Доїльний апарат витримують в працюючому стані до стабілізації співвідношення тактів дійкової гуми, спостерігаючи за показами реєструючого пристрою. Показання реєструючого пристрою, які встановлені за стабілізації співвідношення тактів дійкової гуми, є тою величиною, по якій і визначають жорсткість дійкової гуми доїльного апарата. Даний спосіб дуже трудомісткий та складний у здійсненні, потребує відповідних навичок для його проведення, не забезпечує оперативного та достовірного дефектування дійкової гуми доїльних стаканів. В основу корисної моделі поставлена задача розробити спосіб дефектування дійкової гуми доїльних стаканів, який передбачає використання штучної дійки та, згідно з корисною моделлю, пропускання через стінки дійкової гуми між електродами електричного струму високої напруги, завдяки чому забезпечується ефективність способу. Поставлена задача вирішується тим, що спосіб, який заявляється, відрізняється від існуючого пропусканням через стінки дійкової гуми між електродами електричного струму високої напруги (від 25 до 15 кВ), що дає змогу оперативно та достовірно здійснити дефектування дійкової гуми доїльних стаканів, є економічним, що відповідає критерію "новизна". Спосіб виконується таким чином: За допомогою вольтметра встановлюють необхідну для дефектування високу напругу - від 25 до 15 кВ. В дійкову гуму встановлюють штучну дійку, яка слугує внутрішнім електродом. До зовнішньої стінки підводять зовнішній електрод. Після цього в систему подають електричний струм та за допомогою амперметра реєструють настання пробою між електродами. Якщо дійкова гума має тріщини, електричний розряд вільно проходить через них та відбувається пробій. Така дійкова гума вибраковується. Перевагами запропонованого способу є те, що він простий та економічний у застосуванні, дає змогу оперативно та достовірно здійснити дефектування дійкової гуми доїльних стаканів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб дефектування дійкової гуми доїльних стаканів, що передбачає використання штучної дійки, який відрізняється тим, що через стінки дійкової гуми між електродами пропускають електричний струм напругою від 25 до 15 кВ та за допомогою амперметра реєструють настання пробою. 1 UA 78231 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
