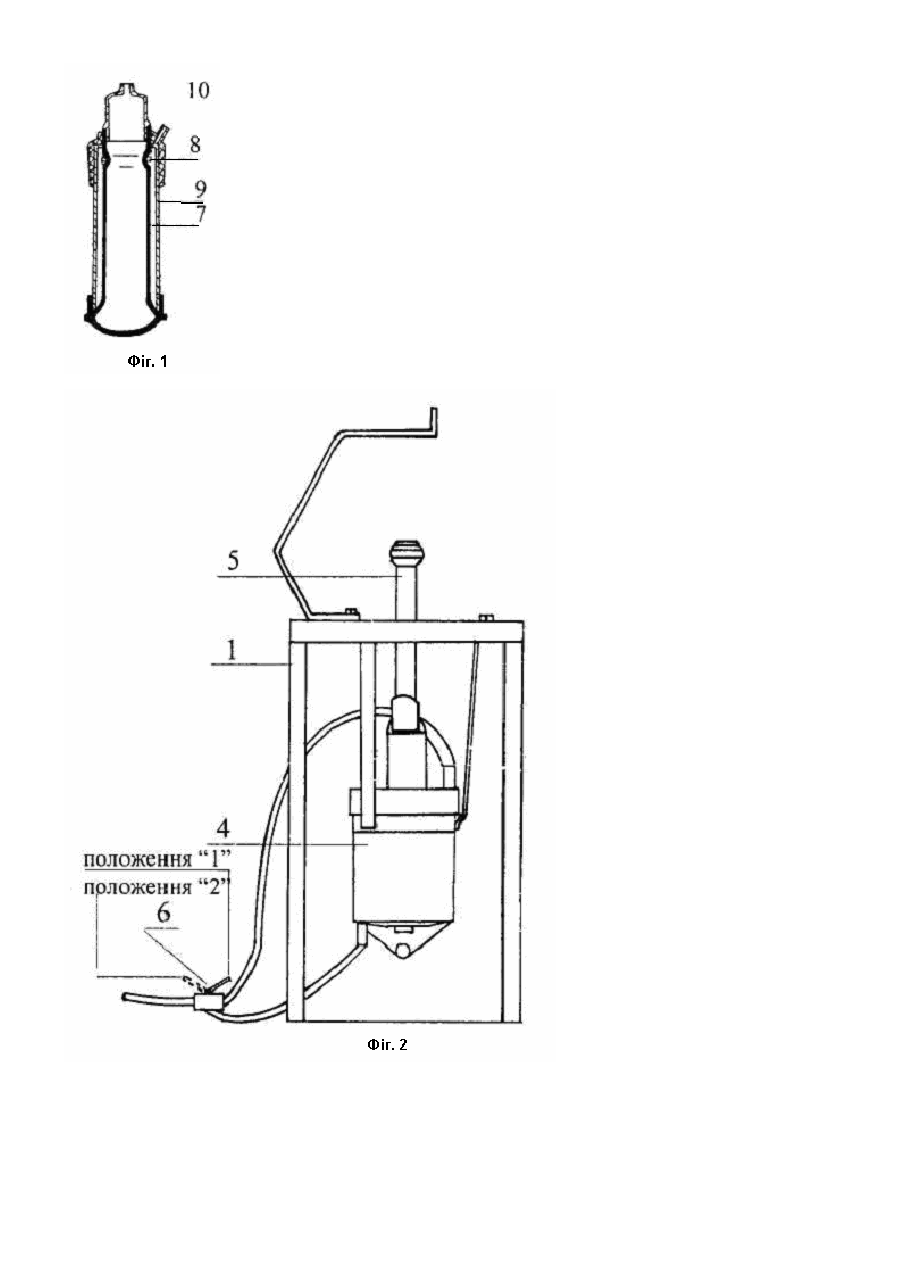

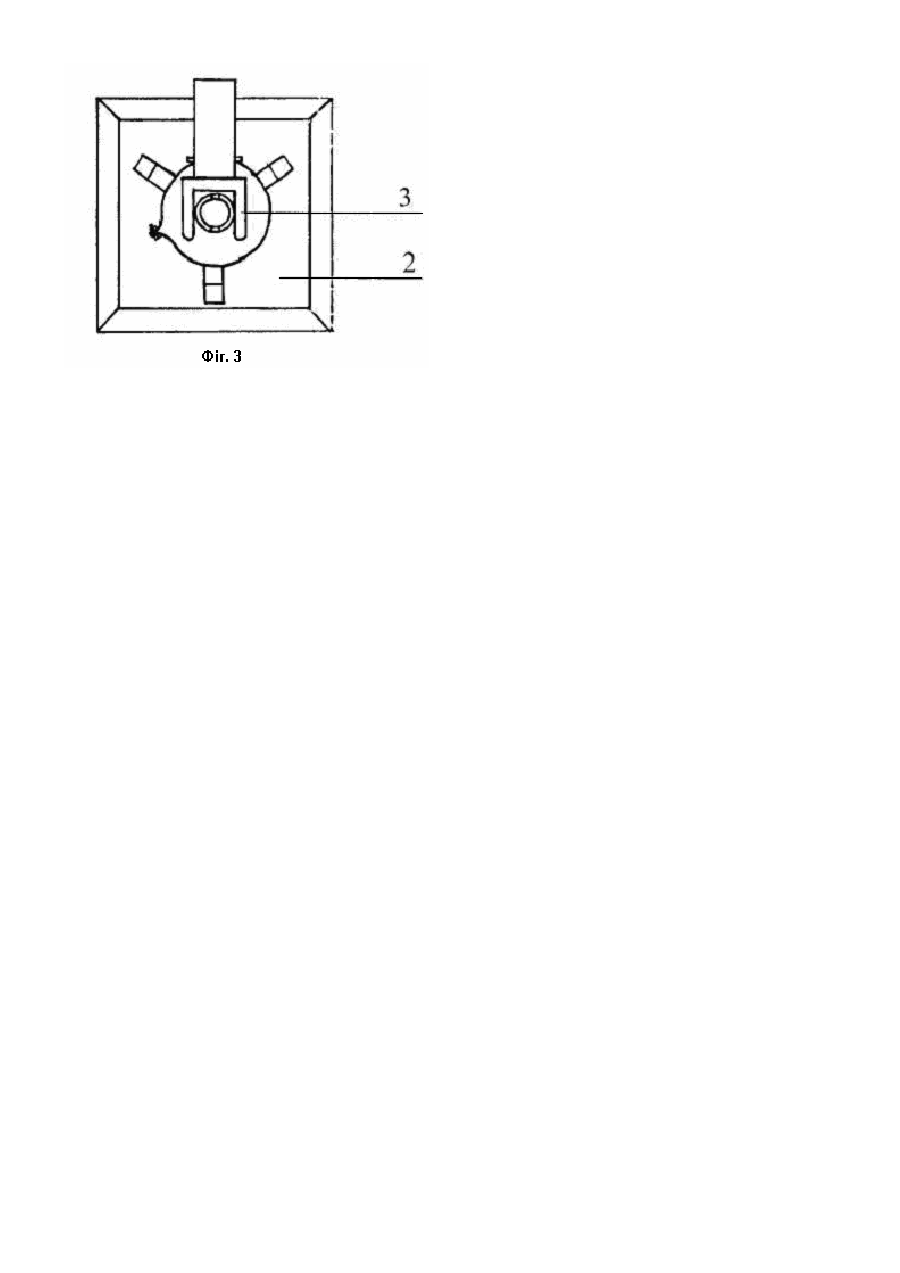

Пристрій для складання і розбирання доїльних стаканів

Корисна модель відноситься до галузі сільськогосподарського машинобудівництва, зокрема до доїльних апаратів і може бути використана па тваринницьких фермах і комплексах. Відомі пристрої для розбирання і складання доїльних стаканів, що мають монтажний стіл, опірну плиту на яку встановлюють доїльний стакан оглядовим конусом вверх і центрують його по направляючим кронштейна монтажним штоком, фіксують скобою, натискаючи на педаль відбувається розбирання доїльного стакана, складання робиться в зворотному напрямі, а пристрій для збирання в середньої частині втулки, що направляє, має пружину завдяки якій при відпусканні педалі відбувається процес складання [Зуев И.М. и др. Монтаж, эксплуатация и ремонт машин в животноводстве // И.М. Зуев, Э.П. Сорокин, Л.В. Шпыро. -М.: Агропромиздат, 1988. - 447с: ил]. Недоліком цих пристроїв є неможливість єднання процесів розбирання і складання доїльних стаканів, необхідність подальшого випробування після складання на жорсткість гуми і комплектування по групах. Пристрій Покровського для випробування дійкової гуми має гумовий мундштук з контактами на круглих пластинах і трубчатий контакт, який замикає ланцюг лампочки при підключені вакуум-провіда і за допомогою вакуумметра дійкову гуму сортирують по групах в залежності від жорсткості [Удосконалення експлуатації машин і обладнання тваринницьких ферм та комплексів// Г.М. Кукта. В.П. Гейфман, В.І. Дешко та ін.; За ред. Г.М. Кукти. К.: Урожай, 1989. - 224с.] Недоліком цього пристрою є неможливість розбирання і складання доїльних стаканів. Найбільш близьким до запропонованого пристрою, вибраного за прототип, є універсальний пристрій для складання і розбирання доїльних стаканів, в якому до опірної плити приварена трубка з прорізом для педалі і важеля. Кінець трубки з’єднано із стискачем - виштовхувачем, в якому зроблено прорізи. Доїльний стакан в зібраному вигляді встановлюють молочним патрубком в отвір затискача - виштовхувана, ногою натискають на педаль і знімають головку гуми, відтягуючи її з зусиллям 15...20Н. При складанні встановлюють стакан з гумою на опірну плиту і фіксують скобою. При натискуванні на педаль монтажний стержень натягує гуму в верхню частину якої встановлюється оглядовий конус. Педаль відпускається, відкидається скоба і стакан в складеному стані знімається з пристрою [Удосконалення експлуатації машин і обладнання тваринницьких ферм та комплексів// Г.М. Кукта, В.П. Гейфман, В.І. Дешко та ін.; За ред. Г.М. Кукти. -К.: Урожай, 1989. - 224с.] Недоліком цього пристрою є те, що після складання доїльних стаканів їх необхідно комплектувати по групах, враховуючи жорсткість гуми. Всім названим пристроям притаманна відсутність єднання процесів розбирання та складання доїльних стаканів і комплектування їх по групах, відповідно жорсткості гуми. В основу корисної моделі поставлена задача удосконалення пристрою для складання і розбирання доїльних стаканів, в якому шляхом встановлення пневмоциліндру, з’єднаного з монтажним стержнем і перевмикачем вакууму. забезпечується гарантоване однакове зусилля розтягування дійкової гуми в процесі складання і розбирання стакану і не виникає потреби додаткового комплектування стаканів по жорсткості гуми. Поставлена задача вирішується тим, що у пристрої для складання і розбирання доїльних стаканів, який включає раму, опірну плиту, через яку проходить монтажний стержень і на якій закріплена скоба, що фіксує доїльний стакан, відповідно до запропонованої корисної моделі, встановлено пневматичний привід, до складу якого входить пневмоциліндр, з’єднаний з монтажним стержнем і перевмикачем вакууму. Пристрій дозволяє складати і розбирати доїльні стакани без подальшого комплектування по групах в залежності від жорсткості гуми і не потребує додаткових пристроїв для цього. Технічна сутність запропонованої корисної моделі пояснюється кресленнями: на Фіг.1 зображено доїльний стакан; на Фіг.2 зображено схема пристрою – вигляд збоку; на Фіг.3 зображено схема пристрою - вигляд зверху. Пристосування складається з рами 1, опірної плити 2, скоби 3, яка фіксуч доїльний стакан, який включає корпус 4, доїльну гуму 5, монтажне кільце 6 і оглядовий конус 7. Пневмоциліндр 8, з’єднується з монтажним стержнем 9 і перевмикачем вакууму 10. Робочий процес виконується у такій послідовності. На монтажний стержень 9 надівають доїльну гуму 5 з монтажним кільцем 6, а на неї корпус 4 стакану і поворотом скоби 3 фіксують його в пристрої. При повороті перевмикача вакууму 10 в положення "1" з’єднується верхня камера пневмоциліндру 8 з вакуумприводом, а нижня - з атмосферою, що забезпечу! переміщення монтажного стержня 9 до верхнього фіксованого положення і натягування доїльної гуми 5. Гума 5 витискається з отвору корпусу 4 стакана па 10...12мм. Оглядовий конус 7 встановлюють так, щоб кінець гуми 5 перекрив буртик оглядового конуса 7 на 5мм. Поворотом перемикача вакууму 10 в положення „2” з’єднують нижню камеру пневмоциліндра 8 з вакуумприводом, тиск в верхній і нижній камерах вирівнюється і монтажний стержень 9 під дією гуми 5 переміщується в нижнє фіксоване положення. Поворотом скоби 3 звільняють стакан і знімають його з пристрою.
