Спосіб вилучення фтористого водню з некондиційної системи

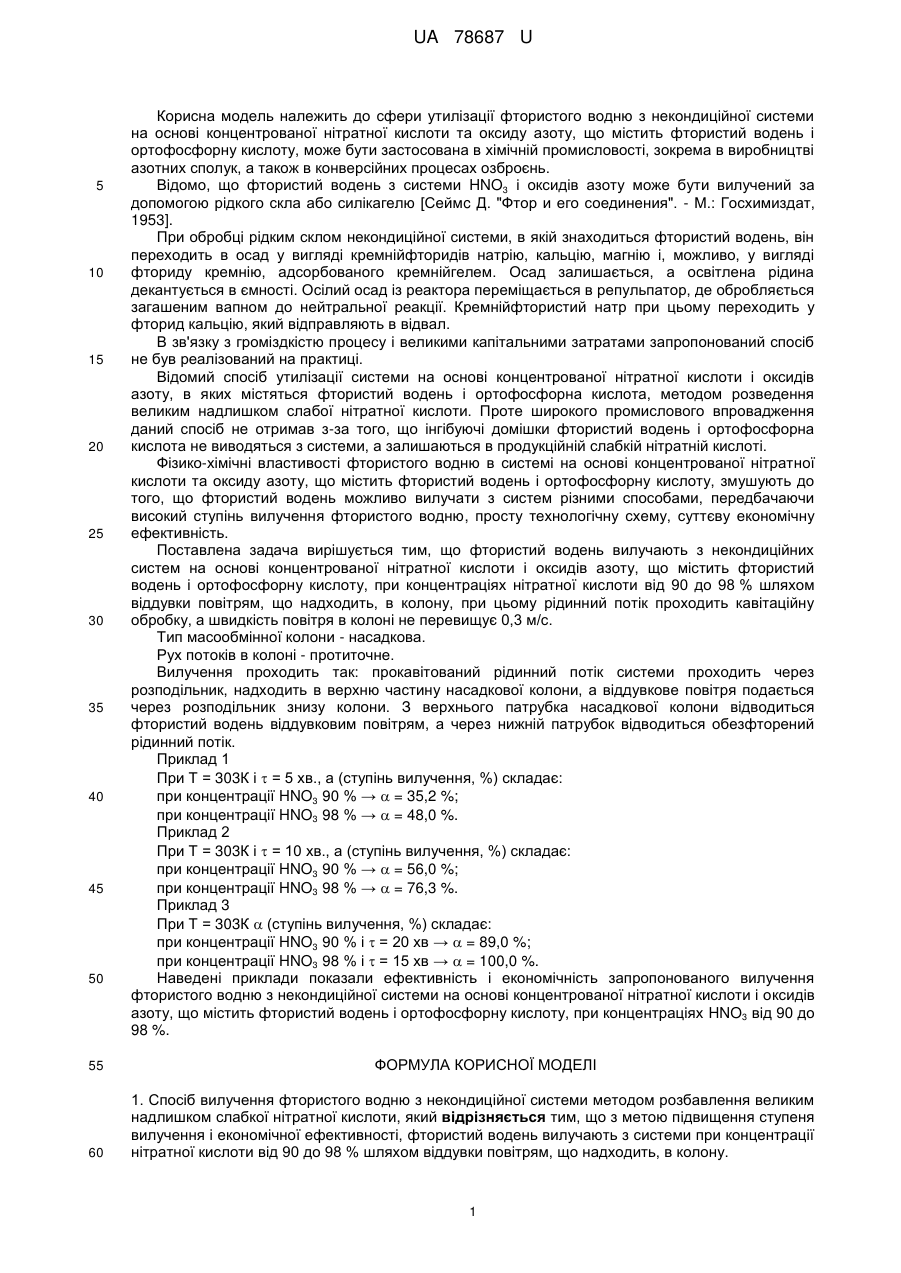

Реферат: Спосіб вилучення фтористого водню з некондиційної системи методом розбавлення великим надлишком слабкої нітратної кислоти. Фтористий водень вилучають з системи при концентрації нітратної кислоти від 90 до 98 % шляхом віддувки повітрям, що надходить, в колону. UA 78687 U (12) UA 78687 U UA 78687 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сфери утилізації фтористого водню з некондиційної системи на основі концентрованої нітратної кислоти та оксиду азоту, що містить фтористий водень і ортофосфорну кислоту, може бути застосована в хімічній промисловості, зокрема в виробництві азотних сполук, а також в конверсійних процесах озброєнь. Відомо, що фтористий водень з системи HNO3 і оксидів азоту може бути вилучений за допомогою рідкого скла або силікагелю [Сеймc Д. "Фтор и его соединения". - М.: Госхимиздат, 1953]. При обробці рідким склом некондиційної системи, в якій знаходиться фтористий водень, він переходить в осад у вигляді кремнійфторидів натрію, кальцію, магнію і, можливо, у вигляді фториду кремнію, адсорбованого кремнійгелем. Осад залишається, а освітлена рідина декантується в ємності. Осілий осад із реактора переміщається в репульпатор, де обробляється загашеним вапном до нейтральної реакції. Кремнійфтористий натр при цьому переходить у фторид кальцію, який відправляють в відвал. В зв'язку з громіздкістю процесу і великими капітальними затратами запропонований спосіб не був реалізований на практиці. Відомий спосіб утилізації системи на основі концентрованої нітратної кислоти і оксидів азоту, в яких містяться фтористий водень і ортофосфорна кислота, методом розведення великим надлишком слабої нітратної кислоти. Проте широкого промислового впровадження даний спосіб не отримав з-за того, що інгібуючі домішки фтористий водень і ортофосфорна кислота не виводяться з системи, а залишаються в продукційній слабкій нітратній кислоті. Фізико-хімічні властивості фтористого водню в системі на основі концентрованої нітратної кислоти та оксиду азоту, що містить фтористий водень і ортофосфорну кислоту, змушують до того, що фтористий водень можливо вилучати з систем різними способами, передбачаючи високий ступінь вилучення фтористого водню, просту технологічну схему, суттєву економічну ефективність. Поставлена задача вирішується тим, що фтористий водень вилучають з некондиційних систем на основі концентрованої нітратної кислоти і оксидів азоту, що містить фтористий водень і ортофосфорну кислоту, при концентраціях нітратної кислоти від 90 до 98 % шляхом віддувки повітрям, що надходить, в колону, при цьому рідинний потік проходить кавітаційну обробку, а швидкість повітря в колоні не перевищує 0,3 м/с. Тип масообмінної колони - насадкова. Рух потоків в колоні - протиточне. Вилучення проходить так: прокавітований рідинний потік системи проходить через розподільник, надходить в верхню частину насадкової колони, а віддувкове повітря подається через розподільник знизу колони. З верхнього патрубка насадкової колони відводиться фтористий водень віддувковим повітрям, а через нижній патрубок відводиться обезфторений рідинний потік. Приклад 1 При Т = 303К і  = 5 хв., а (ступінь вилучення, %) складає: при концентрації HNO3 90 % →  = 35,2 %; при концентрації HNO3 98 % →  = 48,0 %. Приклад 2 При Т = 303К і  = 10 хв., а (ступінь вилучення, %) складає: при концентрації HNO3 90 % →  = 56,0 %; при концентрації HNO3 98 % →  = 76,3 %. Приклад 3 При Т = 303К  (ступінь вилучення, %) складає: при концентрації HNO3 90 % і  = 20 хв →  = 89,0 %; при концентрації HNO3 98 % і  = 15 хв →  = 100,0 %. Наведені приклади показали ефективність і економічність запропонованого вилучення фтористого водню з некондиційної системи на основі концентрованої нітратної кислоти і оксидів азоту, що містить фтористий водень і ортофосфорну кислоту, при концентраціях HNO3 від 90 до 98 %. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Спосіб вилучення фтористого водню з некондиційної системи методом розбавлення великим надлишком слабкої нітратної кислоти, який відрізняється тим, що з метою підвищення ступеня вилучення і економічної ефективності, фтористий водень вилучають з системи при концентрації нітратної кислоти від 90 до 98 % шляхом віддувки повітрям, що надходить, в колону. 1 UA 78687 U 2. Спосіб вилучення фтористого водню з некондиційної системи за п. 1, який відрізняється тим, що рідинний потік системи проходить кавітаційну обробку. 3. Спосіб вилучення фтористого водню з некондиційної системи за п. 1, який відрізняється тим, що швидкість повітря в колоні не перебільшує 0,3 м/с. 5 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
