Спосіб попереднього вилучення йоду з некондиційної йодовмісної системи

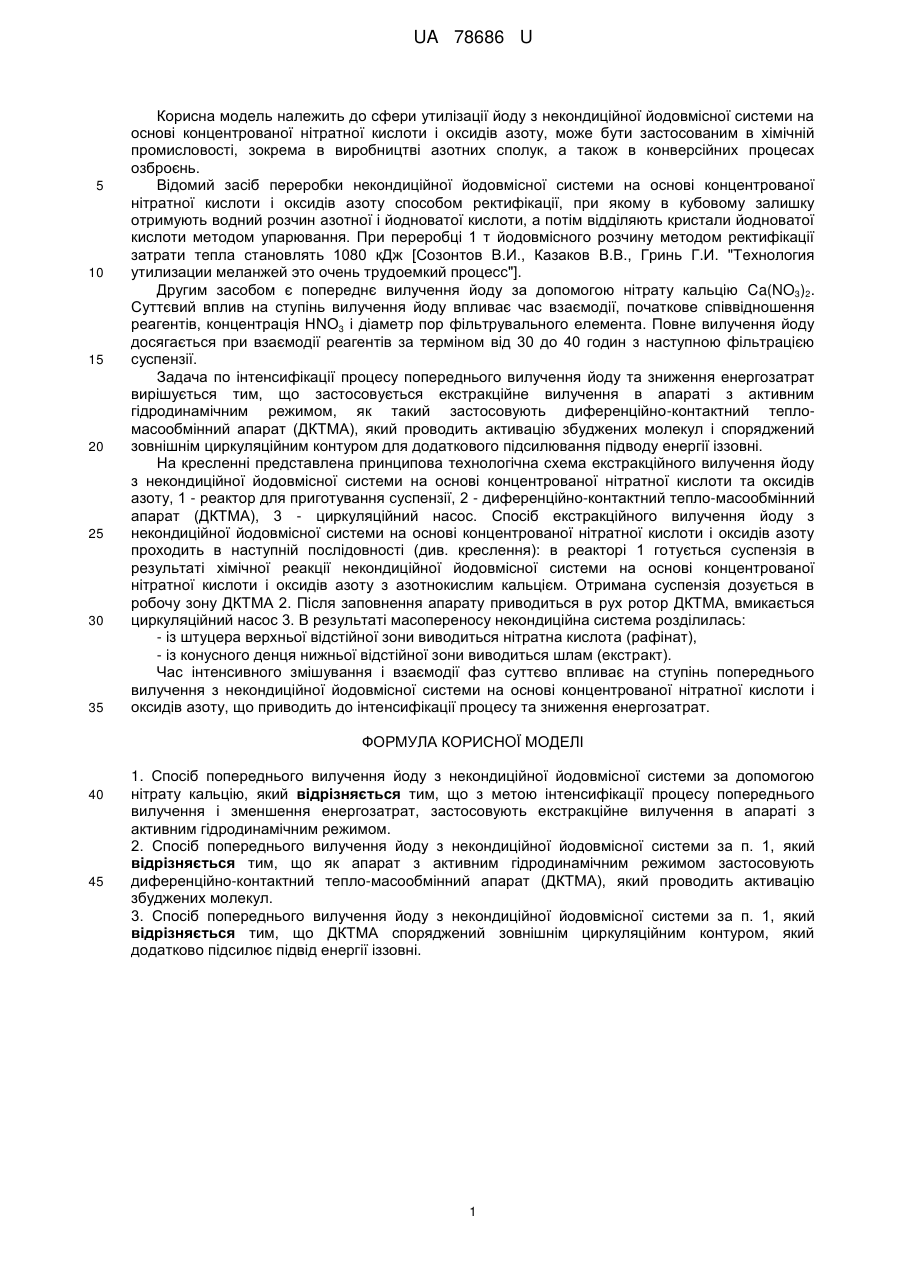

Реферат: Спосіб попереднього вилучення йоду з некондиційної йодовмісної системи за допомогою нітрату кальцію. Застосовують екстракційне вилучення в апараті з активним гідродинамічним режимом. UA 78686 U (12) UA 78686 U UA 78686 U 5 10 15 20 25 30 35 Корисна модель належить до сфери утилізації йоду з некондиційної йодовмісної системи на основі концентрованої нітратної кислоти і оксидів азоту, може бути застосованим в хімічній промисловості, зокрема в виробництві азотних сполук, а також в конверсійних процесах озброєнь. Відомий засіб переробки некондиційної йодовмісної системи на основі концентрованої нітратної кислоти і оксидів азоту способом ректифікації, при якому в кубовому залишку отримують водний розчин азотної і йодноватої кислоти, а потім відділяють кристали йодноватої кислоти методом упарювання. При переробці 1 т йодовмісного розчину методом ректифікації затрати тепла становлять 1080 кДж [Созонтов В.И., Казаков В.В., Гринь Г.И. "Технология утилизации меланжей это очень трудоемкий процесс"]. Другим засобом є попереднє вилучення йоду за допомогою нітрату кальцію Ca(NO3)2. Суттєвий вплив на ступінь вилучення йоду впливає час взаємодії, початкове співвідношення реагентів, концентрація НNО3 і діаметр пор фільтрувального елемента. Повне вилучення йоду досягається при взаємодії реагентів за терміном від 30 до 40 годин з наступною фільтрацією суспензії. Задача по інтенсифікації процесу попереднього вилучення йоду та зниження енергозатрат вирішується тим, що застосовується екстракційне вилучення в апараті з активним гідродинамічним режимом, як такий застосовують диференційно-контактний тепломасообмінний апарат (ДКТМА), який проводить активацію збуджених молекул і споряджений зовнішнім циркуляційним контуром для додаткового підсилювання підводу енергії іззовні. На кресленні представлена принципова технологічна схема екстракційного вилучення йоду з некондиційної йодовмісної системи на основі концентрованої нітратної кислоти та оксидів азоту, 1 - реактор для приготування суспензії, 2 - диференційно-контактний тепло-масообмінний апарат (ДКТМА), 3 - циркуляційний насос. Спосіб екстракційного вилучення йоду з некондиційної йодовмісної системи на основі концентрованої нітратної кислоти і оксидів азоту проходить в наступній послідовності (див. креслення): в реакторі 1 готується суспензія в результаті хімічної реакції некондиційної йодовмісної системи на основі концентрованої нітратної кислоти і оксидів азоту з азотнокислим кальцієм. Отримана суспензія дозується в робочу зону ДКТМА 2. Після заповнення апарату приводиться в рух ротор ДКТМА, вмикається циркуляційний насос 3. В результаті масопереносу некондиційна система розділилась: - із штуцера верхньої відстійної зони виводиться нітратна кислота (рафінат), - із конусного денця нижньої відстійної зони виводиться шлам (екстракт). Час інтенсивного змішування і взаємодії фаз суттєво впливає на ступінь попереднього вилучення з некондиційної йодовмісної системи на основі концентрованої нітратної кислоти і оксидів азоту, що приводить до інтенсифікації процесу та зниження енергозатрат. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Спосіб попереднього вилучення йоду з некондиційної йодовмісної системи за допомогою нітрату кальцію, який відрізняється тим, що з метою інтенсифікації процесу попереднього вилучення і зменшення енергозатрат, застосовують екстракційне вилучення в апараті з активним гідродинамічним режимом. 2. Спосіб попереднього вилучення йоду з некондиційної йодовмісної системи за п. 1, який відрізняється тим, що як апарат з активним гідродинамічним режимом застосовують диференційно-контактний тепло-масообмінний апарат (ДКТМА), який проводить активацію збуджених молекул. 3. Спосіб попереднього вилучення йоду з некондиційної йодовмісної системи за п. 1, який відрізняється тим, що ДКТМА споряджений зовнішнім циркуляційним контуром, який додатково підсилює підвід енергії іззовні. 1 UA 78686 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
