Спосіб повітряного підведення електроенергії споживачам

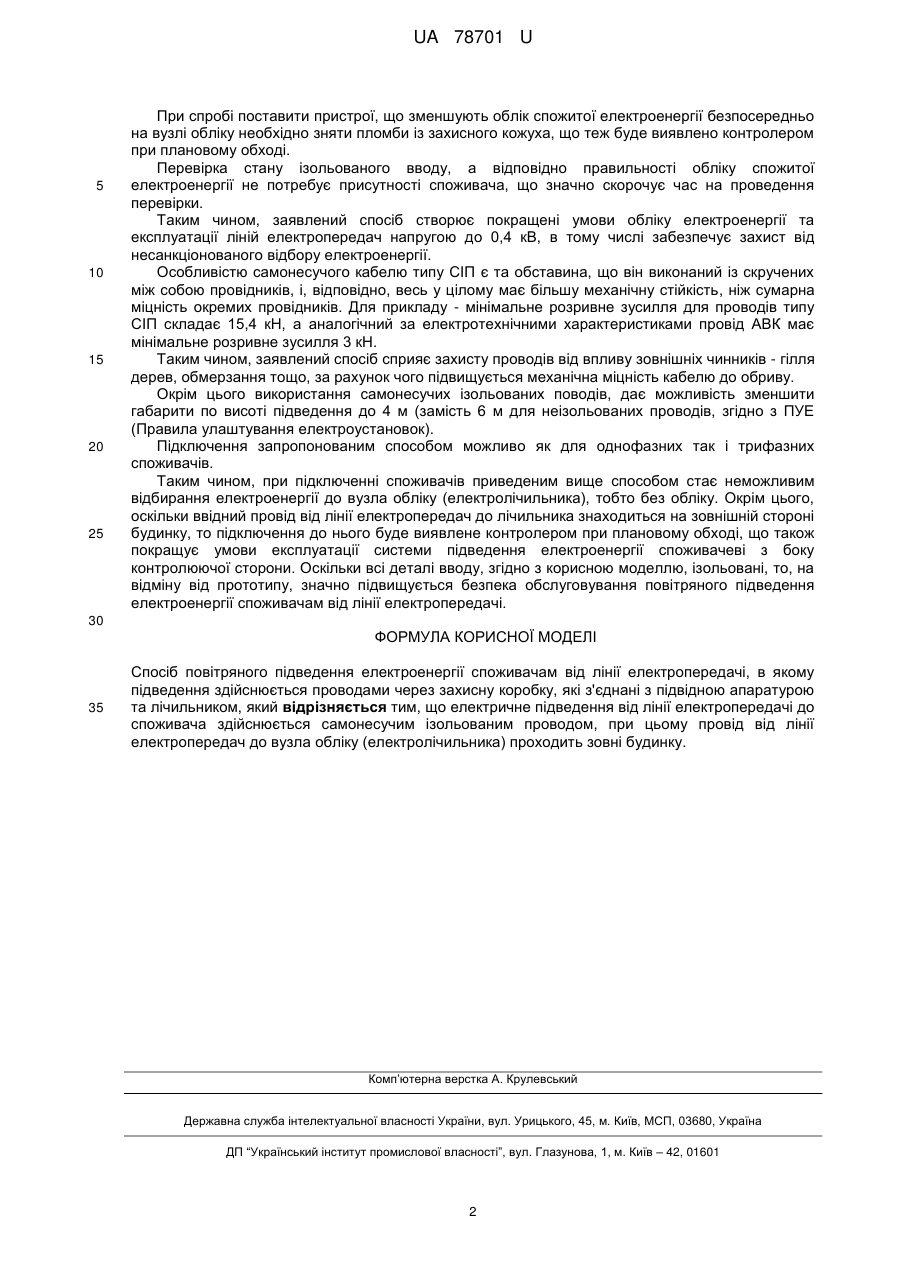

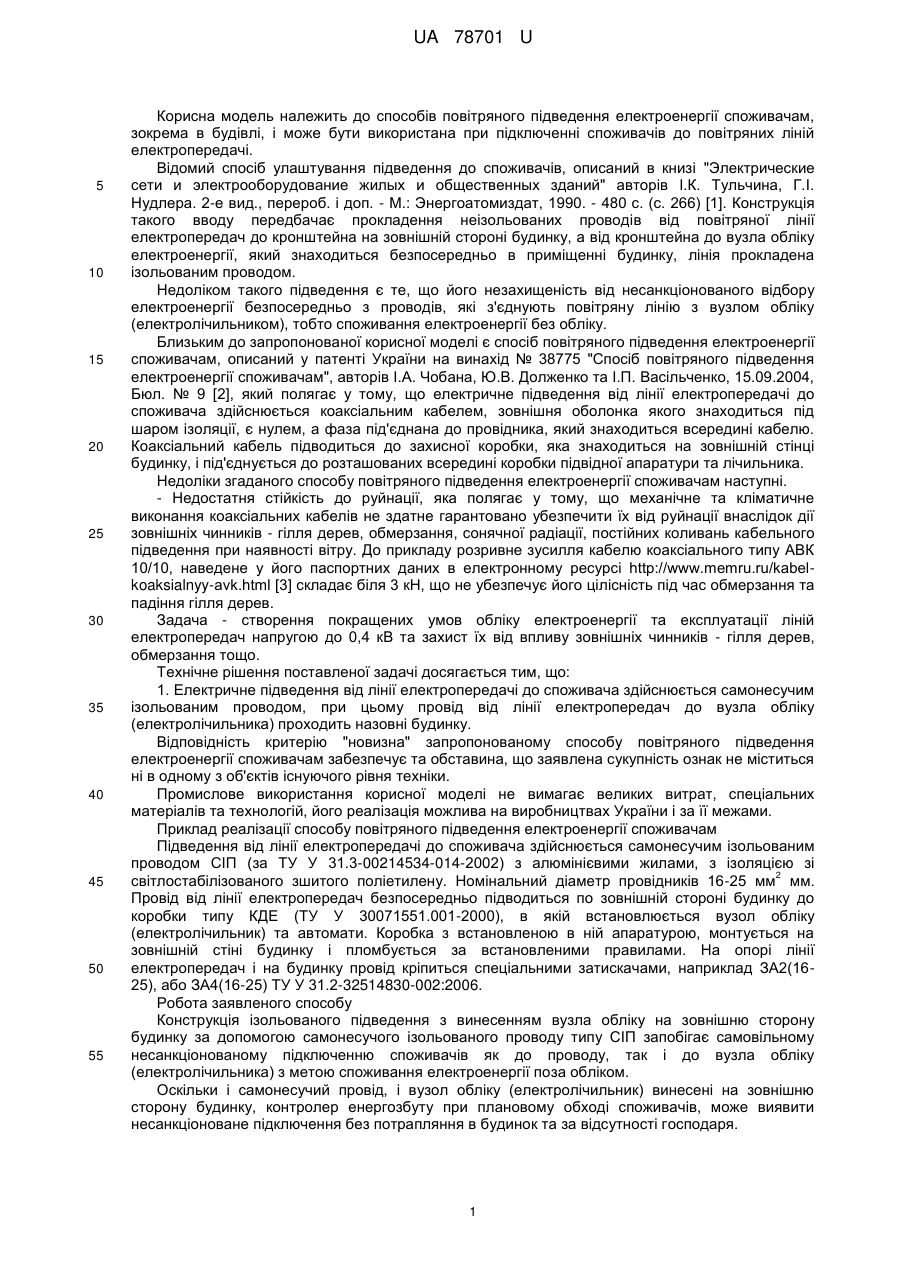

Реферат: Спосіб повітряного підведення електроенергії споживачам від лінії електропередачі, в якому підведення здійснюється проводами через захисну коробку, які з'єднані з підвідною апаратурою та лічильником. Електричне підведення від лінії електропередачі до споживача здійснюється самонесучим ізольованим проводом. Провід від лінії електропередач до вузла обліку (електролічильника) проходить зовні будинку. UA 78701 U (12) UA 78701 U UA 78701 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до способів повітряного підведення електроенергії споживачам, зокрема в будівлі, і може бути використана при підключенні споживачів до повітряних ліній електропередачі. Відомий спосіб улаштування підведення до споживачів, описаний в книзі "Электрические сети и электрооборудование жилых и общественных зданий" авторів І.К. Тульчина, Г.І. Нудлера. 2-е вид., перероб. і доп. - М.: Энергоатомиздат, 1990. - 480 с. (с. 266) [1]. Конструкція такого вводу передбачає прокладення неізольованих проводів від повітряної лінії електропередач до кронштейна на зовнішній стороні будинку, а від кронштейна до вузла обліку електроенергії, який знаходиться безпосередньо в приміщенні будинку, лінія прокладена ізольованим проводом. Недоліком такого підведення є те, що його незахищеність від несанкціонованого відбору електроенергії безпосередньо з проводів, які з'єднують повітряну лінію з вузлом обліку (електролічильником), тобто споживання електроенергії без обліку. Близьким до запропонованої корисної моделі є спосіб повітряного підведення електроенергії споживачам, описаний у патенті України на винахід № 38775 "Спосіб повітряного підведення електроенергії споживачам", авторів І.А. Чобана, Ю.В. Долженко та І.П. Васільченко, 15.09.2004, Бюл. № 9 [2], який полягає у тому, що електричне підведення від лінії електропередачі до споживача здійснюється коаксіальним кабелем, зовнішня оболонка якого знаходиться під шаром ізоляції, є нулем, а фаза під'єднана до провідника, який знаходиться всередині кабелю. Коаксіальний кабель підводиться до захисної коробки, яка знаходиться на зовнішній стінці будинку, і під'єднується до розташованих всередині коробки підвідної апаратури та лічильника. Недоліки згаданого способу повітряного підведення електроенергії споживачам наступні. - Недостатня стійкість до руйнації, яка полягає у тому, що механічне та кліматичне виконання коаксіальних кабелів не здатне гарантовано убезпечити їх від руйнації внаслідок дії зовнішніх чинників - гілля дерев, обмерзання, сонячної радіації, постійних коливань кабельного підведення при наявності вітру. До прикладу розривне зусилля кабелю коаксіального типу АВК 10/10, наведене у його паспортних даних в електронному ресурсі http://www.memru.ru/kabelkoaksialnyy-avk.html [3] складає біля 3 кН, що не убезпечує його цілісність під час обмерзання та падіння гілля дерев. Задача - створення покращених умов обліку електроенергії та експлуатації ліній електропередач напругою до 0,4 кВ та захист їх від впливу зовнішніх чинників - гілля дерев, обмерзання тощо. Технічне рішення поставленої задачі досягається тим, що: 1. Електричне підведення від лінії електропередачі до споживача здійснюється самонесучим ізольованим проводом, при цьому провід від лінії електропередач до вузла обліку (електролічильника) проходить назовні будинку. Відповідність критерію "новизна" запропонованому способу повітряного підведення електроенергії споживачам забезпечує та обставина, що заявлена сукупність ознак не міститься ні в одному з об'єктів існуючого рівня техніки. Промислове використання корисної моделі не вимагає великих витрат, спеціальних матеріалів та технологій, його реалізація можлива на виробництвах України і за її межами. Приклад реалізації способу повітряного підведення електроенергії споживачам Підведення від лінії електропередачі до споживача здійснюється самонесучим ізольованим проводом СІП (за ТУ У 31.3-00214534-014-2002) з алюмінієвими жилами, з ізоляцією зі 2 світлостабілізованого зшитого поліетилену. Номінальний діаметр провідників 16-25 мм мм. Провід від лінії електропередач безпосередньо підводиться по зовнішній стороні будинку до коробки типу КДЕ (ТУ У 30071551.001-2000), в якій встановлюється вузол обліку (електролічильник) та автомати. Коробка з встановленою в ній апаратурою, монтується на зовнішній стіні будинку і пломбується за встановленими правилами. На опорі лінії електропередач і на будинку провід кріпиться спеціальними затискачами, наприклад ЗА2(1625), або ЗА4(16-25) ТУ У 31.2-32514830-002:2006. Робота заявленого способу Конструкція ізольованого підведення з винесенням вузла обліку на зовнішню сторону будинку за допомогою самонесучого ізольованого проводу типу СІП запобігає самовільному несанкціонованому підключенню споживачів як до проводу, так і до вузла обліку (електролічильника) з метою споживання електроенергії поза обліком. Оскільки і самонесучий провід, і вузол обліку (електролічильник) винесені на зовнішню сторону будинку, контролер енергозбуту при плановому обході споживачів, може виявити несанкціоноване підключення без потрапляння в будинок та за відсутності господаря. 1 UA 78701 U 5 10 15 20 25 При спробі поставити пристрої, що зменшують облік спожитої електроенергії безпосередньо на вузлі обліку необхідно зняти пломби із захисного кожуха, що теж буде виявлено контролером при плановому обході. Перевірка стану ізольованого вводу, а відповідно правильності обліку спожитої електроенергії не потребує присутності споживача, що значно скорочує час на проведення перевірки. Таким чином, заявлений спосіб створює покращені умови обліку електроенергії та експлуатації ліній електропередач напругою до 0,4 кВ, в тому числі забезпечує захист від несанкціонованого відбору електроенергії. Особливістю самонесучого кабелю типу СІП є та обставина, що він виконаний із скручених між собою провідників, і, відповідно, весь у цілому має більшу механічну стійкість, ніж сумарна міцність окремих провідників. Для прикладу - мінімальне розривне зусилля для проводів типу СІП складає 15,4 кН, а аналогічний за електротехнічними характеристиками провід АВК має мінімальне розривне зусилля 3 кН. Таким чином, заявлений спосіб сприяє захисту проводів від впливу зовнішніх чинників - гілля дерев, обмерзання тощо, за рахунок чого підвищується механічна міцність кабелю до обриву. Окрім цього використання самонесучих ізольованих поводів, дає можливість зменшити габарити по висоті підведення до 4 м (замість 6 м для неізольованих проводів, згідно з ПУЕ (Правила улаштування електроустановок). Підключення запропонованим способом можливо як для однофазних так і трифазних споживачів. Таким чином, при підключенні споживачів приведеним вище способом стає неможливим відбирання електроенергії до вузла обліку (електролічильника), тобто без обліку. Окрім цього, оскільки ввідний провід від лінії електропередач до лічильника знаходиться на зовнішній стороні будинку, то підключення до нього буде виявлене контролером при плановому обході, що також покращує умови експлуатації системи підведення електроенергії споживачеві з боку контролюючої сторони. Оскільки всі деталі вводу, згідно з корисною моделлю, ізольовані, то, на відміну від прототипу, значно підвищується безпека обслуговування повітряного підведення електроенергії споживачам від лінії електропередачі. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Спосіб повітряного підведення електроенергії споживачам від лінії електропередачі, в якому підведення здійснюється проводами через захисну коробку, які з'єднані з підвідною апаратурою та лічильником, який відрізняється тим, що електричне підведення від лінії електропередачі до споживача здійснюється самонесучим ізольованим проводом, при цьому провід від лінії електропередач до вузла обліку (електролічильника) проходить зовні будинку. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
