Спосіб повітряного підведення електроенергії споживачам

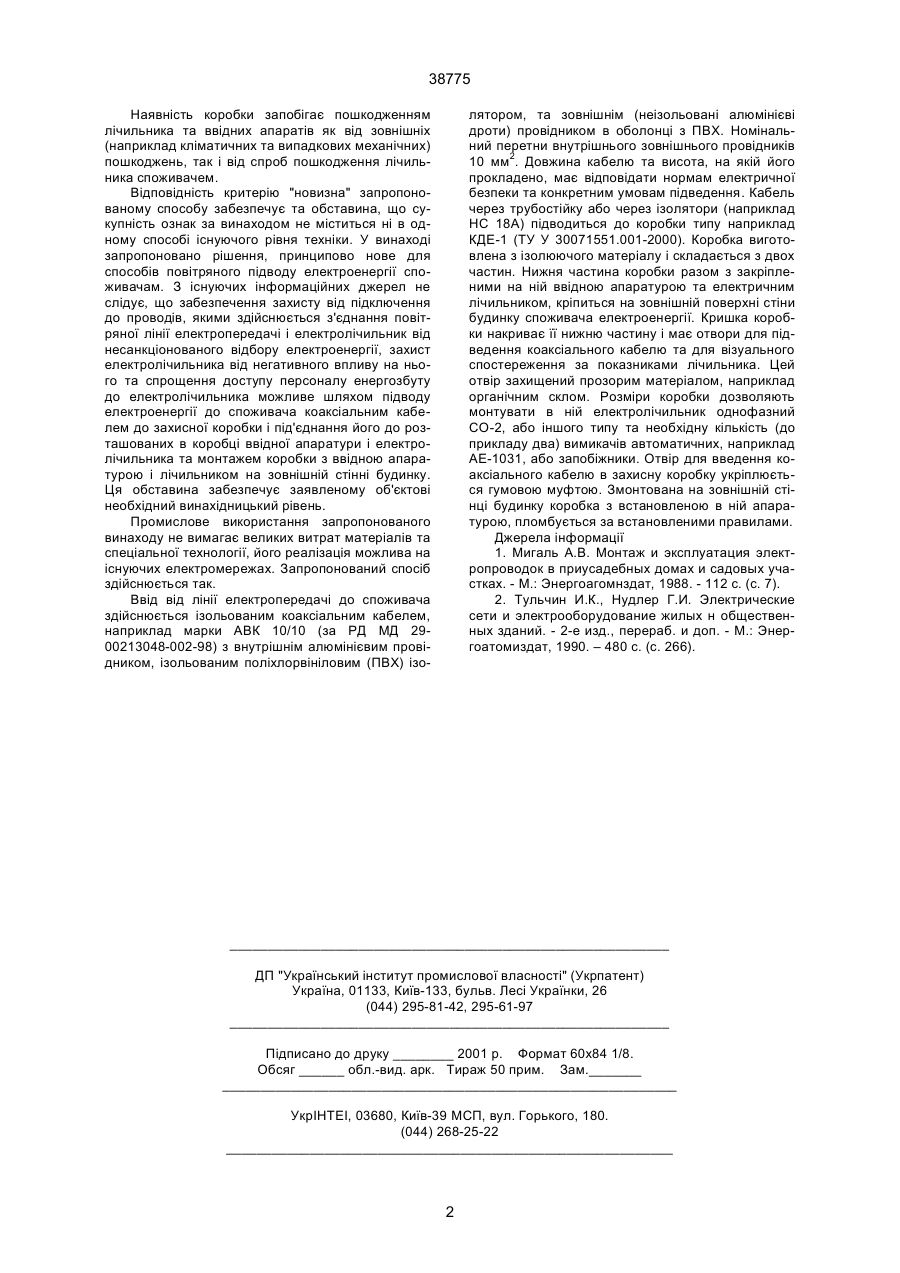

1. Спосіб повітряного підведення електроенергії споживачам, в якому підвід здійснюють ізольо 38775 Наявність коробки запобігає пошкодженням лічильника та ввідних апаратів як від зовнішніх (наприклад кліматичних та випадкових механічних) пошкоджень, так і від спроб пошкодження лічильника споживачем. Відповідність критерію "новизна" запропонованому способу забезпечує та обставина, що сукупність ознак за винаходом не міститься ні в одному способі існуючого рівня техніки. У винаході запропоновано рішення, принципово нове для способів повітряного підводу електроенергії споживачам. З існуючих інформаційних джерел не слідує, що забезпечення захисту від підключення до проводів, якими здійснюється з'єднання повітряної лінії електропередачі і електролічильник від несанкціонованого відбору електроенергії, захист електролічильника від негативного впливу на нього та спрощення доступу персоналу енергозбуту до електролічильника можливе шляхом підводу електроенергії до споживача коаксіальним кабелем до захисної коробки і під'єднання його до розташованих в коробці ввідної апаратури і електролічильника та монтажем коробки з ввідною апаратурою і лічильником на зовнішній стінні будинку. Ця обставина забезпечує заявленому об'єктові необхідний винахідницький рівень. Промислове використання запропонованого винаходу не вимагає великих витрат матеріалів та спеціальної технології, його реалізація можлива на існуючих електромережах. Запропонований спосіб здійснюється так. Ввід від лінії електропередачі до споживача здійснюється ізольованим коаксіальним кабелем, наприклад марки АВК 10/10 (за РД МД 2900213048-002-98) з внутрішнім алюмінієвим провідником, ізольованим поліхлорвініловим (ПВХ) ізо лятором, та зовнішнім (неізольовані алюмінієві дроти) провідником в оболонці з ПВХ. Номінальний перетни внутрішнього зовнішнього провідників 10 мм2. Довжина кабелю та висота, на якій його прокладено, має відповідати нормам електричної безпеки та конкретним умовам підведення. Кабель через трубостійку або через ізолятори (наприклад НС 18А) підводиться до коробки типу наприклад КДЕ-1 (ТУ У 30071551.001-2000). Коробка виготовлена з ізолюючого матеріалу і складається з двох частин. Нижня частина коробки разом з закріпленими на ній ввідною апаратурою та електричним лічильником, кріпиться на зовнішній поверхні стіни будинку споживача електроенергії. Кришка коробки накриває її нижню частину і має отвори для підведення коаксіального кабелю та для візуального спостереження за показниками лічильника. Цей отвір захищений прозорим матеріалом, наприклад органічним склом. Розміри коробки дозволяють монтувати в ній електролічильник однофазний СО-2, або іншого типу та необхідну кількість (до прикладу два) вимикачів автоматичних, наприклад АЕ-1031, або запобіжники. Отвір для введення коаксіального кабелю в захисну коробку укріплюється гумовою муфтою. Змонтована на зовнішній стінці будинку коробка з встановленою в ній апаратурою, пломбується за встановленими правилами. Джерела інформації 1. Мигаль А.В. Монтаж и эксплуатация электропроводок в приусадебных домах и садовых участках. - М.: Энергоагомнздат, 1988. - 112 с. (с. 7). 2. Тульчин И.К., Нудлер Г.И. Электрические сети и электрооборудование жилых н общественных зданий. - 2-е изд., перераб. и доп. - М.: Энергоатомиздат, 1990. – 480 с. (с. 266). __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
