Верстат для накладання стрічкової ізоляції на кільцеву і прямолінійну частини виробу

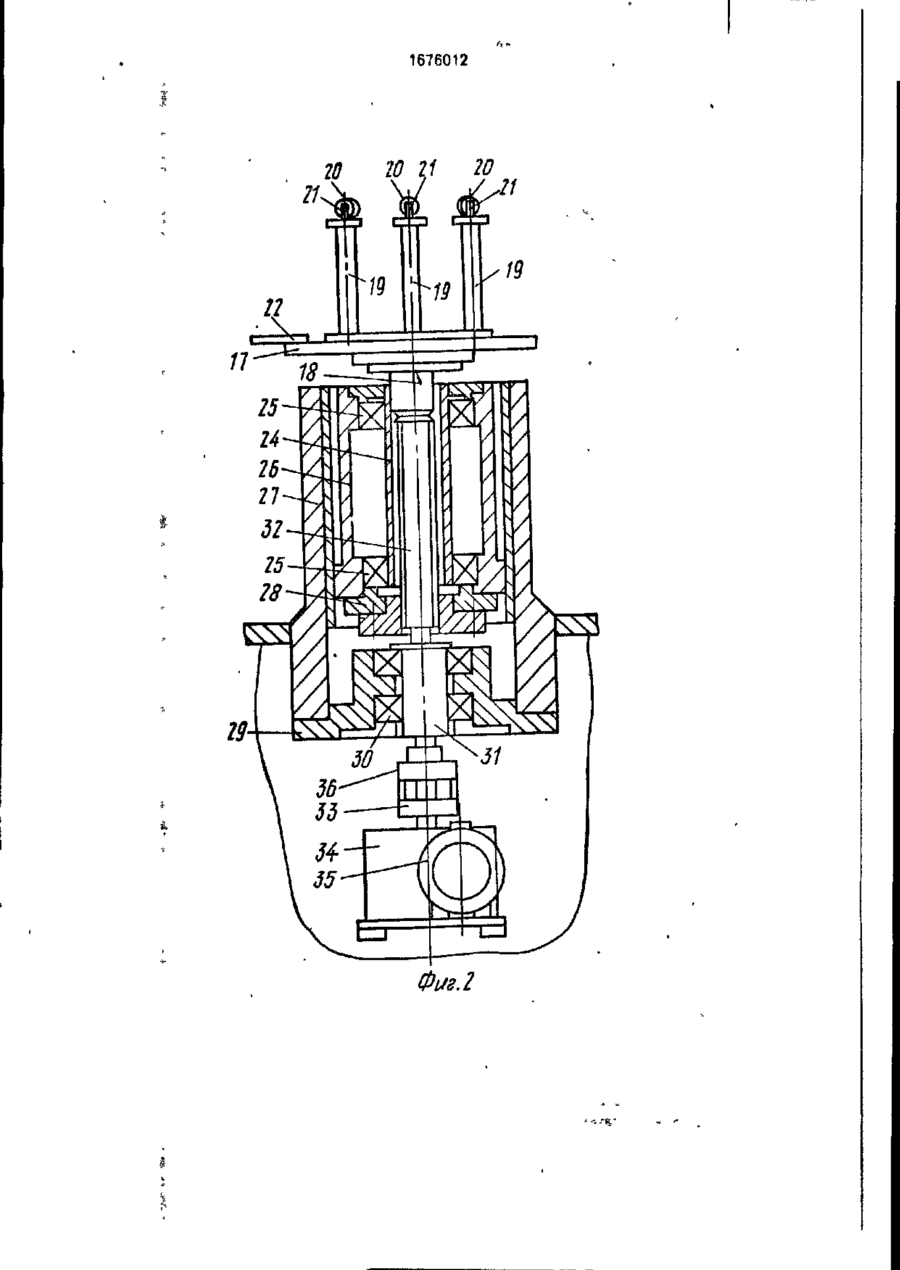

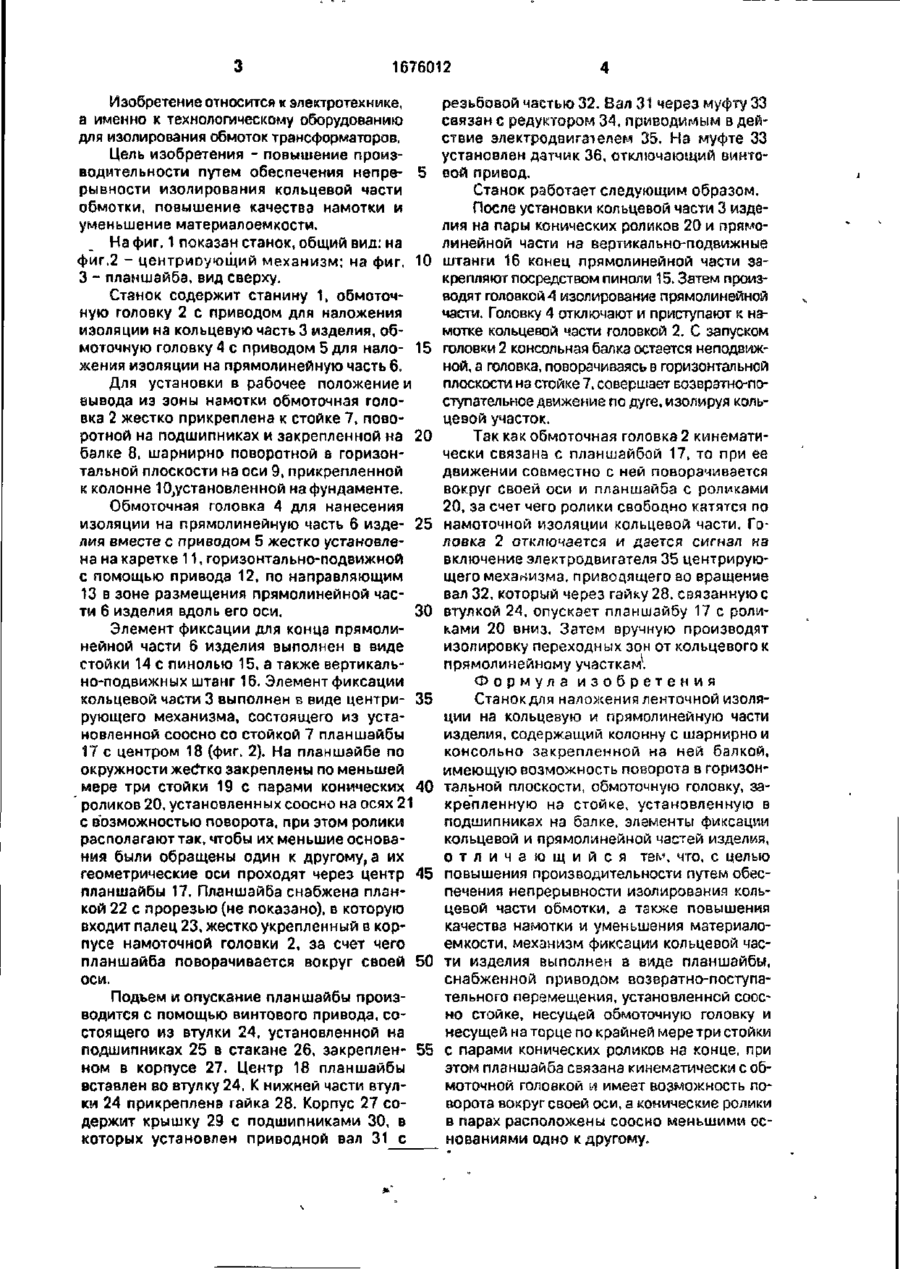

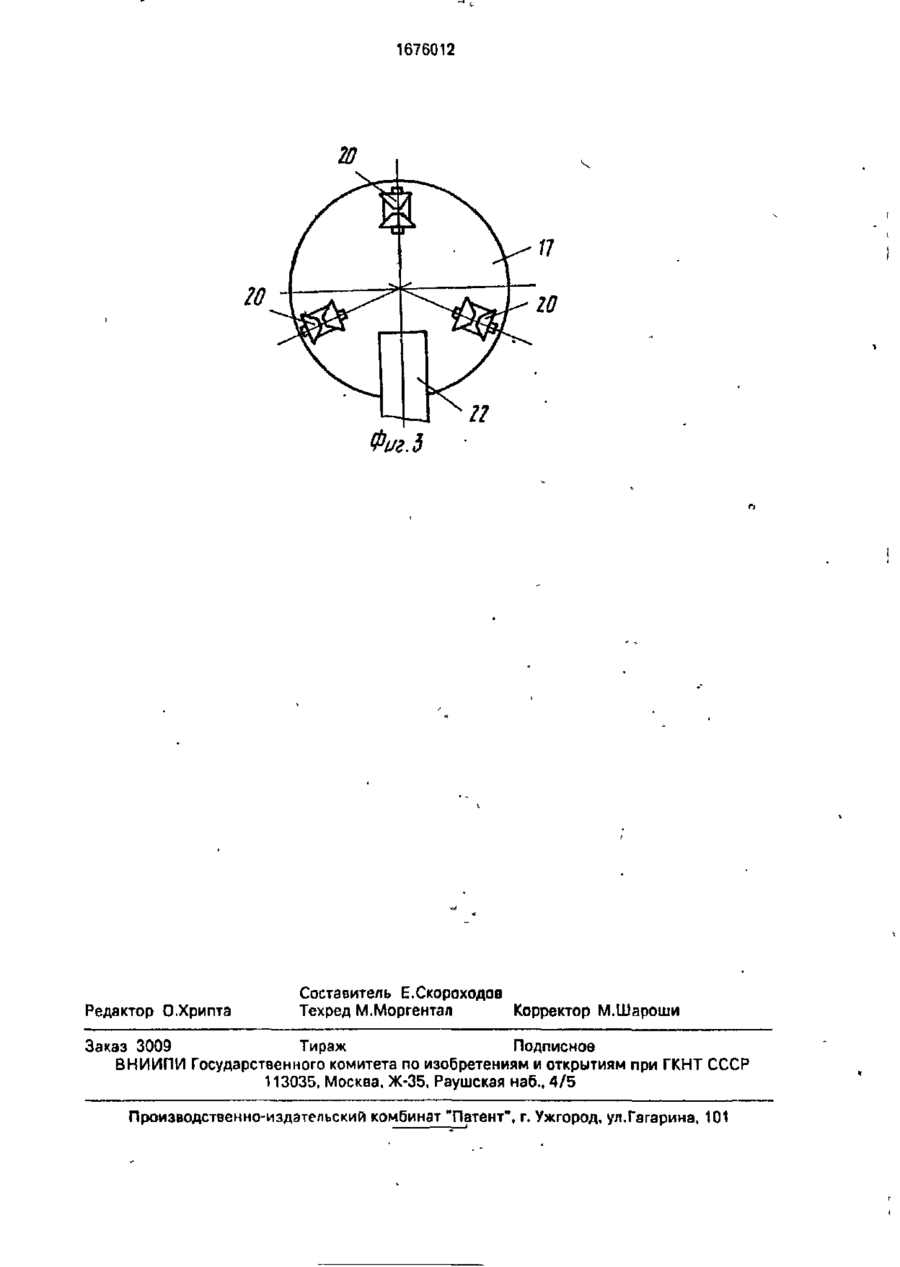

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) (51)5 SU,.., 1676012 А1 Н02 К 15/10. Н 01 F 41/08 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 [21)4672750/07 {22)03.04.89 (46)07.09.91. Бюл. №33 (71) Всесоюзный научно-исследователь*• ский, проектно-конструкторский и технологический институт трансформаторостроения (72) В. И, Никольников, И. В. Меснянкин, Г. П. Левченко и А М. Портянкин (53)621 318.44(088 8) (56) Авторское свидетельство СССР № 1317575, кл. Н 02 К 15/10, Н 01 F41/08, 1986. (54) СТАНОК ДЛЯ НАЛОЖЕНИЯ ЛЕНТОЧНОЙ ИЗОЛЯЦИИ НА КОЛЬЦЕВУЮ И ПРЯМОЛИНЕЙНУЮ ЧАСТИ ИЗДЕЛИЯ (57) Изобретение относится к электротехнике, а именно к технологическому оборудованию для изолирования обмоток трансформаторов. Цель изобретения - повышение производительности путем обеспечения непрерывности изолирования кольцевой части обмотки, а также повышение качества намотки и уменьшение материалоемкости. Станок содержит стяжку 1, обмоточную головку 2 с приводом для наложения изоляции на кольцевую часть 3 изделия, обмоточную головку 4 с приводом 5. Элемент фиксации для конца прямолинейной части выполнен в виде стойки 14 с пинолью, а также в виде штанг 16. Элемент фиксации кольцевой части 3 выполнен в виде планшайбы 17, снабженной приводом возвратно-поступательного перемещения, установленной соосно стойке, несущей обмоточную головку 2. После намотки изоляции на прямолинейные участки производится намотка на кольцевой участок, для чего подводится механизм фиксации кольцевой части. После намотки дается команда на опускание планшайбы 17 с роликами вниз. 3 ил. ON О> О фигі 1676012 Изобретение относится к электротехнике, а именно к технологическому оборудованию для изолирования обмоток трансформаторов. Цель изобретения - повышение производительности путем обеспечения непре- 5 рывности изолирования кольцевой части обмотки, повышение качества намотки и уменьшение материалоемкости. На фиг, 1 показан станок, общий вид: на фиг.2 - центриоующий механизм; на фиг. 10 3 - планшайба, вид сверху. Станок содержит станину 1, обмоточную головку 2 с приводом для наложения изоляции на кольцевую часть 3 изделия, обмоточную головку 4 с приводом 5 для нало- 15 жения изоляции на прямолинейную часть 6. Для установки в рабочее положение и вывода из зоны намотки обмоточная головка 2 жестко прикреплена к стойке 7, поворотной на подшипниках и закрепленной на 20 балке 8, шарнирно поворотной в горизонтальной плоскости на оси 9, прикрепленной к колонне 10,установленной на фундаменте. Обмоточная головка 4 для нанесения изоляции на прямолинейную часть 6 изде- 25 лия вместе с приводом 5 жестко установлена на каретке 11, горизонтально-подвижной с помощью привода 12, по направляющим 13 в зоне размещения прямолинейной части 6 изделия вдоль его оси. 30 Элемент фиксации для конца прямолинейной части 6 изделия выполнен в виде стойки 14 с пинолью 15, а также вертикально-подвижных штанг 16. Элемент фиксации кольцевой части 3 выполнен в виде центри- 35 рующего механизма, состоящего из установленной соосно со стойкой 7 планшайбы 17 с центром 18 (фиг. 2). На планшайбе по окружности жеСтко закреплены по меньшей мере три стойки 19 с парами конических 40 роликов 20, установленных соосно на осях 21 с возможностью поворота, при этом ролики располагают так, чтобы их меньшие основания были обращены один к другому, а их геометрические оси проходят через центр 45 планшайбы 17. Планшайба снабжена планкой 22 с прорезью (не показано), в которую входит палец 23, жестко укрепленный в корпусе намоточной головки 2, за счет чего планшайба поворачивается вокруг своей 50 оси. Подъем и опускание планшайбы производится с помощью винтового привода, состоящего из втулки 24, установленной на подшипниках 25 в стакане 26, закреплен- 55 ном в корпусе 27. Центр 18 планшайбы вставлен во втулку 24. К нижней части втулки 24 прикреплена гайка 28. Корпус 27 содержит крышку 29 с подшипниками 30, в которых установлен приводной вал 31 с резьбовой частью 32. Вал 31 через муфту 33 связан с редуктором 34, приводимым в действие электродвигателем 35. На муфте 33 установлен датчик 36, отключающий винтовой привод. Станок работает следующим образом. После установки кольцевой части 3 изделия на пары конических роликов 20 и прямолинейной части на вертикально-подвижные штанги 16 конец прямолинейной части закрепляют посредством пиноли 15. Затем производят головкой 4 изолирование прямолинейной части. Головку 4 отключают и приступают к намотке кольцевой части головкой 2. С запуском головки 2 консольная балка остается неподвижной, а головка, поворачиваясь в горизонтальной плоскости на стойке 7, совершает возврзтно-поступательное движение по дуге, изолируя кольцевой участок. Так как обмоточная головка 2 кинематически связана с планшайбой 17, то при ее движении совместно с ней поворачивается вокруг своей оси и планшайба с роликами 20, за счет чего ролики свободно катятся по намоточной изоляции кольцевой части. Головка 2 отключается и дается сигнал на включение электродвигателя 35 центрирующего механизма, приводящего во вращение вал 32, который через гайку 28. связанную с втулкой 24, опускает планшайбу 17 с роликами 20 вниз. Затем вручную производят изолировку переходных зон от кольцевого к прямолинейному участкам^. Формула изобретения Станок для наложения ленточной изоляции на кольцевую и прямолинейную части изделия, содержащий колонну с шарнирно и консольно закрепленной на ней балкой, имеющую возможность поворота в горизонтальной плоскости, обмоточную головку, закрепленную на стойке, установленную в подшипниках на балке, элементы фиксации кольцевой и прямолинейной частей изделия, о т л и ч а ю щ и й с я те^, что, с целью повышения производительности путем обеспечения непрерывности изолирования кольцевой части обмотки, а также повышения качества намотки и уменьшения материалоемкости, механизм фиксации кольцевой части изделия выполнен в виде планшайбы, снабженной приводом возвратно-поступательного перемещения, установленной соосно стойке, несущей обмоточную головку и несущей на торце по крайней мере три стойки с парами конических роликов на конце, при этом планшайба связана кинематически с обмоточной головкой и имеет возможность поворота вокруг своей оси, а конические ролики в парах расположены соосно меньшими основаниями одно к другому. 1676012 20 20 21 20 \ / VJ1 п Фиг.2 1676012 ч Фиг. З Редактор О.Хрипта гг Составитель Е.Скороходов Техред М.Моргентал Корректор М.Шароши Заказ 3009 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
