H01F 41/06 — намотування

Номер патенту: 121355

Опубліковано: 11.12.2017

Автори: Фельдман Ізольд Хунельович, Масол Ігор Віталійович, Альошин Віталій Сергійович

МПК: H01F 41/06, H01F 41/04

Мітки: безкаркасних, виготовлення, котушок, емальпроводів, спосіб

Формула / Реферат:

Спосіб виготовлення безкаркасних котушок з емальпроводів, що не мають додаткового склеювального покриття, який відрізняється тим, що після намотування котушку піддають швидкому короткочасному нагріву для склеювання витків унаслідок термопластичності їхньої емалі.

Номер патенту: 90103

Опубліковано: 12.04.2010

Автор: Педраса Санс Хуан Мануель

МПК: H01F 41/06

Мітки: електричних, індуктивності, великих, котушок, напівавтоматична, виготовлення, система

Формула / Реферат:

1. Напівавтоматична система для виготовлення великих електричних котушок індуктивності, яка відрізняється тим, що має притискну головку (2), яка має комплект вертикальних притискних роликів (10) та горизонтальний притискний ролик (11), які виконані для одержання щільної обмотки котушки, при цьому головка (2) змонтована на кронштейні і виконана з можливістю переходу між робочим та неробочим положеннями шляхом обертання навколо опори (3),...

Номер патенту: 87897

Опубліковано: 25.08.2009

Автори: Долюк Роман Петрович, Остащенко Ольга Романівна, Долюк Іван Петрович, Шевкунова Олена Романівна

МПК: H01F 27/34, H01F 41/06

Мітки: долюка, великої, високої, трансформатор, екраном, напруги, розподілюючим, потужності

Формула / Реферат:

1. Трансформатор високої напруги (ВН) і великої потужності з приєднаним до лінійного виводу обмотки ВН розподілюючим екраном (РЕ), що являє собою ланцюг послідовних електричних ємностей, розміщений на ближніх до лінійного виводу котушках із з'єднаних зигзагом ємнісних витків, сформований щонайменше двома пластами ізольованих обкладок, які мають у перерізі форму овалу та відокремлені одна від одної вдовж пласта зазорами, при цьому пласти...

Номер патенту: 81002

Опубліковано: 26.11.2007

Автори: Долюк Роман Петрович, Долюк Іван Петрович, Долюк Людмила Василівна

МПК: H01F 41/06, H01F 27/34

Мітки: високої, кутниковою, шайбою, потужності, напруги, трансформатор, великої

Формула / Реферат:

1. Трансформатор високої напруги і великої потужності з кутниковою шайбою, що обхоплює кут і прикутові частини радіально-плоскої та циліндричної поверхонь котушки з неперервною намоткою витків і міжвитковими каналами, який відрізняється тим, що кутникова шайба щільно притиснута по всьому колу кутом і стінками до відповідних частин поверхні котушки, причому кутникові шайби сусідніх протилежних кутів з великою між ними градієнтною перенапругою...

Номер патенту: 73849

Опубліковано: 15.09.2005

Автори: Долюк Іван Петрович, Долюк Роман Петрович, Шевкунова Олена Романівна, Остащенко Ольга Романівна

МПК: H01F 41/06, H01F 27/34

Мітки: ре, випробування, потужності, великої, екраном, долюка, трансформатор, варіанти, способи, параметрів, визначення, виготовлення, напруги, високої, розподілюючим

Формула / Реферат:

1. Трансформатор високої напруги (ВН) і великої потужності з приєднаним до лінійного виводу обмотки ВН розподілюючим екраном (РЕ) спірального типу, що містить послідовні ємності,сформовані шарами концентричних між собою і витками обмотки ізольованих дугових обкладок, що мають у перерізі форму співвісних овалів, і з'єднані по колу з розміщенням точок входу і виходу кожної ємності на різнойменних краях її обкладок з утворенням суцільної...

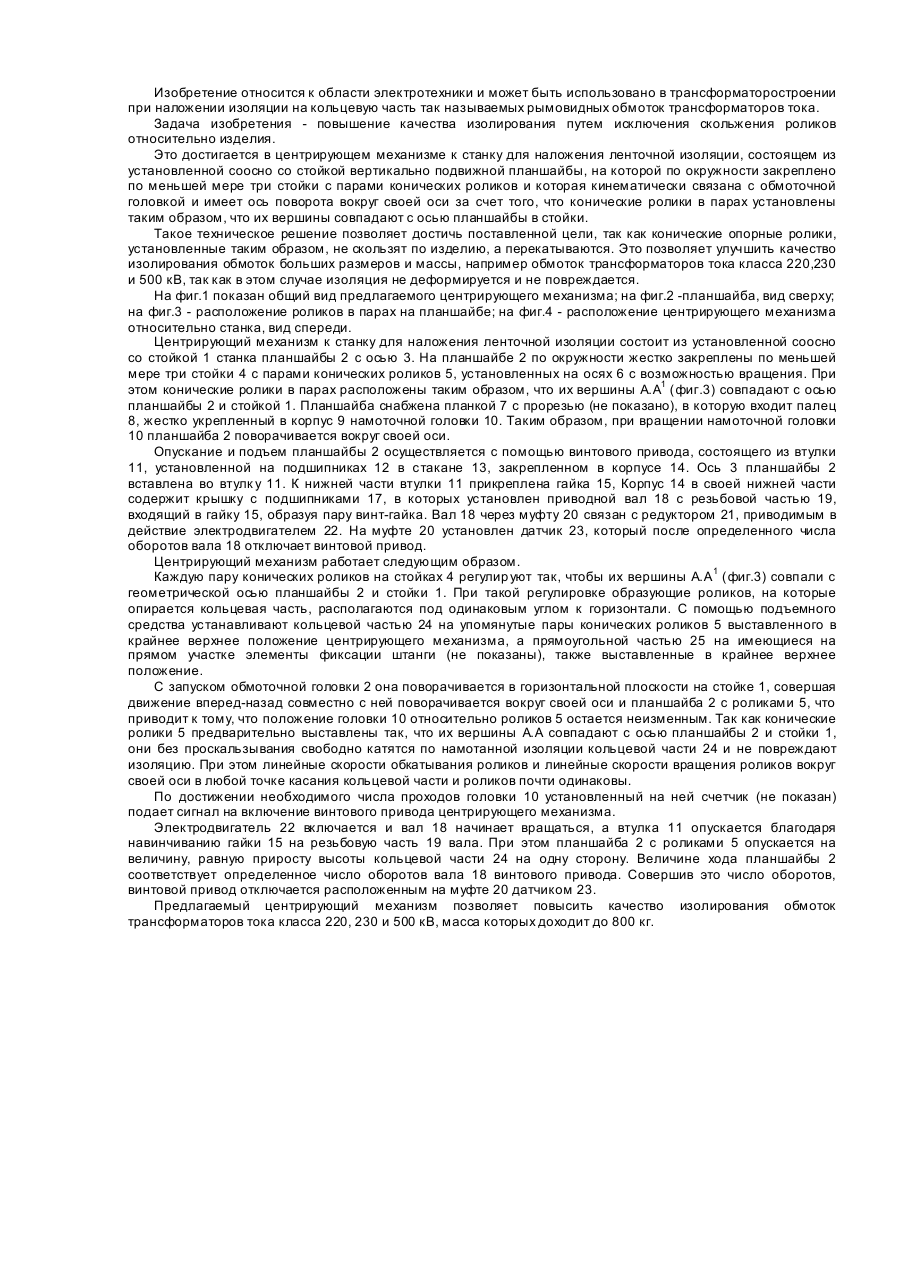

Номер патенту: 19826

Опубліковано: 25.12.1997

Автори: Левченко Генадій Петрович, Портянкий Анатолій Михайлович

МПК: H01F 41/06, H02K 15/00

Мітки: ізоляції, верстату, механізм, стрічкової, центруючий, накладання

Формула / Реферат:

Центрирующий механизм к станку для наложения ленточной изоляции, состоящий из установленной со стойкой вертикально-подвижной планшайбы, на которой по окружности закреплены по меньшей мере три стойки с парами конических роликов, и которая кинематически связана с обмоточной головкой и имеет ось поворота вокруг своей оси, отличающийся тем, что конические ролики в парах установлены таким образом, что их вершины совпадают с осью планшайбы и...

Номер патенту: 19514

Опубліковано: 25.12.1997

Автори: Тарасюк Олег Миколайович, Ліщук Віталій Евгенович

МПК: H01F 41/06

Мітки: електричних, котушок, спосіб, намотки

Формула / Реферат:

1. Спосіб намотки електричних котушок, який полягає в підрахунку поточної кількості намотаних витків, зниження швидкості намотки за кількість витків уставки на зниження швидкості намотки до швидкості домотки та зупинці намотки при досягненні заданої кількості витків котушки, який відрізняється тим, що додатково підраховують кількість витків з моменту початку зниження швидкості до моменту досягнення швидкості домотки, а одержане значення...

Номер патенту: 14293

Опубліковано: 25.04.1997

Автори: Тихий Володимир Петрович, Заверач Ярослав Антонович

МПК: H01F 41/06

Мітки: тороідальної, шпуля, верстату, намотки

Формула / Реферат:

1. Шпуля к станку для тороидальной намот­ки, содержащая кольцевой магазин и проводосьемник, выполненный в виде установленных на профильной поверхности магазина с возможно­стью перемещения бегунка и соединенного с ним упругой стяжкой башмака, отличающаяся тем, что, с целью упрощения конструкции и повышения скорости намотки, башмак выполнен с возможно­стью перемещения относительно стяжки и фикса­ции на ней.2. Шпуля по п. 1, отличающаяся...

Номер патенту: 13284

Опубліковано: 28.02.1997

Автори: Левченко Генадій Петрович, Портянкин Анатолій Михайлович

МПК: H01F 41/06

Мітки: обмотувача, виробів, касета, стрічкою

Формула / Реферат:

(57) Кассета обмотчика изделий лентой, содержащая основную ось с двумя дисками, между которыми на гильзе устанавливается бобина ленты, пружину для прижима дисков друг к другу посредством шайбы и гайки, о т личающаяся тем, что снабжена дополнительной осью, выполненной в виде резьбового пальца с буртом, основная ось в зоне установки гильзы выполнена полой с отвер­стиями, расположенными диаметрально противоположно, и снабжена штифтами,...

Номер патенту: 8742

Опубліковано: 30.09.1996

Автори: Грязєв Іван Іванович, Афанасьєва Лідія Дмитрівна, Микало Миколай Іванович

МПК: H01F 41/06

Мітки: намотки, електричних, верстата, планшайба, обмоток

Формула / Реферат:

Планшайба к станку для намотки электриче­ских обмоток, содержащая привод, шток которого спаян с двуплечим поворотным рычагом, по край­ней мере одну тягу и втулку, отличающаяся тем, что, с целью повышения надежности в работе пу­тем исключения перекоса оправки на переднем центре шпинделя при снятии оправки с обмоткой, она снабжена дополнительными тягами и кольцом, при этом тяги одним концом закреплены на втул­ке, другим - на кольце, конец...

Номер патенту: 7880

Опубліковано: 26.12.1995

Автори: Портянкин Анатолій Михайлович, Румянцев Ростислав Миколайович, Левченко Генадій Петрович

МПК: H01F 41/06, H02K 15/00

Мітки: верстат, стрічкової, накладання, ізоляції

Формула / Реферат:

Станок для наложения ленточной изоляции, содержащий обмоточную головку, жестко закреп­ленную на стойке, установленную на подшипни­ках в корпусе и кинематически связанную с приводом вращения, и элементы фиксации изде­лия, отличающийся тем, что, с целью расширения технологических возможностей путем расшире­ния диапазона обрабатываемых изделий по габа­ритам, станок снабжен колонной с шарнирно и консольно закрепленной на ней балкой, имеющей...

Номер патенту: 7872

Опубліковано: 26.12.1995

Автори: Левченко Генадій Петрович, Портянкин Анатолій Михайлович, Нікольніков Віктор Іванович, Меснянкин Іван Васильович

МПК: H02K 15/00, H01F 41/06

Мітки: ізоляції, прямолінійну, верстат, кільцеву, стрічкової, накладання, частини, виробу

Формула / Реферат:

Станок для наложения ленточной изоляции на кольцевую и прямолинейную части изделия, содержащий колонну с шарнирно и консольно за­крепленной на ней балкой, имеющую возможность поворота в горизонтальной плоскости, обмоточ­ную головку, закрепленную на стойке, установ­ленную в подшипниках на балке элементы фиксации кольцевой и прямолинейной частей из­делия, отличающийся тем, что, с целью повыше­ния производительности путем обеспечения...

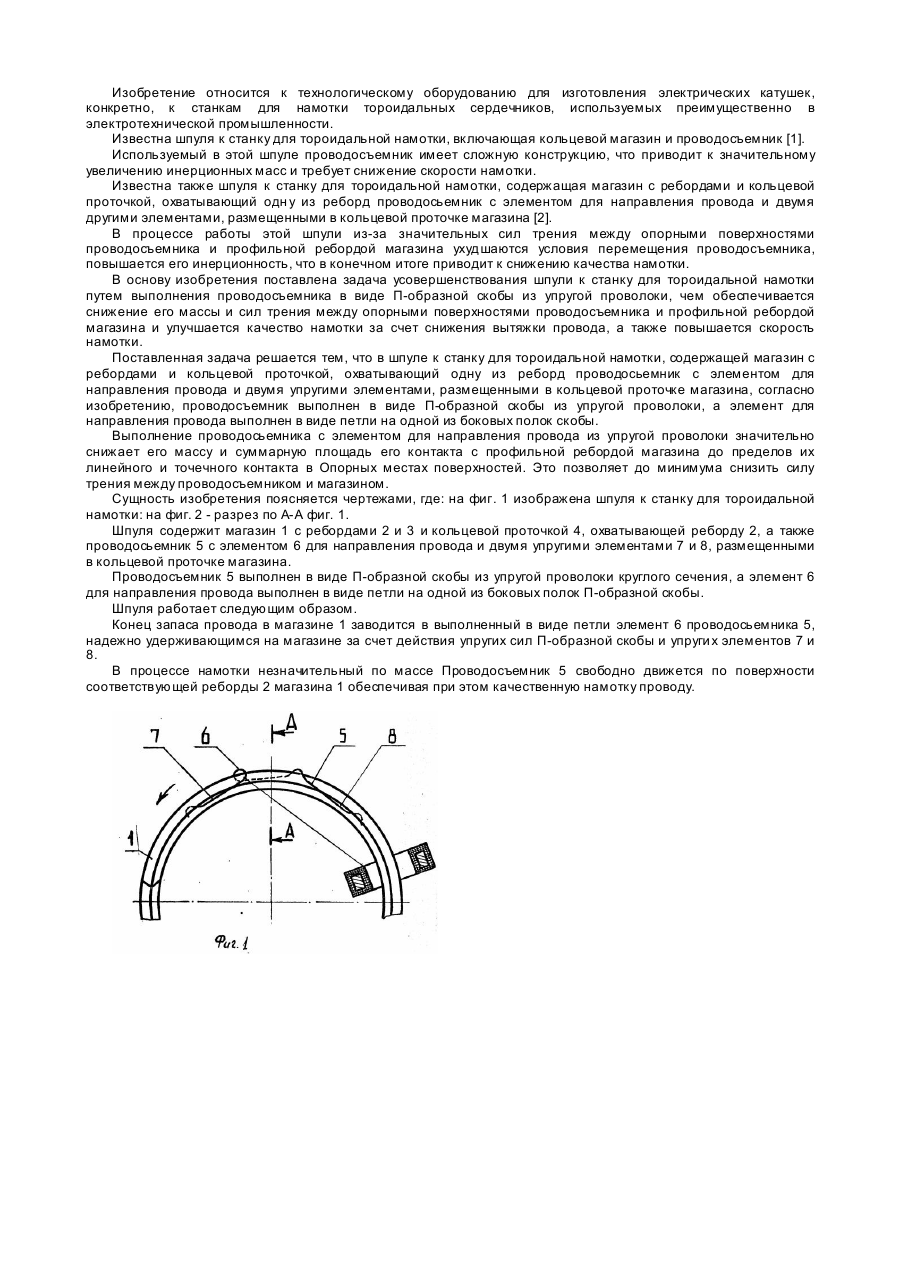

Номер патенту: 2904

Опубліковано: 26.12.1994

Автори: Заверач Ярослав Антонович, Тихий Володимир Петрович

МПК: H01F 41/06

Мітки: намотування, тороідального, верстату, шпуля

Формула / Реферат:

Шпуля к станку для тороидальной намотки, содержащая магазин с ребордами и кольцевой проточкой, охватывающей одну из реборд проводосьемник с элементом для направления провода и двумя упругими элементами, размещенными в кольцевой проточке магазина, отличающаяся тем, что проводосъемник выполнен в виде О-образной скобы из упругой проволоки, а элемент для направления провода выполнен в виде петли на одной из боковых полок скобы.
