Кришка для закупорювання скляних консервних банок

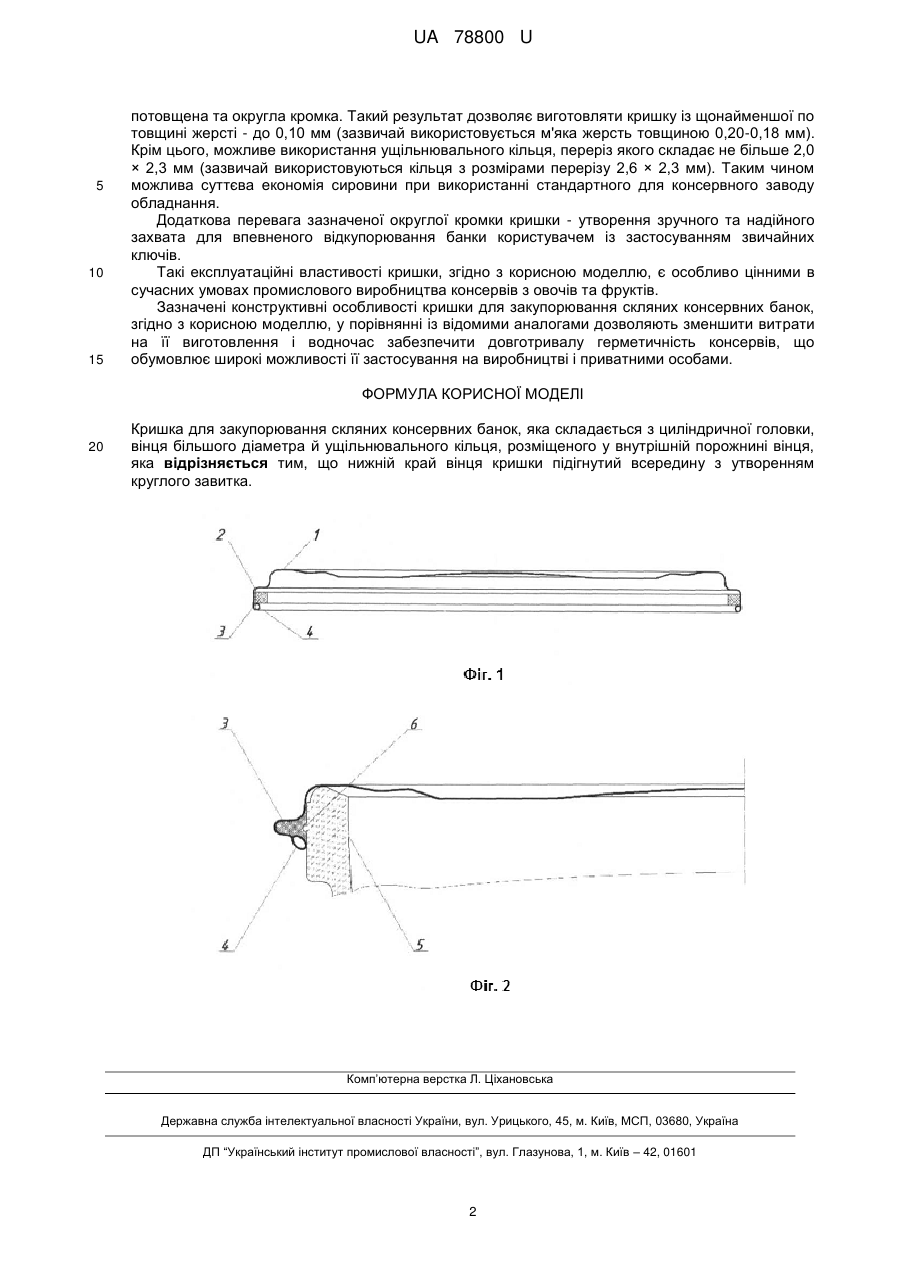

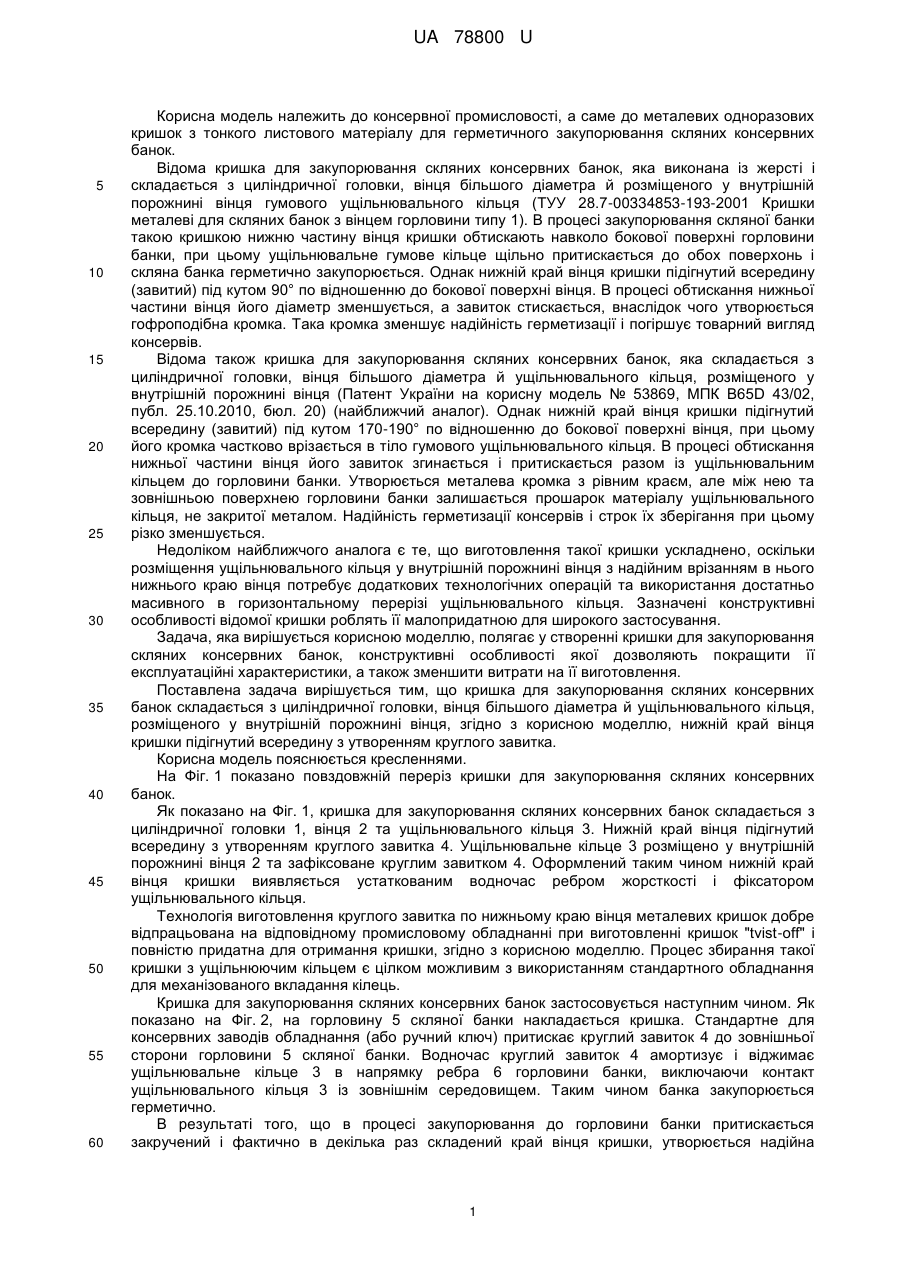

Реферат: UA 78800 U UA 78800 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до консервної промисловості, а саме до металевих одноразових кришок з тонкого листового матеріалу для герметичного закупорювання скляних консервних банок. Відома кришка для закупорювання скляних консервних банок, яка виконана із жерсті і складається з циліндричної головки, вінця більшого діаметра й розміщеного у внутрішній порожнині вінця гумового ущільнювального кільця (ТУУ 28.7-00334853-193-2001 Кришки металеві для скляних банок з вінцем горловини типу 1). В процесі закупорювання скляної банки такою кришкою нижню частину вінця кришки обтискають навколо бокової поверхні горловини банки, при цьому ущільнювальне гумове кільце щільно притискається до обох поверхонь і скляна банка герметично закупорюється. Однак нижній край вінця кришки підігнутий всередину (завитий) під кутом 90° по відношенню до бокової поверхні вінця. В процесі обтискання нижньої частини вінця його діаметр зменшується, а завиток стискається, внаслідок чого утворюється гофроподібна кромка. Така кромка зменшує надійність герметизації і погіршує товарний вигляд консервів. Відома також кришка для закупорювання скляних консервних банок, яка складається з циліндричної головки, вінця більшого діаметра й ущільнювального кільця, розміщеного у внутрішній порожнині вінця (Патент України на корисну модель № 53869, МПК В65D 43/02, публ. 25.10.2010, бюл. 20) (найближчий аналог). Однак нижній край вінця кришки підігнутий всередину (завитий) під кутом 170-190° по відношенню до бокової поверхні вінця, при цьому його кромка частково врізається в тіло гумового ущільнювального кільця. В процесі обтискання нижньої частини вінця його завиток згинається і притискається разом із ущільнювальним кільцем до горловини банки. Утворюється металева кромка з рівним краєм, але між нею та зовнішньою поверхнею горловини банки залишається прошарок матеріалу ущільнювального кільця, не закритої металом. Надійність герметизації консервів і строк їх зберігання при цьому різко зменшується. Недоліком найближчого аналога є те, що виготовлення такої кришки ускладнено, оскільки розміщення ущільнювального кільця у внутрішній порожнині вінця з надійним врізанням в нього нижнього краю вінця потребує додаткових технологічних операцій та використання достатньо масивного в горизонтальному перерізі ущільнювального кільця. Зазначені конструктивні особливості відомої кришки роблять її малопридатною для широкого застосування. Задача, яка вирішується корисною моделлю, полягає у створенні кришки для закупорювання скляних консервних банок, конструктивні особливості якої дозволяють покращити її експлуатаційні характеристики, а також зменшити витрати на її виготовлення. Поставлена задача вирішується тим, що кришка для закупорювання скляних консервних банок складається з циліндричної головки, вінця більшого діаметра й ущільнювального кільця, розміщеного у внутрішній порожнині вінця, згідно з корисною моделлю, нижній край вінця кришки підігнутий всередину з утворенням круглого завитка. Корисна модель пояснюється кресленнями. На Фіг. 1 показано повздовжній переріз кришки для закупорювання скляних консервних банок. Як показано на Фіг. 1, кришка для закупорювання скляних консервних банок складається з циліндричної головки 1, вінця 2 та ущільнювального кільця 3. Нижній край вінця підігнутий всередину з утворенням круглого завитка 4. Ущільнювальне кільце 3 розміщено у внутрішній порожнині вінця 2 та зафіксоване круглим завитком 4. Оформлений таким чином нижній край вінця кришки виявляється устаткованим водночас ребром жорсткості і фіксатором ущільнювального кільця. Технологія виготовлення круглого завитка по нижньому краю вінця металевих кришок добре відпрацьована на відповідному промисловому обладнанні при виготовленні кришок "tvist-off" і повністю придатна для отримання кришки, згідно з корисною моделлю. Процес збирання такої кришки з ущільнюючим кільцем є цілком можливим з використанням стандартного обладнання для механізованого вкладання кілець. Кришка для закупорювання скляних консервних банок застосовується наступним чином. Як показано на Фіг. 2, на горловину 5 скляної банки накладається кришка. Стандартне для консервних заводів обладнання (або ручний ключ) притискає круглий завиток 4 до зовнішньої сторони горловини 5 скляної банки. Водночас круглий завиток 4 амортизує і віджимає ущільнювальне кільце 3 в напрямку ребра 6 горловини банки, виключаючи контакт ущільнювального кільця 3 із зовнішнім середовищем. Таким чином банка закупорюється герметично. В результаті того, що в процесі закупорювання до горловини банки притискається закручений і фактично в декілька раз складений край вінця кришки, утворюється надійна 1 UA 78800 U 5 10 15 потовщена та округла кромка. Такий результат дозволяє виготовляти кришку із щонайменшої по товщині жерсті - до 0,10 мм (зазвичай використовується м'яка жерсть товщиною 0,20-0,18 мм). Крім цього, можливе використання ущільнювального кільця, переріз якого складає не більше 2,0 × 2,3 мм (зазвичай використовуються кільця з розмірами перерізу 2,6 × 2,3 мм). Таким чином можлива суттєва економія сировини при використанні стандартного для консервного заводу обладнання. Додаткова перевага зазначеної округлої кромки кришки - утворення зручного та надійного захвата для впевненого відкупорювання банки користувачем із застосуванням звичайних ключів. Такі експлуатаційні властивості кришки, згідно з корисною моделлю, є особливо цінними в сучасних умовах промислового виробництва консервів з овочів та фруктів. Зазначені конструктивні особливості кришки для закупорювання скляних консервних банок, згідно з корисною моделлю, у порівнянні із відомими аналогами дозволяють зменшити витрати на її виготовлення і водночас забезпечити довготривалу герметичність консервів, що обумовлює широкі можливості її застосування на виробництві і приватними особами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Кришка для закупорювання скляних консервних банок, яка складається з циліндричної головки, вінця більшого діаметра й ущільнювального кільця, розміщеного у внутрішній порожнині вінця, яка відрізняється тим, що нижній край вінця кришки підігнутий всередину з утворенням круглого завитка. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
