Багатосекційний ексцентриковий радіально-поршневий насос

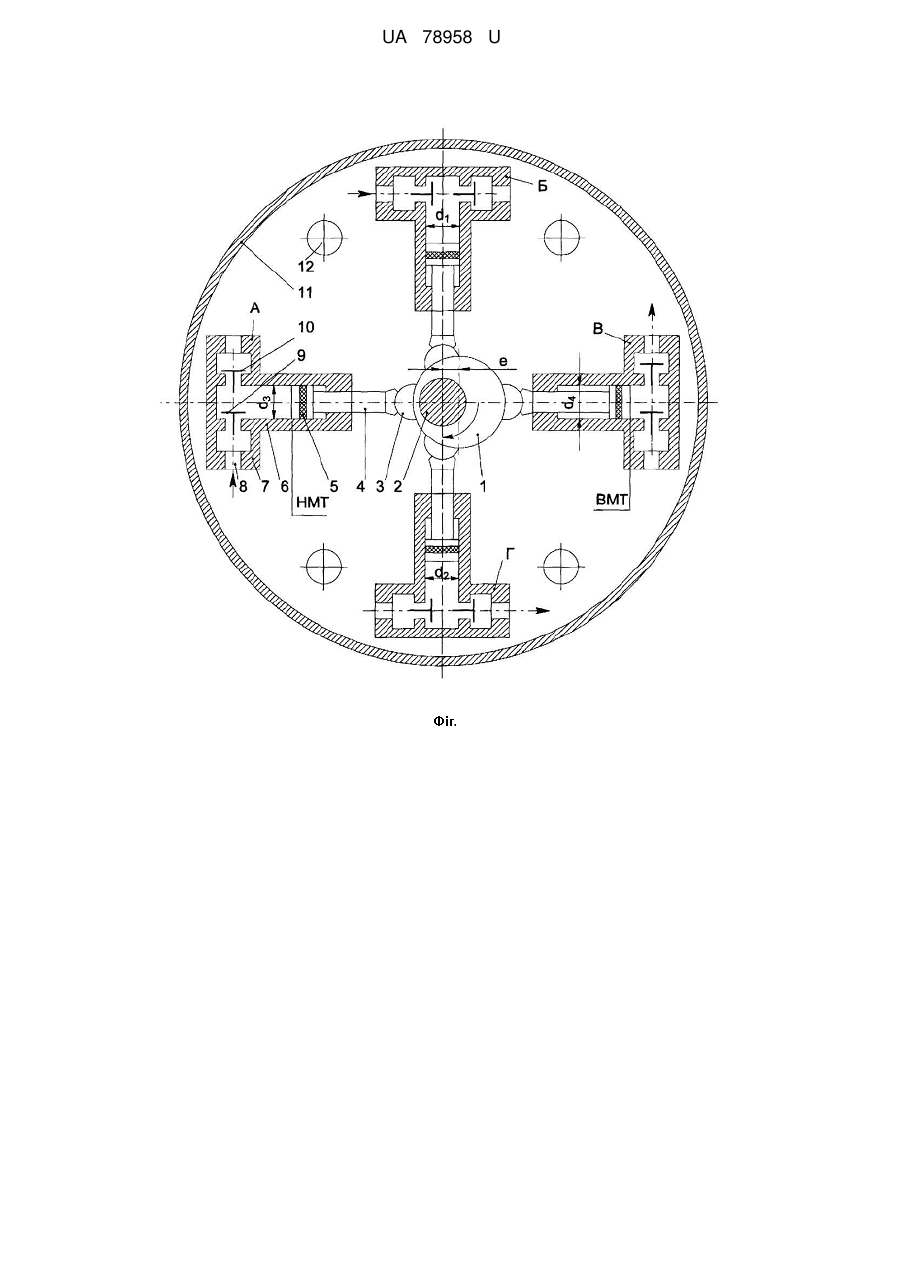

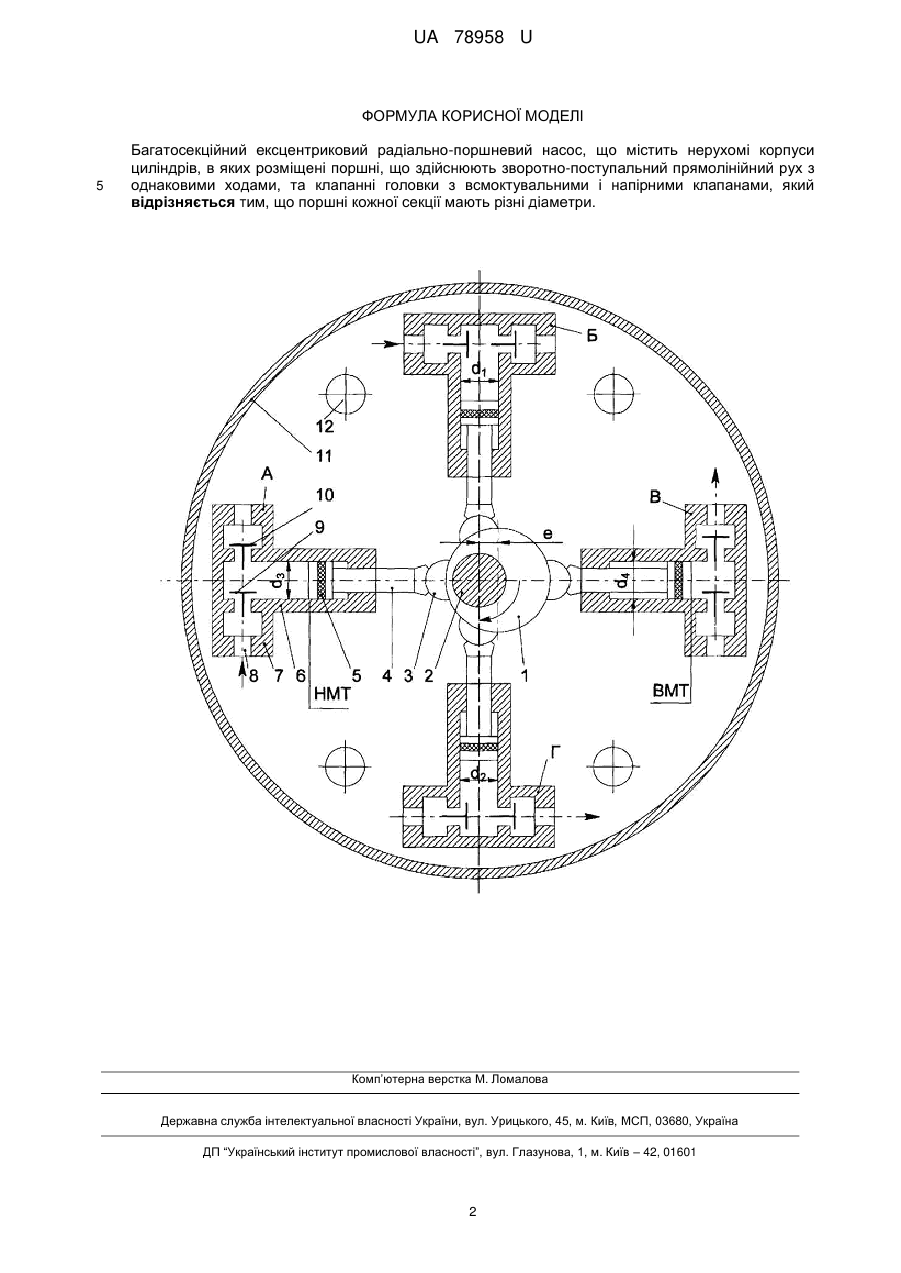

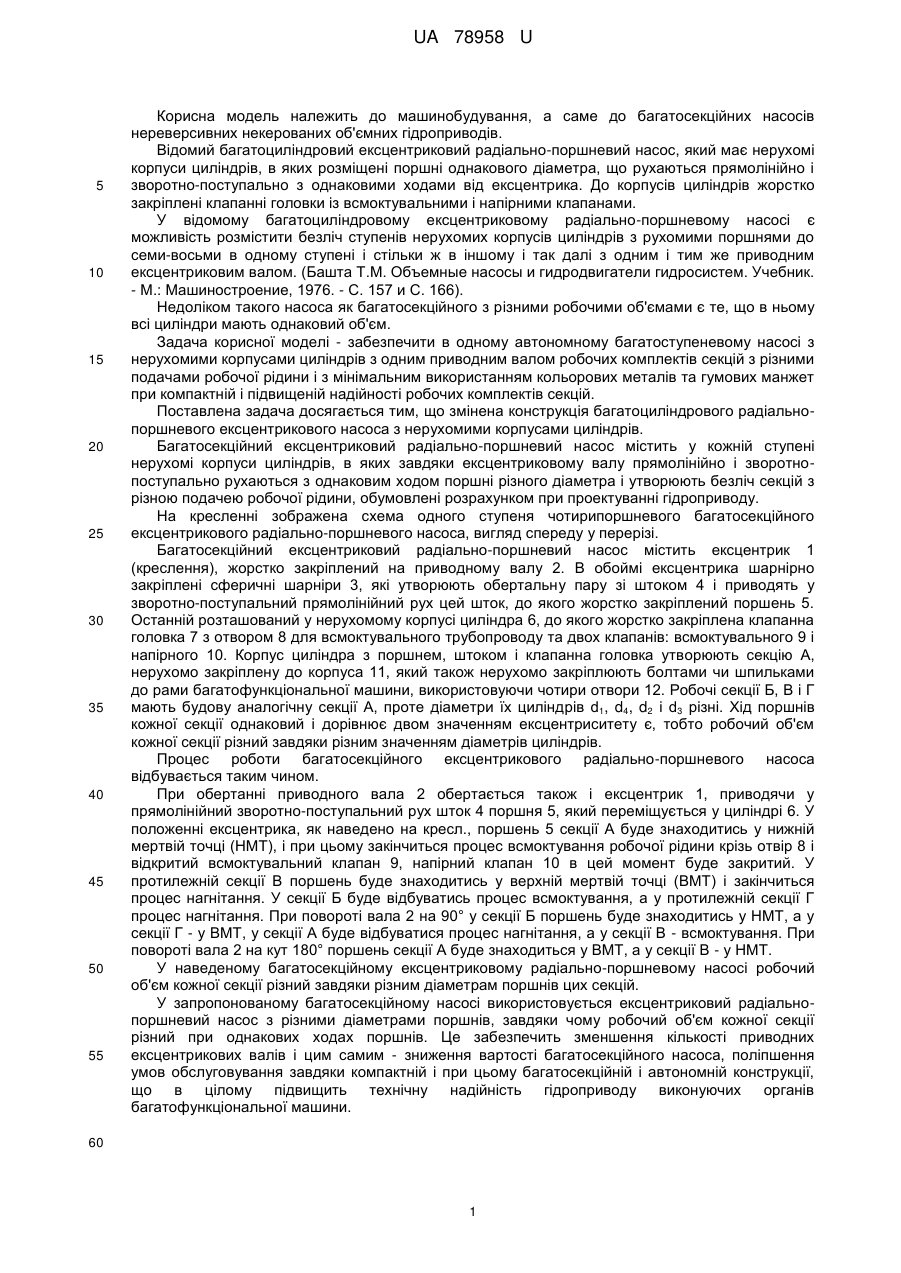

Реферат: Багатосекційний ексцентриковий радіально-поршневий насос містить нерухомі корпуси циліндрів, в яких розміщені поршні, що здійснюють зворотно-поступальний прямолінійний рух з однаковими ходами, та клапанні головки з всмоктувальними і напірними клапанами. Поршні кожної секції мають різні діаметри. UA 78958 U (54) БАГАТОСЕКЦІЙНИЙ ЕКСЦЕНТРИКОВИЙ РАДІАЛЬНО-ПОРШНЕВИЙ НАСОС UA 78958 U UA 78958 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування, а саме до багатосекційних насосів нереверсивних некерованих об'ємних гідроприводів. Відомий багатоциліндровий ексцентриковий радіально-поршневий насос, який має нерухомі корпуси циліндрів, в яких розміщені поршні однакового діаметра, що рухаються прямолінійно і зворотно-поступально з однаковими ходами від ексцентрика. До корпусів циліндрів жорстко закріплені клапанні головки із всмоктувальними і напірними клапанами. У відомому багатоциліндровому ексцентриковому радіально-поршневому насосі є можливість розмістити безліч ступенів нерухомих корпусів циліндрів з рухомими поршнями до семи-восьми в одному ступені і стільки ж в іншому і так далі з одним і тим же приводним ексцентриковим валом. (Башта Т.М. Объемные насосы и гидродвигатели гидросистем. Учебник. - М.: Машиностроение, 1976. - С. 157 и С. 166). Недоліком такого насоса як багатосекційного з різними робочими об'ємами є те, що в ньому всі циліндри мають однаковий об'єм. Задача корисної моделі - забезпечити в одному автономному багатоступеневому насосі з нерухомими корпусами циліндрів з одним приводним валом робочих комплектів секцій з різними подачами робочої рідини і з мінімальним використанням кольорових металів та гумових манжет при компактній і підвищеній надійності робочих комплектів секцій. Поставлена задача досягається тим, що змінена конструкція багатоциліндрового радіальнопоршневого ексцентрикового насоса з нерухомими корпусами циліндрів. Багатосекційний ексцентриковий радіально-поршневий насос містить у кожній ступені нерухомі корпуси циліндрів, в яких завдяки ексцентриковому валу прямолінійно і зворотнопоступально рухаються з однаковим ходом поршні різного діаметра і утворюють безліч секцій з різною подачею робочої рідини, обумовлені розрахунком при проектуванні гідроприводу. На кресленні зображена схема одного ступеня чотирипоршневого багатосекційного ексцентрикового радіально-поршневого насоса, вигляд спереду у перерізі. Багатосекційний ексцентриковий радіально-поршневий насос містить ексцентрик 1 (креслення), жорстко закріплений на приводному валу 2. В обоймі ексцентрика шарнірно закріплені сферичні шарніри 3, які утворюють обертальну пару зі штоком 4 і приводять у зворотно-поступальний прямолінійний рух цей шток, до якого жорстко закріплений поршень 5. Останній розташований у нерухомому корпусі циліндра 6, до якого жорстко закріплена клапанна головка 7 з отвором 8 для всмоктувального трубопроводу та двох клапанів: всмоктувального 9 і напірного 10. Корпус циліндра з поршнем, штоком і клапанна головка утворюють секцію А, нерухомо закріплену до корпуса 11, який також нерухомо закріплюють болтами чи шпильками до рами багатофункціональної машини, використовуючи чотири отвори 12. Робочі секції Б, В і Г мають будову аналогічну секції А, проте діаметри їх циліндрів d1, d4, d2 і d3 різні. Хід поршнів кожної секції однаковий і дорівнює двом значенням ексцентриситету є, тобто робочий об'єм кожної секції різний завдяки різним значенням діаметрів циліндрів. Процес роботи багатосекційного ексцентрикового радіально-поршневого насоса відбувається таким чином. При обертанні приводного вала 2 обертається також і ексцентрик 1, приводячи у прямолінійний зворотно-поступальний рух шток 4 поршня 5, який переміщується у циліндрі 6. У положенні ексцентрика, як наведено на кресл., поршень 5 секції А буде знаходитись у нижній мертвій точці (НМТ), і при цьому закінчиться процес всмоктування робочої рідини крізь отвір 8 і відкритий всмоктувальний клапан 9, напірний клапан 10 в цей момент буде закритий. У протилежній секції В поршень буде знаходитись у верхній мертвій точці (ВМТ) і закінчиться процес нагнітання. У секції Б буде відбуватись процес всмоктування, а у протилежній секції Г процес нагнітання. При повороті вала 2 на 90° у секції Б поршень буде знаходитись у НМТ, а у секції Г - у ВМТ, у секції А буде відбуватися процес нагнітання, а у секції В - всмоктування. При повороті вала 2 на кут 180° поршень секції А буде знаходиться у ВМТ, а у секції В - у НМТ. У наведеному багатосекційному ексцентриковому радіально-поршневому насосі робочий об'єм кожної секції різний завдяки різним діаметрам поршнів цих секцій. У запропонованому багатосекційному насосі використовується ексцентриковий радіальнопоршневий насос з різними діаметрами поршнів, завдяки чому робочий об'єм кожної секції різний при однакових ходах поршнів. Це забезпечить зменшення кількості приводних ексцентрикових валів і цим самим - зниження вартості багатосекційного насоса, поліпшення умов обслуговування завдяки компактній і при цьому багатосекційній і автономній конструкції, що в цілому підвищить технічну надійність гідроприводу виконуючих органів багатофункціональної машини. 60 1 UA 78958 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Багатосекційний ексцентриковий радіально-поршневий насос, що містить нерухомі корпуси циліндрів, в яких розміщені поршні, що здійснюють зворотно-поступальний прямолінійний рух з однаковими ходами, та клапанні головки з всмоктувальними і напірними клапанами, який відрізняється тим, що поршні кожної секції мають різні діаметри. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
