Люлька для проведення будівельно-монтажних робіт

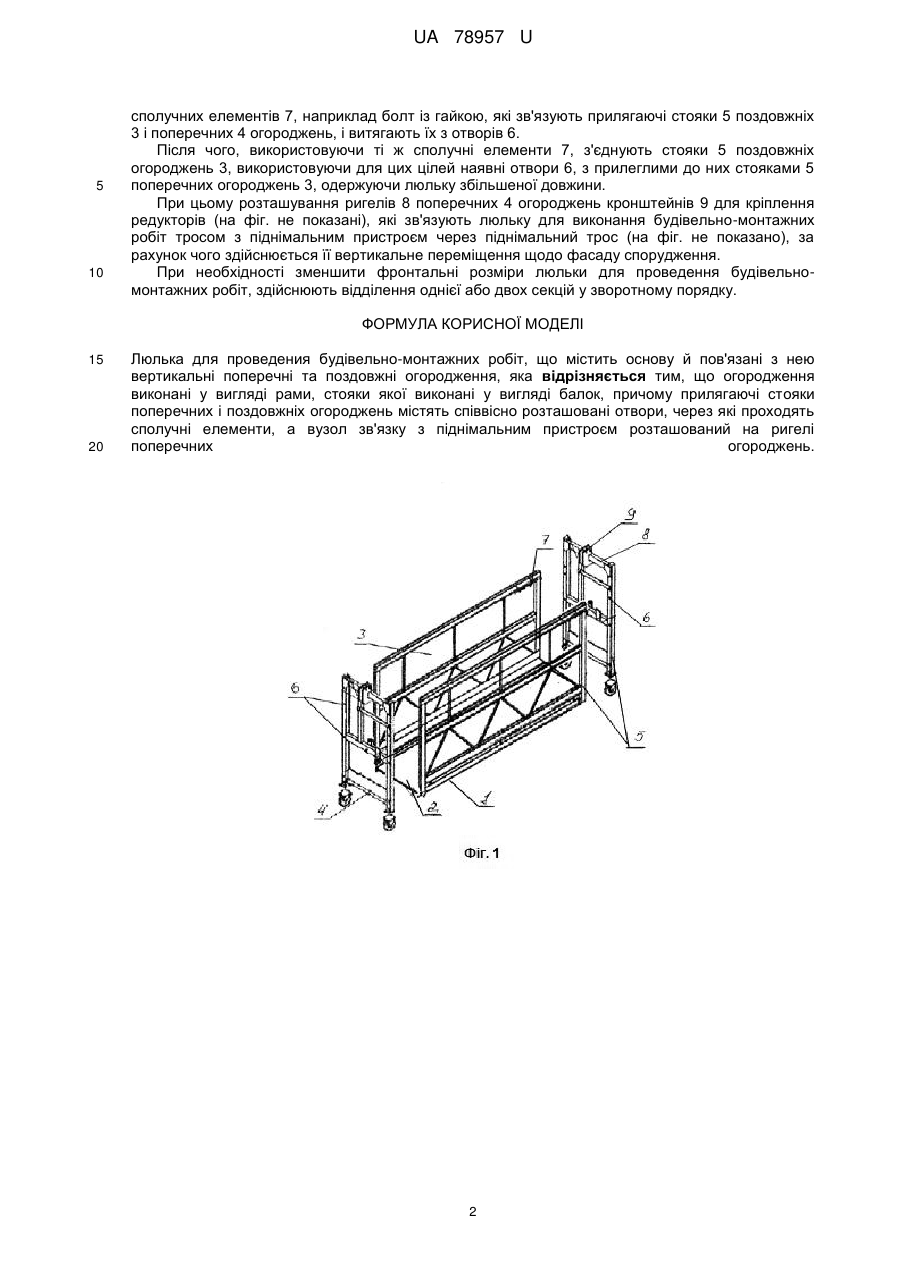

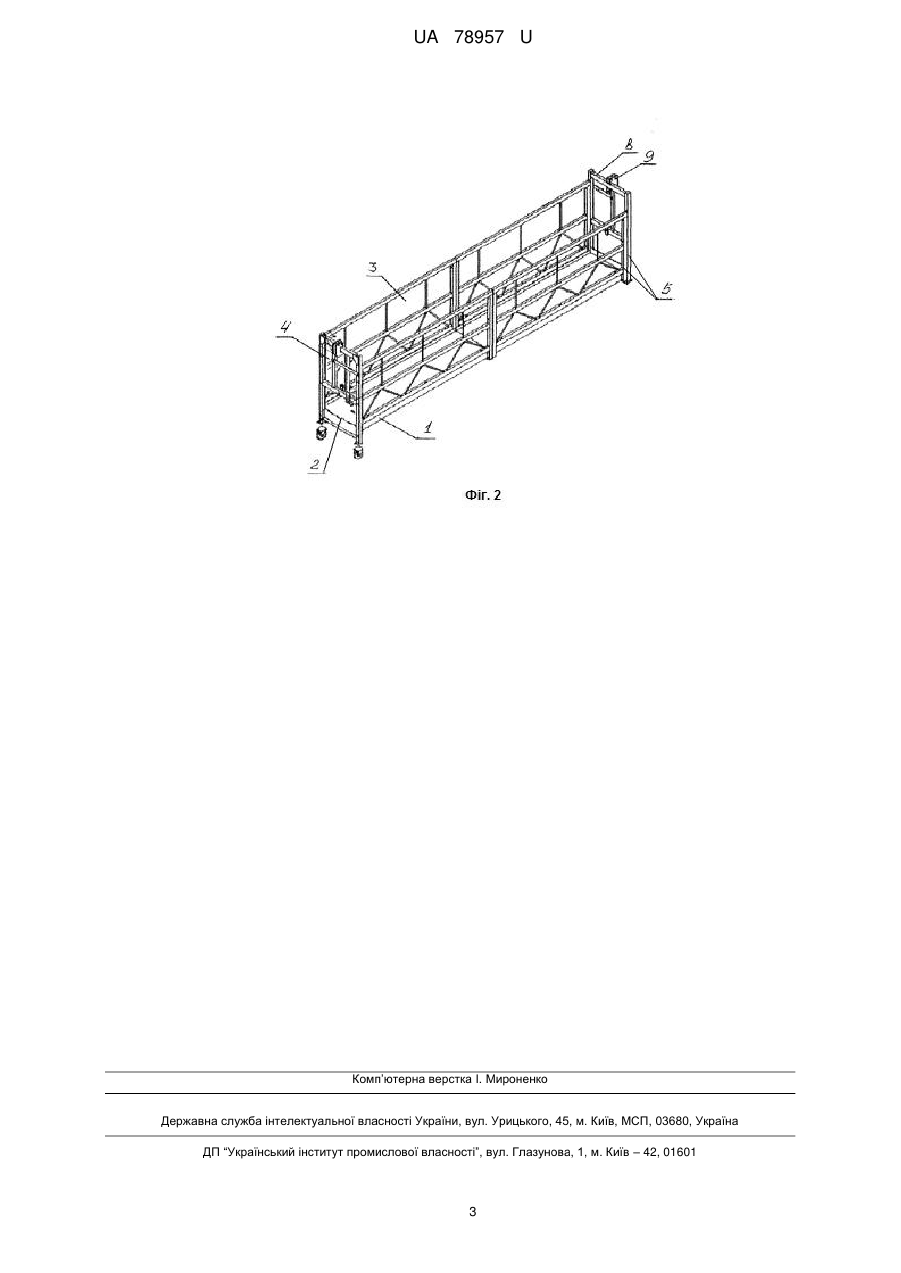

Реферат: Люлька для проведения будівельно-монтажних робіт містить основу й пов'язані з нею вертикальні поперечні та поздовжні огородження, що виконані у вигляді рами, стояки якої виконані у вигляді балок. Прилягаючі стояки поперечних і поздовжніх огороджень містять співвісно розташовані отвори, через які проходять сполучні елементи. Вузол зв'язку з піднімальним пристроєм розташований на ригелі поперечних огороджень. UA 78957 U (12) UA 78957 U UA 78957 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельної техніки, і призначена для проведення будівельномонтажних робіт. З існуючого рівня техніки, який належить до розглянутої галузі, найбільш близької, по сукупності ознак, до корисної моделі, що заявляється, є люлька для проведення будівельномонтажних робіт, яка містить несучу конструкцію, виконану у вигляді двох скобоподібних рам, на торцях верхніх полиць яких виконані Г-подібні захвати з упорами, а на торцях нижніх полиць виконані упори основи, яка охоплена вертикальними поперечними й поздовжніми огородженнями, а до верхніх полиць прикріплений вузол зв'язку з піднімальним тросом, який виконано у вигляді піднімальної петлі, які зміщені від центра ваги люльки в напрямку захватів, кожний з яких пов'язаний з піднімальними пристроєм тросом (патент РФ №2115787, МКВ: Е01 G3/I0, публ. 1998 р.). Корисна модель, яка заявляється, має спільні ознаки з відомою люлькою для проведення будівельно-монтажних робіт, а саме: містить основу й пов'язані з нею вертикальні поперечні й поздовжні огородження, і вузол зв'язку з тросом. Однак відома люлька для проведення будівельно-монтажних робіт не забезпечує бажаного технічного результату, що обумовлено її конструкцією, а саме виконанням несучої конструкції у вигляді Г-подібних рам, верхні полиці яких містять піднімальні петлі, які зв'язують їх тросом з піднімальним пристроєм, що не забезпечує можливості зміни довжини люльки, і, відповідно не забезпечує збільшення фронту будівельно-монтажних робіт з використанням однакової кількості піднімальних пристроїв. Задача, на рішення якої спрямована корисна модель, полягає в удосконаленні конструкції люльки для проведення будівельно-монтажних робіт шляхом зміни її конструкції, що забезпечить можливість зміни довжини її основи без зміни кількості піднімальних пристроїв, які забезпечують вертикальне переміщення люльки, що дозволить розширити фронт проведених будівельно-монтажних робіт. Поставлена задача вирішується в люльці для проведення будівельно-монтажних робіт, яка містить основу й пов'язані з нею вертикальні поперечні й поздовжні огородження і вузол зв'язку з тросом тим, що відповідно до предмета корисної моделі, огородження виконані у вигляді рами, стояки якої виконані у вигляді балок, причому прилягаючі стояки поперечних і поздовжніх огороджень містять співвісно розташовані отвори, через які проходять сполучні елементи, а вузол зв'язку з тросом розташований на ригелі поперечних огороджень. Зазначена сукупність суттєвих ознак забезпечує технічний результат, який полягає в збільшенні довжини основи люльки без зміни кількості піднімальних пристрів, які забезпечують вертикальне переміщення колиски, що дозволить розширити фронт будівельно-монтажних робіт з використанням люльки. Корисна модель, яка заявляється, пояснюється кресленнями, які наведені на: Фіг. 1 - загальний вид (аксонометрія) однієї секції колиски для виконання будівельномонтажних робіт Фіг. 2 - загальний вид (аксонометрія) колиски для виконання будівельно-монтажних робіт з двох секцій. Люлька для проведення будівельно-монтажних робіт, яка заявляється, складається з основи 1, виконаної у вигляді рами, поверхня якої покрита настилом 2, наприклад дошки, металеві листи, і по периметру охоплена вертикальними поздовжніми 3 та поперечними 4 огородженнями, кожне з яких виконане у вигляді рами, стояки 5 яких виконано, наприклад у вигляді коробчатої балки, при цьому прилягаючі один до іншого стояки поздовжніх 3 і поперечних 4 огороджень містять співвісно розташовані отвори 5, через які проходять сполучні елементи 6, наприклад болт із гайкою, або інші аналогічні елементи, які звичайно застосовуються для зазначених для цього цілей. На ригелях 7 поперечних огороджень розташований вузол 8 кріплення люльки із тросом піднімального пристрою, які виконані, наприклад, у вигляді кронштейнів, до кожного з яких кріпляться редуктор (на фіг. не показані), за допомогою яких здійснюється зв'язок люльки для виконання будівельно-монтажних робіт з піднімальним пристроєм через трос (на фіг. не показано), за рахунок чого здійснюється її вертикальне переміщення відносно фасаду споруди. Запропоновану люльку для проведення будівельно-монтажних робіт використовують наступним способом. При приведенні будівельно-монтажних робіт, горизонтальний фронт робіт не забезпечує одна секція (фіг. 1), здійснюють збільшення довжини основи 1 разом з настилом 2, для чого здійснюють відділення одного поперечного огородження 4 (для одержання двосекційної) або двох поперечних огороджень 4 (для одержання трисекційної) від люльки, шляхом роз'єднання 1 UA 78957 U 5 10 сполучних елементів 7, наприклад болт із гайкою, які зв'язують прилягаючі стояки 5 поздовжніх 3 і поперечних 4 огороджень, і витягають їх з отворів 6. Після чого, використовуючи ті ж сполучні елементи 7, з'єднують стояки 5 поздовжніх огороджень 3, використовуючи для цих цілей наявні отвори 6, з прилеглими до них стояками 5 поперечних огороджень 3, одержуючи люльку збільшеної довжини. При цьому розташування ригелів 8 поперечних 4 огороджень кронштейнів 9 для кріплення редукторів (на фіг. не показані), які зв'язують люльку для виконання будівельно-монтажних робіт тросом з піднімальним пристроєм через піднімальний трос (на фіг. не показано), за рахунок чого здійснюється її вертикальне переміщення щодо фасаду спорудження. При необхідності зменшити фронтальні розміри люльки для проведення будівельномонтажних робіт, здійснюють відділення однієї або двох секцій у зворотному порядку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Люлька для проведения будівельно-монтажних робіт, що містить основу й пов'язані з нею вертикальні поперечні та поздовжні огородження, яка відрізняється тим, що огородження виконані у вигляді рами, стояки якої виконані у вигляді балок, причому прилягаючі стояки поперечних і поздовжніх огороджень містять співвісно розташовані отвори, через які проходять сполучні елементи, а вузол зв'язку з піднімальним пристроєм розташований на ригелі поперечних огороджень. 2 UA 78957 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
