Дентальний внутрішньокістковий імплантат

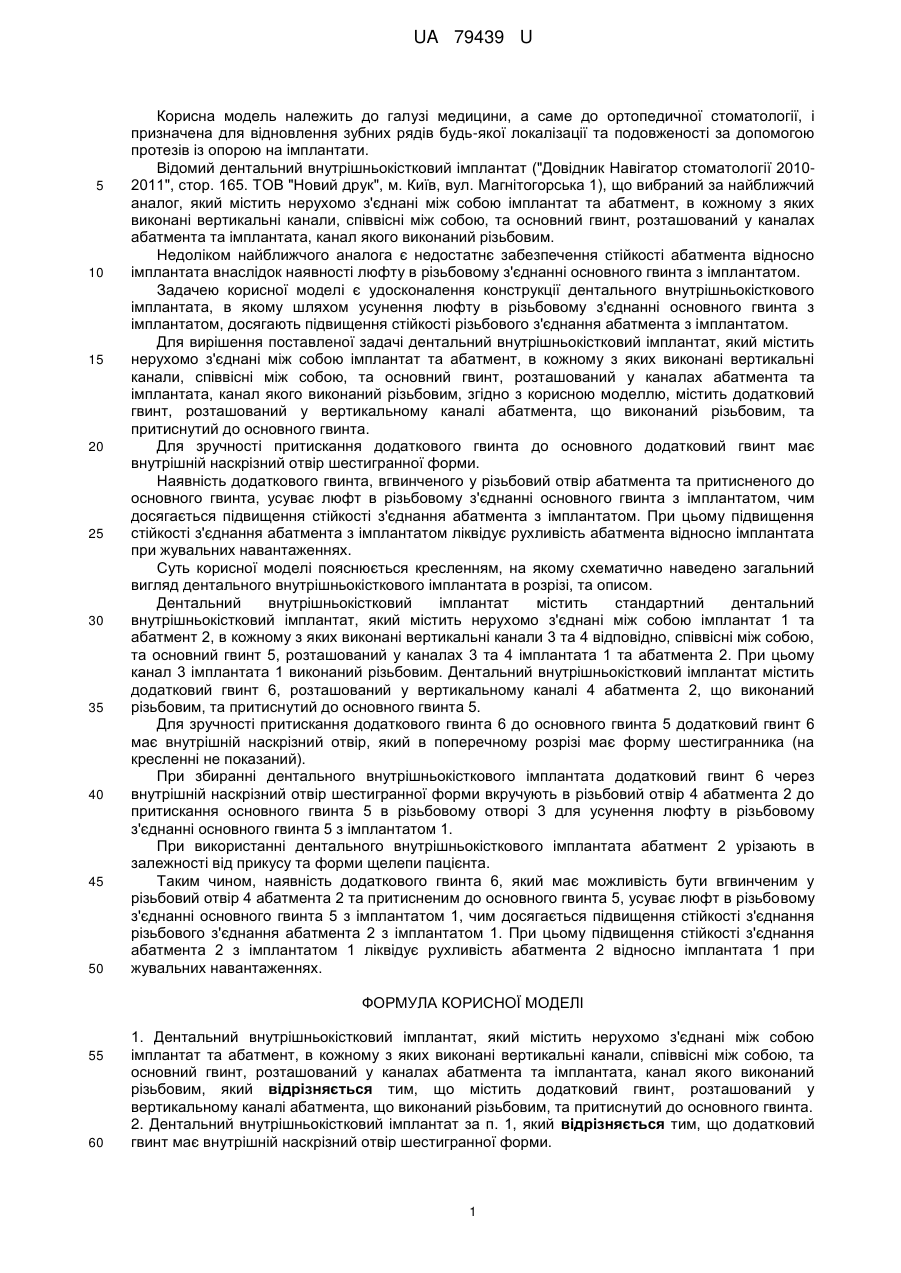

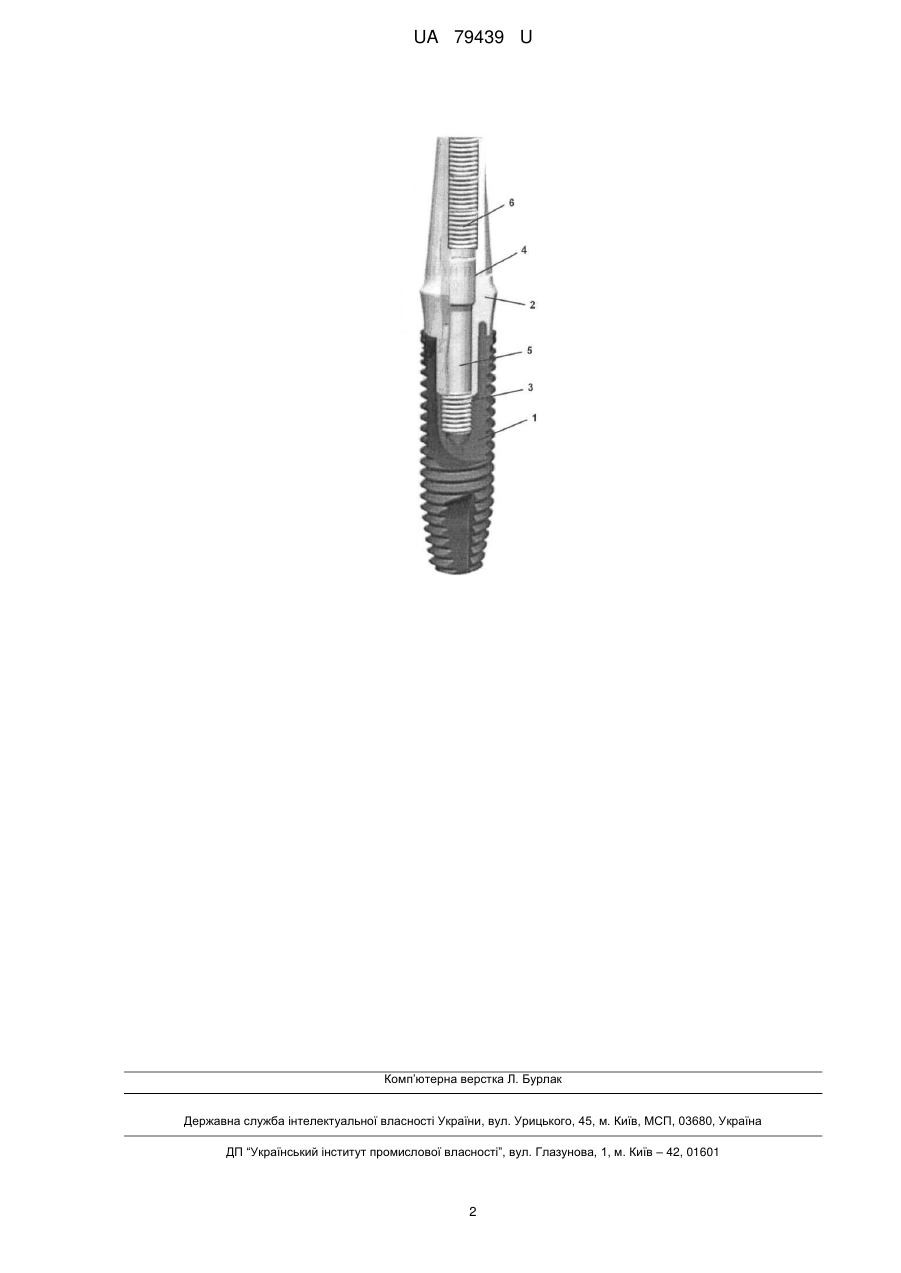

Реферат: Дентальний внутрішньокістковий імплантат, який містить нерухомо з'єднані між собою імплантат та абатмент, в кожному з яких виконані вертикальні канали, співвісні між собою, та основний гвинт, розташований у каналах абатмента та імплантата, канал якого виконаний різьбовим, крім того містить додатковий гвинт, розташований у вертикальному каналі абатмента, що виконаний різьбовим, та притиснутий до основного гвинта. UA 79439 U (54) ДЕНТАЛЬНИЙ ВНУТРІШНЬОКІСТКОВИЙ ІМПЛАНТАТ UA 79439 U UA 79439 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі медицини, а саме до ортопедичної стоматології, і призначена для відновлення зубних рядів будь-якої локалізації та подовженості за допомогою протезів із опорою на імплантати. Відомий дентальний внутрішньокістковий імплантат ("Довідник Навігатор стоматології 20102011", стор. 165. ТОВ "Новий друк", м. Київ, вул. Магнітогорська 1), що вибраний за найближчий аналог, який містить нерухомо з'єднані між собою імплантат та абатмент, в кожному з яких виконані вертикальні канали, співвісні між собою, та основний гвинт, розташований у каналах абатмента та імплантата, канал якого виконаний різьбовим. Недоліком найближчого аналога є недостатнє забезпечення стійкості абатмента відносно імплантата внаслідок наявності люфту в різьбовому з'єднанні основного гвинта з імплантатом. Задачею корисної моделі є удосконалення конструкції дентального внутрішньокісткового імплантата, в якому шляхом усунення люфту в різьбовому з'єднанні основного гвинта з імплантатом, досягають підвищення стійкості різьбового з'єднання абатмента з імплантатом. Для вирішення поставленої задачі дентальний внутрішньокістковий імплантат, який містить нерухомо з'єднані між собою імплантат та абатмент, в кожному з яких виконані вертикальні канали, співвісні між собою, та основний гвинт, розташований у каналах абатмента та імплантата, канал якого виконаний різьбовим, згідно з корисною моделлю, містить додатковий гвинт, розташований у вертикальному каналі абатмента, що виконаний різьбовим, та притиснутий до основного гвинта. Для зручності притискання додаткового гвинта до основного додатковий гвинт має внутрішній наскрізний отвір шестигранної форми. Наявність додаткового гвинта, вгвинченого у різьбовий отвір абатмента та притисненого до основного гвинта, усуває люфт в різьбовому з'єднанні основного гвинта з імплантатом, чим досягається підвищення стійкості з'єднання абатмента з імплантатом. При цьому підвищення стійкості з'єднання абатмента з імплантатом ліквідує рухливість абатмента відносно імплантата при жувальних навантаженнях. Суть корисної моделі пояснюється кресленням, на якому схематично наведено загальний вигляд дентального внутрішньокісткового імплантата в розрізі, та описом. Дентальний внутрішньокістковий імплантат містить стандартний дентальний внутрішньокістковий імплантат, який містить нерухомо з'єднані між собою імплантат 1 та абатмент 2, в кожному з яких виконані вертикальні канали 3 та 4 відповідно, співвісні між собою, та основний гвинт 5, розташований у каналах 3 та 4 імплантата 1 та абатмента 2. При цьому канал 3 імплантата 1 виконаний різьбовим. Дентальний внутрішньокістковий імплантат містить додатковий гвинт 6, розташований у вертикальному каналі 4 абатмента 2, що виконаний різьбовим, та притиснутий до основного гвинта 5. Для зручності притискання додаткового гвинта 6 до основного гвинта 5 додатковий гвинт 6 має внутрішній наскрізний отвір, який в поперечному розрізі має форму шестигранника (на кресленні не показаний). При збиранні дентального внутрішньокісткового імплантата додатковий гвинт 6 через внутрішній наскрізний отвір шестигранної форми вкручують в різьбовий отвір 4 абатмента 2 до притискання основного гвинта 5 в різьбовому отворі 3 для усунення люфту в різьбовому з'єднанні основного гвинта 5 з імплантатом 1. При використанні дентального внутрішньокісткового імплантата абатмент 2 урізають в залежності від прикусу та форми щелепи пацієнта. Таким чином, наявність додаткового гвинта 6, який має можливість бути вгвинченим у різьбовий отвір 4 абатмента 2 та притисненим до основного гвинта 5, усуває люфт в різьбовому з'єднанні основного гвинта 5 з імплантатом 1, чим досягається підвищення стійкості з'єднання різьбового з'єднання абатмента 2 з імплантатом 1. При цьому підвищення стійкості з'єднання абатмента 2 з імплантатом 1 ліквідує рухливість абатмента 2 відносно імплантата 1 при жувальних навантаженнях. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Дентальний внутрішньокістковий імплантат, який містить нерухомо з'єднані між собою імплантат та абатмент, в кожному з яких виконані вертикальні канали, співвісні між собою, та основний гвинт, розташований у каналах абатмента та імплантата, канал якого виконаний різьбовим, який відрізняється тим, що містить додатковий гвинт, розташований у вертикальному каналі абатмента, що виконаний різьбовим, та притиснутий до основного гвинта. 2. Дентальний внутрішньокістковий імплантат за п. 1, який відрізняється тим, що додатковий гвинт має внутрішній наскрізний отвір шестигранної форми. 1 UA 79439 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
