Картридж-насадка для діагностики паразитів тварин

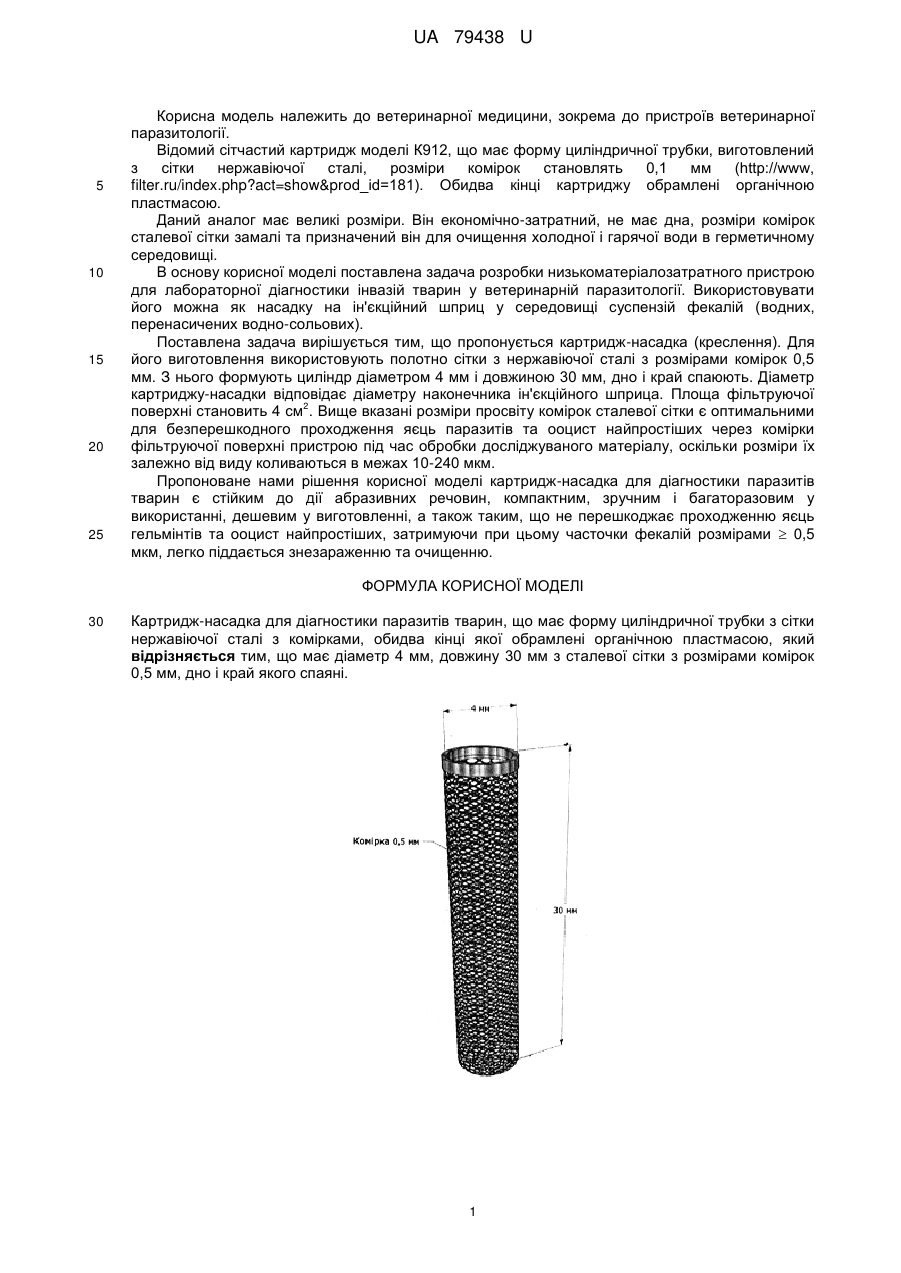

Реферат: Картридж-насадка для діагностики паразитів тварин має форму циліндричної трубки з сітки нержавіючої сталі з комірками, кінці якої обрамлені органічною пластмасою, дно і край спаяні. UA 79438 U (54) КАРТРИДЖ-НАСАДКА ДЛЯ ДІАГНОСТИКИ ПАРАЗИТІВ ТВАРИН UA 79438 U UA 79438 U 5 10 15 20 25 Корисна модель належить до ветеринарної медицини, зокрема до пристроїв ветеринарної паразитології. Відомий сітчастий картридж моделі К912, що має форму циліндричної трубки, виготовлений з сітки нержавіючої сталі, розміри комірок становлять 0,1 мм (http://www, filter.ru/index.php?act=show&prod_id=181). Обидва кінці картриджу обрамлені органічною пластмасою. Даний аналог має великі розміри. Він економічно-затратний, не має дна, розміри комірок сталевої сітки замалі та призначений він для очищення холодної і гарячої води в герметичному середовищі. В основу корисної моделі поставлена задача розробки низькоматеріалозатратного пристрою для лабораторної діагностики інвазій тварин у ветеринарній паразитології. Використовувати його можна як насадку на ін'єкційний шприц у середовищі суспензій фекалій (водних, перенасичених водно-сольових). Поставлена задача вирішується тим, що пропонується картридж-насадка (креслення). Для його виготовлення використовують полотно сітки з нержавіючої сталі з розмірами комірок 0,5 мм. З нього формують циліндр діаметром 4 мм і довжиною 30 мм, дно і край спаюють. Діаметр картриджу-насадки відповідає діаметру наконечника ін'єкційного шприца. Площа фільтруючої 2 поверхні становить 4 см . Вище вказані розміри просвіту комірок сталевої сітки є оптимальними для безперешкодного проходження яєць паразитів та ооцист найпростіших через комірки фільтруючої поверхні пристрою під час обробки досліджуваного матеріалу, оскільки розміри їх залежно від виду коливаються в межах 10-240 мкм. Пропоноване нами рішення корисної моделі картридж-насадка для діагностики паразитів тварин є стійким до дії абразивних речовин, компактним, зручним і багаторазовим у використанні, дешевим у виготовленні, а також таким, що не перешкоджає проходженню яєць гельмінтів та ооцист найпростіших, затримуючи при цьому часточки фекалій розмірами  0,5 мкм, легко піддається знезараженню та очищенню. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Картридж-насадка для діагностики паразитів тварин, що має форму циліндричної трубки з сітки нержавіючої сталі з комірками, обидва кінці якої обрамлені органічною пластмасою, який відрізняється тим, що має діаметр 4 мм, довжину 30 мм з сталевої сітки з розмірами комірок 0,5 мм, дно і край якого спаяні. 1 UA 79438 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
