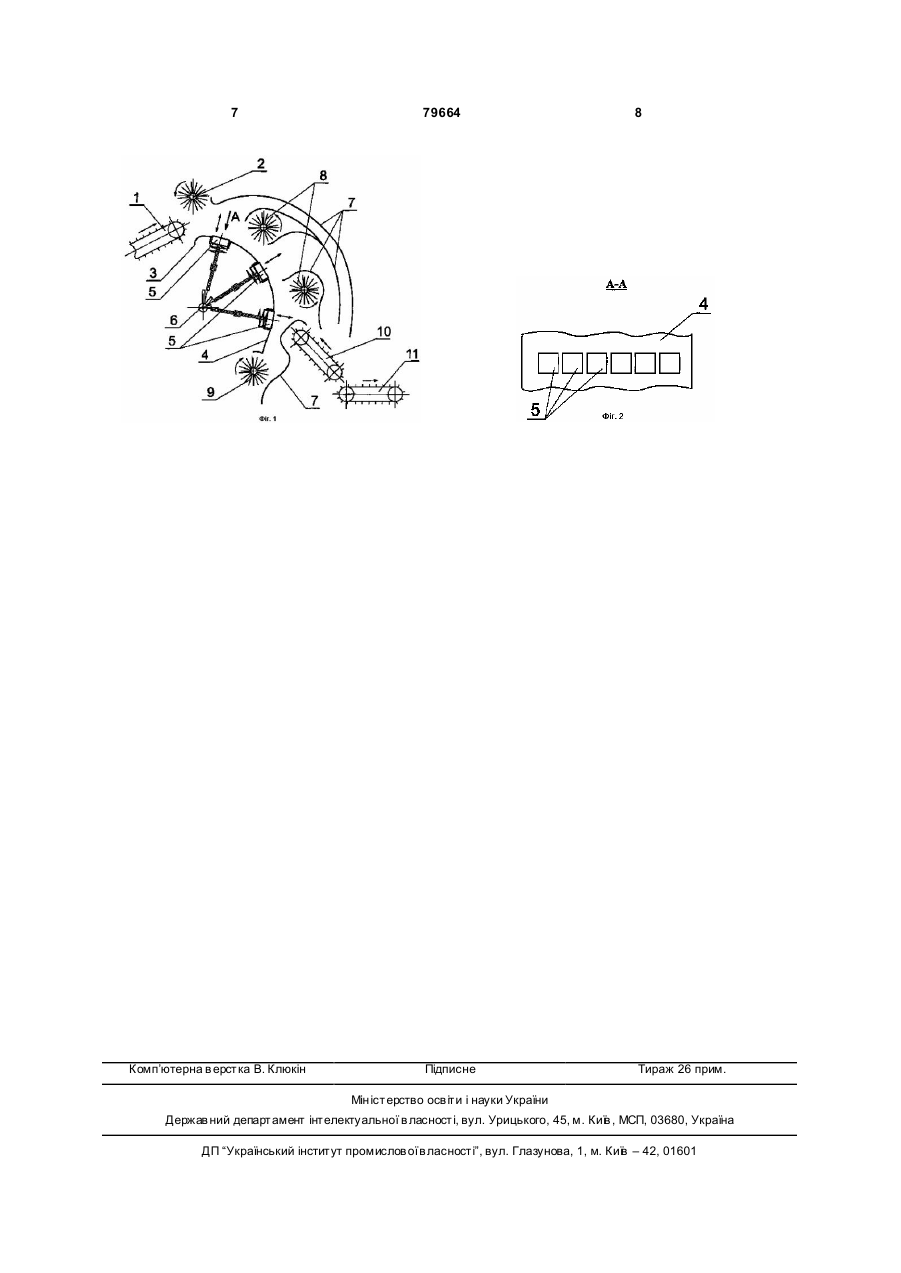

Спосіб транспортування і очистки коренебульбоплодів та пристрій для його здійснення

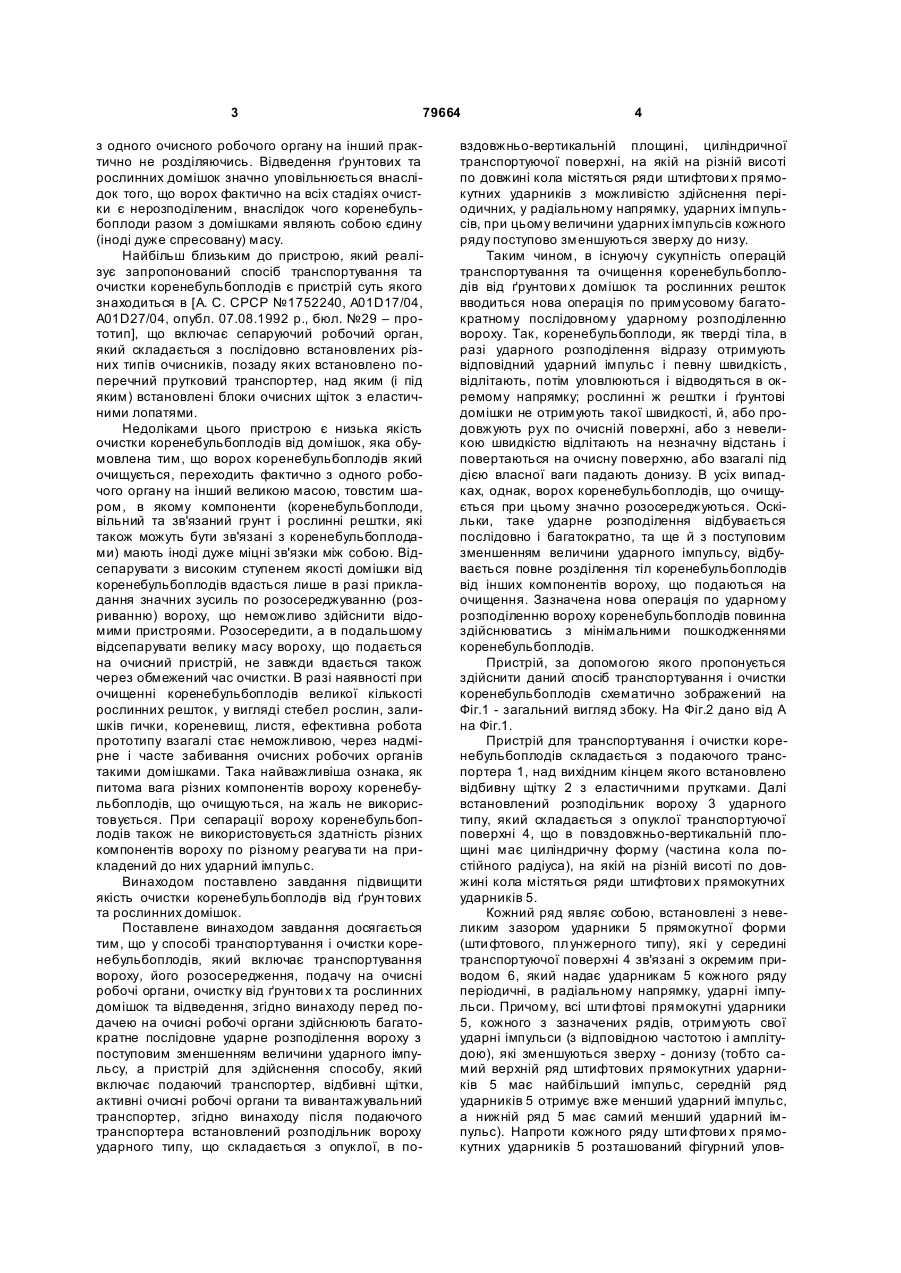

1. Спосіб транспортування і очистки коренебульбоплодів, який включає транспортування вороху, його розосередження, подачу на очисні робочі органи, очистку від ґрунто вих та рослинних домішок та відведення, який відрізняється тим, 3 79664 з одного очисного робочого органу на інший практично не розділяючись. Відведення ґрунтових та рослинних домішок значно уповільнюється внаслідок того, що ворох фактично на всіх стадіях очистки є нерозподіленим, внаслідок чого коренебульбоплоди разом з домішками являють собою єдину (іноді дуже спресовану) масу. Найбільш близьким до пристрою, який реалізує запропонований спосіб транспортування та очистки коренебульбоплодів є пристрій суть якого знаходиться в [А. С. СРСР №1752240, A01D17/04, А01D27/04, опубл. 07.08.1992 р., бюл. №29 – прототип], що включає сепаруючий робочий орган, який складається з послідовно встановлених різних типів очисників, позаду яких встановлено поперечний прутковий транспортер, над яким (і під яким) встановлені блоки очисних щіток з еластичними лопатями. Недоліками цього пристрою є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів який очищується, переходить фактично з одного робочого органу на інший великою масою, товстим шаром, в якому компоненти (коренебульбоплоди, вільний та зв'язаний грунт і рослинні рештки, які також можуть бути зв'язані з коренебульбоплодами) мають іноді дуже міцні зв'язки між собою. Відсепарувати з високим ступенем якості домішки від коренебульбоплодів вдасться лише в разі прикладання значних зусиль по розосереджуванню (розриванню) вороху, що неможливо здійснити відомими пристроями. Розосередити, а в подальшому відсепарувати велику масу вороху, що подається на очисний пристрій, не завжди вдається також через обмежений час очистки. В разі наявності при очищенні коренебульбоплодів великої кількості рослинних решток, у вигляді стебел рослин, залишків гички, кореневищ, листя, ефективна робота прототипу взагалі стає неможливою, через надмірне і часте забивання очисних робочих органів такими домішками. Така найважливіша ознака, як питома вага різних компонентів вороху коренебульбоплодів, що очищуються, на жаль не використовується. При сепарації вороху коренебульбоплодів також не використовується здатність різних компонентів вороху по різному реагува ти на прикладений до них ударний імпульс. Винаходом поставлено завдання підвищити якість очистки коренебульбоплодів від ґрун тових та рослинних домішок. Поставлене винаходом завдання досягається тим, що у способі транспортування і очистки коренебульбоплодів, який включає транспортування вороху, його розосередження, подачу на очисні робочі органи, очистку від ґрунтови х та рослинних домішок та відведення, згідно винаходу перед подачею на очисні робочі органи здійснюють багатократне послідовне ударне розподілення вороху з поступовим зменшенням величини ударного імпульсу, а пристрій для здійснення способу, який включає подаючий транспортер, відбивні щітки, активні очисні робочі органи та вивантажувальний транспортер, згідно винаходу після подаючого транспортера встановлений розподільник вороху ударного типу, що складається з опуклої, в по 4 вздовжньо-вертикальній площині, циліндричної транспортуючої поверхні, на якій на різній висоті по довжині кола містяться ряди штифтови х прямокутних ударників з можливістю здійснення періодичних, у радіальному напрямку, ударних імпульсів, при цьому величини ударних імпульсів кожного ряду поступово зменшуються зверху до низу. Таким чином, в існуючу сукупність операцій транспортування та очищення коренебульбоплодів від ґрунтови х домішок та рослинних решток вводиться нова операція по примусовому багатократному послідовному ударному розподіленню вороху. Так, коренебульбоплоди, як тверді тіла, в разі ударного розподілення відразу отримують відповідний ударний імпульс і певну швидкість, відлітають, потім уловлюються і відводяться в окремому напрямку; рослинні ж рештки і ґрунтові домішки не отримують такої швидкості, й, або продовжують рух по очисній поверхні, або з невеликою швидкістю відлітають на незначну відстань і повертаються на очисну поверхню, або взагалі під дією власної ваги падають донизу. В усіх випадках, однак, ворох коренебульбоплодів, що очищується при цьому значно розосереджуються. Оскільки, таке ударне розподілення відбувається послідовно і багатократно, та ще й з поступовим зменшенням величини ударного імпульсу, відбувається повне розділення тіл коренебульбоплодів від інших компонентів вороху, що подаються на очищення. Зазначена нова операція по ударному розподіленню вороху коренебульбоплодів повинна здійснюватись з мінімальними пошкодженнями коренебульбоплодів. Пристрій, за допомогою якого пропонується здійснити даний спосіб транспортування і очистки коренебульбоплодів схематично зображений на Фіг.1 - загальний вигляд збоку. На Фіг.2 дано від А на Фіг.1. Пристрій для транспортування і очистки коренебульбоплодів складається з подаючого транспортера 1, над вихідним кінцем якого встановлено відбивну щітку 2 з еластичними прутками. Далі встановлений розподільник вороху 3 ударного типу, який складається з опуклої транспортуючої поверхні 4, що в повздовжньо-вертикальній площині має циліндричну форму (частина кола постійного радіуса), на якій на різній висоті по довжині кола містяться ряди штифтови х прямокутних ударників 5. Кожний ряд являє собою, встановлені з невеликим зазором ударники 5 прямокутної форми (шти фтового, плунжерного типу), які у середині транспортуючої поверхні 4 зв'язані з окремим приводом 6, який надає ударникам 5 кожного ряду періодичні, в радіальному напрямку, ударні імпульси. Причому, всі шти фтові прямокутні ударники 5, кожного з зазначених рядів, отримують свої ударні імпульси (з відповідною частотою і амплітудою), які зменшуються зверху - донизу (тобто самий верхній ряд штифтових прямокутних ударників 5 має найбільший імпульс, середній ряд ударників 5 отримує вже менший ударний імпульс, а нижній ряд 5 має самий менший ударний імпульс). Напроти кожного ряду шти фтови х прямокутних ударників 5 розташований фігурний улов 5 79664 лювач коренебульбоплодів 7, а в їх проміжках встановлені привідні бітери 8, які виконані у вигляді привідних циліндричних щіток з еластичними прутками. Кожний з фігурних уловлювачів коренебульбоплодів 7 має спрямування донизу, а нижній уловлювач 7 використовується для забезпечення відведення домішок, причому, щоб запобігти нагромаджуванню домішок в середині нього встановлений лопатевий бітер 9. Під фігурними уловлювачами коренебульбоплодів 7 (під їх нижніми патрубками) розташована, похило встановлена пальчаста очисна гірка 10, а під її кінцем встановлено вивантажувальний транспортер 11. Напрямки рухів вороху коренебульбоплодів, обертальних рухів робочих органів очисника та коливальних рухів ударників показані стрілками. Очисник вороху коренебульбоплодів від домішок працює наступним чином. Ворох коренебульбоплодів подається транспортером 1 і відбивна щітка 2 спрямовує його на розподільник вороху 3 ударного типу. Відбивна щітка 2 при цьому сприяє тому, що ворох коренебульбоплодів значно розосереджується. Оскільки розподільник вороху 3 складається з опуклої циліндричної поверхні 4, то ворох під дією власної ваги починає рух донизу. Потрапивши на поверхню верхнього ряду штифтових прямокутних ударників 5, які наносять знизу на пласт вороху періодичні удари (тобто ударні імпульси найбільшої величини) ворох розподіляється: коренебульбоплоди, як тверді тіла відлітають і уловлюються верхнім фігурним уловлювачем 7, ґрунтові ж домішки та рослинні рештки не відлітають (або відлітають на значно меншу відстань), а в переважній більшості відразу опускаються донизу та продовжують рух по опуклій циліндричній транспортуючій поверхні 4. Далі, та частина вороху, яка залишилась ще нерозподіленою, потрапляє на другий ряд штифтових прямокутних ударників 5, який наносить по ньому вже менші за величиною ударні імпульси, які також продовжують розподілення вороху. При цьому, коренебульбоплоди вже під дією ударних імпульсів наступного ряду шти фтови х прямокутних ударників 5 також відлітають і уловлюються наступним фігурним уловлювачем 7, який розташований напроти даного ряду ударників 5. При цьому, в разі якщо при переході з одного ряду штифтови х прямокутних ударників 5 на інший коренебульбоплоди не будуть захоплені уловлювачами 7, то привідні бітери 8, які виконані у вигляді циліндричних щіток з еластичними прутками, спрямують їх знов на опуклу циліндричну транспортуючу поверхню 4. Це також стосується домішок, які не потрапили у фігурний 6 уловлювач 7, але були відбиті на невелику відстань, а тому вони знов будуть повернені привідними бітерами 8 на опуклу циліндричну транспортуючу поверхню 4. При цьому, домішки можуть відразу падати донизу і тоді вони безпосередньо потраплятимуть у фі гурний уловлювач 7, який розташований в самому низу і призначений для відводу саме домішок, а для запобігання нагромаджування домішок у його середній частині встановлений лопатевий бітер 9. І в кінці свого руху по опуклій циліндричній поверхні 4 ворох коренебульбоплодів потрапляє в зону дії останнього ряду шти фтови х прямокутних ударників 5, який наносить по ньому найменші за величиною ударні імпульси, внаслідок чого відбувається кінцеве розподілення вороху й останні коренебульбоплоди, які ще залишились у цій частині опуклої поверхні 4, відбиваються та уловлюються останнім фігурним уловлювачем 7. Оскільки у цій частині опуклої циліндричної поверхні 4 ворох містить фактично тільки коренебульбоплоди і зовсім невелику кількість домішок, то для запобігання зайвого травмування коренебульбоплодів ударний імпульс останнього ряду шти фтови х прямокутних ударників 5 є самим найменшим. Таким чином, при багатократному послідовному розподіленню вороху, при його русі по опуклій циліндричній поверхні 4, та ударної взаємодії з рядами штифтови х прямокутних ударників 5 відбувається повна сепарація вороху. З фігурних уловлювачів 7 коренебульбоплоди потрапляють на поверхню похило встановленої очисної гірки 10, по якій скочуються донизу на вивантажувальний транспортер 11. А та частина домішок (особливо рослинні рештки), яка ще залишилась, полотном очисної гірки 10 виноситься увер х і далі за межі очистки. Кутові швидкості обертання робочих органів очисника, геометричні розміри (особливо розміри опуклої циліндричної транспортуючої поверхні) і величини ударних імпульсів (з відповідною амплітудою, частотою і ударною масою штифтових прямокутних ударників 5) повинні враховувати вид коренебульбоплодів, які подаються на очищення, ступінь забрудненості вороху коренебульбоплодів домішками, продуктивність пристрою для транспортування і очистки коренебульбоплодів тощо. Можливі й інші варіанти пристроїв, які могли б здійснити даний спосіб транспортування і очистки коренебульбоплодів від домішок. Застосування даного способу транспортування і очистки дозволить підвищити якість очистки коренебульбоплодів від ґрунтових та рослинних домішок на 20...25%. 7 Комп’ютерна в ерстка В. Клюкін 79664 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
