Кожухотрубний теплообмінний апарат

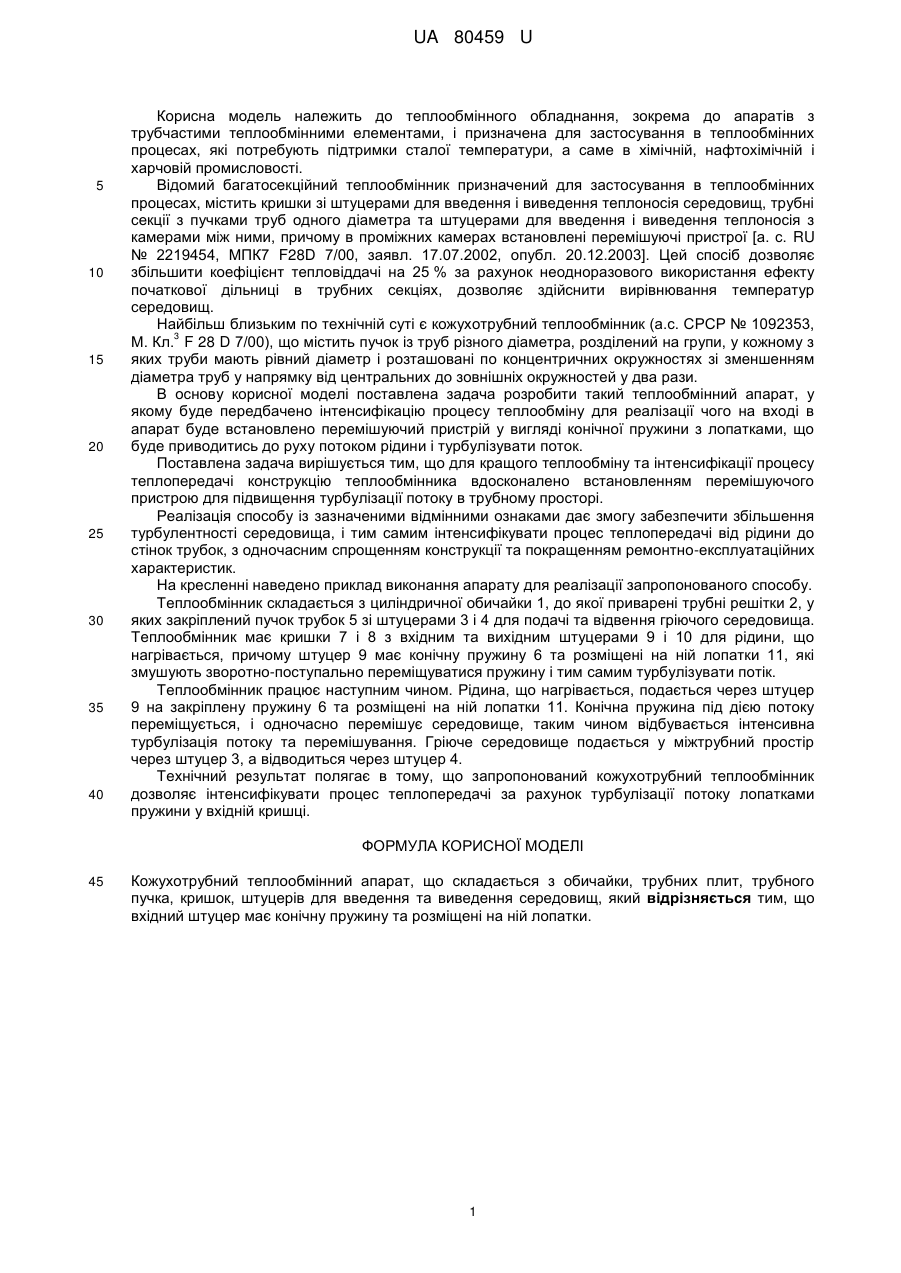

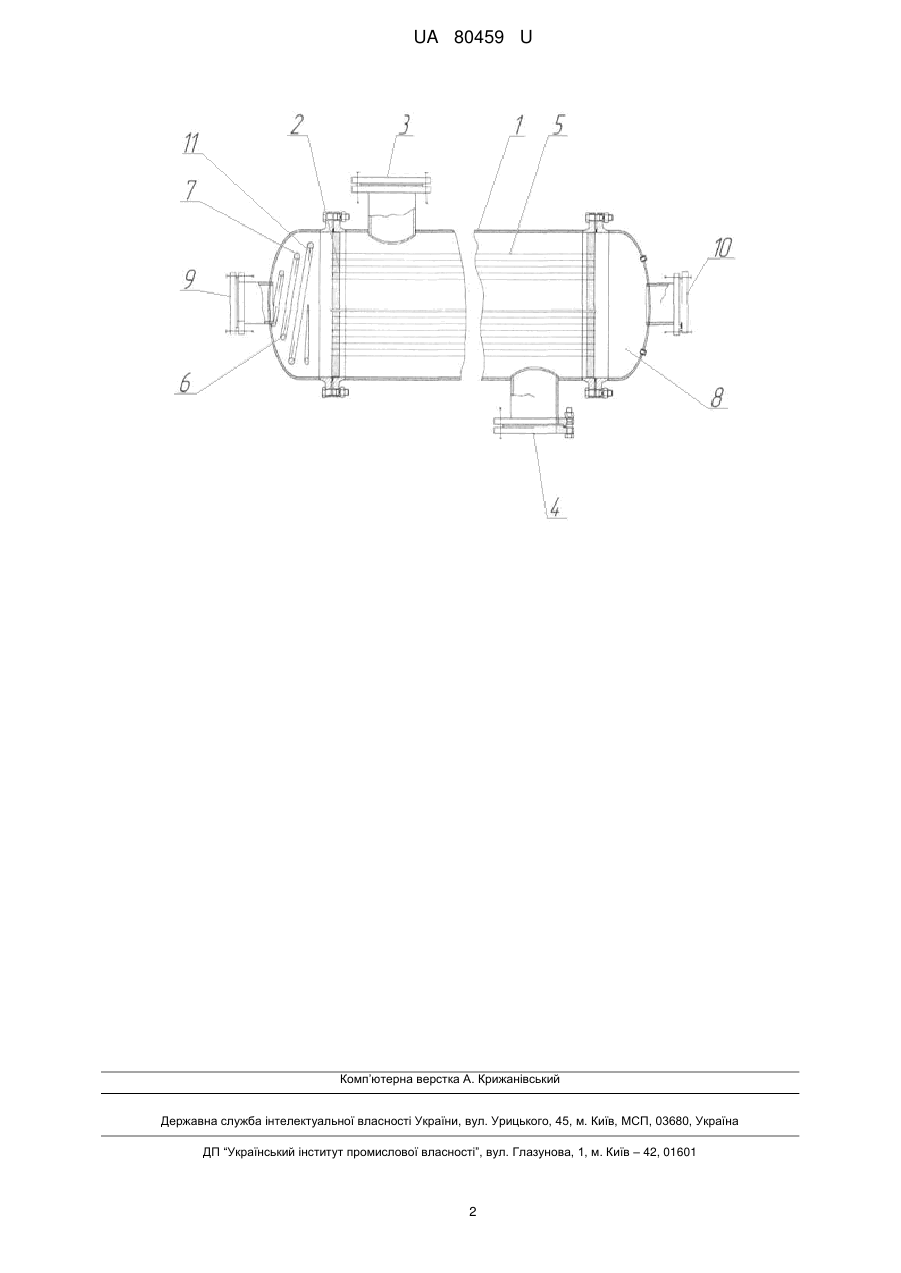

Реферат: Кожухотрубний теплообмінний апарат складається з обичайки, трубних плит, трубного пучка, кришок, штуцерів для введення та виведення середовищ. Вхідний штуцер має конічну пружину та розміщені на ній лопатки. UA 80459 U (54) КОЖУХОТРУБНИЙ ТЕПЛООБМІННИЙ АПАРАТ UA 80459 U UA 80459 U 5 10 15 20 25 30 35 40 Корисна модель належить до теплообмінного обладнання, зокрема до апаратів з трубчастими теплообмінними елементами, і призначена для застосування в теплообмінних процесах, які потребують підтримки сталої температури, а саме в хімічній, нафтохімічній і харчовій промисловості. Відомий багатосекційний теплообмінник призначений для застосування в теплообмінних процесах, містить кришки зі штуцерами для введення і виведення теплоносія середовищ, трубні секції з пучками труб одного діаметра та штуцерами для введення і виведення теплоносія з камерами між ними, причому в проміжних камерах встановлені перемішуючі пристрої [а. с. RU № 2219454, МПК7 F28D 7/00, заявл. 17.07.2002, опубл. 20.12.2003]. Цей спосіб дозволяє збільшити коефіцієнт тепловіддачі на 25 % за рахунок неодноразового використання ефекту початкової дільниці в трубних секціях, дозволяє здійснити вирівнювання температур середовищ. Найбільш близьким по технічній суті є кожухотрубний теплообмінник (а.с. СРСР № 1092353, 3 М. Кл. F 28 D 7/00), що містить пучок із труб різного діаметра, розділений на групи, у кожному з яких труби мають рівний діаметр і розташовані по концентричних окружностях зі зменшенням діаметра труб у напрямку від центральних до зовнішніх окружностей у два рази. В основу корисної моделі поставлена задача розробити такий теплообмінний апарат, у якому буде передбачено інтенсифікацію процесу теплообміну для реалізації чого на вході в апарат буде встановлено перемішуючий пристрій у вигляді конічної пружини з лопатками, що буде приводитись до руху потоком рідини і турбулізувати поток. Поставлена задача вирішується тим, що для кращого теплообміну та інтенсифікації процесу теплопередачі конструкцію теплообмінника вдосконалено встановленням перемішуючого пристрою для підвищення турбулізації потоку в трубному просторі. Реалізація способу із зазначеними відмінними ознаками дає змогу забезпечити збільшення турбулентності середовища, і тим самим інтенсифікувати процес теплопередачі від рідини до стінок трубок, з одночасним спрощенням конструкції та покращенням ремонтно-експлуатаційних характеристик. На кресленні наведено приклад виконання апарату для реалізації запропонованого способу. Теплообмінник складається з циліндричної обичайки 1, до якої приварені трубні решітки 2, у яких закріплений пучок трубок 5 зі штуцерами 3 і 4 для подачі та відвення гріючого середовища. Теплообмінник має кришки 7 і 8 з вхідним та вихідним штуцерами 9 і 10 для рідини, що нагрівається, причому штуцер 9 має конічну пружину 6 та розміщені на ній лопатки 11, які змушують зворотно-поступально переміщуватися пружину і тим самим турбулізувати потік. Теплообмінник працює наступним чином. Рідина, що нагрівається, подається через штуцер 9 на закріплену пружину 6 та розміщені на ній лопатки 11. Конічна пружина під дією потоку переміщується, і одночасно перемішує середовище, таким чином відбувається інтенсивна турбулізація потоку та перемішування. Гріюче середовище подається у міжтрубний простір через штуцер 3, а відводиться через штуцер 4. Технічний результат полягає в тому, що запропонований кожухотрубний теплообмінник дозволяє інтенсифікувати процес теплопередачі за рахунок турбулізації потоку лопатками пружини у вхідній кришці. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Кожухотрубний теплообмінний апарат, що складається з обичайки, трубних плит, трубного пучка, кришок, штуцерів для введення та виведення середовищ, який відрізняється тим, що вхідний штуцер має конічну пружину та розміщені на ній лопатки. 1 UA 80459 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
