Теплообмінник

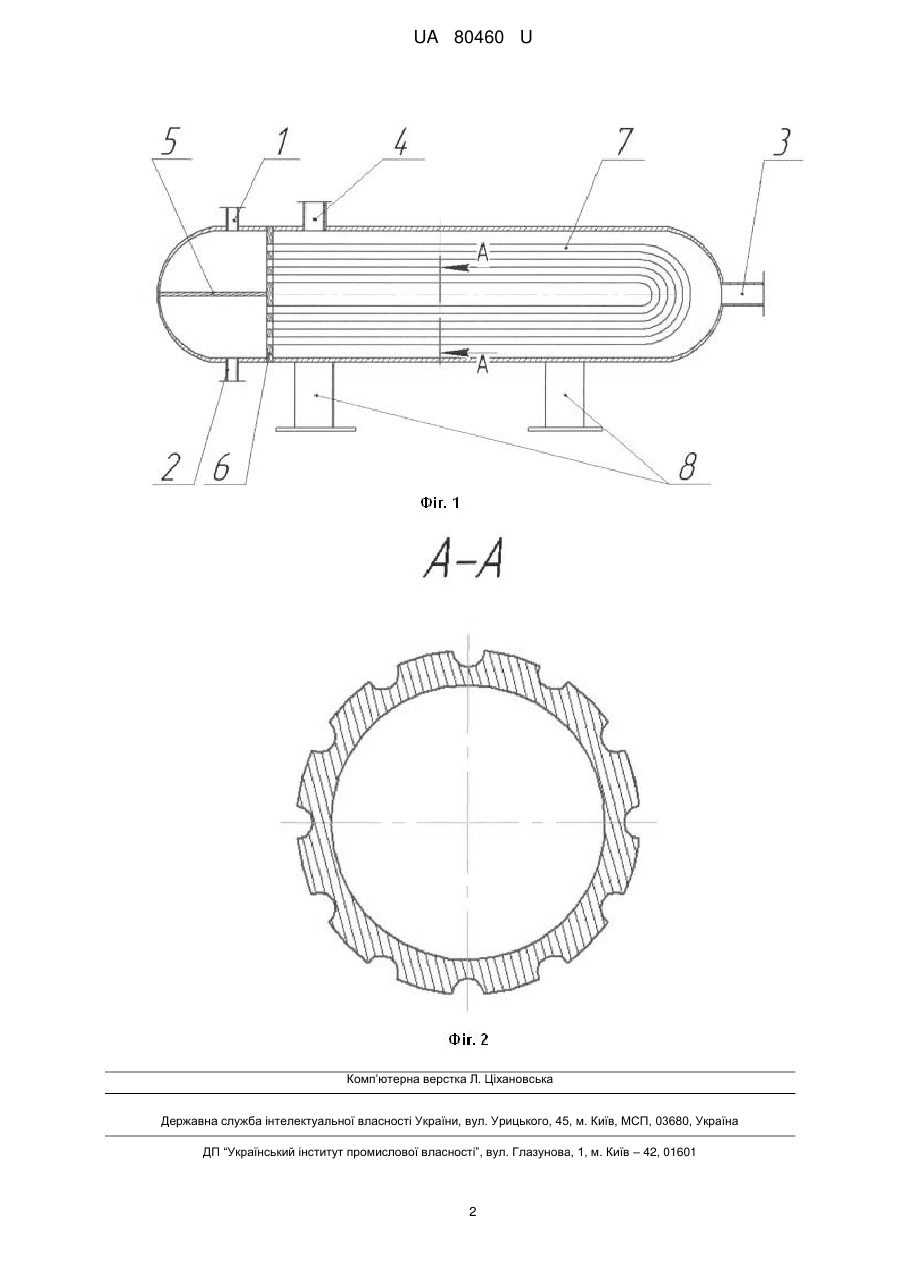

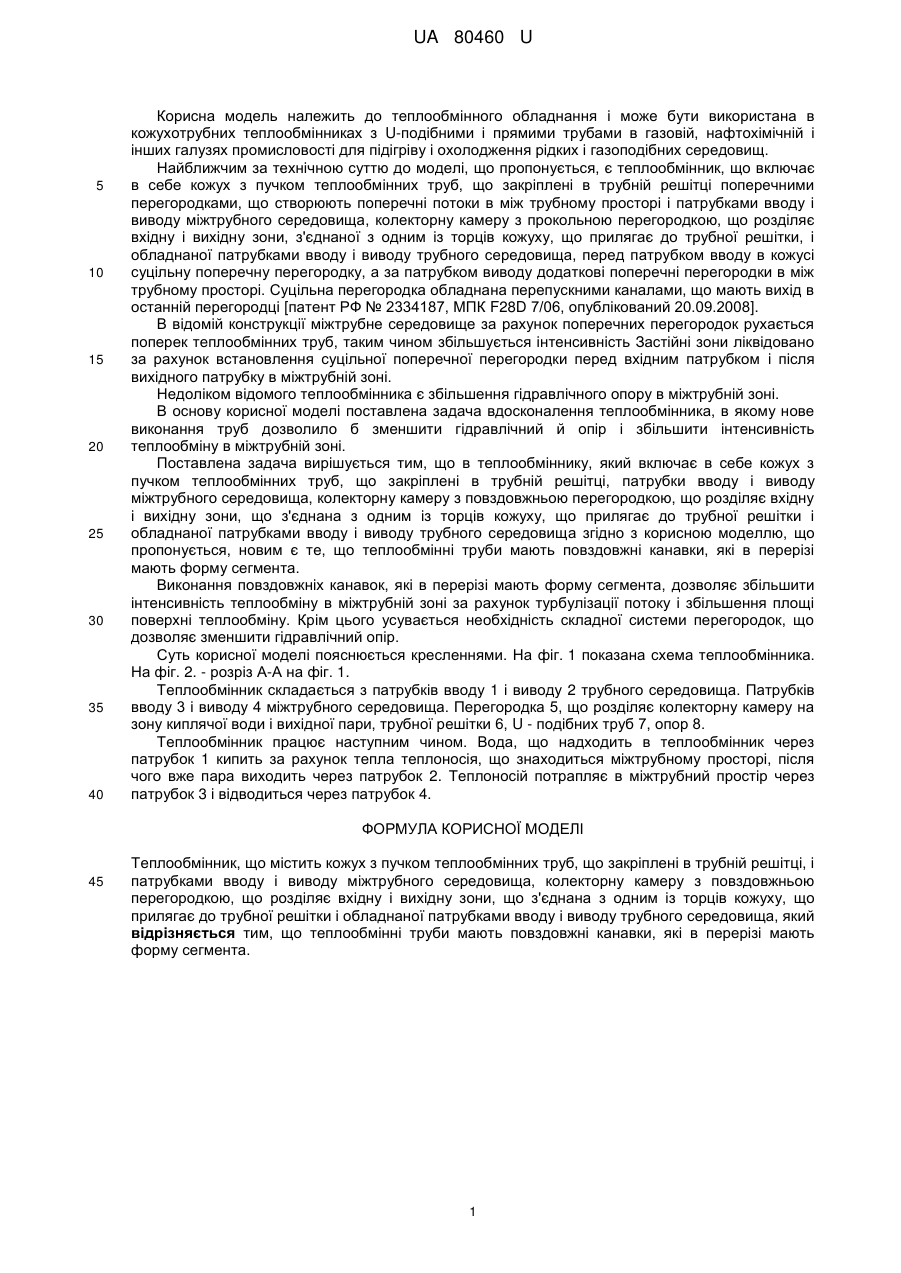

Реферат: Теплообмінник містить кожух з пучком теплообмінних труб, що закріплені в трубній решітці, і патрубками вводу і виводу міжтрубного середовища, колекторну камеру з повздовжньою перегородкою, що розділяє вхідну і вихідну зони, що з'єднана з одним із торців кожуху, що прилягає до трубної решітки і обладнаної патрубками вводу і виводу трубного середовища. Теплообмінні труби мають повздовжні канавки, як в перерізі мають форму сегмента. UA 80460 U (54) ТЕПЛООБМІННИК UA 80460 U UA 80460 U 5 10 15 20 25 30 35 40 Корисна модель належить до теплообмінного обладнання і може бути використана в кожухотрубних теплообмінниках з U-подібними і прямими трубами в газовій, нафтохімічній і інших галузях промисловості для підігріву і охолодження рідких і газоподібних середовищ. Найближчим за технічною суттю до моделі, що пропонується, є теплообмінник, що включає в себе кожух з пучком теплообмінних труб, що закріплені в трубній решітці поперечними перегородками, що створюють поперечні потоки в між трубному просторі і патрубками вводу і виводу міжтрубного середовища, колекторну камеру з прокольною перегородкою, що розділяє вхідну і вихідну зони, з'єднаної з одним із торців кожуху, що прилягає до трубної решітки, і обладнаної патрубками вводу і виводу трубного середовища, перед патрубком вводу в кожусі суцільну поперечну перегородку, а за патрубком виводу додаткові поперечні перегородки в між трубному просторі. Суцільна перегородка обладнана перепускними каналами, що мають вихід в останній перегородці [патент РФ № 2334187, МПК F28D 7/06, опублікований 20.09.2008]. В відомій конструкції міжтрубне середовище за рахунок поперечних перегородок рухається поперек теплообмінних труб, таким чином збільшується інтенсивність Застійні зони ліквідовано за рахунок встановлення суцільної поперечної перегородки перед вхідним патрубком і після вихідного патрубку в міжтрубній зоні. Недоліком відомого теплообмінника є збільшення гідравлічного опору в міжтрубній зоні. В основу корисної моделі поставлена задача вдосконалення теплообмінника, в якому нове виконання труб дозволило б зменшити гідравлічний й опір і збільшити інтенсивність теплообміну в міжтрубній зоні. Поставлена задача вирішується тим, що в теплообміннику, який включає в себе кожух з пучком теплообмінних труб, що закріплені в трубній решітці, патрубки вводу і виводу міжтрубного середовища, колекторну камеру з повздовжньою перегородкою, що розділяє вхідну і вихідну зони, що з'єднана з одним із торців кожуху, що прилягає до трубної решітки і обладнаної патрубками вводу і виводу трубного середовища згідно з корисною моделлю, що пропонується, новим є те, що теплообмінні труби мають повздовжні канавки, які в перерізі мають форму сегмента. Виконання повздовжніх канавок, які в перерізі мають форму сегмента, дозволяє збільшити інтенсивність теплообміну в міжтрубній зоні за рахунок турбулізації потоку і збільшення площі поверхні теплообміну. Крім цього усувається необхідність складної системи перегородок, що дозволяє зменшити гідравлічний опір. Суть корисної моделі пояснюється кресленнями. На фіг. 1 показана схема теплообмінника. На фіг. 2. - розріз А-А на фіг. 1. Теплообмінник складається з патрубків вводу 1 і виводу 2 трубного середовища. Патрубків вводу 3 і виводу 4 міжтрубного середовища. Перегородка 5, що розділяє колекторну камеру на зону киплячої води і вихідної пари, трубної решітки 6, U - подібних труб 7, опор 8. Теплообмінник працює наступним чином. Вода, що надходить в теплообмінник через патрубок 1 кипить за рахунок тепла теплоносія, що знаходиться міжтрубному просторі, після чого вже пара виходить через патрубок 2. Теплоносій потрапляє в міжтрубний простір через патрубок 3 і відводиться через патрубок 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Теплообмінник, що містить кожух з пучком теплообмінних труб, що закріплені в трубній решітці, і патрубками вводу і виводу міжтрубного середовища, колекторну камеру з повздовжньою перегородкою, що розділяє вхідну і вихідну зони, що з'єднана з одним із торців кожуху, що прилягає до трубної решітки і обладнаної патрубками вводу і виводу трубного середовища, який відрізняється тим, що теплообмінні труби мають повздовжні канавки, які в перерізі мають форму сегмента. 1 UA 80460 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
