Пристрій для навчального накладання судинного шва на вологі препарати

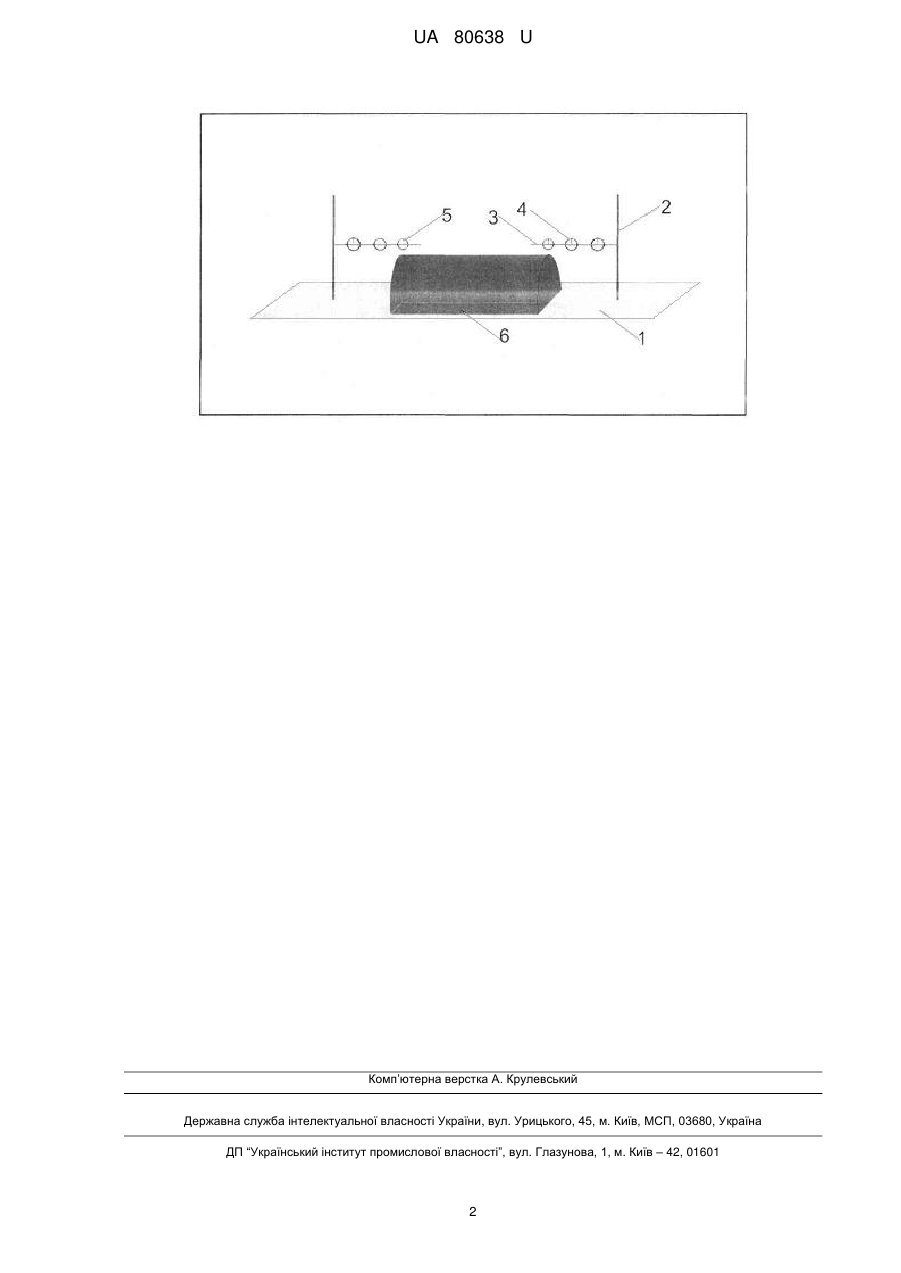

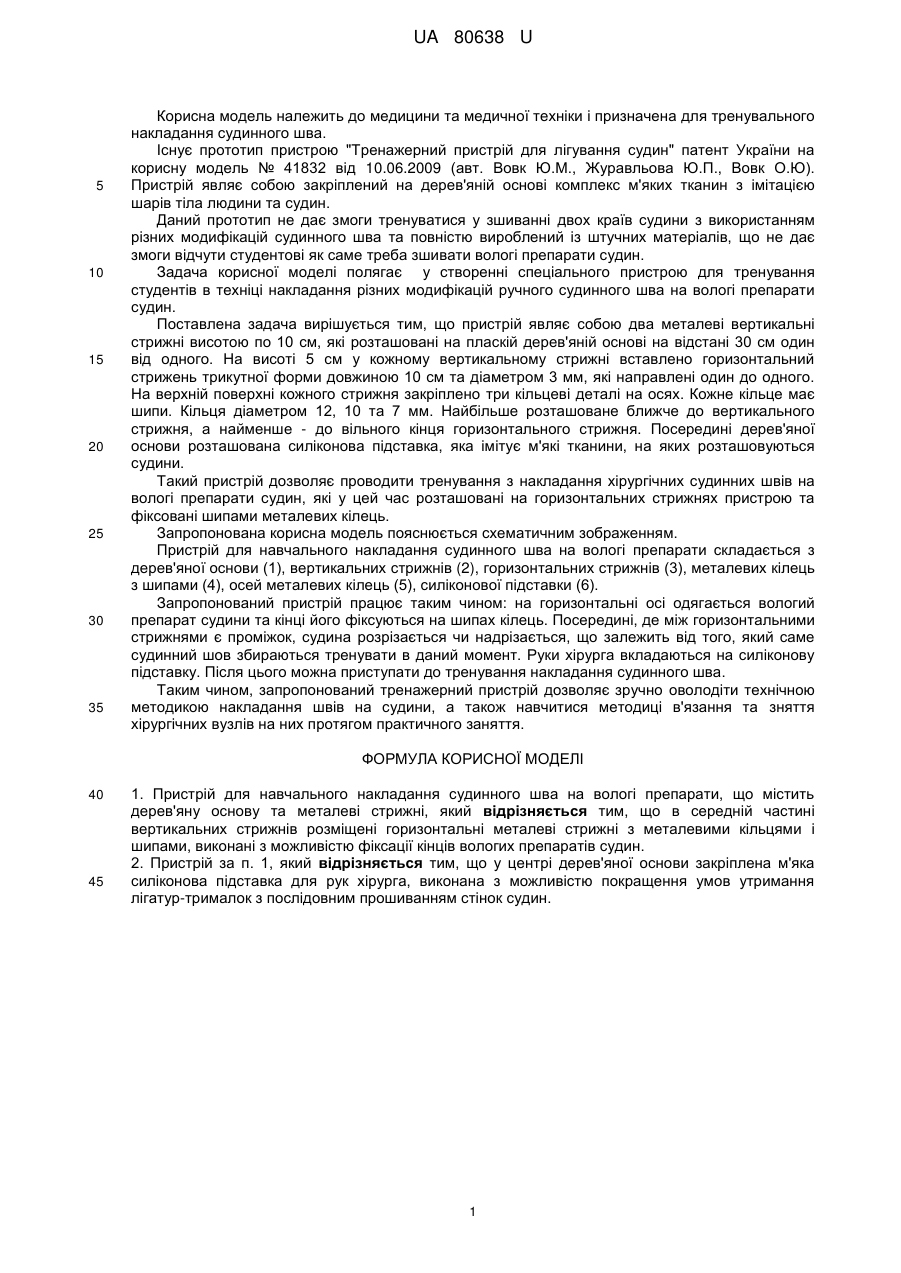

Реферат: Пристрій для навчального накладання судинного шва на вологі препарати містить дерев'яну основу та металеві стрижні. В середній частині вертикальних стрижнів розміщені горизонтальні металеві стрижні з металевими кільцями і шипами, виконані з можливістю фіксації кінців вологих препаратів судин. В центрі дерев'яної основи закріплена м'яка силіконова підставка для рук хірурга, виконана з можливістю покращення умов утримання лігатур-трималок з послідовним прошиванням стінок судин. UA 80638 U (54) ПРИСТРІЙ ДЛЯ НАВЧАЛЬНОГО НАКЛАДАННЯ СУДИННОГО ШВА НА ВОЛОГІ ПРЕПАРАТИ UA 80638 U UA 80638 U 5 10 15 20 25 30 35 Корисна модель належить до медицини та медичної техніки і призначена для тренувального накладання судинного шва. Існує прототип пристрою "Тренажерний пристрій для лігування судин" патент України на корисну модель № 41832 від 10.06.2009 (авт. Вовк Ю.М., Журавльова Ю.П., Вовк О.Ю). Пристрій являє собою закріплений на дерев'яній основі комплекс м'яких тканин з імітацією шарів тіла людини та судин. Даний прототип не дає змоги тренуватися у зшиванні двох країв судини з використанням різних модифікацій судинного шва та повністю вироблений із штучних матеріалів, що не дає змоги відчути студентові як саме треба зшивати вологі препарати судин. Задача корисної моделі полягає у створенні спеціального пристрою для тренування студентів в техніці накладання різних модифікацій ручного судинного шва на вологі препарати судин. Поставлена задача вирішується тим, що пристрій являє собою два металеві вертикальні стрижні висотою по 10 см, які розташовані на пласкій дерев'яній основі на відстані 30 см один від одного. На висоті 5 см у кожному вертикальному стрижні вставлено горизонтальний стрижень трикутної форми довжиною 10 см та діаметром 3 мм, які направлені один до одного. На верхній поверхні кожного стрижня закріплено три кільцеві деталі на осях. Кожне кільце має шипи. Кільця діаметром 12, 10 та 7 мм. Найбільше розташоване ближче до вертикального стрижня, а найменше - до вільного кінця горизонтального стрижня. Посередині дерев'яної основи розташована силіконова підставка, яка імітує м'які тканини, на яких розташовуються судини. Такий пристрій дозволяє проводити тренування з накладання хірургічних судинних швів на вологі препарати судин, які у цей час розташовані на горизонтальних стрижнях пристрою та фіксовані шипами металевих кілець. Запропонована корисна модель пояснюється схематичним зображенням. Пристрій для навчального накладання судинного шва на вологі препарати складається з дерев'яної основи (1), вертикальних стрижнів (2), горизонтальних стрижнів (3), металевих кілець з шипами (4), осей металевих кілець (5), силіконової підставки (6). Запропонований пристрій працює таким чином: на горизонтальні осі одягається вологий препарат судини та кінці його фіксуються на шипах кілець. Посередині, де між горизонтальними стрижнями є проміжок, судина розрізається чи надрізається, що залежить від того, який саме судинний шов збираються тренувати в даний момент. Руки хірурга вкладаються на силіконову підставку. Після цього можна приступати до тренування накладання судинного шва. Таким чином, запропонований тренажерний пристрій дозволяє зручно оволодіти технічною методикою накладання швів на судини, а також навчитися методиці в'язання та зняття хірургічних вузлів на них протягом практичного заняття. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Пристрій для навчального накладання судинного шва на вологі препарати, що містить дерев'яну основу та металеві стрижні, який відрізняється тим, що в середній частині вертикальних стрижнів розміщені горизонтальні металеві стрижні з металевими кільцями і шипами, виконані з можливістю фіксації кінців вологих препаратів судин. 2. Пристрій за п. 1, який відрізняється тим, що у центрі дерев'яної основи закріплена м'яка силіконова підставка для рук хірурга, виконана з можливістю покращення умов утримання лігатур-трималок з послідовним прошиванням стінок судин. 1 UA 80638 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
