Спосіб забезпечення стійкості виробки при підошві, що здимається

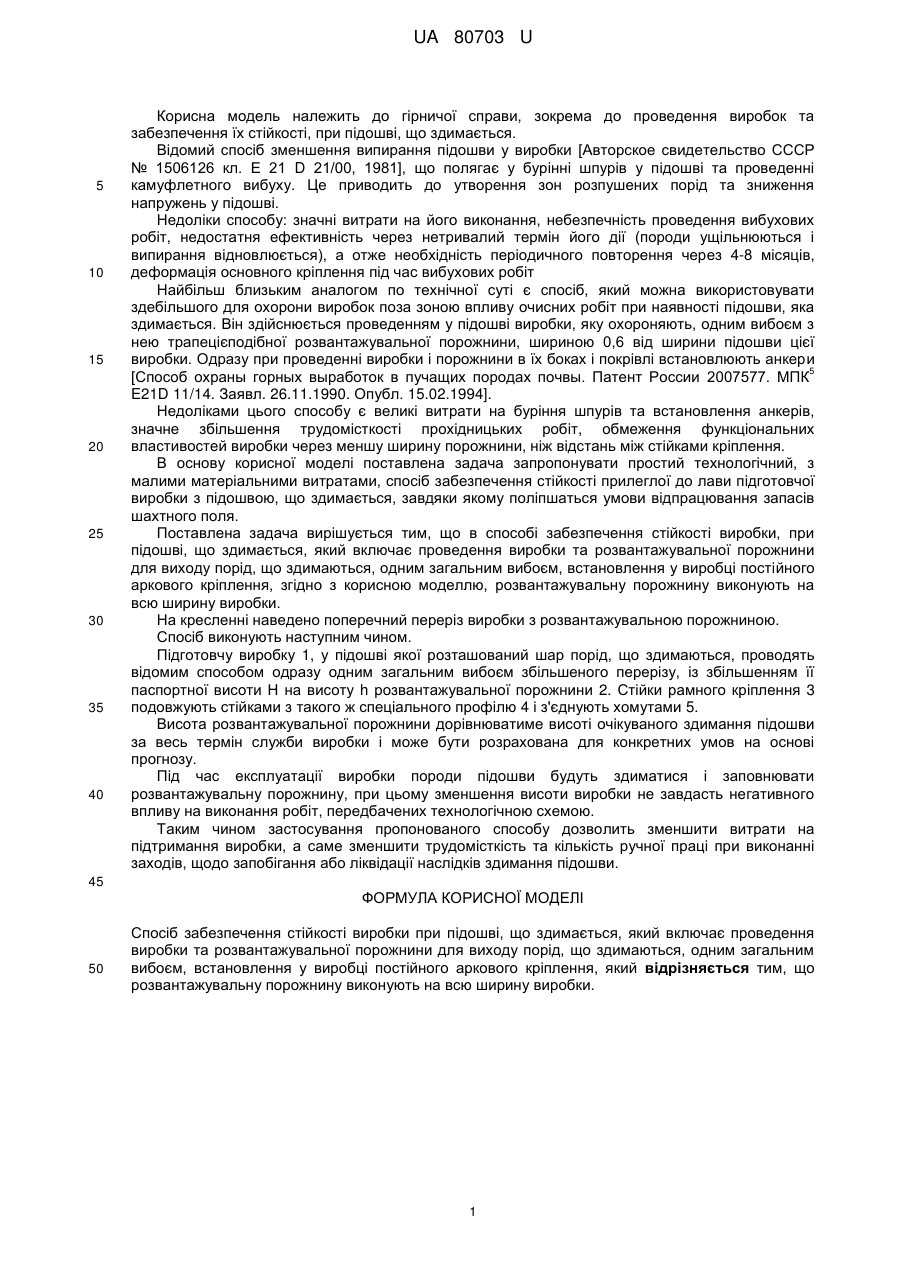

Реферат: UA 80703 U UA 80703 U 5 10 15 20 25 30 35 40 Корисна модель належить до гірничої справи, зокрема до проведення виробок та забезпечення їх стійкості, при підошві, що здимається. Відомий спосіб зменшення випирання підошви у виробки [Авторское свидетельство СССР № 1506126 кл. Е 21 D 21/00, 1981], що полягає у бурінні шпурів у підошві та проведенні камуфлетного вибуху. Це приводить до утворення зон розпушених порід та зниження напружень у підошві. Недоліки способу: значні витрати на його виконання, небезпечність проведення вибухових робіт, недостатня ефективність через нетривалий термін його дії (породи ущільнюються і випирання відновлюється), а отже необхідність періодичного повторення через 4-8 місяців, деформація основного кріплення під час вибухових робіт Найбільш близьким аналогом по технічної суті є спосіб, який можна використовувати здебільшого для охорони виробок поза зоною впливу очисних робіт при наявності підошви, яка здимається. Він здійснюється проведенням у підошві виробки, яку охороняють, одним вибоєм з нею трапецієподібної розвантажувальної порожнини, шириною 0,6 від ширини підошви цієї виробки. Одразу при проведенні виробки і порожнини в їх боках і покрівлі встановлюють анкери 5 [Способ охраны горных выработок в пучащих породах почвы. Патент России 2007577. МПК E21D 11/14. Заявл. 26.11.1990. Опубл. 15.02.1994]. Недоліками цього способу є великі витрати на буріння шпурів та встановлення анкерів, значне збільшення трудомісткості прохідницьких робіт, обмеження функціональних властивостей виробки через меншу ширину порожнини, ніж відстань між стійками кріплення. В основу корисної моделі поставлена задача запропонувати простий технологічний, з малими матеріальними витратами, спосіб забезпечення стійкості прилеглої до лави підготовчої виробки з підошвою, що здимається, завдяки якому поліпшаться умови відпрацювання запасів шахтного поля. Поставлена задача вирішується тим, що в способі забезпечення стійкості виробки, при підошві, що здимається, який включає проведення виробки та розвантажувальної порожнини для виходу порід, що здимаються, одним загальним вибоєм, встановлення у виробці постійного аркового кріплення, згідно з корисною моделлю, розвантажувальну порожнину виконують на всю ширину виробки. На кресленні наведено поперечний переріз виробки з розвантажувальною порожниною. Спосіб виконують наступним чином. Підготовчу виробку 1, у підошві якої розташований шар порід, що здимаються, проводять відомим способом одразу одним загальним вибоєм збільшеного перерізу, із збільшенням її паспортної висоти Н на висоту h розвантажувальної порожнини 2. Стійки рамного кріплення 3 подовжують стійками з такого ж спеціального профілю 4 і з'єднують хомутами 5. Висота розвантажувальної порожнини дорівнюватиме висоті очікуваного здимання підошви за весь термін служби виробки і може бути розрахована для конкретних умов на основі прогнозу. Під час експлуатації виробки породи підошви будуть здиматися і заповнювати розвантажувальну порожнину, при цьому зменшення висоти виробки не завдасть негативного впливу на виконання робіт, передбачених технологічною схемою. Таким чином застосування пропонованого способу дозволить зменшити витрати на підтримання виробки, а саме зменшити трудомісткість та кількість ручної праці при виконанні заходів, щодо запобігання або ліквідації наслідків здимання підошви. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб забезпечення стійкості виробки при підошві, що здимається, який включає проведення виробки та розвантажувальної порожнини для виходу порід, що здимаються, одним загальним вибоєм, встановлення у виробці постійного аркового кріплення, який відрізняється тим, що розвантажувальну порожнину виконують на всю ширину виробки. 1 UA 80703 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
