Енергетична установка

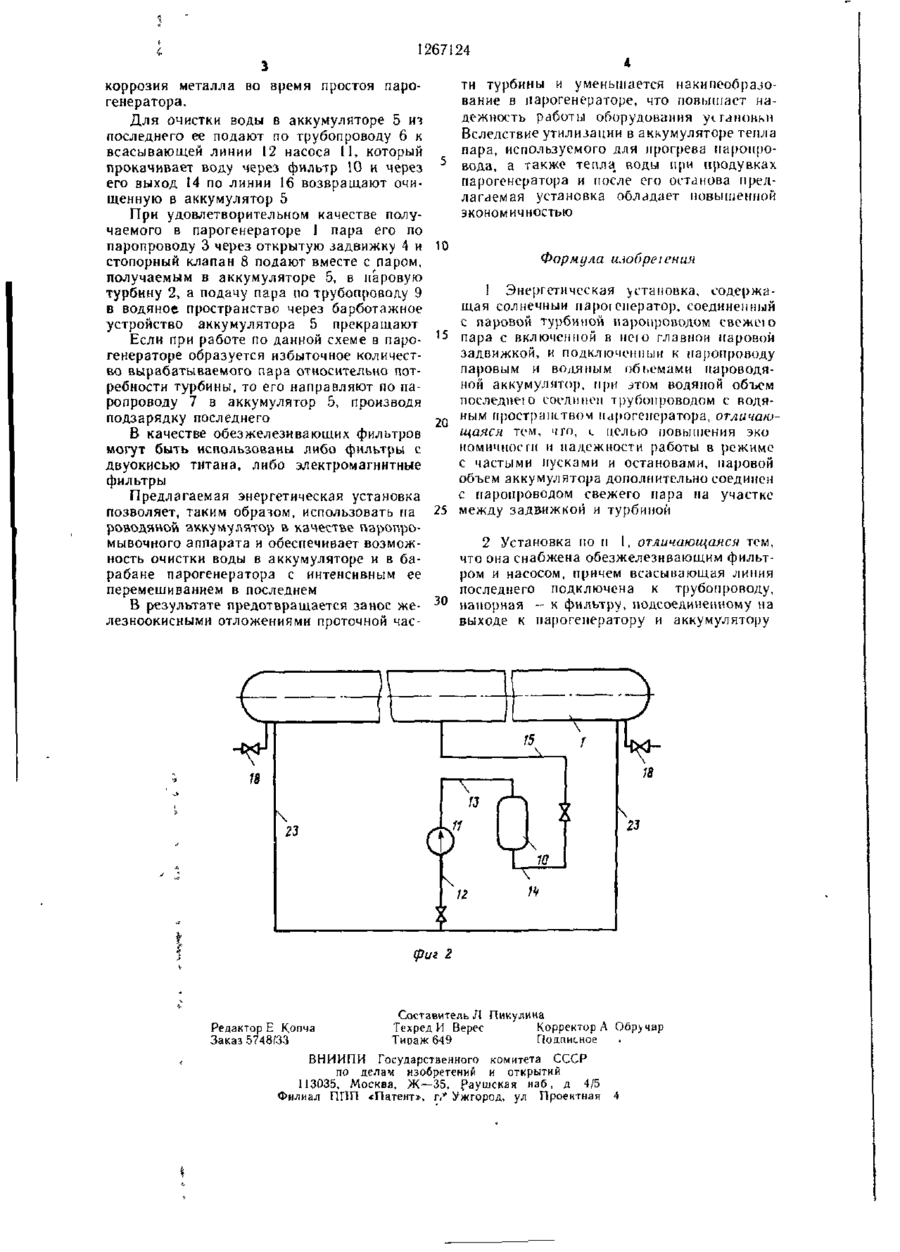

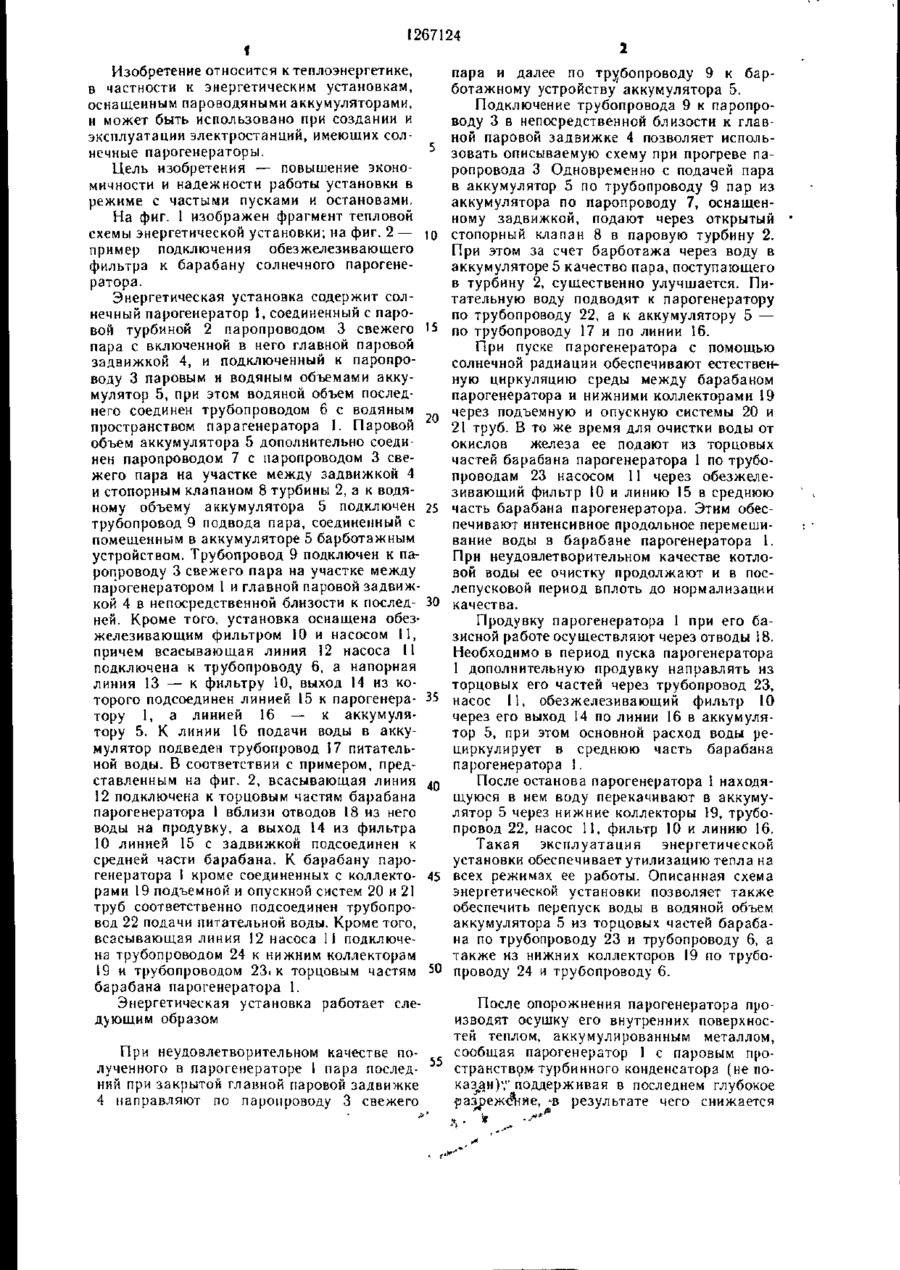

Изобретение относится к теплоэнергетике и м'ожет быть использовано при создании и эксплуатации электростанций, имеющих солнечные парогенераторы (ПГ). Изобретение позволяет повысить экономичность и надежность работы установки с частыми пусками и остановами путем обеспечения возможности очистки пара и воды в процессе работы. При неудовлетворитель ном качестве полученного в ПГ 1 пара последний по трубопроводу (Т) 9 направляют в барботажное устройство аккумулятора 5 на промывку. Очищенный пар по паропроводу 7 через клапан 8 подается в турбину 2. При пуске ПГ обеспечивается естественная циркуляция среды между барабаном ПГ 1 и нижними коллекторами 19 через подъемную и опускную системы 20 и 21 труб. В то же время для очистки воды от окислов железа она из торцовых частей барабана ПГ 1 отводится в Т 23, далее насосом (Н) 11 подается через фильтр 10 и линию 15 в среднюю часть барабана ПГ 1. Этим обеспечивается интенсивное продольное перемешивание воды в барабане ПГ 1. При неудовлетворительном качестве котловой воды ее очистку продолжают и в послепусковой период вплоть до нормализации качества. Для очистки воды в аккумуляторе 5 из последнего ее подают no T 6 к всасывающей линии 12 Н. Н 11 прокачивает воду через фильтр 10 и через его выход 14 по линии 16 возвращает очищенной в аккумулятор 5. 1 з.п. ф-лы. 2 ил. ГС to 1267124 1 Изобретение относится к теплоэнергетике, пара и далее по трубопроводу 9 к барв частности к энергетическим установкам, ботажному устройству аккумулятора 5. оснащенным пароводяными аккумуляторами, Подключение трубопровода 9 к паропрои может быть использовано при создании и воду 3 в непосредственной близости к главэксплуатации электростанций, имеющих солной паровой задвижке 4 позволяет испольнечные парогенераторы. зовать описываемую схему при прогреве паЦель изобретения — повышение эконоропровода 3 Одновременно с подачей пара мичности и надежности работы установки в в аккумулятор 5 по трубопроводу 9 пар из режиме с частыми пусками и остановами. аккумулятора по паропроводу 7, оснащенному задвижкой, подают через открытый На фиг. 1 изображен фрагмент тепловой схемы энергетической установки; на фиг. 2 — 10 стопорный клапан 8 в паровую турбину 2. пример подключения обезжелезивающего При этом за счет барботажа через воду в фильтра к барабану солнечного парогенеаккумуляторе 5 качество пара, поступающего ратора. в турбину 2, существенно улучшается. ПиЭнергетическая установка содержит солтательную воду подводнт к парогенератору нечный парогенератор I, соединенный с паропо трубопроводу 22, а к аккумулятору 5 — вой турбиной 2 паропроводом 3 свежего 1 5 по трубопроводу 17 и по линии 16. пара с включенной в него главной паровой При пуске парогенератора с помощью задвижкой 4, и подключенный к паропросолнечной радиации обеспечивают естественводу 3 паровым и водяным объемами аккуную циркуляцию среды между барабаном мулятор 5, при этом водяной объем последпарогенератора и нижними коллекторами 19 него соединен трубопроводом 6 с водяным 2 через подъемную и опускную системы 20 и 0 пространством парагенератора 1. Паровой 21 труб. В то же время для очистки воды от объем аккумулятора 5 дополнительно соедиокислов железа ее подают из торцовых нен паропроводом 7 с паропроводом 3 свечастей барабана парогенератора 1 по трубожего пара на участке между задвижкой 4 проводам 23 насосом 11 через обезжелеи стопорным клапаном 8 турбины 2, а к водязивающий фильтр 10 и линию 15 в среднюю ному объему аккумулятора 5 подключен 25 часть барабана парогенератора. Этим обеструбопровод 9 подвода пара, соединенный с печивают интенсивное продольное перемешипомещенным в аккумуляторе 5 барботажным вание воды в барабане парогенератора 1. устройством. Трубопровод 9 подключен к паПри неудовлетворительном качестве котлоропроводу 3 свежего пара на участке между вой воды ее очистку продолжают и в поспарогенератором 1 и главной паровой задвижлепусковой период вплоть до нормализации кой 4 в непосредственной близости к послед- 30 качества. ней. Кроме того, установка оснащена обезПродувку парогенератора 1 при его бажелезивающим фильтром 10 и насосом 11, зисной работе осуществляют через отводы 18. причем всасывающая линия 12 насоса 11 Необходимо в период пуска парогенератора подключена к трубопроводу 6, а напорная 1 дополнительную продувку направлять из линия 13 — к фильтру 10, выход 14 из которцовых его частей через трубопровод 23, торого подсоединен линией 15 к парогенера- 35 насос 11, обезжелезивающий фильтр 10 тору 1, а линией 16 — к аккумулячерез его выход 14 по линии 16 в аккумулятору 5. К линии 16 подачи воды в аккутор 5, при этом основной расход воды ремулятор подведен трубопровод 17 питательциркулирует в среднюю часть барабана ной воды. В соответствии с примером, предпарогенератора 1. ставленным на фиг. 2, всасывающая линия 4 0 После останова парогенератора 1 находя12 подключена к торцовым частям барабана щуюся в нем воду перекачивают в аккумупарогенератора 1 вблизи отводов 18 из него лятор 5 через нижние коллекторы 19, трубоводы на продувку, а выход 14 из фильтра провод 22, насос 11, фильтр 10 и линию 16. 10 линией 15 с задвижкой подсоединен к Такая эксплуатация энергетической средней части барабана. К барабану пароустановки обеспечивает утилизацию тепла на генератора 1 кроме соединенных с коллекто- 45 всех режимах ее работы. Описанная схема рами 19 подъемной и опускной систем 20 и 21 энергетической установки позволяет также труб соответственно подсоединен трубопрообеспечить перепуск воды в водяной объем вод 22 подачи питательной воды. Кроме того, аккумулятора 5 из торцовых частей барабавсасывающая линия 12 насоса 11 подключена по трубопроводу 23 и трубопроводу 6, а на трубопроводом 24 к нижним коллекторам т а к ж е из нижних коллекторов 19 по трубо19 и трубопроводом 2 3 . к торцовым частям 5 0 проводу 24 и трубопроводу 6. барабана парогенератора 1. Энергетическая установка работает слеПосле опорожнения парогенератора продующим образом изводят осушку его внутренних поверхностей теплом, аккумулированным металлом, сообщая парогенератор 1 с паровым проПри неудовлетворительном качестве полученного в парогенераторе 1 пара послед- 55 странством-турбинного конденсатора (не показан) 4 ;'поддерживая в последнем глубокое ний при закрытой главной паровой задвижке разрежение, 'В результате чего снижается 4 направляют по паропроводу 3 свежего 1267124 коррозия металла во время простоя парогенератора. Для очистки воды в аккумуляторе 5 из последнего ее подают по трубопроводу 6 к всасывающей линии 12 насоса 11, который прокачивает воду через фильтр 10 и через его выход 14 по линии 16 возвращают очищенную в аккумулятор 5 При удовлетворительном качестве получаемого в парогенераторе 1 пара его по паропроводу 3 через открытую задвижку 4 и стопорный клапан 8 подают вместе с паром, получаемым в аккумуляторе 5, в паровую турбину 2, а подачу пара по трубопроводу 9 в водяное пространство через барботажное устройство аккумулятора 5 прекращают Если при работе по данной схеме в парогенераторе образуется избыточное количество вырабатываемого пара относительно потребности турбины, то его направляют по паропроводу 7 в аккумулятор 5, производя подзарядку последнего В качестве обезжелезивающих фильтров могут быть использованы либо фильтры с двуокисью титана, либо электромагнитные фильтры Предлагаемая энергетическая установка позволяет, таким образом, использовать па роводяной аккумулятор в качестве паропромывочного аппарата и обеспечивает возможность очистки воды в аккумуляторе и в барабане парогенератора с интенсивным ее перемешиванием в последнем В результате предотвращается занос железноокисными отложениями проточной час ти турбины и уменьшается накипеобра„ювание в парогенераторе, что повышает надежность работы оборудования установки Вследствие утилизации в аккумуляторе тепла пара, используемого для прогрева паропровода, а также тепла коды при продувках парогенератора и после его останова предлагаемая установка обладает повышенной экономичностью 10 Формула и.юбреіения I Энергетическая установка, содержащая солнечный пароїснератор, соединенный с паровой турбиной паропроводом свежею 15 пара с включенной в него главной паровой задвижкой, и подключенный к паропроводу паровым и водяным объемами пароводяной аккумулятор, при зтом водяной объем последнею соединен трубопроводом с водяным пространством парогенератора, отличаю20 щаяся тем, чго, L целью повышения эко комичности и надежности работы в режиме с частыми пусками и остановами, паровой объем аккумулятора дополнительно соединен с паропроводом свежего пара на участке 25 между задвижкой и турбиной ' 2 Установка по и I, отличающаяся тем, что она снабжена обезжелезивающим фильтром и насосом, причем всасывающая линия последнего подключена к трубопроводу, напорная — к фильтру, подсоединенному на выходе к парогенератору и аккумулятору фиг 2 Редактор Е Заказ 5748/33 Составитель/1 Пикулина Техред И Верес Корректор А Обру чар Тираж 649 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент», г.* Ужгород, ул Проектная 4
