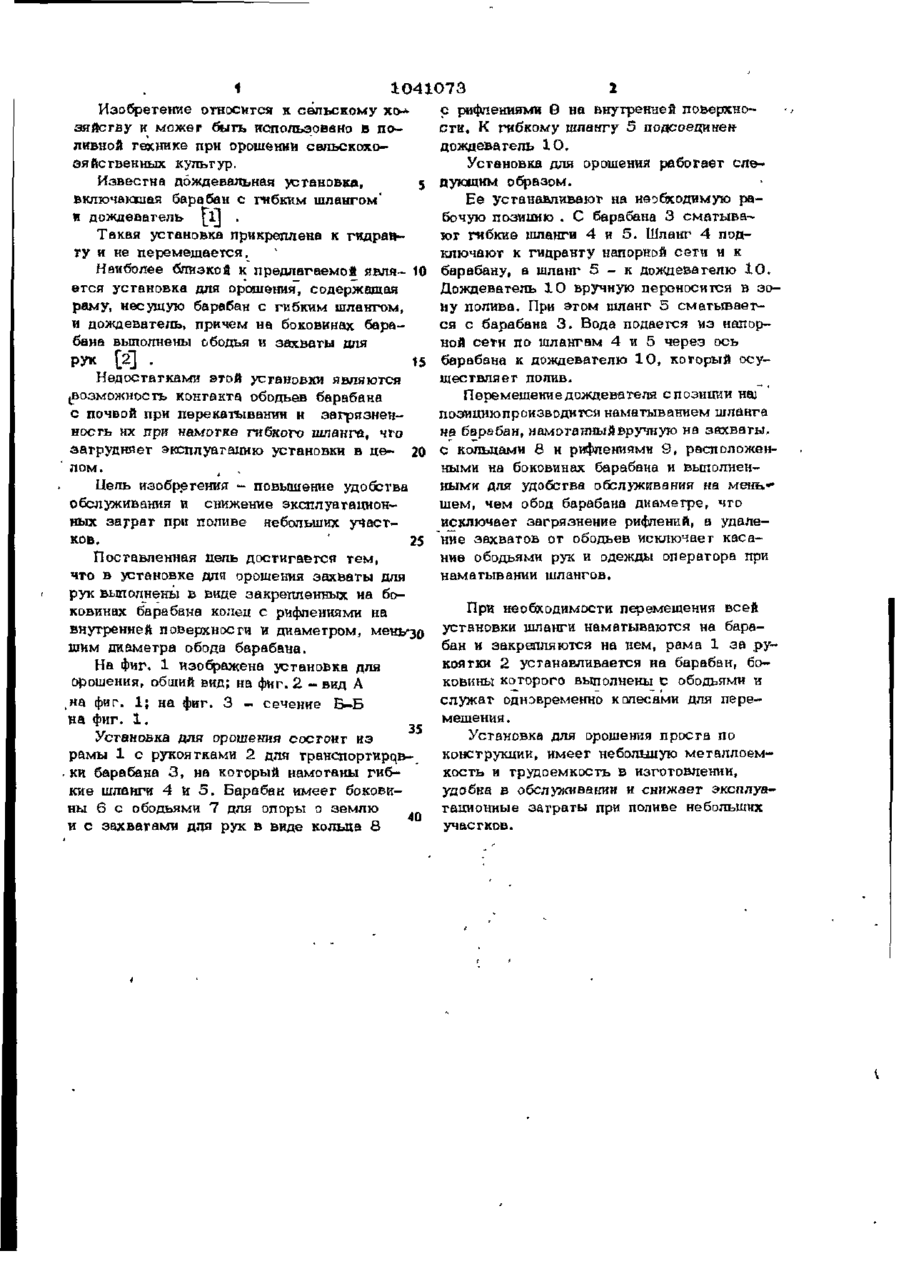

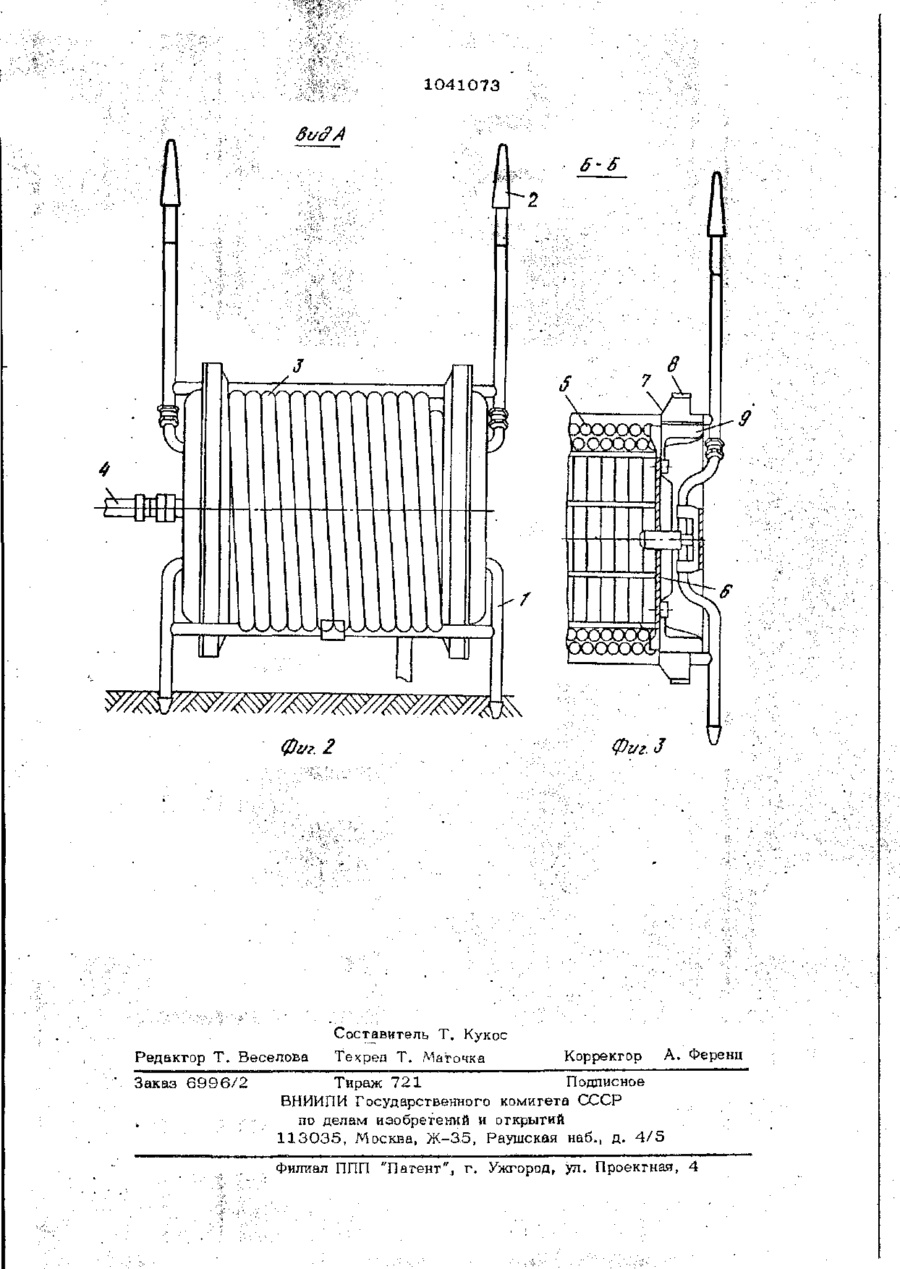

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИН (19) Ш.» 1041073 А 3(5D A 01 G 2 5 / 0 9 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 2 7 6 0 2 8 5 / 3 0 - 1 5 ' u ^ ' " ' '* ; (22) 28.04.79 • ( 4 6 ) 1 5 , 0 9 . 8 3 . Бюл. № 3 4 ( 7 2 ) Г. В. Кайдалов, В. Т. Саговский и Э. Н. Смогкин (53) 631.347.1 (088.8) •(56) 1. Голы М. Оросительные'мелиорации. М., "Копос", 1977, 1 5 4 - 1 5 5 , 2 . Патент ФРГ № 1 2 2 2 3 1 2 , кл. 4 5 і 2 5 / 1 2 , 1 9 6 6 . ( 5 4 ) ( 5 7 ) УСТАНОВКА ДЛЯ ОРОШЕНИЯ, содержащая раму, несущую барабан с гибким шлангом, и дождеватель, причем на боковинах барабана выполнены ободья и захваты для рук, о т л и ч а ю щ а я с я гем, что, с цепью повышения удобства обслуживания и снижения эксплуатационных затрат при поливе небольших участков, захваты для рук выполнены в виде закрепленных на боковинах барабана колец с рифлениями на внутренней поверхности и диаметром, меньшим диаметра обода барабана. •*» '>*••• в Ршт.Г 1041073 Изобретение относится к сельскому с рифлениями в на внутренней поверхноэяйсгву и может быть использовано в пос т и . К гибкому шлангу 5 подсоединенливной технике при орошении сельскоходождеватель 1 0 . зяйственных культур. Установка для орошения работает с л е Известна дождевальная установка, 5 дующим образом. Ее устанавливают на необходимую р а включающая барабан с гибким шлангом' бочую позицию . С барабана 3 с м а т ы в а и дождеватель \f\ . ют гибкие шланги 4 и 5 . Шланг 4 п о д Такая установка прикреплена к гидранключают к гидранту напорной с е г и и к ту и не перемещается. Наиболее близкой к предлагаемой явля- 10 барабану, а шланг 5 - к дождевателю 1 0 . Дождеватель 1 0 вручную переносится в з о егся установка для орошения, содержащая ну полива. При этом шланг 5 с м а т ы в а е т раму, несущую барабан с гибким шлангом, с я с барабана 3 . Вода подается и з напори дождеватель, причем на боковинах бараной сети по шлангам 4 и 5 через ось бана выполнены ободья и захваты для рук [2] . 15 барабана к дождевателю 1 0 , который осуществляет полив. Недостатками этой установки являются Перемещение дождевателя спозиіши на) (Возможность контакта ободьев барабана позициюпроизводится наматыванием шланга с почвой при перекатывании и з а г р я з н е н на барабан, намоганныйвручную на захваты. ность их при намотке гибкого шланга, что затрудняет эксплуатацию установки в ц е - 20 с кольцами 8 и рифлениями 9, расположенными на боковинах барабана и выполненлом. ^ , ными для удобства обслуживания на м е н ь Цель изобретения - повышение удобства шем, чем обод барабана диаметре, что обслуживания и снижение эксплуатационисключает загрязнение рифлений, а удаленых з а т р а т при поливе небольших участние захватов от ободьев исключает к а с а ков. 25 ние ободьями рук и одежды оператора при Поставленная цель достигается т е м , наматывании шлангов. чго в установке для орошения з а х в а т ы для рук выполнены в вице закрепленных на боПри необходимости перемещения всей ковинах барабана колец с рифлениями на внутренней поверхности и диаметром, менъ-30 установки шланги наматываются на барабан и закрепляются на нем, рама 1 з а р у шим диаметра обода барабана. коятки 2 устанавливается на барабан, боНа фиг. 1 изображена установка для ковины которого выполнены с ободьями и орошения, общий вид; на фиг. 2 - вид А с л у ж а т одновременно колесами для п е р е ,на фиг. 1 ; на фиг. 3 - сечение Б - Б мещения . на фиг. 1 . 35 Установка для орошения проста по Установка для орошения состоит и з конструкции, имеет небольшую м е т а л л о е м рамы 1 с рукоятками 2 для гранспортирцвкость и трудоемкость в изготовлении, . ки барабана 3 , на который намотаны г и б удобна в обслуживании и снижает эксплуакие шланги 4 и 5 . Барабан имеет боковитационные затраты при попиве небольших ны 6 с ободьями 7 для опоры о землю участков. и с захватами для рук в виде кольца 8 * ' • 1041073 6~6 Фиг. 2 Редактор Т. Веселова Заказ 6996/2 Составитель Т. Кукос Техред Т. /Маточка Фш.З Корректор А. Ференц Тираж 721 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-3.5, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
