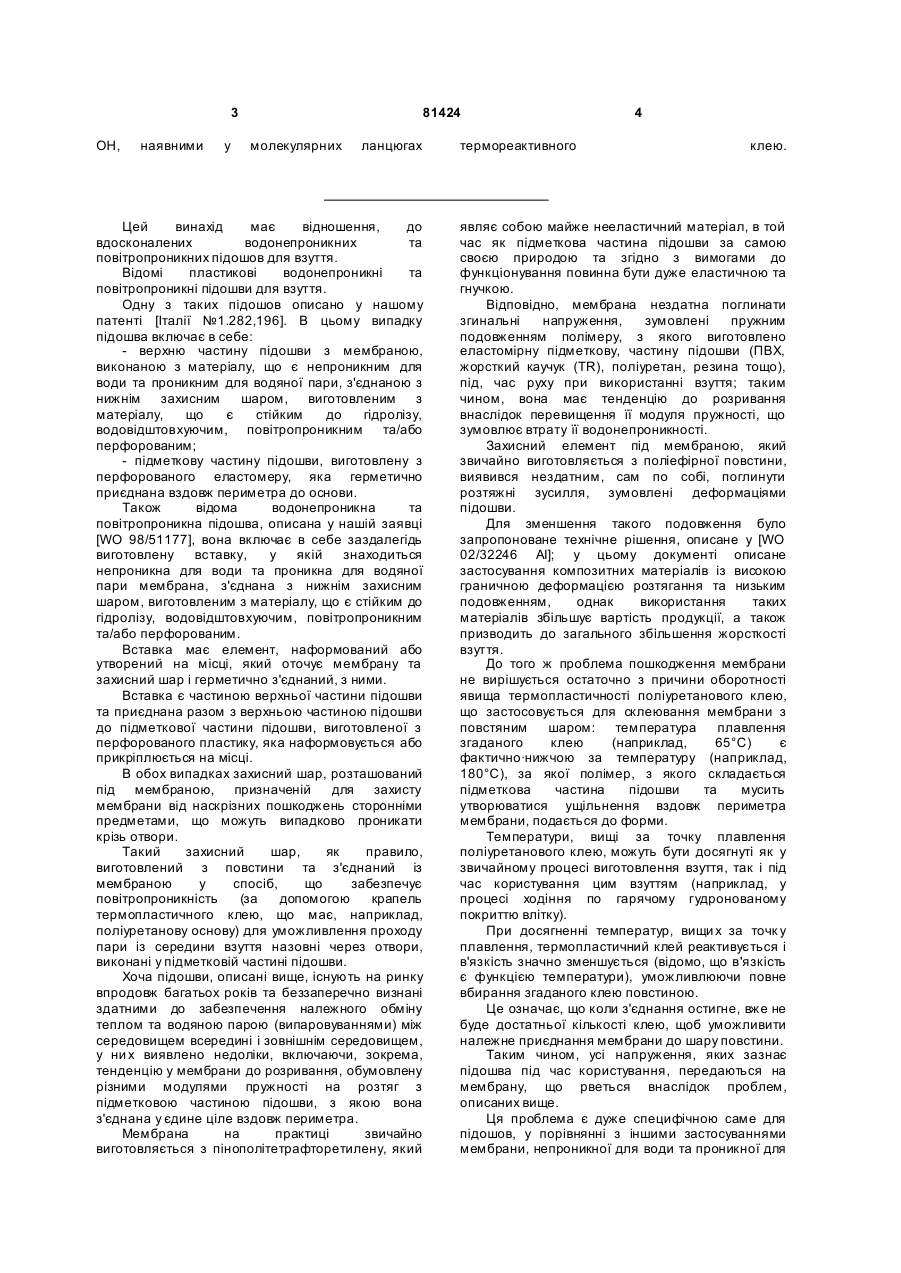

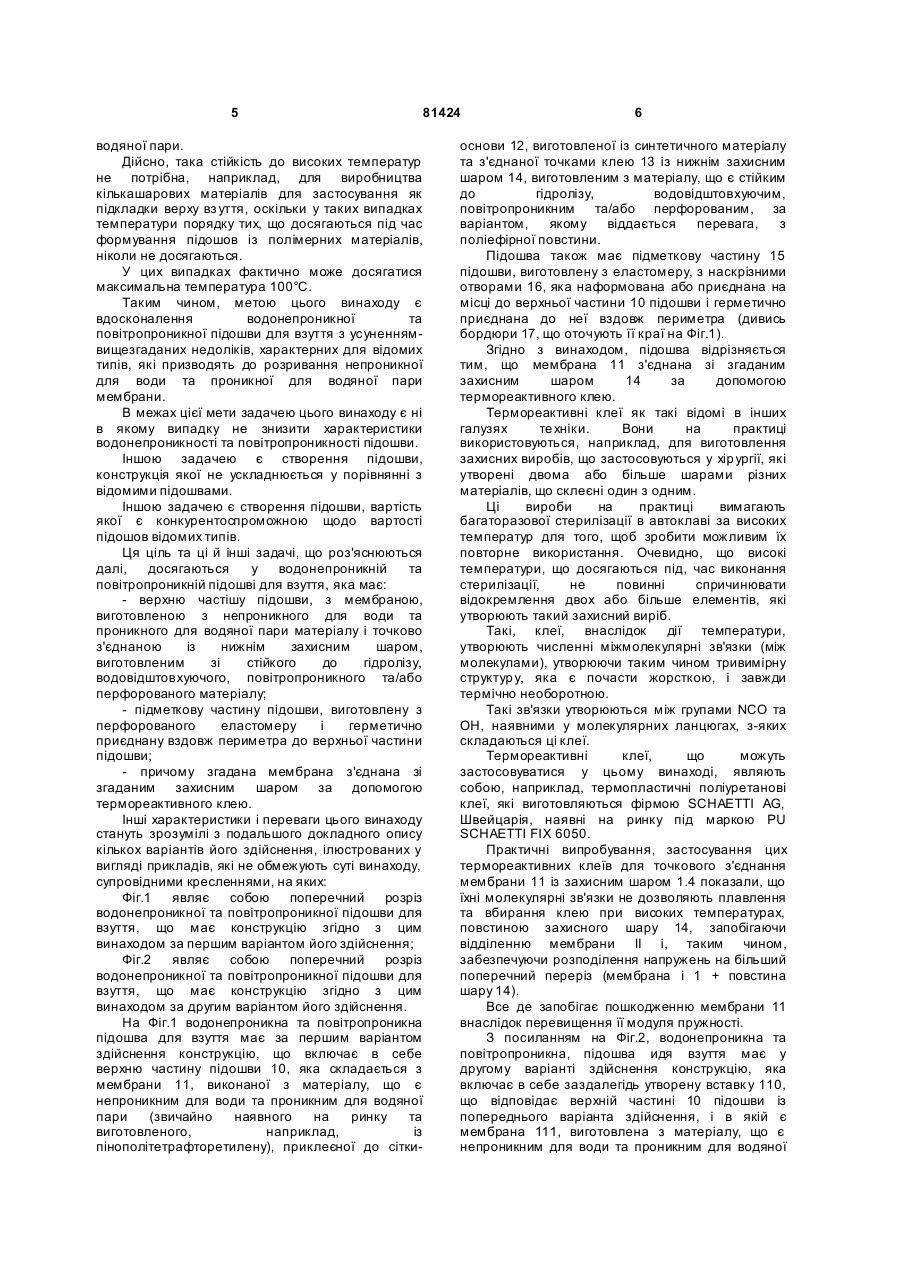

Водонепроникна та повітропроникна підошва для взуття

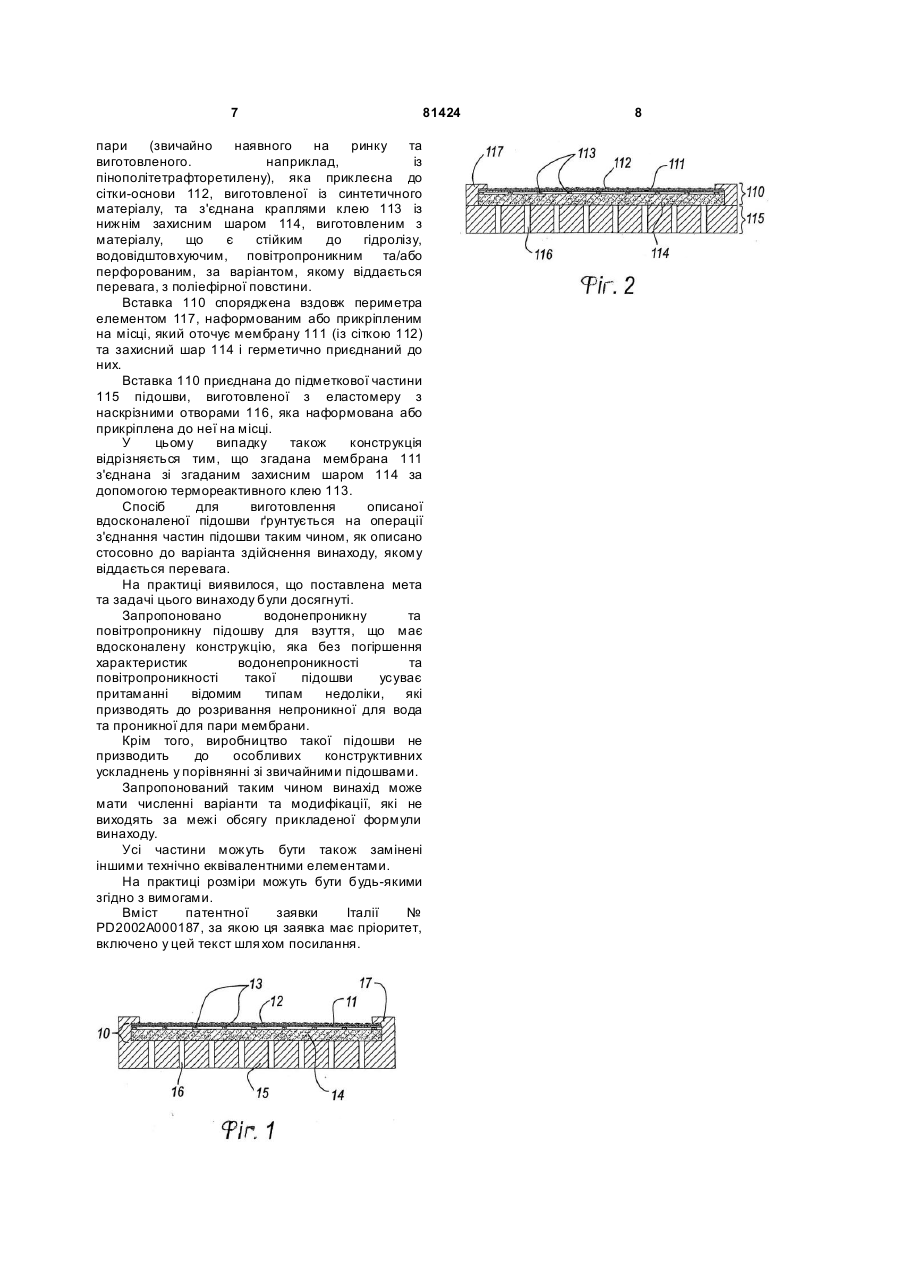

1. Водонепроникна та повітропроникна підошва для взуття, яка має: - верхню частину (10, 110) підошви, з мембраною (11, 111), виготовленою з непроникного для води та проникного для водяної пари матеріалу і точково з'єднаною із нижнім захисним шаром (14, 114), виготовленим зі стійкого до гідролізу, водовідштовхуючого, повітропроникного та/або перфорованого матеріалу; - підметкову частину (15, 115) підошви, виготовлену з перфорованого еластомеру і герметично приєднану вздовж периметра до верхньої частини (10, 110) підошви; яка відрізняється тим, що згадана мембрана (11, 111) з'єднана зі згаданим захисним шаром (14, 114) за допомогою термореактивного клею (13, 113). 2. Підошва за п. 1, яка відрізняється тим, що згадана мембрана (11) та згаданий з'єднаний з нею захисний шар (14) герметично приєднані до згаданої підметкової частини (15) підошви, яка наформована або прикріплена на місці до згаданої верхньої частини (10) підошви. 3. Підошва за п. 1, яка відрізняється тим, що згадана мембрана (111) та згаданий захисний шар (114) є компонентами верхньої частини (110) підошви із заздалегідь виконаною вставкою, яка включає в себе розташований вздовж периметра елемент (117), наформований або утворений на місці, який оточує згадану мембрану (111) та згаданий захисний шар (114) і герметично приєднаний до них, а згадана вставка (110) приєднана до підметкової частини (115) підошви, наформованої або приєднаної до неї на місці. 2 (19) 1 3 ОН, наявними у 81424 молекулярних ланцюгах Цей винахід має відношення, до вдосконалених водонепроникних та повітропроникних підошов для взуття. Відомі пластикові водонепроникні та повітропроникні підошви для взуття. Одну з таких підошов описано у нашому патенті [Італії №1.282,196]. В цьому випадку підошва включає в себе: - верхню частину підошви з мембраною, виконаною з матеріалу, що є непроникним для води та проникним для водяної пари, з'єднаною з нижнім захисним шаром, виготовленим з матеріалу, що є стійким до гідролізу, водовідштовхуючим, повітропроникним та/або перфорованим; - підметкову частину підошви, виготовлену з перфорованого еластомеру, яка герметично приєднана вздовж периметра до основи. Також відома водонепроникна та повітропроникна підошва, описана у нашій заявці [WO 98/51177], вона включає в себе заздалегідь виготовлену вставку, у якій знаходиться непроникна для води та проникна для водяної пари мембрана, з'єднана з нижнім захисним шаром, виготовленим з матеріалу, що є стійким до гідролізу, водовідштовхуючим, повітропроникним та/або перфорованим. Вставка має елемент, наформований або утворений на місці, який оточує мембрану та захисний шар і герметично з'єднаний, з ними. Вставка є частиною верхньої частини підошви та приєднана разом з верхньою частиною підошви до підметкової частини підошви, виготовленої з перфорованого пластику, яка наформовується або прикріплюється на місці. В обох випадках захисний шар, розташований під мембраною, призначеній для захисту мембрани від наскрізних пошкоджень сторонніми предметами, що можуть випадково проникати крізь отвори. Такий захисний шар, як правило, виготовлений з повстини та з'єднаний із мембраною у спосіб, що забезпечує повітропроникність (за допомогою крапель термопластичного клею, що має, наприклад, поліуретанову основу) для уможливлення проходу пари із середини взуття назовні через отвори, виконані у підметковій частині підошви. Хоча підошви, описані вище, існують на ринку впродовж багатьох років та беззаперечно визнані здатними до забезпечення належного обміну теплом та водяною парою (випаровуваннями) між середовищем всередині і зовнішнім середовищем, у ни х виявлено недоліки, включаючи, зокрема, тенденцію у мембрани до розривання, обумовлену різними модулями пружності на розтяг з підметковою частиною підошви, з якою вона з'єднана у єдине ціле вздовж периметра. Мембрана на практиці звичайно виготовляється з пінополітетрафторетилену, який термореактивного 4 клею. являє собою майже нееластичний матеріал, в той час як підметкова частина підошви за самою своєю природою та згідно з вимогами до функціонування повинна бути дуже еластичною та гнучкою. Відповідно, мембрана нездатна поглинати згинальні напруження, зумовлені пружним подовженням полімеру, з якого виготовлено еластомірну підметкову, частину підошви (ПВХ, жорсткий каучук (TR), поліуретан, резина тощо), під, час руху при використанні взуття; таким чином, вона має тенденцію до розривання внаслідок перевищення її модуля пружності, що зумовлює втрату її водонепроникності. Захисний елемент під мембраною, який звичайно виготовляється з поліефірної повстини, виявився нездатним, сам по собі, поглинути розтяжні зусилля, зумовлені деформаціями підошви. Для зменшення такого подовження було запропоноване технічне рішення, описане у [WO 02/32246 AI]; у цьому документі описане застосування композитних матеріалів із високою граничною деформацією розтягання та низьким подовженням, однак використання таких матеріалів збільшує вартість продукції, а також призводить до загального збільшення жорсткості взуття. До того ж проблема пошкодження мембрани не вирішується остаточно з причини оборотності явища термопластичності поліуретанового клею, що застосовується для склеювання мембрани з повстяним шаром: температура плавлення згаданого клею (наприклад, 65°С) є фактично·нижчою за температуру (наприклад, 180°С), за якої полімер, з якого складається підметкова частина підошви та мусить утворюватися ущільнення вздовж периметра мембрани, подається до форми. Температури, вищі за точку плавлення поліуретанового клею, можуть бути досягнуті як у звичайному процесі виготовлення взуття, так і під час користування цим взуттям (наприклад, у процесі ходіння по гарячому гудронованому покриттю влітку). При досягненні температур, вищи х за точк у плавлення, термопластичний клей реактивується і в'язкість значно зменшується (відомо, що в'язкість є функцією температури), уможливлюючи повне вбирання згаданого клею повстиною. Це означає, що коли з'єднання остигне, вже не буде достатньої кількості клею, щоб уможливити належне приєднання мембрани до шару повстини. Таким чином, усі напруження, яких зазнає підошва під час користування, передаються на мембрану, що рветься внаслідок проблем, описаних вище. Ця проблема є дуже специфічною саме для підошов, у порівнянні з іншими застосуваннями мембрани, непроникної для води та проникної для 5 81424 водяної пари. Дійсно, така стійкість до високих температур не потрібна, наприклад, для виробництва кількашарових матеріалів для застосування як підкладки верху вз уття, оскільки у таких випадках температури порядку тих, що досягаються під час формування підошов із полімерних матеріалів, ніколи не досягаються. У цих випадках фактично може досягатися максимальна температура 100°С. Таким чином, метою цього винаходу є вдосконалення водонепроникної та повітропроникної підошви для взуття з усуненнямвищезгаданих недоліків, характерних для відомих типів, які призводять до розривання непроникної для води та проникної для водяної пари мембрани. В межах цієї мети задачею цього винаходу є ні в якому випадку не знизити характеристики водонепроникності та повітропроникності підошви. Іншою задачею є створення підошви, конструкція якої не ускладнюється у порівнянні з відомими підошвами. Іншою задачею є створення підошви, вартість якої є конкурентоспроможною щодо вартості підошов відомих типів. Ця ціль та ці й інші задачі, що роз'яснюються далі, досягаються у водонепроникній та повітропроникній підошві для взуття, яка має: - верхню частішу підошви, з мембраною, виготовленою з непроникного для води та проникного для водяної пари матеріалу і точково з'єднаною із нижнім захисним шаром, виготовленим зі стійкого до гідролізу, водовідштовхуючого, повітропроникного та/або перфорованого матеріалу; - підметкову частину підошви, виготовлену з перфорованого еластомеру і герметично приєднану вздовж периметра до верхньої частини підошви; - причому згадана мембрана з'єднана зі згаданим захисним шаром за допомогою термореактивного клею. Інші характеристики і переваги цього винаходу стануть зрозумілі з подальшого докладного опису кількох варіантів його здійснення, ілюстрованих у вигляді прикладів, які не обмежують суті винаходу, супровідними кресленнями, на яких: Фіг.1 являє собою поперечний розріз водонепроникної та повітропроникної підошви для взуття, що має конструкцію згідно з цим винаходом за першим варіантом його здійснення; Фіг.2 являє собою поперечний розріз водонепроникної та повітропроникної підошви для взуття, що має конструкцію згідно з цим винаходом за другим варіантом його здійснення. На Фіг.1 водонепроникна та повітропроникна підошва для взуття має за першим варіантом здійснення конструкцію, що включає в себе верхню частину підошви 10, яка складається з мембрани 11, виконаної з матеріалу, що є непроникним для води та проникним для водяної пари (звичайно наявного на ринку та виготовленого, наприклад, із пінополітетрафторетилену), приклеєної до сітки 6 основи 12, виготовленої із синтетичного матеріалу та з'єднаної точками клею 13 із нижнім захисним шаром 14, виготовленим з матеріалу, що є стійким до гідролізу, водовідштовхуючим, повітропроникним та/або перфорованим, за варіантом, якому віддається перевага, з поліефірної повстини. Підошва також має підметкову частину 15 підошви, виготовлену з еластомеру, з наскрізними отворами 16, яка наформована або приєднана на місці до верхньої частини 10 підошви і герметично приєднана до неї вздовж периметра (дивись бордюри 17, що оточують її краї на Фіг.1). Згідно з винаходом, підошва відрізняється тим, що мембрана 11 з'єднана зі згаданим захисним шаром 14 за допомогою термореактивного клею. Термореактивні клеї як такі відомі в інших галузях те хніки. Вони на практиці використовуються, наприклад, для виготовлення захисних виробів, що застосовуються у хір ургії, які утворені двома або більше шарами різних матеріалів, що склеєні один з одним. Ці вироби на практиці вимагають багаторазової стерилізації в автоклаві за високих температур для того, щоб зробити можливим їх повторне використання. Очевидно, що високі температури, що досягаються під, час виконання стерилізації, не повинні спричинювати відокремлення двох або більше елементів, які утворюють такий захисний виріб. Такі, клеї, внаслідок дії температури, утворюють численні міжмолекулярні зв'язки (між молекулами), утворюючи таким чином тривимірну структур у, яка є почасти жорсткою, і завжди термічно необоротною. Такі зв'язки утворюються між групами NCO та ОН, наявними у молекулярних ланцюгах, з-яких складаються ці клеї. Термореактивні клеї, що можуть застосовуватися у цьому винаході, являють собою, наприклад, термопластичні поліуретанові клеї, які виготовляються фірмою SCHAETTI AG, Швейцарія, наявні на ринку під маркою PU SCHAETTI FIX 6050. Практичні випробування, застосування цих термореактивних клеїв для точкового з'єднання мембрани 11 із захисним шаром 1.4 показали, що їхні молекулярні зв'язки не дозволяють плавлення та вбирання клею при високих температурах, повстиною захисного шару 14, запобігаючи відділенню мембрани II і, таким чином, забезпечуючи розподілення напружень на більший поперечний переріз (мембрана і 1 + повстина шару 14). Все де запобігає пошкодженню мембрани 11 внаслідок перевищення її модуля пружності. З посиланням на Фіг.2, водонепроникна та повітропроникна, підошва идя взуття має у другому варіанті здійснення конструкцію, яка включає в себе заздалегідь утворену вставк у 110, що відповідає верхній частині 10 підошви із попереднього варіанта здійснення, і в якій є мембрана 111, виготовлена з матеріалу, що є непроникним для води та проникним для водяної 7 81424 пари (звичайно наявного на ринку та виготовленого. наприклад, із пінополітетрафторетилену), яка приклеєна до сітки-основи 112, виготовленої із синтетичного матеріалу, та з'єднана краплями клею 113 із нижнім захисним шаром 114, виготовленим з матеріалу, що є стійким до гідролізу, водовідштовхуючим, повітропроникним та/або перфорованим, за варіантом, якому віддається перевага, з поліефірної повстини. Вставка 110 споряджена вздовж периметра елементом 117, наформованим або прикріпленим на місці, який оточує мембрану 111 (із сіткою 112) та захисний шар 114 і герметично приєднаний до них. Вставка 110 приєднана до підметкової частини 115 підошви, виготовленої з еластомеру з наскрізними отворами 116, яка наформована або прикріплена до неї на місці. У цьому випадку також конструкція відрізняється тим, що згадана мембрана 111 з'єднана зі згаданим захисним шаром 114 за допомогою термореактивного клею 113. Спосіб для виготовлення описаної вдосконаленої підошви ґрунтується на операції з'єднання частин підошви таким чином, як описано стосовно до варіанта здійснення винаходу, якому віддається перевага. На практиці виявилося, що поставлена мета та задачі цього винаходу були досягнуті. Запропоновано водонепроникну та повітропроникну підошву для взуття, що має вдосконалену конструкцію, яка без погіршення характеристик водонепроникності та повітропроникності такої підошви усуває притаманні відомим типам недоліки, які призводять до розривання непроникної для вода та проникної для пари мембрани. Крім того, виробництво такої підошви не призводить до особливих конструктивних ускладнень у порівнянні зі звичайними підошвами. Запропонований таким чином винахід може мати численні варіанти та модифікації, які не виходять за межі обсягу прикладеної формули винаходу. Усі частини можуть бути також замінені іншими технічно еквівалентними елементами. На практиці розміри можуть бути будь-якими згідно з вимогами. Вміст патентної заявки Італії № PD2002A000187, за якою ця заявка має пріоритет, включено у цей текст шля хом посилання. 8
