Взуття

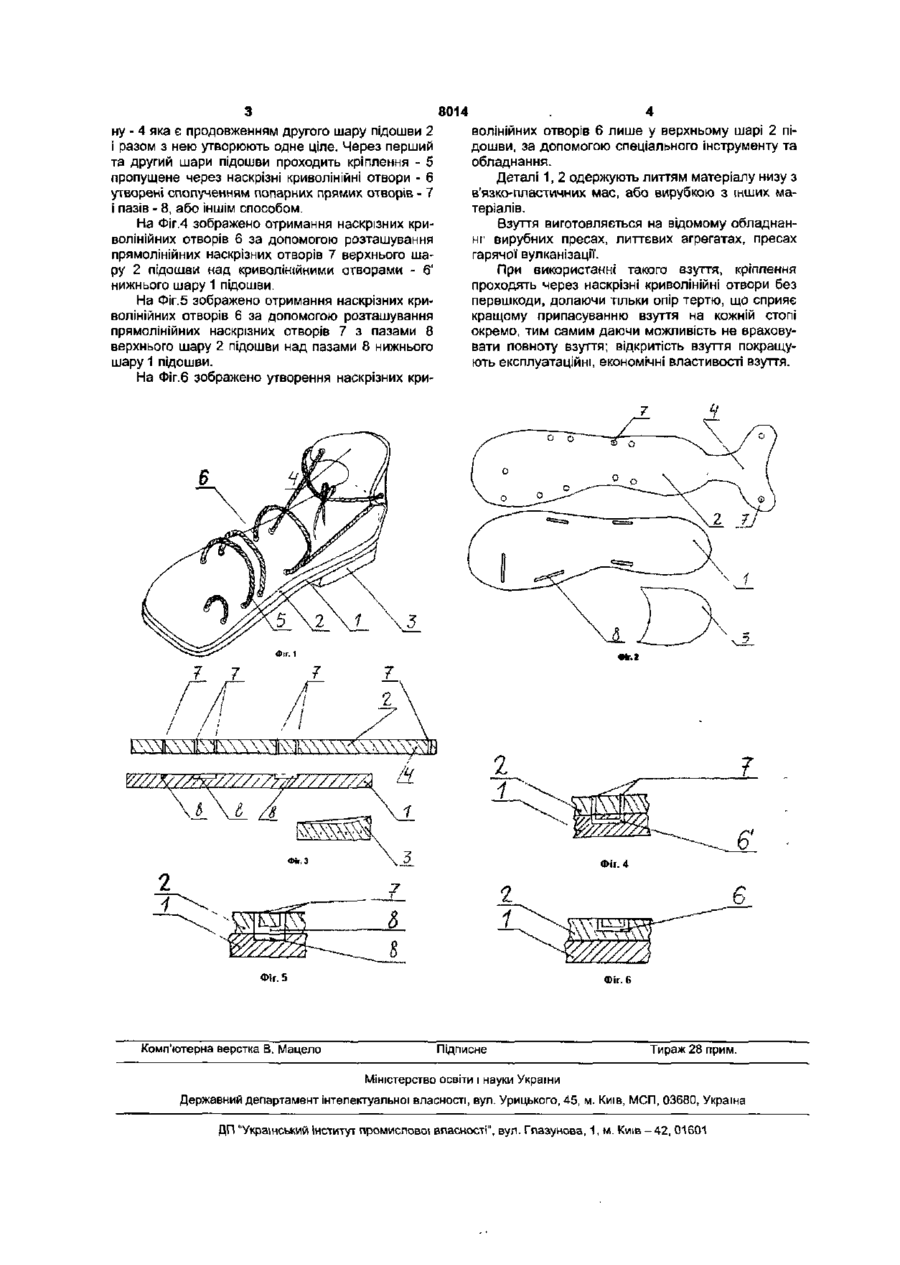

Взуття, яке містить двошарову підошву, виготовлену за одне ціле з верхом, виконаним з можливістю відгинання від підошви його задниково'і частини, яке відрізняється тим, що підошва має наскрізні криволінійні отвори для кріплень, встановлених з можливістю їх пересування у шарах підошви та над нею. Корисна модель відноситься до взуттєвої' промисловості і може бути використана при виготовлені повсякденного, домашнього, прогулянкового, пляжного взуття. Відомі відкриті туфлі, які містять підошву І через підйомний пасок, виконаний у вигляді двох елементів, який складає одне ціле з підошвою. Кінці паска мають з'єднуючі засоби, що доповнюють один одного [FR 2245151, МПК А43В9/00, 1975]. В такому взутті можливість припасування взуття по повноті здійснюється окремо для кожного паска, але це ускладнює технологію виготовлення взуття та його припасування на стопі. Відоме взуття з однієї плоскої заготовки, яка складається з підошви і верха, що відходить від підошви. Від контуру підошви відходять з'єднувальні пристрої, призначені для входження в відповідні отвори верху [WO 88/09631, МПК А43ВЗ/10, 1988]. В такому взутті з'єднуючі засоби виконані у вигляді спеціальних пристроїв, які регулюють повноту, а це ускладнює припасування взуття на стопі. Відоме також взуття, яке містить двошарову підошву, виготовлену за одне ціле з верхом, виконаним з можливістю відгинання від підошви його зовнішньої і внутрішньої частини. Крім того зовнішня та внутрішня частини з'єднані між собою паском [UA 66618 А, МПК 7 А43ВЗ/24, 17 05.2004р; Бюл. №5] В такому взутті кріплення виконані у вигляді паска, який проходить через наскрізні отвори в деталях верху, що веде до додаткового використання матеріалу верху і приводить до збільшення маси взуття. В основу корисної моделі поставлена задача виготовити таке взуття, яке шляхом введення нового елементу і зміни його конструкції мала би більш кращі експлуатаційні властивості та більш економічне використання матеріалу низу. Поставлена задача досягається тим, що взуття, яке містить двошарову підошву виготовлену за одне ціле з верхом, виконаним з можливістю відгинання від підошви його задникової частини, згідно з корисною моделлю, підошва має наскрізні криволінійні отвори для кріплень, встановлених з можливістю їх пересування у шарах підошви та над нею При виготовленні підошви двошаровою, в якій хоча б один шар має пази для можливості проходження кріплення, а верхній шар має отвори для проходження кріплення на поверхні підошви і в задниковій частині, яка загинається на п'ятку стопи і утримує кріплення над щиколоткою, і як результат, зменшується матеріаломісткість такого взуття, значно покращуються гігієнічні властивості такого взуття Можливість проходження кріплення в товщі зібраної підошви сприяє кращому припасуванню взуття на стопі. В сукупності ці ознаки покращують експлуатаційні властивості взуття. Корисна модель пояснюється кресленнями, де на Фіг.1 - зображена запропонована конструкція взуття, на Фіг.2 - конструкція шарів підошви та каблука в плоскому виді, на Фіг.З - подовжній переріз деталей взуття в плоскому виді, Фіг.4-6 варіанти отримання та розташування наскрізних криволінійних отворів для кріплень. Взуття має перший (нижній) шар - 1 і другий (верхній) шар - 2 підошви, може мати каблук - З, другий шар підошви має фігурну задникову части О 8014 ну - 4 яка є продовженням другого шару підошви 2 і разом з нею утворюють одне ціле. Через перший та другий шари підошви проходить кріплення - 5 пропущене через наскрізні криволінійні отвори - 6 утворені сполученням попарних прямих отворів - 7 і пазів - 8, або іншім способом. На Фіг.4 зображено отримання наскрізних криволінійних отворів 6 за допомогою розташування прямолінійних наскрізних отворів 7 верхнього шару 2 підошви над криволінійними отворами - 6 і нижнього шару 1 підошви. На Фіг.5 зображено отримання наскрізних криволінійних отворів 6 за допомогою розташування прямолінійних наскрізних отворів 7 з пазами 8 верхнього шару 2 підошви над пазами 8 нижнього шару 1 підошви. На Фіг.6 зображено утворення наскрізних кри волінійних отворів 6 лише у верхньому шарі 2 підошви, за допомогою спеціального інструменту та обладнання. Деталі 1, 2 одержують литтям матеріалу низу з в'язко-пластичних мас, або вирубкою з інших матеріалів. Взуття виготовляється на відомому обладнанні1 вирубних пресах, литтєвих агрегатах, пресах гарячої вулканізації. При використанні такого взуття, кріплення проходять через наскрізні криволінійні отвори без перешкоди, долаючи тільки опір тертю, що сприяє кращому припасуванню взуття на кожній стопі окремо, тим самим даючи можливість не враховувати повноту взуття; відкритість взуття покращують експлуатаційні, економічні властивості взуття. Mr. I 7 Фіг. 5 Комп'ютерна верстка В. Мацепо Фіг. Б Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
