Механізм переміщення колеса транспортного засобу у вертикальній поздовжій площині

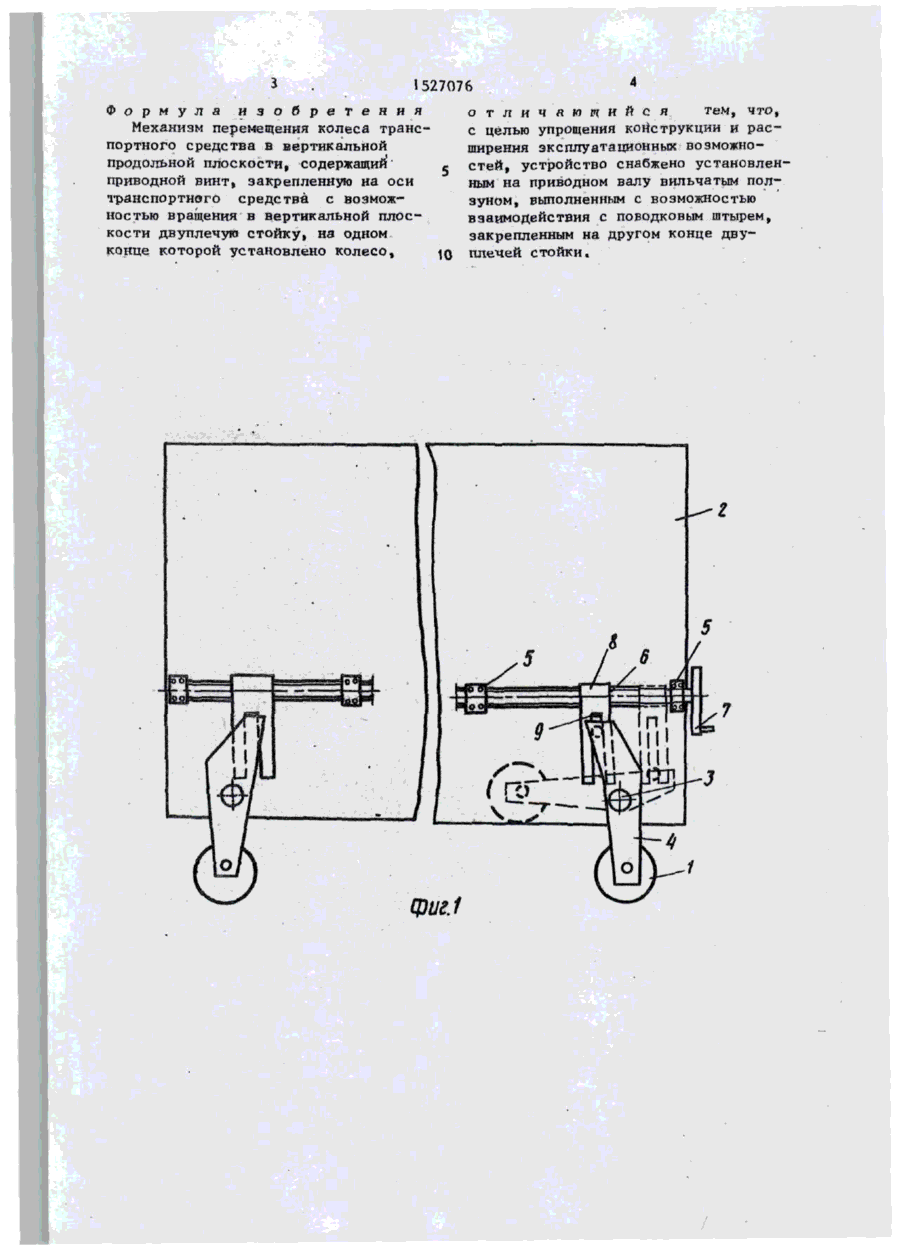

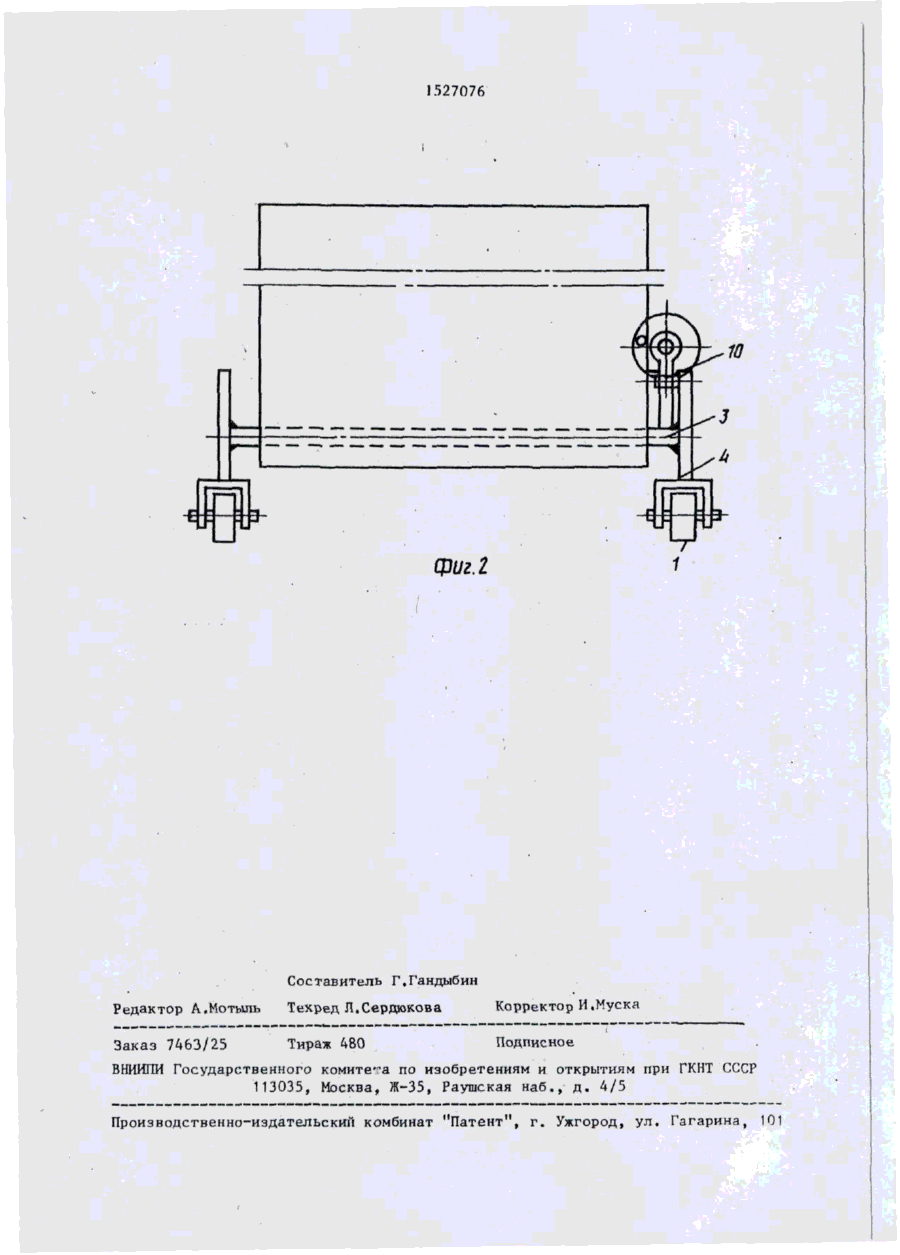

Изобретение относится к транспорту, в частности к механизмам подъема колес транспортных средств. Цель изобретения - упрощение кон Изобретение относится к транспорту, в частности к устройствам для подъема колеса транспортного средства. Цель изобретения - упрощение конструкции и расширение эксплуатационных во зможнос тей, На фиг.1 показан механизм подъема колеса, вид сбоку; на фиг.2 - j то же, вид сзади. Механизм состоит из двух пар колес 1, закрепленных, например, на контейнере 2 посредством оси 3, стоек 4 и механизма их поворота. Механизм поворота стойки выполнен в виде установленного на контейнере 2 посредством обойм 5 винта 6 с приводным маховиком 7 и образую щего с ким винтовую пару вильчатого ползуна 8 с пазом 9 а Каждая стойка 4 жестко соединена с осью 3 и выпол струкции и расширение эксплуатационных возможностей. Механизм перемещения колеса транспортного средства содержит приводной винт, закрепленную на оси транспортного средства с возможностью вращения в вертикальной плоскости двуплечую стойку, на одном конце которой установлено колесо. Устройство снабжено установленным на приводном валу вильчатым ползуном, выполненным с возможностью взаимодействия с поводковым штырем, закрепленным на другом конце двуплечей стойки. 2 ил. нена с возможностью вращения в вертикальной плоскости. На одном плече стойки 4 закреплено колесо 1, а на другом - поводковый штырь Ї0, который входит в паз 9 вильчатого ползуна 8. Винт 6 для обеспечений управления четырьмя стойками 4 от одного приводного маховика 7 по одной стороне контейнера может быть выполнен сплошным. Механизм работает следующим образом. При установке контейнера 2 на место его хранения приводным маховиком 7 вращают винт 6, который перемещает вильчатый ползун 8. Одновременно с ползуном 8 перемещается находящийся в его пазу 9 поводковый штырь 10. Последний поворачивает стойки 4 в вертикальной плоскости. 1527076 Формула и з о б р е т е н и я о т л и ч а ю щ и й с я тем, что, Механизм перемещения колеса трансс целью упрощения конструкции и распортного средства в вертикальной ширения эксплуатационных возможнопродольной плоскости, содержащий*' стей, устройство снабжено установленприводной винт, закрепленную на оси ным на приводном валу вильчатым полтранспортного средства с возможзуном, выполненным с возможностью ностью вращения в вертикальной плосвзаимодействия с поводковым штырем, кости двуплечую стойку, на одном закрепленным на другом конце двуконце которой установлено колесо. плечей стойки. 10 фиг.1 1527076 фиг. 2 Составитель Г.Гандыбин Редактор А.Мотыль Техред Л.Сердюкова Корректор И.Муска Заказ 7463/25 Тираж 480 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
