Система для заглушення вибуху

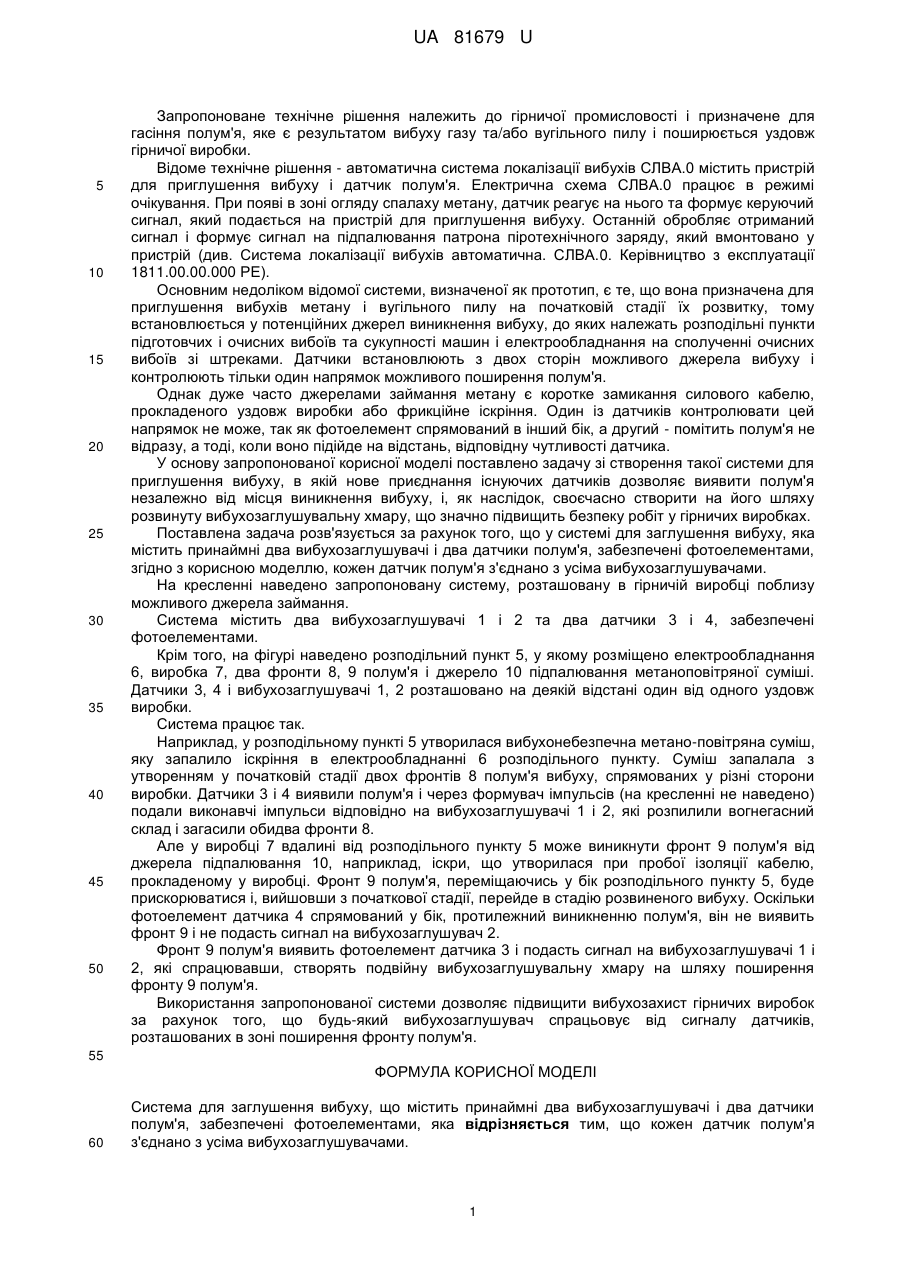

Реферат: Система для заглушення вибуху містить принаймні два вибухозаглушувачі два датчики полум'я, забезпечені фотоелементами. Кожен датчик полум'я з'єднано з усіма вибухозаглушувачами. UA 81679 U (54) СИСТЕМА ДЛЯ ЗАГЛУШЕННЯ ВИБУХУ UA 81679 U UA 81679 U 5 10 15 20 25 30 35 40 45 50 Запропоноване технічне рішення належить до гірничої промисловості і призначене для гасіння полум'я, яке є результатом вибуху газу та/або вугільного пилу і поширюється уздовж гірничої виробки. Відоме технічне рішення - автоматична система локалізації вибухів СЛВА.0 містить пристрій для приглушення вибуху і датчик полум'я. Електрична схема СЛВА.0 працює в режимі очікування. При появі в зоні огляду спалаху метану, датчик реагує на нього та формує керуючий сигнал, який подається на пристрій для приглушення вибуху. Останній обробляє отриманий сигнал і формує сигнал на підпалювання патрона піротехнічного заряду, який вмонтовано у пристрій (див. Система локалізації вибухів автоматична. СЛВА.0. Керівництво з експлуатації 1811.00.00.000 РЕ). Основним недоліком відомої системи, визначеної як прототип, є те, що вона призначена для приглушення вибухів метану і вугільного пилу на початковій стадії їх розвитку, тому встановлюється у потенційних джерел виникнення вибуху, до яких належать розподільні пункти підготовчих і очисних вибоїв та сукупності машин і електрообладнання на сполученні очисних вибоїв зі штреками. Датчики встановлюють з двох сторін можливого джерела вибуху і контролюють тільки один напрямок можливого поширення полум'я. Однак дуже часто джерелами займання метану є коротке замикання силового кабелю, прокладеного уздовж виробки або фрикційне іскріння. Один із датчиків контролювати цей напрямок не може, так як фотоелемент спрямований в інший бік, а другий - помітить полум'я не відразу, а тоді, коли воно підійде на відстань, відповідну чутливості датчика. У основу запропонованої корисної моделі поставлено задачу зі створення такої системи для приглушення вибуху, в якій нове приєднання існуючих датчиків дозволяє виявити полум'я незалежно від місця виникнення вибуху, і, як наслідок, своєчасно створити на його шляху розвинуту вибухозаглушувальну хмару, що значно підвищить безпеку робіт у гірничих виробках. Поставлена задача розв'язується за рахунок того, що у системі для заглушення вибуху, яка містить принаймні два вибухозаглушувачі і два датчики полум'я, забезпечені фотоелементами, згідно з корисною моделлю, кожен датчик полум'я з'єднано з усіма вибухозаглушувачами. На кресленні наведено запропоновану систему, розташовану в гірничій виробці поблизу можливого джерела займання. Система містить два вибухозаглушувачі 1 і 2 та два датчики 3 і 4, забезпечені фотоелементами. Крім того, на фігурі наведено розподільний пункт 5, у якому розміщено електрообладнання 6, виробка 7, два фронти 8, 9 полум'я і джерело 10 підпалювання метаноповітряної суміші. Датчики 3, 4 і вибухозаглушувачі 1, 2 розташовано на деякій відстані один від одного уздовж виробки. Система працює так. Наприклад, у розподільному пункті 5 утворилася вибухонебезпечна метано-повітряна суміш, яку запалило іскріння в електрообладнанні 6 розподільного пункту. Суміш запалала з утворенням у початковій стадії двох фронтів 8 полум'я вибуху, спрямованих у різні сторони виробки. Датчики 3 і 4 виявили полум'я і через формувач імпульсів (на кресленні не наведено) подали виконавчі імпульси відповідно на вибухозаглушувачі 1 і 2, які розпилили вогнегасний склад і загасили обидва фронти 8. Але у виробці 7 вдалині від розподільного пункту 5 може виникнути фронт 9 полум'я від джерела підпалювання 10, наприклад, іскри, що утворилася при пробої ізоляції кабелю, прокладеному у виробці. Фронт 9 полум'я, переміщаючись у бік розподільного пункту 5, буде прискорюватися і, вийшовши з початкової стадії, перейде в стадію розвиненого вибуху. Оскільки фотоелемент датчика 4 спрямований у бік, протилежний виникненню полум'я, він не виявить фронт 9 і не подасть сигнал на вибухозаглушувач 2. Фронт 9 полум'я виявить фотоелемент датчика 3 і подасть сигнал на вибухозаглушувачі 1 і 2, які спрацювавши, створять подвійну вибухозаглушувальну хмару на шляху поширення фронту 9 полум'я. Використання запропонованої системи дозволяє підвищити вибухозахист гірничих виробок за рахунок того, що будь-який вибухозаглушувач спрацьовує від сигналу датчиків, розташованих в зоні поширення фронту полум'я. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Система для заглушення вибуху, що містить принаймні два вибухозаглушувачі і два датчики полум'я, забезпечені фотоелементами, яка відрізняється тим, що кожен датчик полум'я з'єднано з усіма вибухозаглушувачами. 1 UA 81679 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
