Ізоляційний матеріал “сполірад-ізол”

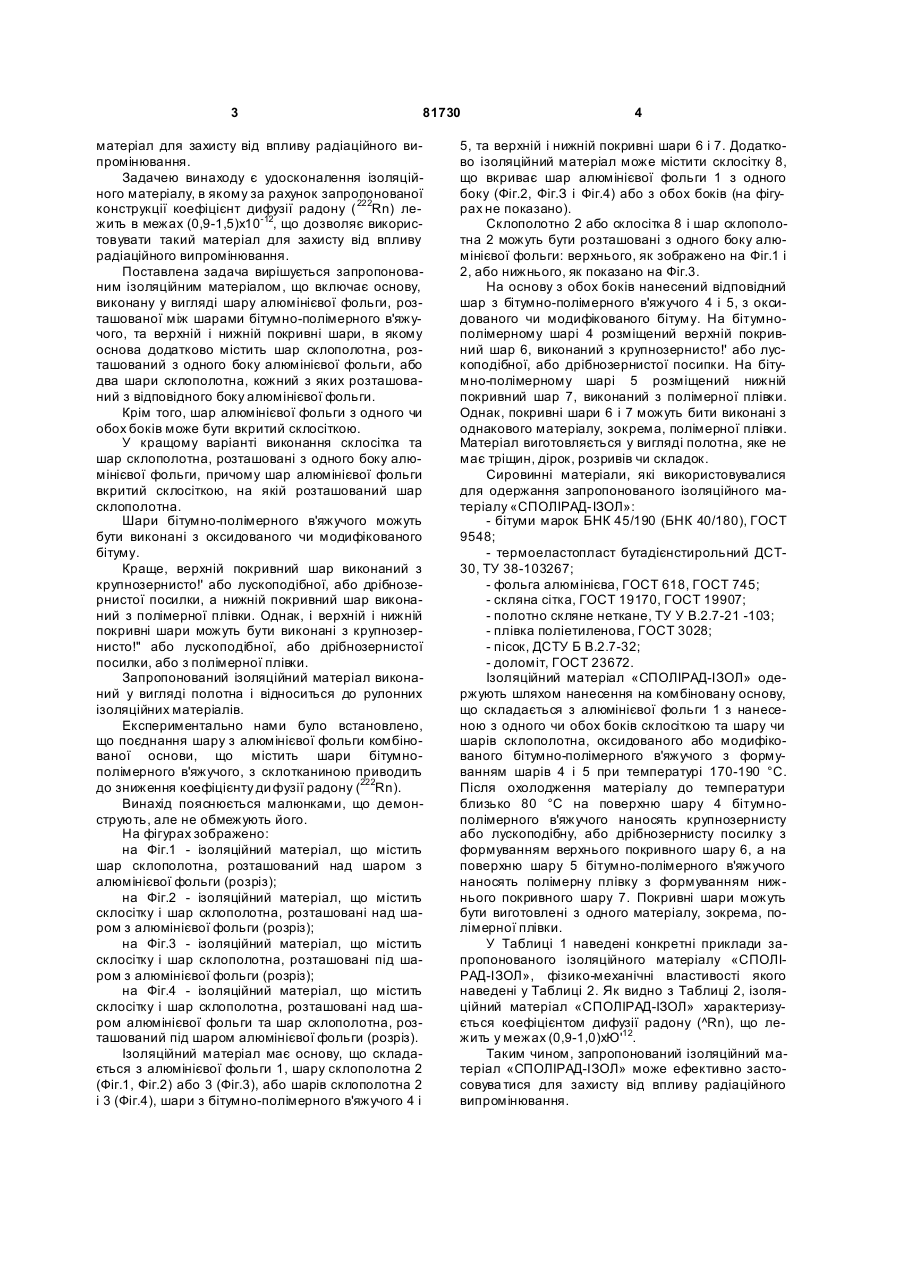

1. Ізоляційний матеріал, що включає основу, виконану у вигляді шару алюмінієвої фольги, розташовану між шарами бітумно-полімерного в'яжучого, та верхній і нижній покривні шари, який від 3 81730 матеріал для захисту від впливу радіаційного випромінювання. Задачею винаходу є удосконалення ізоляційного матеріалу, в якому за рахунок запропонованої конструкції коефіцієнт дифузії радону ( 222Rn) лежить в межах (0,9-1,5)x10-12, що дозволяє використовувати такий матеріал для захисту від впливу радіаційного випромінювання. Поставлена задача вирішується запропонованим ізоляційним матеріалом, що включає основу, виконану у вигляді шару алюмінієвої фольги, розташованої між шарами бітумно-полімерного в'яжучого, та верхній і нижній покривні шари, в якому основа додатково містить шар склополотна, розташований з одного боку алюмінієвої фольги, або два шари склополотна, кожний з яких розташований з відповідного боку алюмінієвої фольги. Крім того, шар алюмінієвої фольги з одного чи обох боків може бути вкритий склосіткою. У кращому варіанті виконання склосітка та шар склополотна, розташовані з одного боку алюмінієвої фольги, причому шар алюмінієвої фольги вкритий склосіткою, на якій розташований шар склополотна. Шари бітумно-полімерного в'яжучого можуть бути виконані з оксидованого чи модифікованого бітуму. Краще, верхній покривний шар виконаний з крупнозернисто!' або лускоподібної, або дрібнозернистої посилки, а нижній покривний шар виконаний з полімерної плівки. Однак, і верхній і нижній покривні шари можуть бути виконані з крупнозернисто!" або лускоподібної, або дрібнозернистої посилки, або з полімерної плівки. Запропонований ізоляційний матеріал виконаний у вигляді полотна і відноситься до рулонних ізоляційних матеріалів. Експериментально нами було встановлено, що поєднання шару з алюмінієвої фольги комбінованої основи, що містить шари бітумнополімерного в'яжучого, з склотканиною приводить до зниження коефіцієнту ди фузії радону (222Rn). Винахід пояснюється малюнками, що демонструють, але не обмежують його. На фігурах зображено: на Фіг.1 - ізоляційний матеріал, що містить шар склополотна, розташований над шаром з алюмінієвої фольги (розріз); на Фіг.2 - ізоляційний матеріал, що містить склосітку і шар склополотна, розташовані над шаром з алюмінієвої фольги (розріз); на Фіг.3 - ізоляційний матеріал, що містить склосітку і шар склополотна, розташовані під шаром з алюмінієвої фольги (розріз); на Фіг.4 - ізоляційний матеріал, що містить склосітку і шар склополотна, розташовані над шаром алюмінієвої фольги та шар склополотна, розташований під шаром алюмінієвої фольги (розріз). Ізоляційний матеріал має основу, що складається з алюмінієвої фольги 1, шару склополотна 2 (Фіг.1, Фіг.2) або 3 (Фіг.3), або шарів склополотна 2 і 3 (Фіг.4), шари з бітумно-полімерного в'яжучого 4 і 4 5, та верхній і нижній покривні шари 6 і 7. Додатково ізоляційний матеріал може містити склосітку 8, що вкриває шар алюмінієвої фольги 1 з одного боку (Фіг.2, Фіг.З і Фіг.4) або з обох боків (на фігурах не показано). Склополотно 2 або склосітка 8 і шар склополотна 2 можуть бути розташовані з одного боку алюмінієвої фольги: верхнього, як зображено на Фіг.1 і 2, або нижнього, як показано на Фіг.3. На основу з обох боків нанесений відповідний шар з бітумно-полімерного в'яжучого 4 і 5, з оксидованого чи модифікованого бітуму. На бітумнополімерному шарі 4 розміщений верхній покривний шар 6, виконаний з крупнозернисто!' або лускоподібної, або дрібнозернистої посипки. На бітумно-полімерному шарі 5 розміщений нижній покривний шар 7, виконаний з полімерної плівки. Однак, покривні шари 6 і 7 можуть бити виконані з однакового матеріалу, зокрема, полімерної плівки. Матеріал виготовляється у вигляді полотна, яке не має тріщин, дірок, розривів чи складок. Сировинні матеріали, які використовувалися для одержання запропонованого ізоляційного матеріалу «СПОЛІРАД-ІЗОЛ»: - бітуми марок БНК 45/190 (БНК 40/180), ГОСТ 9548; - термоеластопласт бутадієнстирольний ДСТ30, ТУ 38-103267; - фольга алюмінієва, ГОСТ 618, ГОСТ 745; - скляна сітка, ГОСТ 19170, ГОСТ 19907; - полотно скляне неткане, ТУ У В.2.7-21 -103; - плівка поліетиленова, ГОСТ 3028; - пісок, ДСТУ Б В.2.7-32; - доломіт, ГОСТ 23672. Ізоляційний матеріал «СПОЛІРАД-ІЗОЛ» одержують шляхом нанесення на комбіновану основу, що складається з алюмінієвої фольги 1 з нанесеною з одного чи обох боків склосіткою та шару чи шарів склополотна, оксидованого або модифікованого бітумно-полімерного в'яжучого з формуванням шарів 4 і 5 при температурі 170-190 °С. Після охолодження матеріалу до температуриблизько 80 °С на поверхню шару 4 бітумнополімерного в'яжучого наносять крупнозернисту або лускоподібну, або дрібнозернисту посилку з формуванням верхнього покривного шару 6, а на поверхню шару 5 бітумно-полімерного в'яжучого наносять полімерну плівку з формуванням нижнього покривного шару 7. Покривні шари можуть бути виготовлені з одного матеріалу, зокрема, полімерної плівки. У Таблиці 1 наведені конкретні приклади запропонованого ізоляційного матеріалу «СПОЛІРАД-ІЗОЛ», фізико-механічні властивості якого наведені у Таблиці 2. Як видно з Таблиці 2, ізоляційний матеріал «СПОЛІРАД-ІЗОЛ» характеризується коефіцієнтом дифузії радону (^Rn), що лежить у межах (0,9-1,0)хЮ'12. Таким чином, запропонований ізоляційний матеріал «СПОЛІРАД-ІЗОЛ» може ефективно застосовува тися для захисту від впливу радіаційного випромінювання. 5 81730 6 7 Комп’ютерна в ерстка В. Клюкін 81730 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
