Вакуумна насосна станція

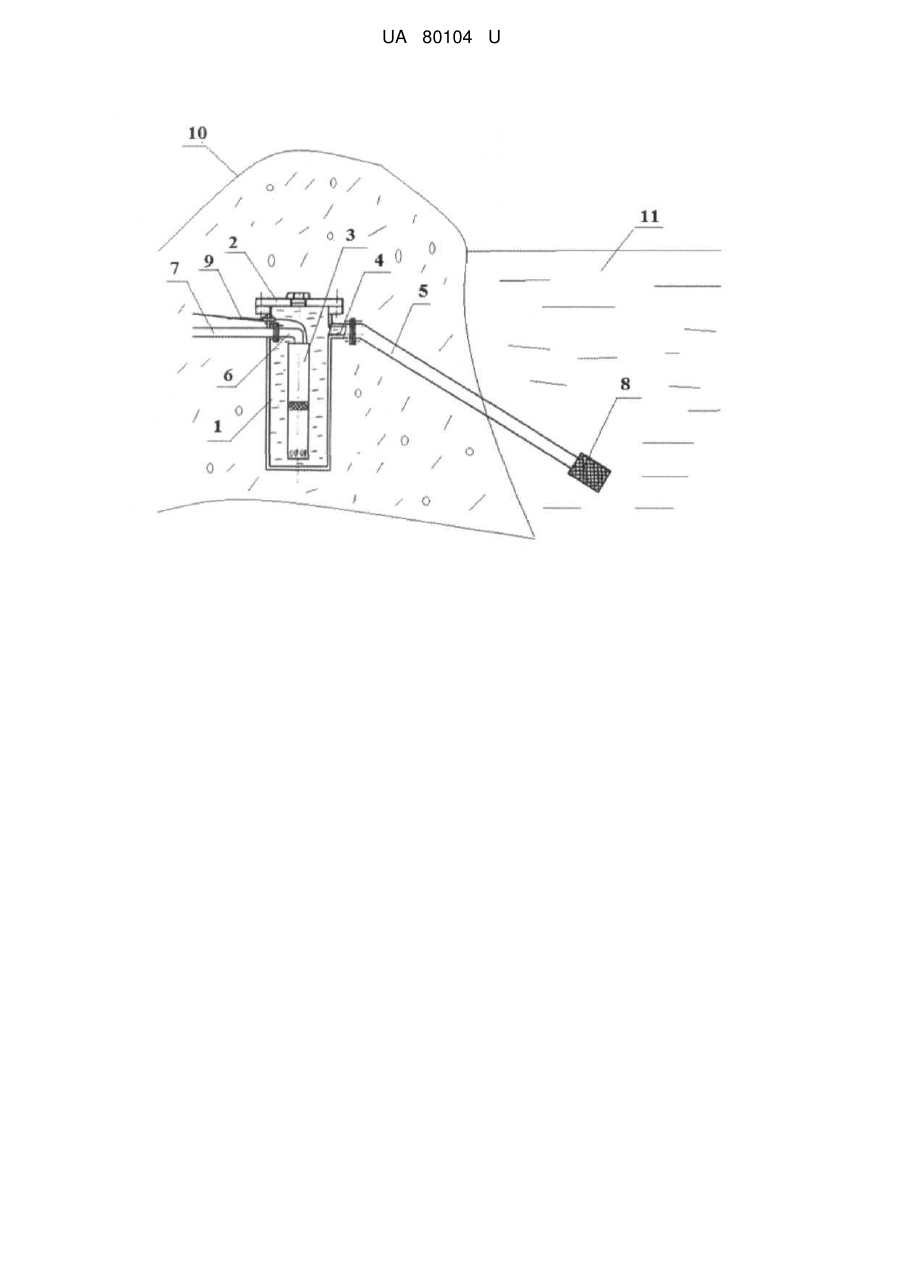

Реферат: Вакуумна насосна станція містить відцентровий насос, підвідний та відвідний трубопроводи. Крім цього станція додатково забезпечена вакуумною ємністю, усередині якої розташований відцентровий заглибний насос, а підвідний і відвідний трубопроводи з'єднані з верхньою частиною вакуумної ємності. При цьому вакуумна ємність та трубопроводи розташовані нижче рівня землі на глибині нижче рівня промерзання, а вхід підвідного трубопроводу з фільтром розташований у водоймі. UA 80104 U (54) ВАКУУМНА НАСОСНА СТАНЦІЯ UA 80104 U UA 80104 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до загального машинобудування. Відома вакуум-насосна станція, що містить дві робочих камери, розділені оболонкою на гідравлічну і газову порожнини, з яких гідравлічна порожнина є привідною, а газова - робочою порожниною. Оболонка закріплена по своєму торцю на бічних стінках камер з можливістю переміщення оболонки в будь-яку із півкамер. Гідравлічні порожнини камер зв'язані між собою за допомогою гідронасоса, забезпеченого автоматичною системою управління, а газові і гідравлічні магістралі відсічними клапанами з електроприводом. Камери виконані з радіально закругленими внутрішньокамерними поверхнями, половина площі яких покрита формоутворюючою, в розмір площі півкамери, оболонкою, виконаною з газоводонепроникного і вогнетривкого матеріалу, яка по своїй центральній осі і центральній осі камери з'єднана з напрямним штоком контрвантажу. До гідравлічної порожнини кожної камери приєднана буферна ємність, нижче якої установлений гідронасос в розмірах висоти гідробарометричного стовпа робочої рідини, що застосовується [див. патент Російської Федерації на винахід № 2093705]. Описана вакуум-насосна станція, по-перше, дуже складна, а по-друге, не придатна для використання на мобільних установках і в побуті. Найбільш близькою, з відомих заявнику, є вакуум-насосна установка, що містить вакуумний котел, оснащений вакуумною комунікацією та водокільцевим вакуумним насосом, датчиками верхнього та нижнього рівнів, живильною трубою, на верхній частині якої установлена електрозасувка. Крім цього, до системи входять комунікація, відцентровий насос, всмоктувальний та напірний трубопроводи, які обладнані засувками, джерело води, з'єднувальні комунікації, оснащені запірно-регулюючою арматурою. Живильна труба і всмоктувальна лінія оснащені зворотними клапанами [див. патент України № 7897 на корисну модель "Установка для заливу відцентрового та вакуумного насосів"]. Дана вакуум-насосна установка вибрана як найближчий аналог за конструктивною близькістю і принципом роботи. Найближчий аналог і вакуумна насосна станція, що заявляється, мають спільні суттєві ознаки: - підвідний трубопровід; - відцентровий насос; - відвідний трубопровід. Однак, найближчому аналогу притаманні такі недоліки: - складність; - низька надійність вакуумного насоса; - ускладнена процедура запуску. В основу корисної моделі поставлено задачу створити вакуумну насосну станцію, в якій шляхом введення вакуумної ємності, з'єднаної з відцентровим насосом і трубопроводами, забезпечити істотне спрощення і здешевлення як конструкції, так і експлуатації, а також можливість роботи на мобільних установках і в побуті. Поставлена задача вирішена вакуумною насосною станцією, що містить відцентровий насос, підвідний та відвідний трубопроводи, згідно з корисною моделлю, вона додатково забезпечена вакуумною ємністю, усередині якої розташований відцентровий заглибний насос, а підвідний і відвідний трубопроводи з'єднані з верхньою частиною вакуумної ємності, при цьому вакуумна ємність, підвідний і відвідний трубопроводи розташовані нижче рівня землі на глибині нижче рівня промерзання, а вхід підвідного трубопроводу з фільтром розташований у водоймі. Новим у вакуумній насосній станції є наявність таких суттєвих ознак: - вакуумна ємність; - відцентровий заглибний насос розташований всередині вакуумної ємності; - підвідний і відвідний трубопроводи з'єднані з верхньою частиною вакуумної ємності; - вакуумна ємність, підвідний і відвідний трубопроводи розташовані нижче рівня землі на глибині нижче рівня промерзання; - вхід підвідного трубопроводу з фільтром розташований у водоймі. Заявлена сукупність суттєвих ознак, крім суттєвого спрощення вакуумної насосної станції, забезпечує можливість експлуатації на відкритих водоймах протягом року, незалежно від кліматичних умов. Принципова схема вакуумної насосної станції зображена на кресленні. Вакуумна насосна станція містить вакуумну ємність 1 з кришкою 2, відцентровий заглибний насос 3, розташований усередині вакуумної ємності 1. У верхній частині вакуумної ємності 1 розташовані вхідний патрубок 4, з'єднаний з підвідним трубопроводом 5, а також вихідний патрубок 6, який з'єднує відцентровий заглибний насос 3 з відвідним трубопроводом 7. На вході 1 UA 80104 U 5 10 15 підвідного трубопроводу 5 установлено фільтр 8. Відцентровий заглибний насос 3 з'єднаний з пультом управління (на кресленні не показано) за допомогою електричного кабелю 9. Вакуумна насосна станція розташована нижче рівня землі 10 на глибині нижче рівня промерзання. Вхід підвідного трубопроводу 5 із фільтром 10 розташований у водоймі 11. Працює вакуумна насосна станція таким чином: через відвідний трубопровід 7 заповнюється вакуумна ємність 1 до рівня вхідного патрубка 4 (вакуумна насосна станція комплектується відцентровим заглибним насосом без зворотного клапана). Вакуумна станція готова до роботи. Після пуску відцентрового заглибного насоса 3, рідина із вакуумної ємності 1 починає видалятися, створюючи розрядження, достатнє для підйому рідини по підвідному трубопроводу 5 всередину вакуумної ємності 1. Рідина, що надходить, змішуючись з повітрям (аерація), заповнює внутрішній простір вакуумної ємності 1 і відкачується відцентровим заглибним насосом 3. Відцентровий заглибний насос 3 продовжує працювати в звичайному режимі, при цьому рівень води у вакуумній ємності 1 не повинен падати нижче рівня входу відцентрового заглибного насоса 3 (об'єм вакуумної ємності 1 повинен відповідати обсягу підвідного трубопроводу 5 і висоті підйому). Після виключення відцентрового заглибного насоса 3 вода з труб підвідного трубопроводу 5 зворотним ходом повертається у водойму 11, очищаючи фільтр 8. Перед наступним запуском заливати вакуумну ємність 1 також не потрібно. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Вакуумна насосна станція, що містить відцентровий насос, підвідний та відвідний трубопроводи, яка відрізняється тим, що вона додатково забезпечена вакуумною ємністю, усередині якої розташований відцентровий заглибний насос, а підвідний і відвідний трубопроводи з'єднані з верхньою частиною вакуумної ємності, при цьому вакуумна ємність, підвідний і відвідний трубопроводи розташовані нижче рівня землі на глибині нижче рівня промерзання, а вхід підвідного трубопроводу з фільтром розташований у водоймі. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
