Токарний різець

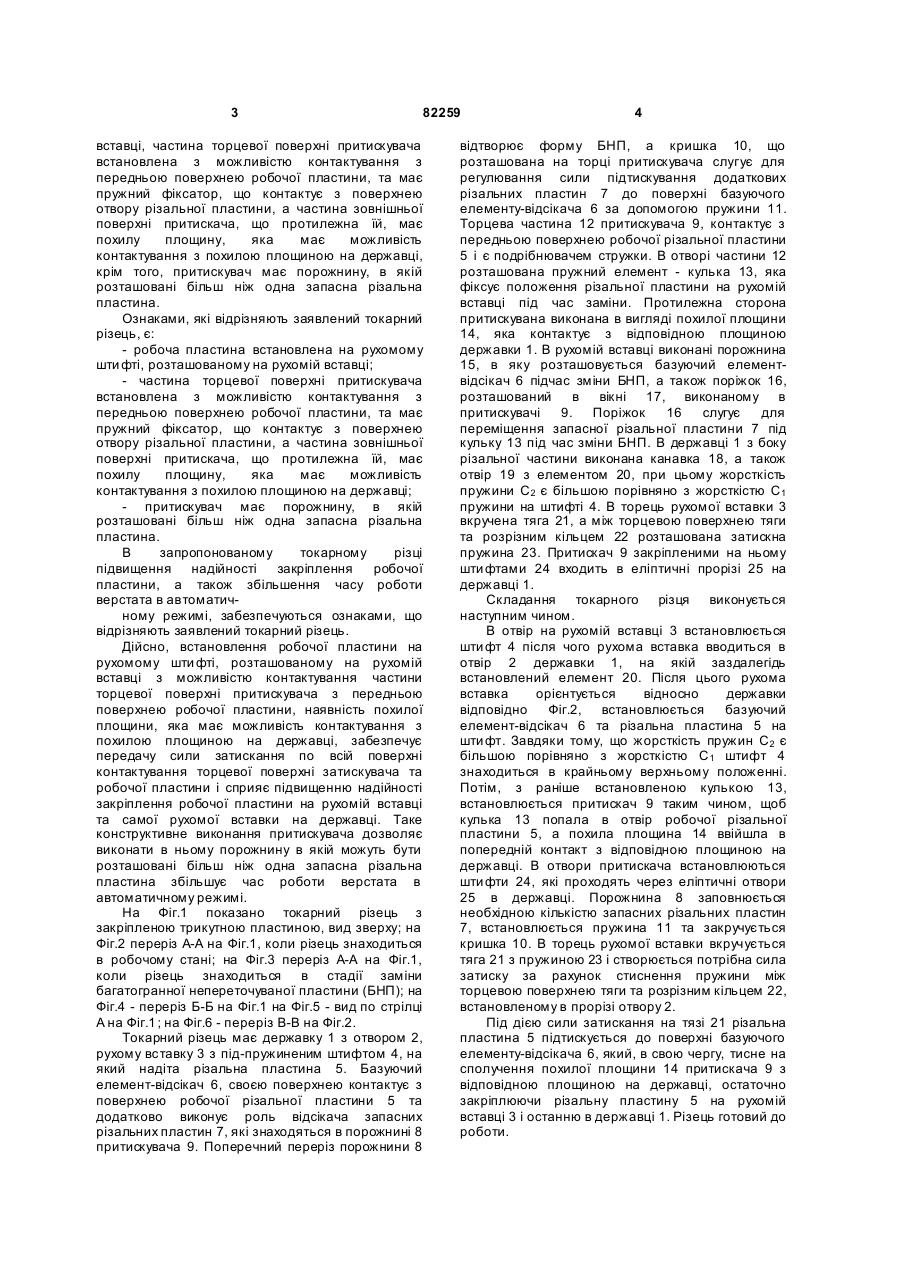

Токарний різець, що містить державку, робочу та запасні різальні пластини, відсікач, притискач та 3 82259 вставці, частина торцевої поверхні притискувача встановлена з можливістю контактування з передньою поверхнею робочої пластини, та має пружний фіксатор, що контактує з поверхнею отвору різальної пластини, а частина зовнішньої поверхні притискача, що протилежна їй, має похилу площину, яка має можливість контактування з похилою площиною на державці, крім того, притискувач має порожнину, в якій розташовані більш ніж одна запасна різальна пластина. Ознаками, які відрізняють заявлений токарний різець, є: - робоча пластина встановлена на рухомому шти фті, розташованому на рухомій вставці; - частина торцевої поверхні притискувача встановлена з можливістю контактування з передньою поверхнею робочої пластини, та має пружний фіксатор, що контактує з поверхнею отвору різальної пластини, а частина зовнішньої поверхні притискача, що протилежна їй, має похилу площину, яка має можливість контактування з похилою площиною на державці; - притискувач має порожнину, в якій розташовані більш ніж одна запасна різальна пластина. В запропонованому токарному різці підвищення надійності закріплення робочої пластини, а також збільшення часу роботи верстата в автоматичному режимі, забезпечуються ознаками, що відрізняють заявлений токарний різець. Дійсно, встановлення робочої пластини на рухомому шти фті, розташованому на рухомій вставці з можливістю контактування частини торцевої поверхні притискувача з передньою поверхнею робочої пластини, наявність похилої площини, яка має можливість контактування з похилою площиною на державці, забезпечує передачу сили затискання по всій поверхні контактування торцевої поверхні затискувача та робочої пластини і сприяє підвищенню надійності закріплення робочої пластини на рухомій вставці та самої рухомої вставки на державці. Таке конструктивне виконання притискувача дозволяє виконати в ньому порожнину в якій можуть бути розташовані більш ніж одна запасна різальна пластина збільшує час роботи верстата в автоматичному режимі. На Фіг.1 показано токарний різець з закріпленою трикутною пластиною, вид зверху; на Фіг.2 переріз А-А на Фіг.1, коли різець знаходиться в робочому стані; на Фіг.3 переріз А-А на Фіг.1, коли різець знаходиться в стадії заміни багатогранної непереточуваної пластини (БНП); на Фіг.4 - переріз Б-Б на Фіг.1 на Фіг.5 - вид по стрілці А на Фіг.1 ; на Фіг.6 - переріз В-В на Фіг.2. Токарний різець має державку 1 з отвором 2, рухому вставку 3 з під-пружиненим штифтом 4, на який надіта різальна пластина 5. Базуючий елемент-відсікач 6, своєю поверхнею контактує з поверхнею робочої різальної пластини 5 та додатково виконує роль відсікача запасних різальних пластин 7, які знаходяться в порожнині 8 притискувача 9. Поперечний переріз порожнини 8 4 відтворює форму БНП, а кришка 10, що розташована на торці притискувача слугує для регулювання сили підтискування додаткових різальних пластин 7 до поверхні базуючого елементу-відсікача 6 за допомогою пружини 11. Торцева частина 12 притискувача 9, контактує з передньою поверхнею робочої різальної пластини 5 і є подрібнювачем стружки. В отворі частини 12 розташована пружний елемент - кулька 13, яка фіксує положення різальної пластини на рухомій вставці під час заміни. Протилежна сторона притискувана виконана в вигляді похилої площини 14, яка контактує з відповідною площиною державки 1. В рухомій вставці виконані порожнина 15, в яку розташовується базуючий елементвідсікач 6 підчас зміни БНП, а також поріжок 16, розташований в вікні 17, виконаному в притискувачі 9. Поріжок 16 слугує для переміщення запасної різальної пластини 7 під кульку 13 під час зміни БНП. В державці 1 з боку різальної частини виконана канавка 18, а також отвір 19 з елементом 20, при цьому жорсткість пружини С 2 є більшою порівняно з жорсткістю С1 пружини на штифті 4. В торець рухомої вставки 3 вкручена тяга 21, а між торцевою поверхнею тяги та розрізним кільцем 22 розташована затискна пружина 23. Притискач 9 закріпленими на ньому шти фтами 24 входить в еліптичні прорізі 25 на державці 1. Складання токарного різця виконується наступним чином. В отвір на рухомій вставці 3 встановлюється шти фт 4 після чого рухома вставка вводиться в отвір 2 державки 1, на якій заздалегідь встановлений елемент 20. Після цього рухома вставка орієнтується відносно державки відповідно Фіг.2, встановлюється базуючий елемент-відсікач 6 та різальна пластина 5 на шти фт. Завдяки тому, що жорсткість пружин С 2 є більшою порівняно з жорсткістю С 1 штифт 4 знаходиться в крайньому верхньому положенні. Потім, з раніше встановленою кулькою 13, встановлюється притискач 9 таким чином, щоб кулька 13 попала в отвір робочої різальної пластини 5, а похила площина 14 ввійшла в попередній контакт з відповідною площиною на державці. В отвори притискача встановлюються шти фти 24, які проходять через еліптичні отвори 25 в державці. Порожнина 8 заповнюється необхідною кількістю запасних різальних пластин 7, встановлюється пружина 11 та закручується кришка 10. В торець рухомої вставки вкручується тяга 21 з пружиною 23 і створюється потрібна сила затиску за рахунок стиснення пружини між торцевою поверхнею тяги та розрізним кільцем 22, встановленому в прорізі отвору 2. Під дією сили затискання на тязі 21 різальна пластина 5 підтискується до поверхні базуючого елементу-відсікача 6, який, в свою чергу, тисне на сполучення похилої площини 14 притискача 9 з відповідною площиною на державці, остаточно закріплюючи різальну пластину 5 на рухомій вставці 3 і останню в державці 1. Різець готовий до роботи. 5 82259 Зміна зношеної різальної пластини 5 на нову 7 виконується наступним чином. Внаслідок дії на тягу 21 з силою Ρ від окремого приводу, рухома вставка 3 переміщується вліво. При цьому відбувається наступне. За рахунок попадання циліндричної частини базуючого елементу- відсікача 6 в канавку 18 на державці 1, елемент-відсікач під дією пружини 11 потрапляє в порожнину 15 а запасна різальна пластина 7 розташовується на його поверхні. В цей же час шти фт 4 сходить з поверхні елементу 20 і за рахунок дії пружини, що має жорсткість С 1, виводиться із отвору в різальній пластині 5. При подальшому переміщенні рухомої вставки в цьому ж напрямку поріжок 16 на рухомій вставці починає переміщувати запасну різальну пластину 7 до моменту, коли в її отвір не попаде кулька 13 (див. Фіг.3). З цього моменту зовнішня сила знімається і рухома вставка 3 починає під дією пружини 23 переміщуватись вправо. В цей час різальна пластина 7 утримується кулькою 13 відносно притискача 9 в одному положенні. Під час переміщення рухомої вставки вправо зношена робоча різальна пластина 5 скидається з поверхні рухомої вставки, а переміщення відбувається до тих пір, доки рухома вставка 3 не займе положення відносно державки 1 згідно Фіг.2. В кінці руху вправо циліндрична частина елементавідсікача 6 виходить з канавки і, зміщуючись по її похилій площині, стискує пружину 11, переміщуючи запасні різальні пластини в порожнину 8. В цей же час відбувається співпадання вісі штифта 4 з віссю отвору різальної пластини 7 і штифт за рахунок більшої жорсткості пружини С 2 вводиться в отвір різальної пластини 7. В подальшому відбувається остаточне закріплення БНП в послідовності, описаній нами в частині складання інструменту. Запропонований токарний різець може використовува тись на гнучких виробничих системах при обробленні різанням забезпечуючи підвищення продуктивності оброблення за рахунок зменшення допоміжного часу на зміну зношеної багатогранної непереточуваної пластини та збільшення режимів оброблення за рахунок високої надійності її закріплення. 6 7 82259 8
