Збірний різець
Номер патенту: 12508
Опубліковано: 15.02.2006
Автори: Русаков Анатолій Володимирович, Носков Віталій Васильович
Формула / Реферат
1. Збірний різець, що містить державку, на опорній поверхні якої закріплена за допомогою хитного штифта різальна пластина, яка взаємодіє з охоплюючими бічними поверхнями, який відрізняється тим, що він оснащений жорстко закріпленою на державці накладкою, на якій виконані згадані охоплюючі бічні поверхні, а опорна поверхня на державці виконана у вигляді відкритого наскрізного паза.
2. Збірний різець за п. 1, який відрізняється тим, що накладка оснащена виступом, який розташований у відповідному пазу державки, утворюючи плішкове з'єднання.
Текст

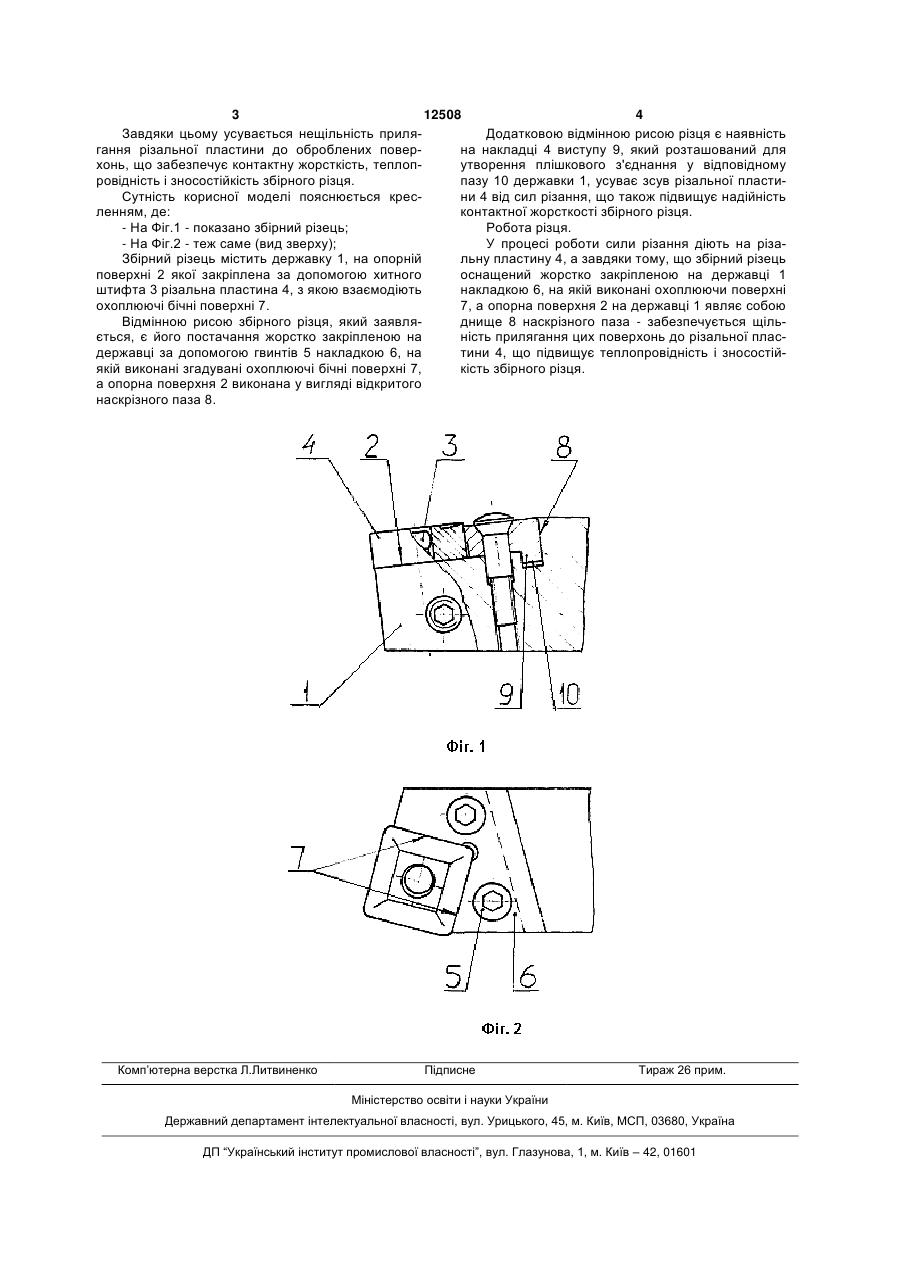

1. Збірний різець, що містить державку, на опорній поверхні якої закріплена за допомогою 3 12508 4 Завдяки цьому усувається нещільність приляДодатковою відмінною рисою різця є наявність гання різальної пластини до оброблених поверна накладці 4 виступу 9, який розташований для хонь, що забезпечує контактну жорсткість, теплопутворення плішкового з'єднання у відповідному ровідність і зносостійкість збірного різця. пазу 10 державки 1, усуває зсув різальної пластиСутність корисної моделі пояснюється кресни 4 від сил різання, що також підвищує надійність ленням, де: контактної жорсткості збірного різця. - На Фіг.1 - показано збірний різець; Робота різця. - На Фіг.2 - теж саме (вид зверху); У процесі роботи сили різання діють на різаЗбірний різець містить державку 1, на опорній льну пластину 4, а завдяки тому, що збірний різець поверхні 2 якої закріплена за допомогою хитного оснащений жорстко закріпленою на державці 1 штифта 3 різальна пластина 4, з якою взаємодіють накладкою 6, на якій виконані охоплюючи поверхні охоплюючі бічні поверхні 7. 7, а опорна поверхня 2 на державці 1 являє собою Відмінною рисою збірного різця, який заявляднище 8 наскрізного паза - забезпечується щільється, є його постачання жорстко закріпленою на ність прилягання цих поверхонь до різальної пласдержавці за допомогою гвинтів 5 накладкою 6, на тини 4, що підвищує теплопровідність і зносостійякій виконані згадувані охоплюючі бічні поверхні 7, кість збірного різця. а опорна поверхня 2 виконана у вигляді відкритого наскрізного паза 8. Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPrefabricated cutter
Автори англійськоюNoskov Vitalii Vasyliovych
Назва патенту російськоюСборный резец
Автори російськоюНосков Виталий Васильевич
МПК / Мітки
МПК: B23B 27/16
