Пристрій для зведення підземної споруди

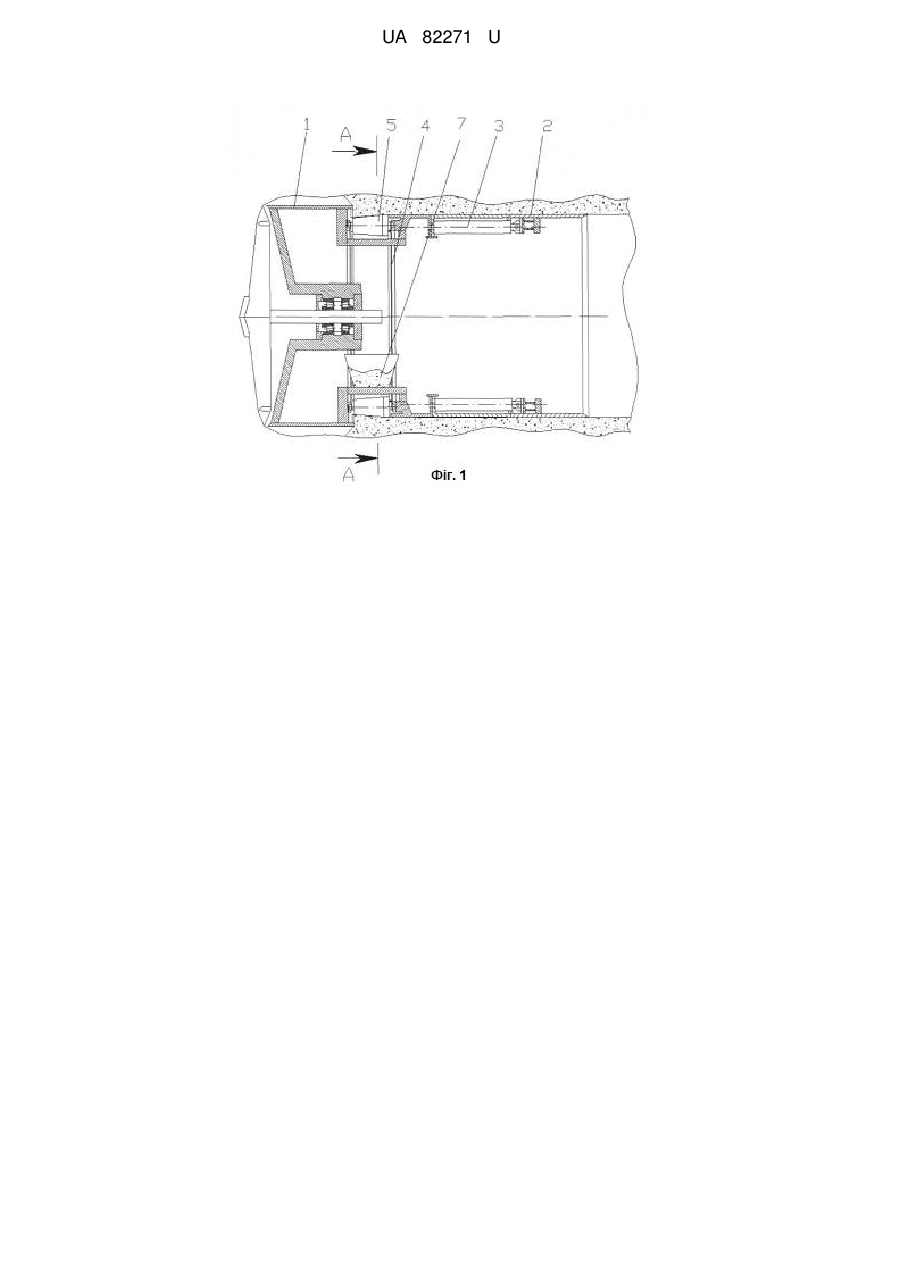

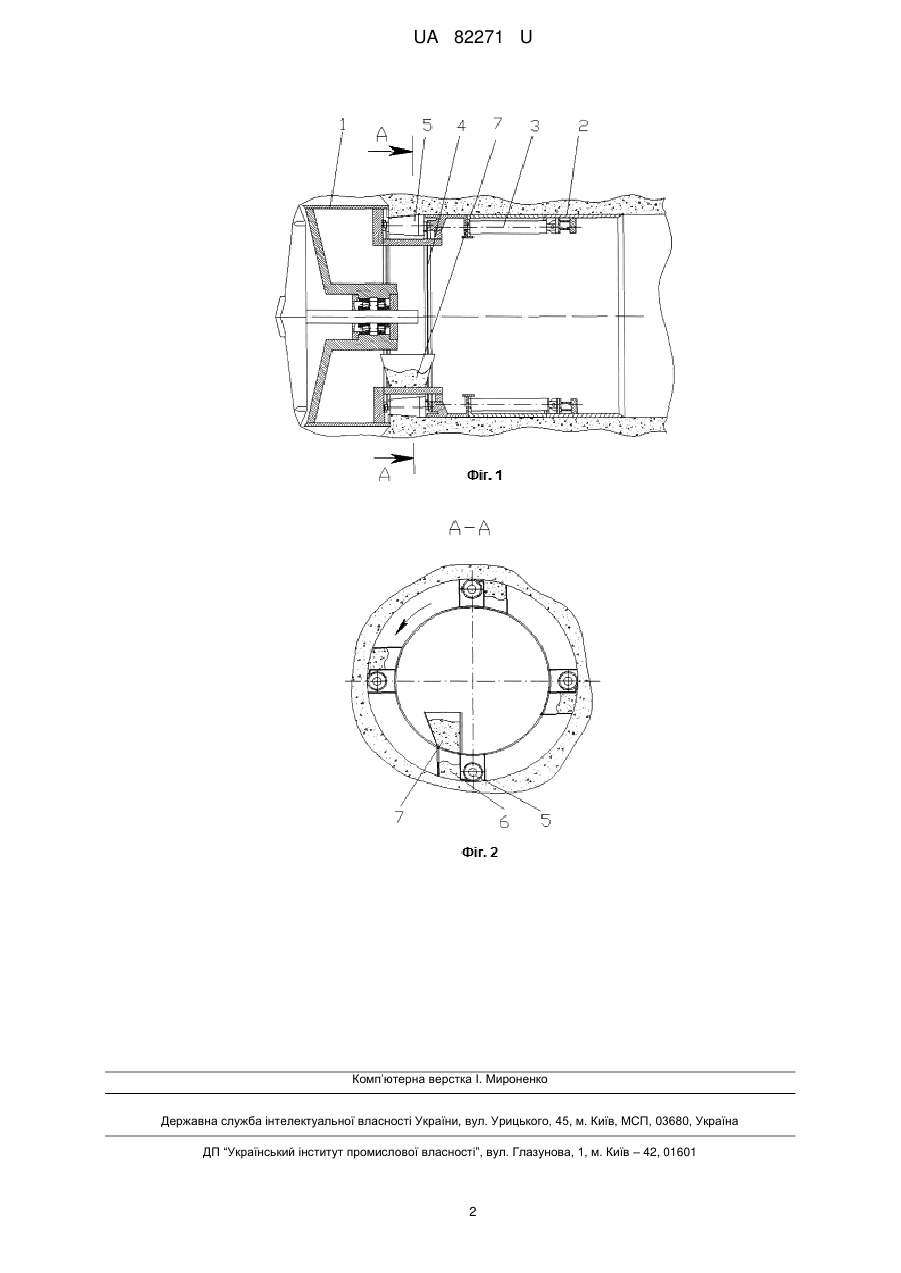

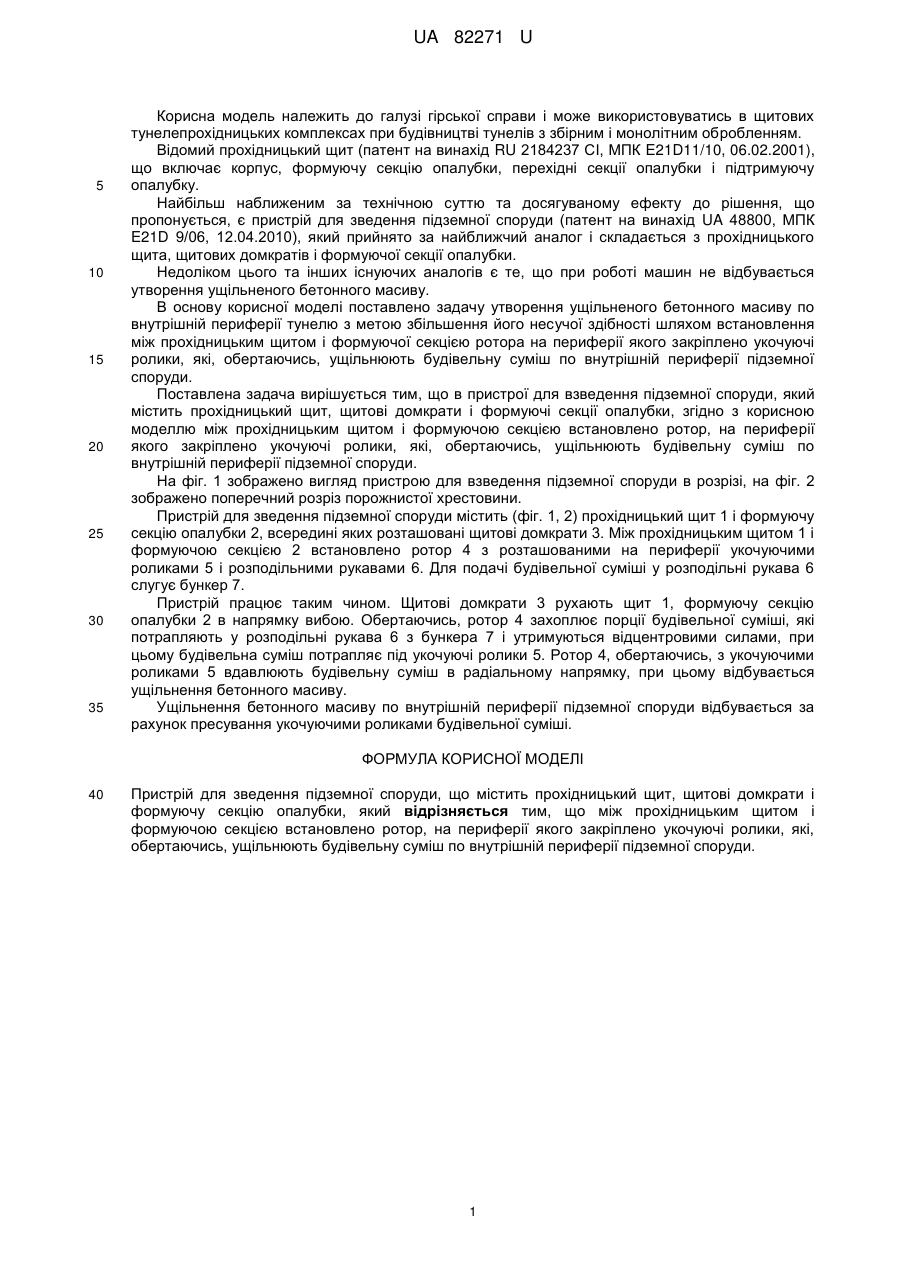

Реферат: Пристрій для зведення підземної споруди містить прохідницький щит, щитові домкрати і формуючу секцію опалубки. Між прохідницьким щитом і формуючою секцією встановлено ротор, на периферії якого закріплено укочуючі ролики, які, обертаючись, ущільнюють будівельну суміш по внутрішній периферії підземної споруди. UA 82271 U (12) UA 82271 U UA 82271 U 5 10 15 20 25 30 35 Корисна модель належить до галузі гірської справи і може використовуватись в щитових тунелепрохідницьких комплексах при будівництві тунелів з збірним і монолітним обробленням. Відомий прохідницький щит (патент на винахід RU 2184237 СІ, МПК E21D11/10, 06.02.2001), що включає корпус, формуючу секцію опалубки, перехідні секції опалубки і підтримуючу опалубку. Найбільш наближеним за технічною суттю та досягуваному ефекту до рішення, що пропонується, є пристрій для зведення підземної споруди (патент на винахід UA 48800, МПК E21D 9/06, 12.04.2010), який прийнято за найближчий аналог і складається з прохідницького щита, щитових домкратів і формуючої секції опалубки. Недоліком цього та інших існуючих аналогів є те, що при роботі машин не відбувається утворення ущільненого бетонного масиву. В основу корисної моделі поставлено задачу утворення ущільненого бетонного масиву по внутрішній периферії тунелю з метою збільшення його несучої здібності шляхом встановлення між прохідницьким щитом і формуючої секцією ротора на периферії якого закріплено укочуючі ролики, які, обертаючись, ущільнюють будівельну суміш по внутрішній периферії підземної споруди. Поставлена задача вирішується тим, що в пристрої для взведення підземної споруди, який містить прохідницький щит, щитові домкрати і формуючі секції опалубки, згідно з корисною моделлю між прохідницьким щитом і формуючою секцією встановлено ротор, на периферії якого закріплено укочуючі ролики, які, обертаючись, ущільнюють будівельну суміш по внутрішній периферії підземної споруди. На фіг. 1 зображено вигляд пристрою для взведення підземної споруди в розрізі, на фіг. 2 зображено поперечний розріз порожнистої хрестовини. Пристрій для зведення підземної споруди містить (фіг. 1, 2) прохідницький щит 1 і формуючу секцію опалубки 2, всередині яких розташовані щитові домкрати 3. Між прохідницьким щитом 1 і формуючою секцією 2 встановлено ротор 4 з розташованими на периферії укочуючими роликами 5 і розподільними рукавами 6. Для подачі будівельної суміші у розподільні рукава 6 слугує бункер 7. Пристрій працює таким чином. Щитові домкрати 3 рухають щит 1, формуючу секцію опалубки 2 в напрямку вибою. Обертаючись, ротор 4 захоплює порції будівельної суміші, які потрапляють у розподільні рукава 6 з бункера 7 і утримуються відцентровими силами, при цьому будівельна суміш потрапляє під укочуючі ролики 5. Ротор 4, обертаючись, з укочуючими роликами 5 вдавлюють будівельну суміш в радіальному напрямку, при цьому відбувається ущільнення бетонного масиву. Ущільнення бетонного масиву по внутрішній периферії підземної споруди відбувається за рахунок пресування укочуючими роликами будівельної суміші. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пристрій для зведення підземної споруди, що містить прохідницький щит, щитові домкрати і формуючу секцію опалубки, який відрізняється тим, що між прохідницьким щитом і формуючою секцією встановлено ротор, на периферії якого закріплено укочуючі ролики, які, обертаючись, ущільнюють будівельну суміш по внутрішній периферії підземної споруди. 1 UA 82271 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
