Пристрій для зведення монолітного бетонного кріплення шахтного стовбура

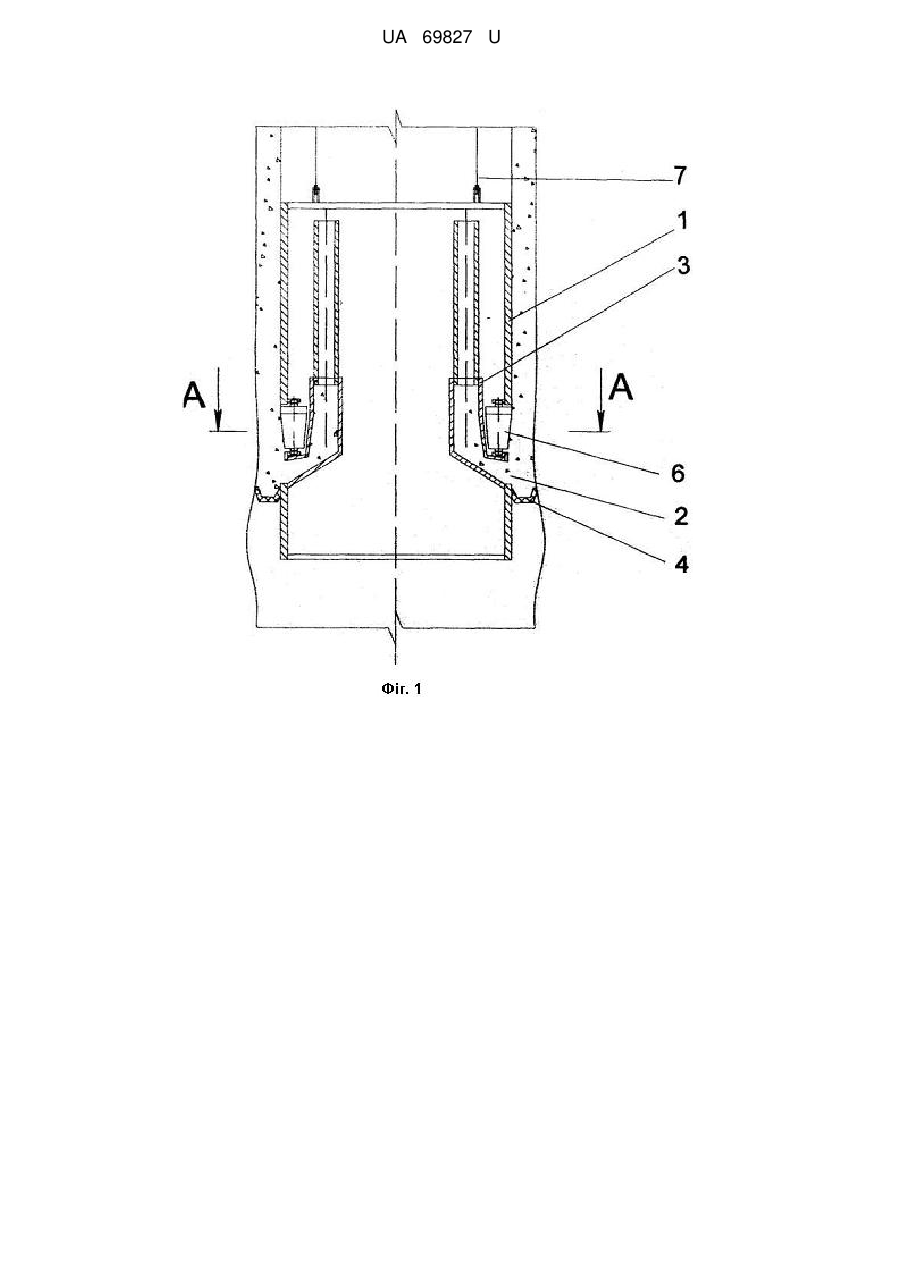

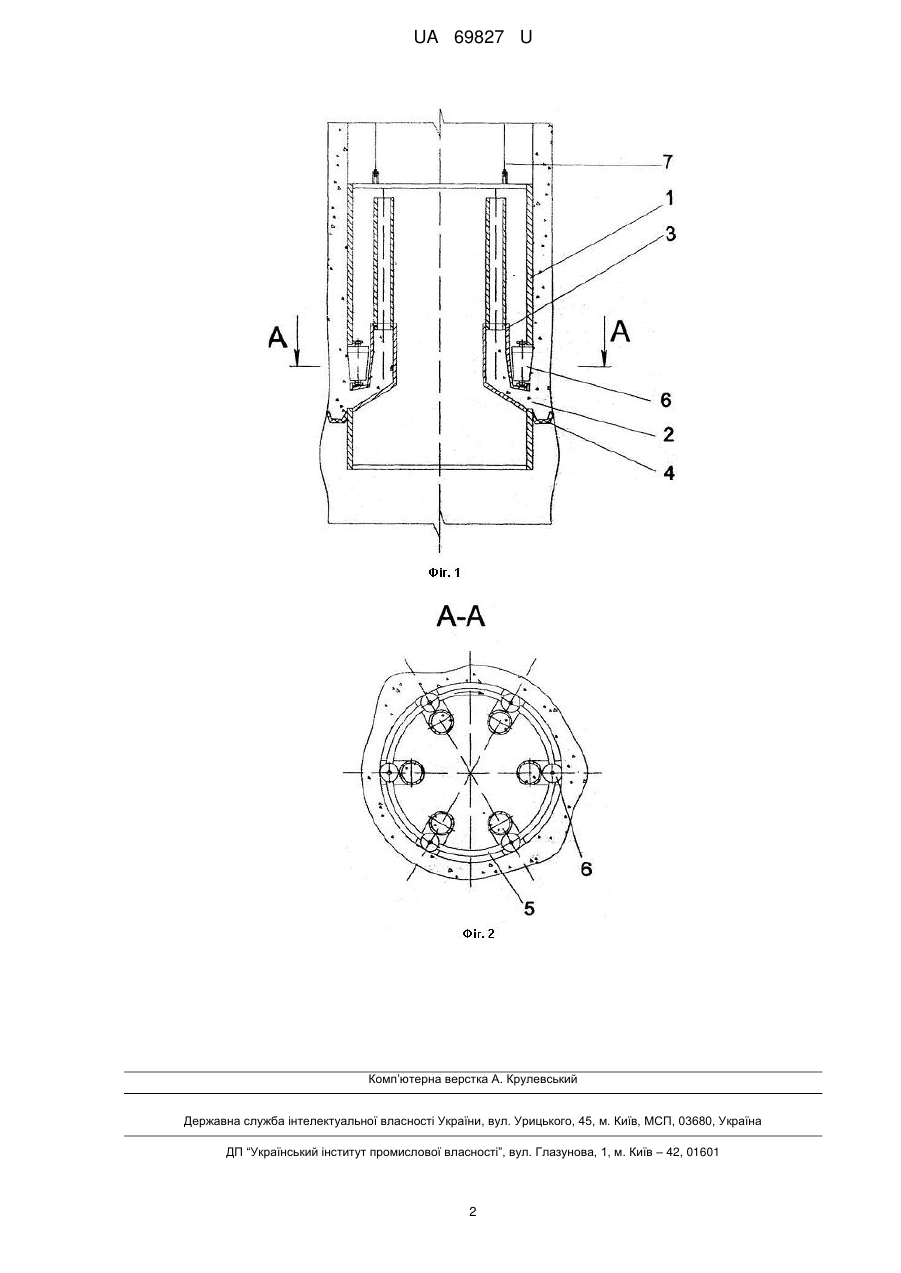

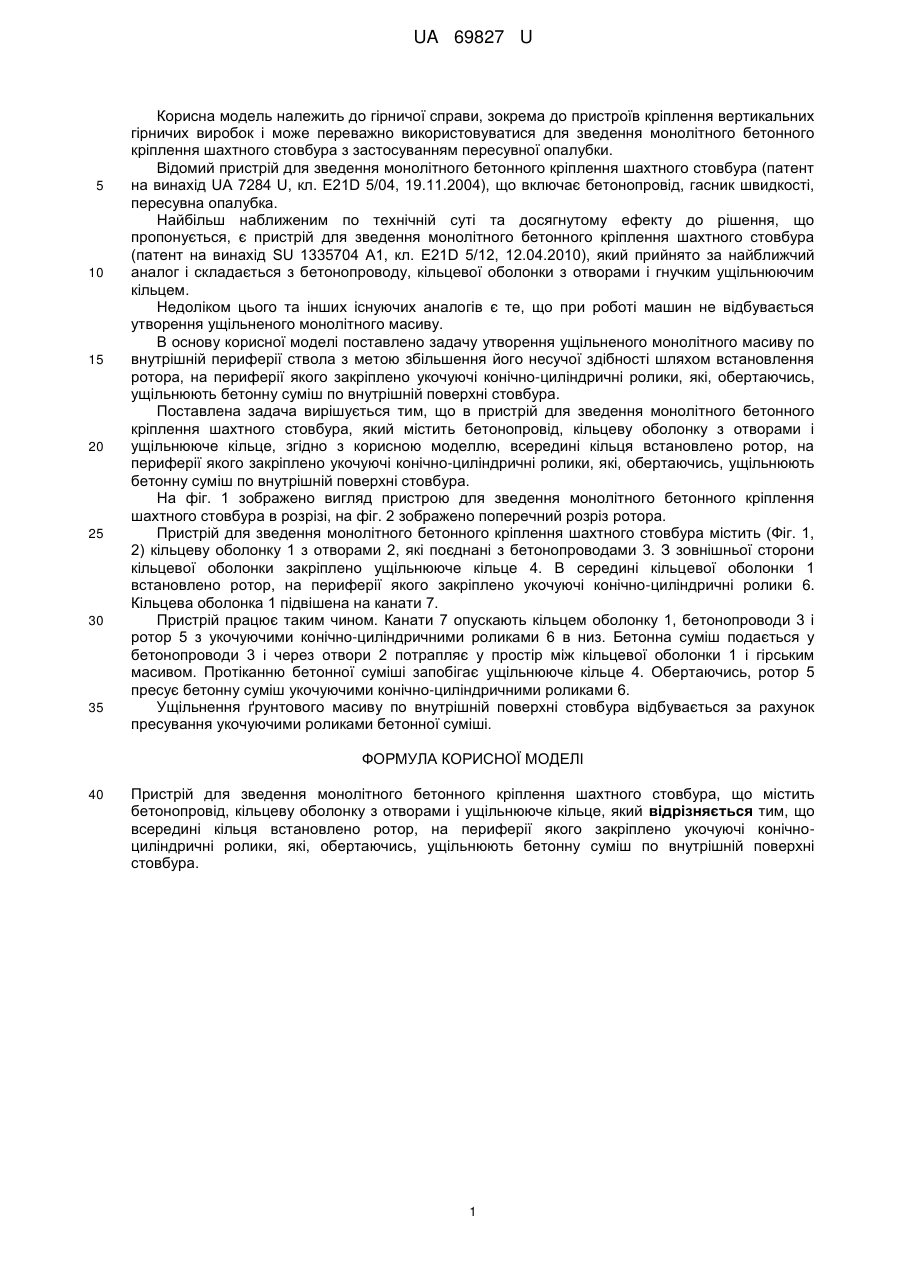

Реферат: Пристрій для зведення монолітного бетонного кріплення шахтного стовбура містить бетонопровід, кільцеву оболонку з отворами і ущільнююче кільце. Всередині кільця встановлено ротор, на периферії якого закріплено укочуючі конічно-циліндричні ролики, які, обертаючись, ущільнюють бетонну суміш по внутрішній поверхні стовбура. UA 69827 U (12) UA 69827 U UA 69827 U 5 10 15 20 25 30 35 Корисна модель належить до гірничої справи, зокрема до пристроїв кріплення вертикальних гірничих виробок і може переважно використовуватися для зведення монолітного бетонного кріплення шахтного стовбура з застосуванням пересувної опалубки. Відомий пристрій для зведення монолітного бетонного кріплення шахтного стовбура (патент на винахід UA 7284 U, кл. E21D 5/04, 19.11.2004), що включає бетонопровід, гасник швидкості, пересувна опалубка. Найбільш наближеним по технічній суті та досягнутому ефекту до рішення, що пропонується, є пристрій для зведення монолітного бетонного кріплення шахтного стовбура (патент на винахід SU 1335704 А1, кл. Е21D 5/12, 12.04.2010), який прийнято за найближчий аналог і складається з бетонопроводу, кільцевої оболонки з отворами і гнучким ущільнюючим кільцем. Недоліком цього та інших існуючих аналогів є те, що при роботі машин не відбувається утворення ущільненого монолітного масиву. В основу корисної моделі поставлено задачу утворення ущільненого монолітного масиву по внутрішній периферії ствола з метою збільшення його несучої здібності шляхом встановлення ротора, на периферії якого закріплено укочуючі конічно-циліндричні ролики, які, обертаючись, ущільнюють бетонну суміш по внутрішній поверхні стовбура. Поставлена задача вирішується тим, що в пристрій для зведення монолітного бетонного кріплення шахтного стовбура, який містить бетонопровід, кільцеву оболонку з отворами і ущільнююче кільце, згідно з корисною моделлю, всередині кільця встановлено ротор, на периферії якого закріплено укочуючі конічно-циліндричні ролики, які, обертаючись, ущільнюють бетонну суміш по внутрішній поверхні стовбура. На фіг. 1 зображено вигляд пристрою для зведення монолітного бетонного кріплення шахтного стовбура в розрізі, на фіг. 2 зображено поперечний розріз ротора. Пристрій для зведення монолітного бетонного кріплення шахтного стовбура містить (Фіг. 1, 2) кільцеву оболонку 1 з отворами 2, які поєднані з бетонопроводами 3. З зовнішньої сторони кільцевої оболонки закріплено ущільнююче кільце 4. В середині кільцевої оболонки 1 встановлено ротор, на периферії якого закріплено укочуючі конічно-циліндричні ролики 6. Кільцева оболонка 1 підвішена на канати 7. Пристрій працює таким чином. Канати 7 опускають кільцем оболонку 1, бетонопроводи 3 і ротор 5 з укочуючими конічно-циліндричними роликами 6 в низ. Бетонна суміш подається у бетонопроводи 3 і через отвори 2 потрапляє у простір між кільцевої оболонки 1 і гірським масивом. Протіканню бетонної суміші запобігає ущільнююче кільце 4. Обертаючись, ротор 5 пресує бетонну суміш укочуючими конічно-циліндричними роликами 6. Ущільнення ґрунтового масиву по внутрішній поверхні стовбура відбувається за рахунок пресування укочуючими роликами бетонної суміші. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пристрій для зведення монолітного бетонного кріплення шахтного стовбура, що містить бетонопровід, кільцеву оболонку з отворами і ущільнююче кільце, який відрізняється тим, що всередині кільця встановлено ротор, на периферії якого закріплено укочуючі конічноциліндричні ролики, які, обертаючись, ущільнюють бетонну суміш по внутрішній поверхні стовбура. 1 UA 69827 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
