Вузол очищення сирцю з лляної трести м’яльно-тіпального агрегату

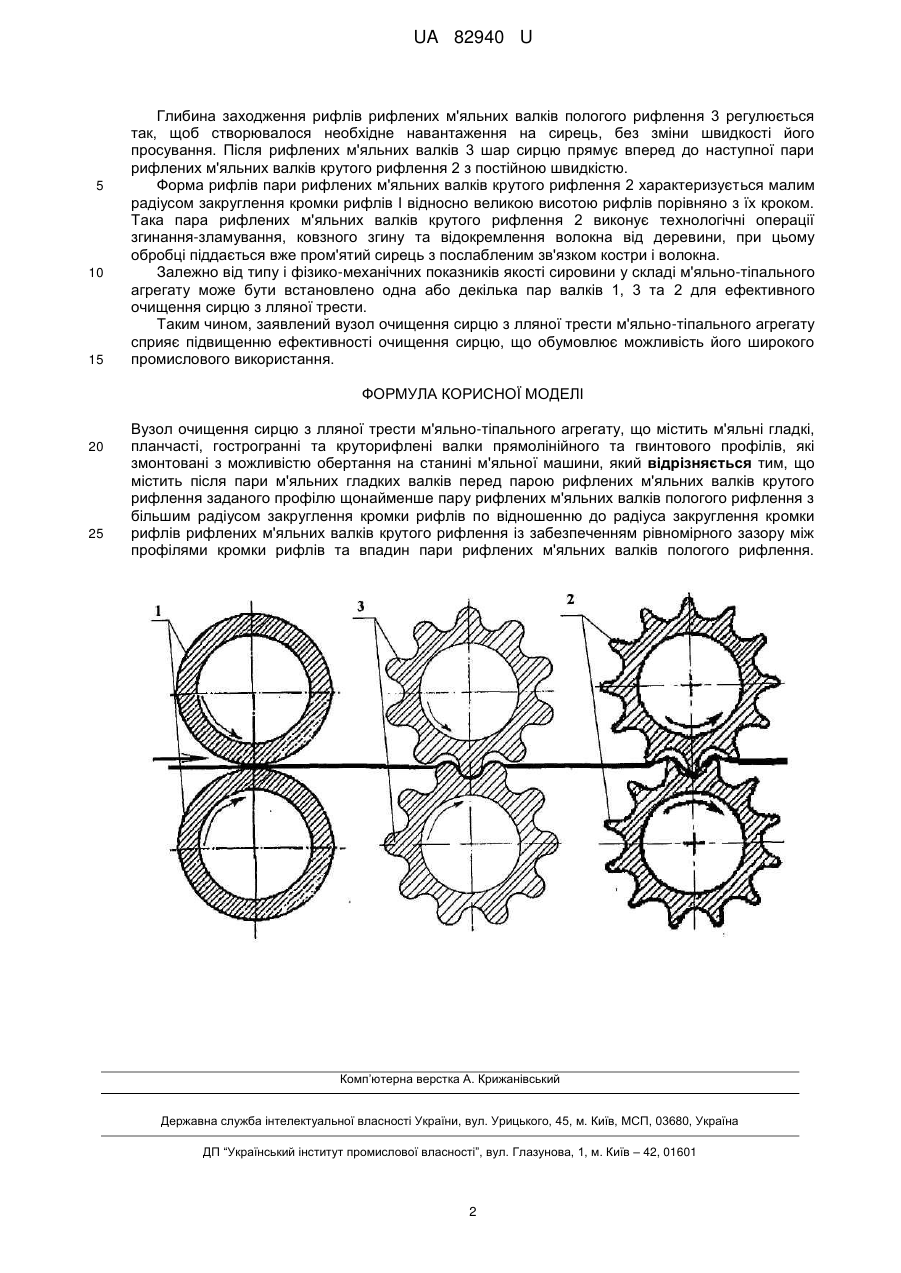

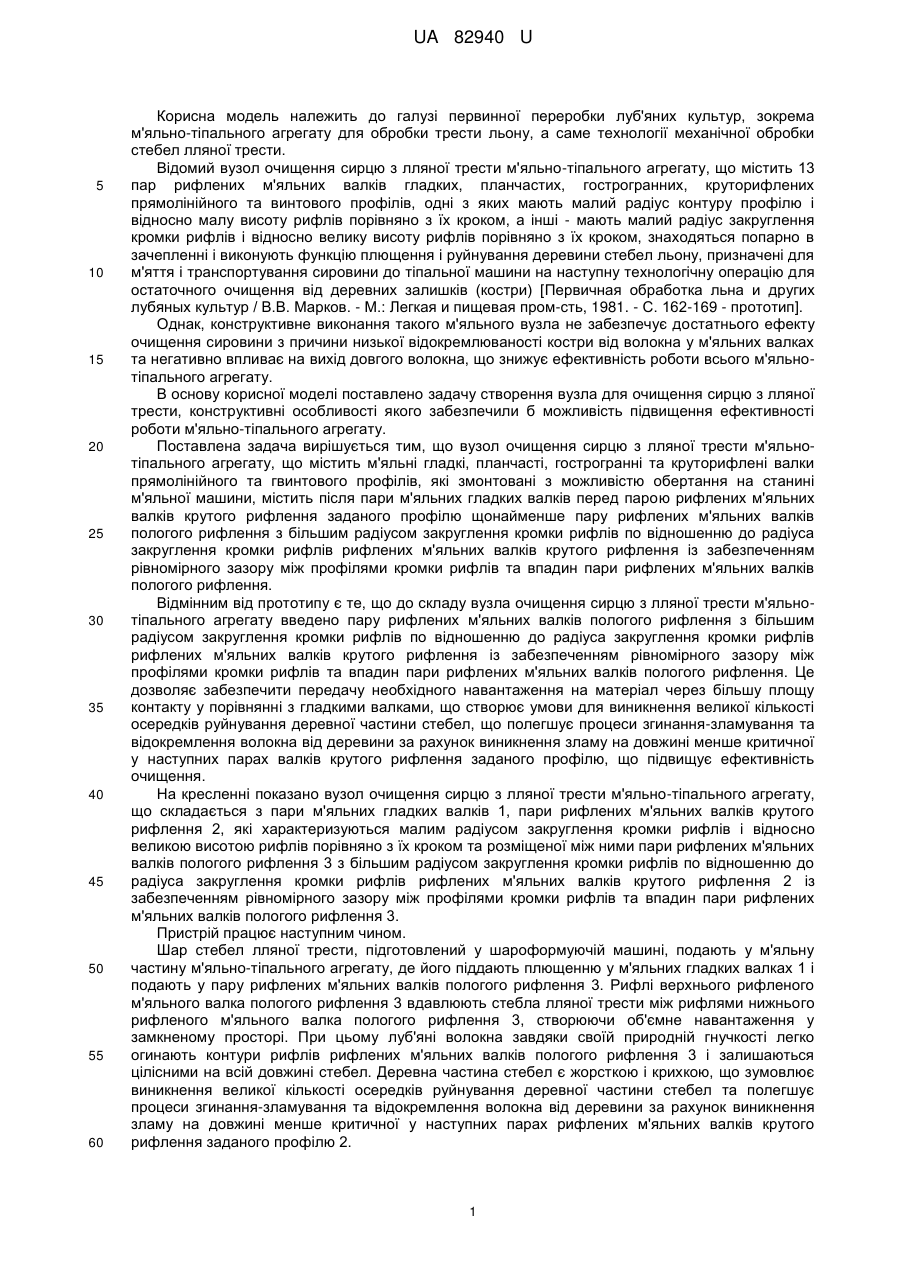

Реферат: UA 82940 U UA 82940 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі первинної переробки луб'яних культур, зокрема м'яльно-тіпального агрегату для обробки трести льону, а саме технології механічної обробки стебел лляної трести. Відомий вузол очищення сирцю з лляної трести м'яльно-тіпального агрегату, що містить 13 пар рифлених м'яльних валків гладких, планчастих, гострогранних, круторифлених прямолінійного та винтового профілів, одні з яких мають малий радіус контуру профілю і відносно малу висоту рифлів порівняно з їх кроком, а інші - мають малий радіус закруглення кромки рифлів і відносно велику висоту рифлів порівняно з їх кроком, знаходяться попарно в зачепленні і виконують функцію плющення і руйнування деревини стебел льону, призначені для м'яття і транспортування сировини до тіпальної машини на наступну технологічну операцію для остаточного очищення від деревних залишків (костри) [Первичная обработка льна и других лубяных культур / В.В. Марков. - М.: Легкая и пищевая пром-сть, 1981. - С. 162-169 - прототип]. Однак, конструктивне виконання такого м'яльного вузла не забезпечує достатнього ефекту очищення сировини з причини низької відокремлюваності костри від волокна у м'яльних валках та негативно впливає на вихід довгого волокна, що знижує ефективність роботи всього м'яльнотіпального агрегату. В основу корисної моделі поставлено задачу створення вузла для очищення сирцю з лляної трести, конструктивні особливості якого забезпечили б можливість підвищення ефективності роботи м'яльно-тіпального агрегату. Поставлена задача вирішується тим, що вузол очищення сирцю з лляної трести м'яльнотіпального агрегату, що містить м'яльні гладкі, планчасті, гострогранні та круторифлені валки прямолінійного та гвинтового профілів, які змонтовані з можливістю обертання на станині м'яльної машини, містить після пари м'яльних гладких валків перед парою рифлених м'яльних валків крутого рифлення заданого профілю щонайменше пару рифлених м'яльних валків пологого рифлення з більшим радіусом закруглення кромки рифлів по відношенню до радіуса закруглення кромки рифлів рифлених м'яльних валків крутого рифлення із забезпеченням рівномірного зазору між профілями кромки рифлів та впадин пари рифлених м'яльних валків пологого рифлення. Відмінним від прототипу є те, що до складу вузла очищення сирцю з лляної трести м'яльнотіпального агрегату введено пару рифлених м'яльних валків пологого рифлення з більшим радіусом закруглення кромки рифлів по відношенню до радіуса закруглення кромки рифлів рифлених м'яльних валків крутого рифлення із забезпеченням рівномірного зазору між профілями кромки рифлів та впадин пари рифлених м'яльних валків пологого рифлення. Це дозволяє забезпечити передачу необхідного навантаження на матеріал через більшу площу контакту у порівнянні з гладкими валками, що створює умови для виникнення великої кількості осередків руйнування деревної частини стебел, що полегшує процеси згинання-зламування та відокремлення волокна від деревини за рахунок виникнення зламу на довжині менше критичної у наступних парах валків крутого рифлення заданого профілю, що підвищує ефективність очищення. На кресленні показано вузол очищення сирцю з лляної трести м'яльно-тіпального агрегату, що складається з пари м'яльних гладких валків 1, пари рифлених м'яльних валків крутого рифлення 2, які характеризуються малим радіусом закруглення кромки рифлів і відносно великою висотою рифлів порівняно з їх кроком та розміщеної між ними пари рифлених м'яльних валків пологого рифлення 3 з більшим радіусом закруглення кромки рифлів по відношенню до радіуса закруглення кромки рифлів рифлених м'яльних валків крутого рифлення 2 із забезпеченням рівномірного зазору між профілями кромки рифлів та впадин пари рифлених м'яльних валків пологого рифлення 3. Пристрій працює наступним чином. Шар стебел лляної трести, підготовлений у шароформуючій машині, подають у м'яльну частину м'яльно-тіпального агрегату, де його піддають плющенню у м'яльних гладких валках 1 і подають у пару рифлених м'яльних валків пологого рифлення 3. Рифлі верхнього рифленого м'яльного валка пологого рифлення 3 вдавлюють стебла лляної трести між рифлями нижнього рифленого м'яльного валка пологого рифлення 3, створюючи об'ємне навантаження у замкненому просторі. При цьому луб'яні волокна завдяки своїй природній гнучкості легко огинають контури рифлів рифлених м'яльних валків пологого рифлення 3 і залишаються цілісними на всій довжині стебел. Деревна частина стебел є жорсткою і крихкою, що зумовлює виникнення великої кількості осередків руйнування деревної частини стебел та полегшує процеси згинання-зламування та відокремлення волокна від деревини за рахунок виникнення зламу на довжині менше критичної у наступних парах рифлених м'яльних валків крутого рифлення заданого профілю 2. 1 UA 82940 U 5 10 15 Глибина заходження рифлів рифлених м'яльних валків пологого рифлення 3 регулюється так, щоб створювалося необхідне навантаження на сирець, без зміни швидкості його просування. Після рифлених м'яльних валків 3 шар сирцю прямує вперед до наступної пари рифлених м'яльних валків крутого рифлення 2 з постійною швидкістю. Форма рифлів пари рифлених м'яльних валків крутого рифлення 2 характеризується малим радіусом закруглення кромки рифлів І відносно великою висотою рифлів порівняно з їх кроком. Така пара рифлених м'яльних валків крутого рифлення 2 виконує технологічні операції згинання-зламування, ковзного згину та відокремлення волокна від деревини, при цьому обробці піддається вже пром'ятий сирець з послабленим зв'язком костри і волокна. Залежно від типу і фізико-механічних показників якості сировини у складі м'яльно-тіпального агрегату може бути встановлено одна або декілька пар валків 1, 3 та 2 для ефективного очищення сирцю з лляної трести. Таким чином, заявлений вузол очищення сирцю з лляної трести м'яльно-тіпального агрегату сприяє підвищенню ефективності очищення сирцю, що обумовлює можливість його широкого промислового використання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Вузол очищення сирцю з лляної трести м'яльно-тіпального агрегату, що містить м'яльні гладкі, планчасті, гострогранні та круторифлені валки прямолінійного та гвинтового профілів, які змонтовані з можливістю обертання на станині м'яльної машини, який відрізняється тим, що містить після пари м'яльних гладких валків перед парою рифлених м'яльних валків крутого рифлення заданого профілю щонайменше пару рифлених м'яльних валків пологого рифлення з більшим радіусом закруглення кромки рифлів по відношенню до радіуса закруглення кромки рифлів рифлених м'яльних валків крутого рифлення із забезпеченням рівномірного зазору між профілями кромки рифлів та впадин пари рифлених м'яльних валків пологого рифлення. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
