Конструкція віброізолюючої, звукоізолюючої і теплоізолюючої підлоги

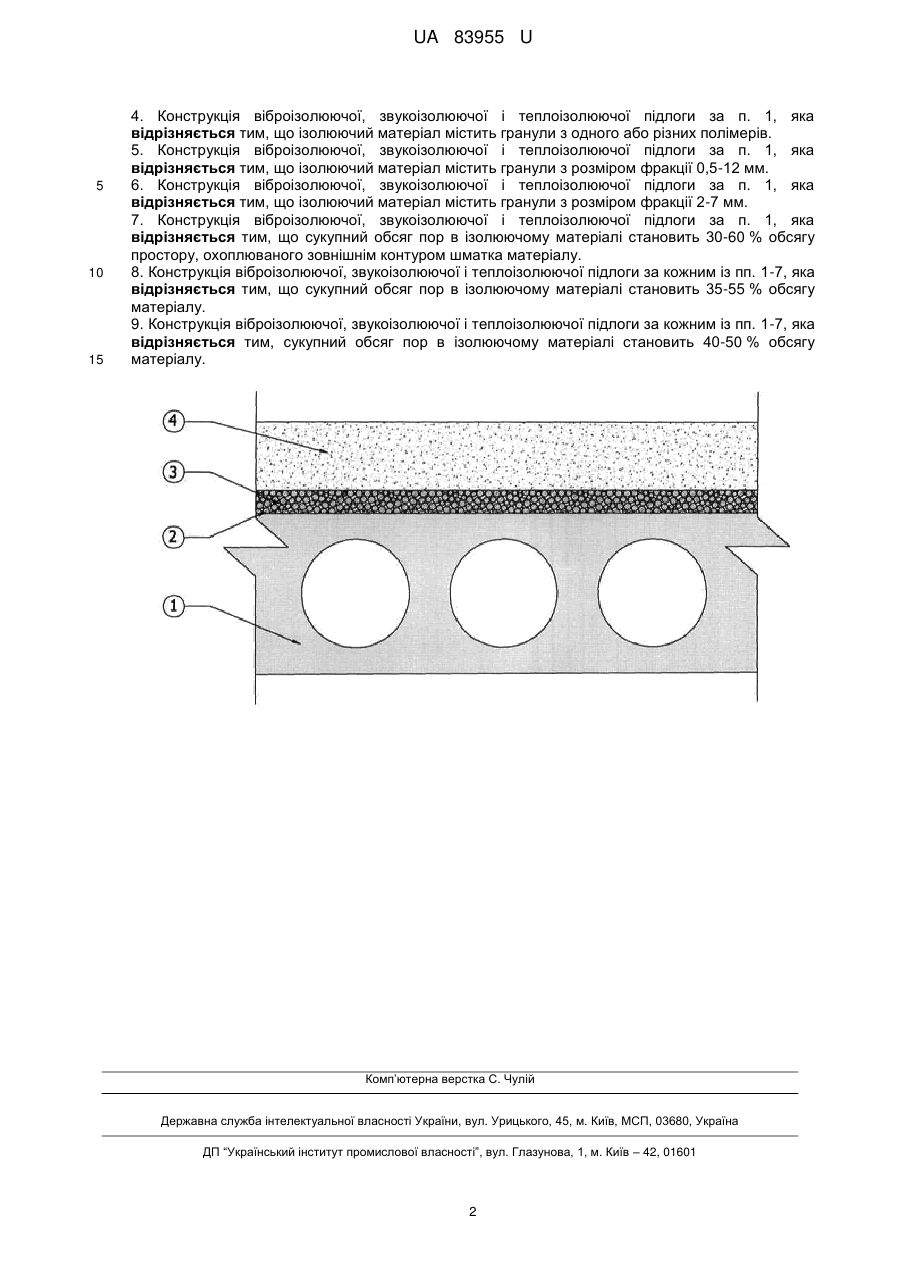

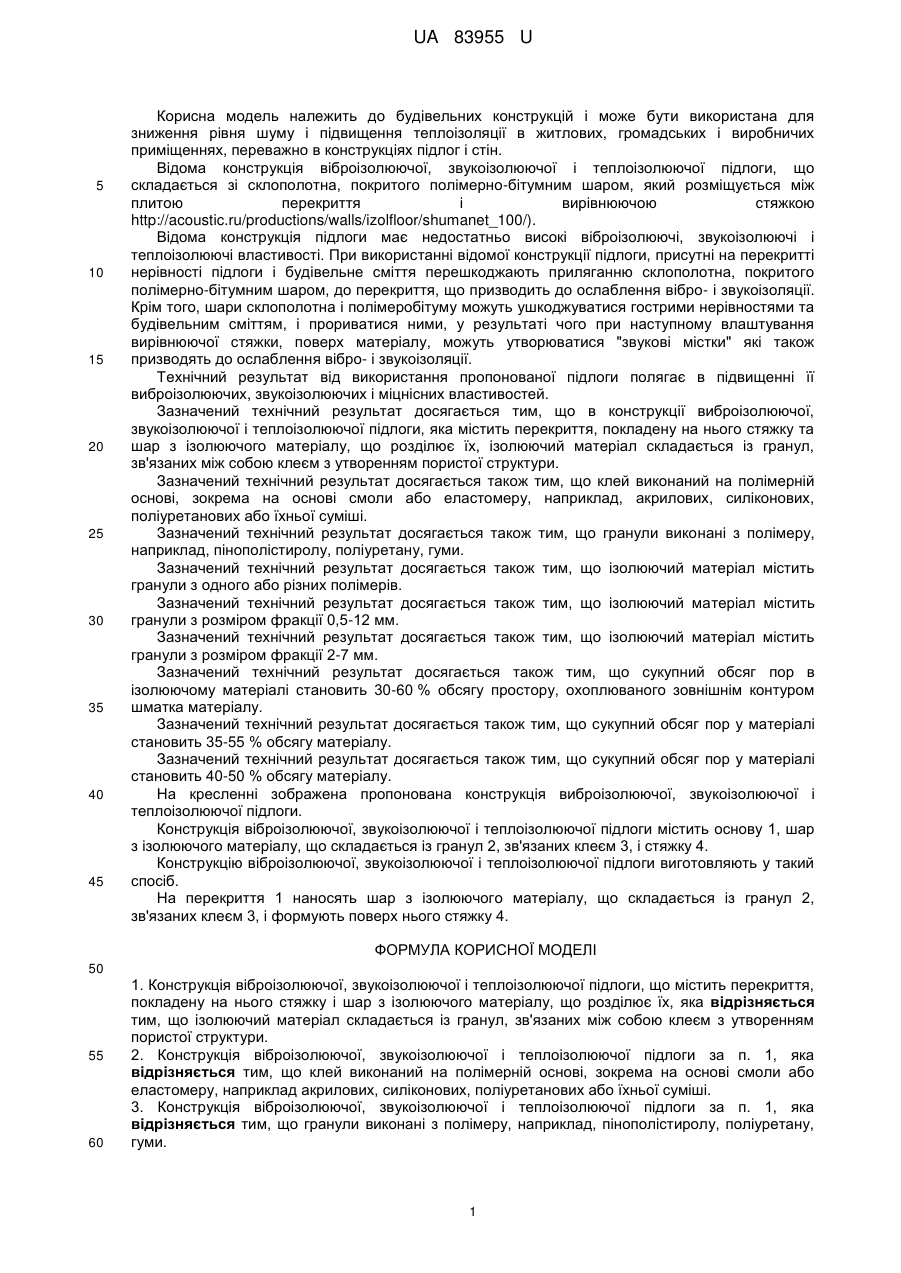

Реферат: Корисна модель належить до будівельних конструкцій і може бути використана для зниження рівня шуму і підвищення теплоізоляції в житлових, громадських і виробничих приміщеннях, переважно в конструкціях підлог і стін. UA 83955 U (12) UA 83955 U UA 83955 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до будівельних конструкцій і може бути використана для зниження рівня шуму і підвищення теплоізоляції в житлових, громадських і виробничих приміщеннях, переважно в конструкціях підлог і стін. Відома конструкція віброізолюючої, звукоізолюючої і теплоізолюючої підлоги, що складається зі склополотна, покритого полімерно-бітумним шаром, який розміщується між плитою перекриття і вирівнюючою стяжкою http://acoustic.ru/productions/walls/izolfloor/shumanet_100/). Відома конструкція підлоги має недостатньо високі віброізолюючі, звукоізолюючі і теплоізолюючі властивості. При використанні відомої конструкції підлоги, присутні на перекритті нерівності підлоги і будівельне сміття перешкоджають приляганню склополотна, покритого полімерно-бітумним шаром, до перекриття, що призводить до ослаблення вібро- і звукоізоляції. Крім того, шари склополотна і полімеробітуму можуть ушкоджуватися гострими нерівностями та будівельним сміттям, і прориватися ними, у результаті чого при наступному влаштування вирівнюючої стяжки, поверх матеріалу, можуть утворюватися "звукові містки" які також призводять до ослаблення вібро- і звукоізоляції. Технічний результат від використання пропонованої підлоги полягає в підвищенні її виброізолюючих, звукоізолюючих і міцнісних властивостей. Зазначений технічний результат досягається тим, що в конструкції виброізолюючої, звукоізолюючої і теплоізолюючої підлоги, яка містить перекриття, покладену на нього стяжку та шар з ізолюючого матеріалу, що розділює їх, ізолюючий матеріал складається із гранул, зв'язаних між собою клеєм з утворенням пористої структури. Зазначений технічний результат досягається також тим, що клей виконаний на полімерній основі, зокрема на основі смоли або еластомеру, наприклад, акрилових, силіконових, поліуретанових або їхньої суміші. Зазначений технічний результат досягається також тим, що гранули виконані з полімеру, наприклад, пінополістиролу, поліуретану, гуми. Зазначений технічний результат досягається також тим, що ізолюючий матеріал містить гранули з одного або різних полімерів. Зазначений технічний результат досягається також тим, що ізолюючий матеріал містить гранули з розміром фракції 0,5-12 мм. Зазначений технічний результат досягається також тим, що ізолюючий матеріал містить гранули з розміром фракції 2-7 мм. Зазначений технічний результат досягається також тим, що сукупний обсяг пор в ізолюючому матеріалі становить 30-60 % обсягу простору, охоплюваного зовнішнім контуром шматка матеріалу. Зазначений технічний результат досягається також тим, що сукупний обсяг пор у матеріалі становить 35-55 % обсягу матеріалу. Зазначений технічний результат досягається також тим, що сукупний обсяг пор у матеріалі становить 40-50 % обсягу матеріалу. На кресленні зображена пропонована конструкція виброізолюючої, звукоізолюючої і теплоізолюючої підлоги. Конструкція віброізолюючої, звукоізолюючої і теплоізолюючої підлоги містить основу 1, шар з ізолюючого матеріалу, що складається із гранул 2, зв'язаних клеєм 3, і стяжку 4. Конструкцію віброізолюючої, звукоізолюючої і теплоізолюючої підлоги виготовляють у такий спосіб. На перекриття 1 наносять шар з ізолюючого матеріалу, що складається із гранул 2, зв'язаних клеєм 3, і формують поверх нього стяжку 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Конструкція віброізолюючої, звукоізолюючої і теплоізолюючої підлоги, що містить перекриття, покладену на нього стяжку і шар з ізолюючого матеріалу, що розділює їх, яка відрізняється тим, що ізолюючий матеріал складається із гранул, зв'язаних між собою клеєм з утворенням пористої структури. 2. Конструкція віброізолюючої, звукоізолюючої і теплоізолюючої підлоги за п. 1, яка відрізняється тим, що клей виконаний на полімерній основі, зокрема на основі смоли або еластомеру, наприклад акрилових, силіконових, поліуретанових або їхньої суміші. 3. Конструкція віброізолюючої, звукоізолюючої і теплоізолюючої підлоги за п. 1, яка відрізняється тим, що гранули виконані з полімеру, наприклад, пінополістиролу, поліуретану, гуми. 1 UA 83955 U 5 10 15 4. Конструкція віброізолюючої, звукоізолюючої і теплоізолюючої підлоги за п. 1, яка відрізняється тим, що ізолюючий матеріал містить гранули з одного або різних полімерів. 5. Конструкція віброізолюючої, звукоізолюючої і теплоізолюючої підлоги за п. 1, яка відрізняється тим, що ізолюючий матеріал містить гранули з розміром фракції 0,5-12 мм. 6. Конструкція віброізолюючої, звукоізолюючої і теплоізолюючої підлоги за п. 1, яка відрізняється тим, що ізолюючий матеріал містить гранули з розміром фракції 2-7 мм. 7. Конструкція віброізолюючої, звукоізолюючої і теплоізолюючої підлоги за п. 1, яка відрізняється тим, що сукупний обсяг пор в ізолюючому матеріалі становить 30-60 % обсягу простору, охоплюваного зовнішнім контуром шматка матеріалу. 8. Конструкція віброізолюючої, звукоізолюючої і теплоізолюючої підлоги за кожним із пп. 1-7, яка відрізняється тим, що сукупний обсяг пор в ізолюючому матеріалі становить 35-55 % обсягу матеріалу. 9. Конструкція віброізолюючої, звукоізолюючої і теплоізолюючої підлоги за кожним із пп. 1-7, яка відрізняється тим, сукупний обсяг пор в ізолюючому матеріалі становить 40-50 % обсягу матеріалу. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
