Конструкція для вирівнювання підлоги

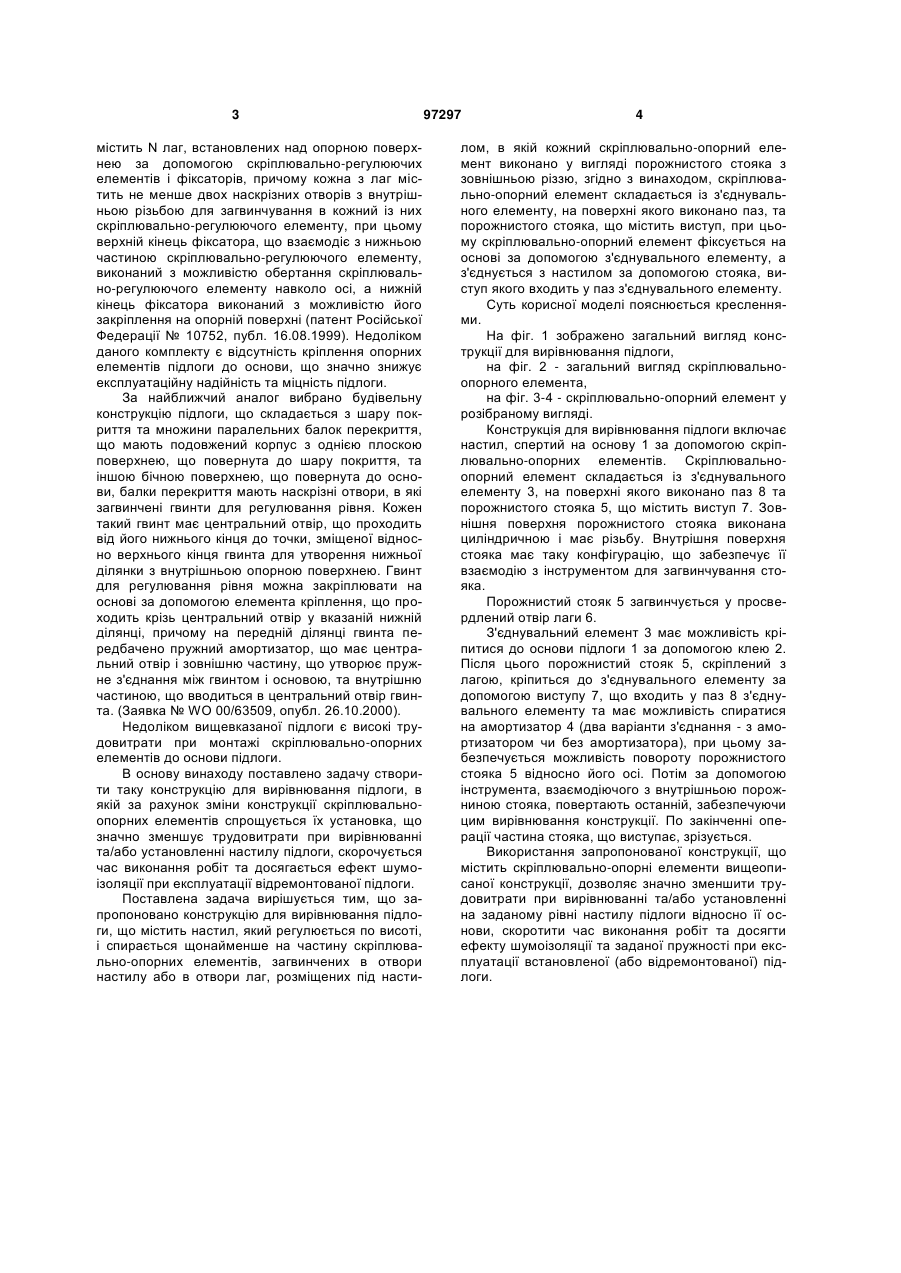

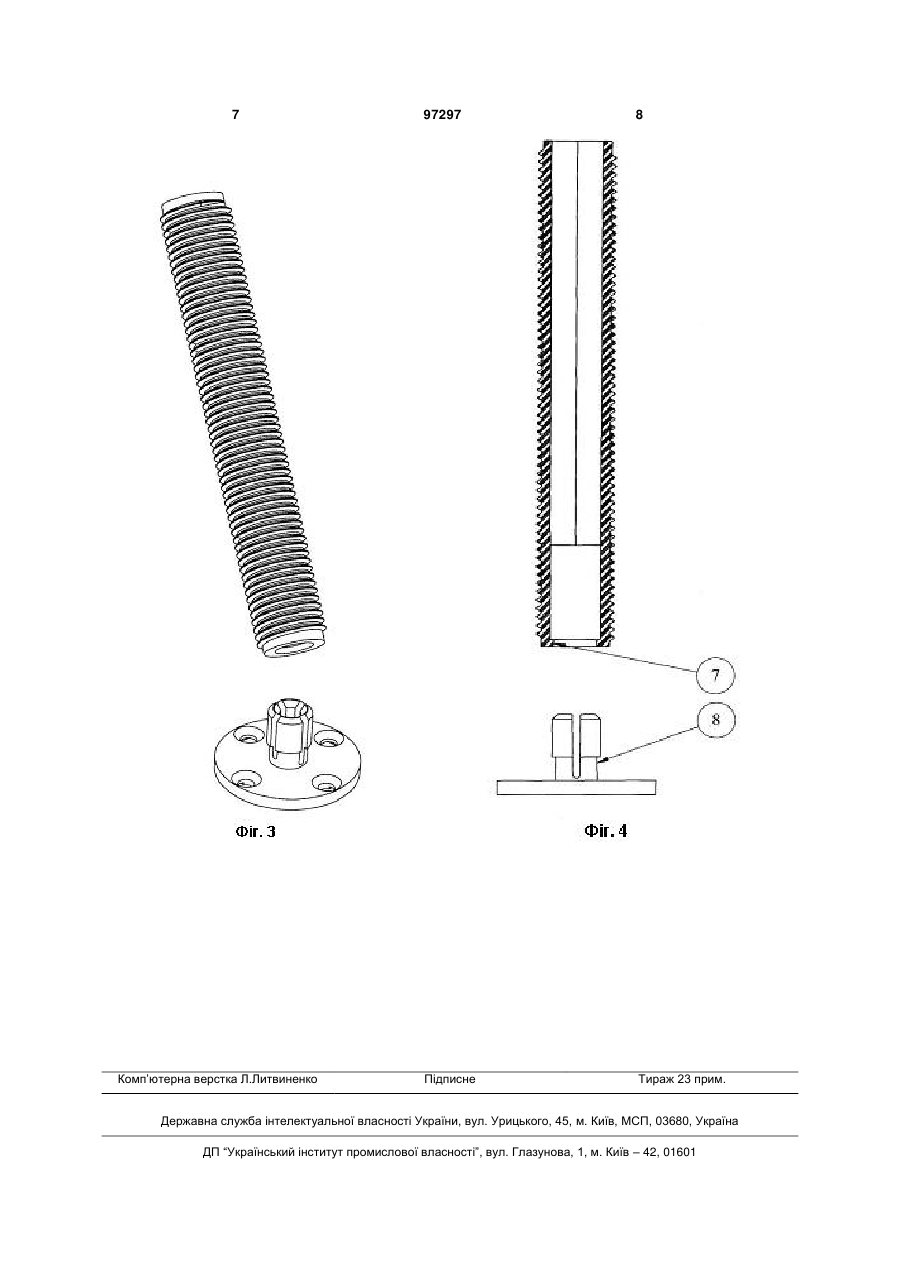

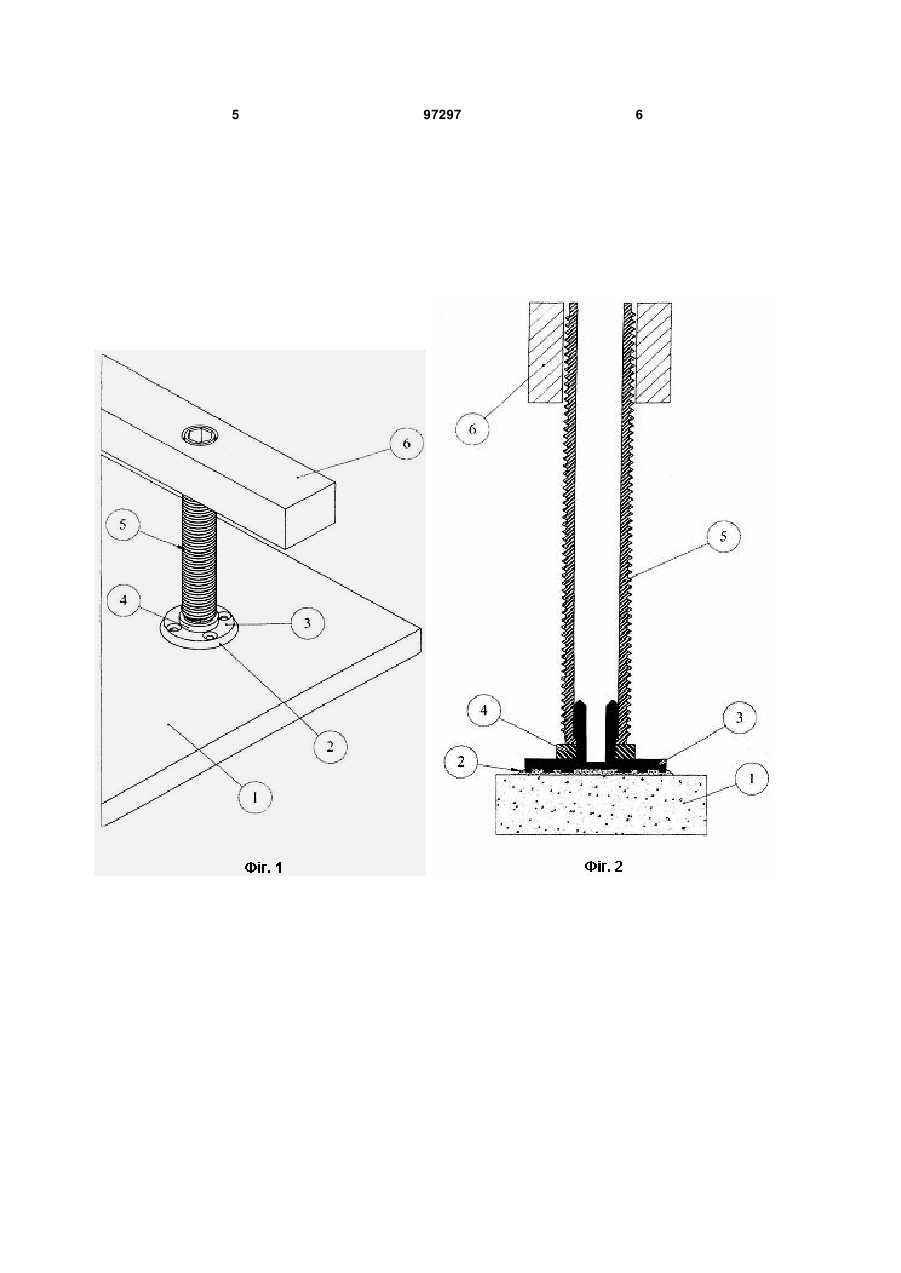

Конструкція для вирівнювання підлоги, що містить настил, який регулюється по висоті, і спирається щонайменше на частину скріплювальноопорних елементів, загвинчених в отвори настилу або в отвори лаг, розміщених під настилом, в якій кожний скріплювально-опорний елемент виконано у вигляді порожнистого стояка з зовнішньою різзю, яка відрізняється тим, що скріплювальноопорний елемент складається зі з'єднувального елементу, на поверхні якого виконано паз, та порожнистого стояка, що містить виступ, при цьому скріплювально-опорний елемент фіксується на основі за допомогою з'єднувального елементу, а з'єднується з настилом за допомогою стояка, виступ якого входить у паз з'єднувального елементу. UA (21) a201004460 (22) 16.04.2010 (24) 25.01.2012 (46) 25.01.2012, Бюл.№ 2, 2012 р. (72) ШИМАН ЮРІЙ МИКОЛАЙОВИЧ (73) ПРИВАТНЕ ПІДПРИЄМСТВО ТРЕЙД" (56) CH 496150 A, 15.09.1970 RU 55820 U1, 27.08.2006 FR 2580696 A1, 24.10.1986 RU 2310050 C1, 10.11.2007 RU 42050 U1, 20.11.2004 US 2570282 A, 9.10.1951 DE 4339141 A1, 18.05.1995 2 (19) 1 3 містить N лаг, встановлених над опорною поверхнею за допомогою скріплювально-регулюючих елементів і фіксаторів, причому кожна з лаг містить не менше двох наскрізних отворів з внутрішньою різьбою для загвинчування в кожний із них скріплювально-регулюючого елементу, при цьому верхній кінець фіксатора, що взаємодіє з нижньою частиною скріплювально-регулюючого елементу, виконаний з можливістю обертання скріплювально-регулюючого елементу навколо осі, а нижній кінець фіксатора виконаний з можливістю його закріплення на опорній поверхні (патент Російської Федерації № 10752, публ. 16.08.1999). Недоліком даного комплекту є відсутність кріплення опорних елементів підлоги до основи, що значно знижує експлуатаційну надійність та міцність підлоги. За найближчий аналог вибрано будівельну конструкцію підлоги, що складається з шару покриття та множини паралельних балок перекриття, що мають подовжений корпус з однією плоскою поверхнею, що повернута до шару покриття, та іншою бічною поверхнею, що повернута до основи, балки перекриття мають наскрізні отвори, в які загвинчені гвинти для регулювання рівня. Кожен такий гвинт має центральний отвір, що проходить від його нижнього кінця до точки, зміщеної відносно верхнього кінця гвинта для утворення нижньої ділянки з внутрішньою опорною поверхнею. Гвинт для регулювання рівня можна закріплювати на основі за допомогою елемента кріплення, що проходить крізь центральний отвір у вказаній нижній ділянці, причому на передній ділянці гвинта передбачено пружний амортизатор, що має центральний отвір і зовнішню частину, що утворює пружне з'єднання між гвинтом і основою, та внутрішню частиною, що вводиться в центральний отвір гвинта. (Заявка № WO 00/63509, опубл. 26.10.2000). Недоліком вищевказаної підлоги є високі трудовитрати при монтажі скріплювально-опорних елементів до основи підлоги. В основу винаходу поставлено задачу створити таку конструкцію для вирівнювання підлоги, в якій за рахунок зміни конструкції скріплювальноопорних елементів спрощується їх установка, що значно зменшує трудовитрати при вирівнюванні та/або установленні настилу підлоги, скорочується час виконання робіт та досягається ефект шумоізоляції при експлуатації відремонтованої підлоги. Поставлена задача вирішується тим, що запропоновано конструкцію для вирівнювання підлоги, що містить настил, який регулюється по висоті, і спирається щонайменше на частину скріплювально-опорних елементів, загвинчених в отвори настилу або в отвори лаг, розміщених під насти 97297 4 лом, в якій кожний скріплювально-опорний елемент виконано у вигляді порожнистого стояка з зовнішньою різзю, згідно з винаходом, скріплювально-опорний елемент складається із з'єднувального елементу, на поверхні якого виконано паз, та порожнистого стояка, що містить виступ, при цьому скріплювально-опорний елемент фіксується на основі за допомогою з'єднувального елементу, а з'єднується з настилом за допомогою стояка, виступ якого входить у паз з'єднувального елементу. Суть корисної моделі пояснюється кресленнями. На фіг. 1 зображено загальний вигляд конструкції для вирівнювання підлоги, на фіг. 2 - загальний вигляд скріплювальноопорного елемента, на фіг. 3-4 - скріплювально-опорний елемент у розібраному вигляді. Конструкція для вирівнювання підлоги включає настил, спертий на основу 1 за допомогою скріплювально-опорних елементів. Скріплювальноопорний елемент складається із з'єднувального елементу 3, на поверхні якого виконано паз 8 та порожнистого стояка 5, що містить виступ 7. Зовнішня поверхня порожнистого стояка виконана циліндричною і має різьбу. Внутрішня поверхня стояка має таку конфігурацію, що забезпечує її взаємодію з інструментом для загвинчування стояка. Порожнистий стояк 5 загвинчується у просвердлений отвір лаги 6. З'єднувальний елемент 3 має можливість кріпитися до основи підлоги 1 за допомогою клею 2. Після цього порожнистий стояк 5, скріплений з лагою, кріпиться до з'єднувального елементу за допомогою виступу 7, що входить у паз 8 з'єднувального елементу та має можливість спиратися на амортизатор 4 (два варіанти з'єднання - з амортизатором чи без амортизатора), при цьому забезпечується можливість повороту порожнистого стояка 5 відносно його осі. Потім за допомогою інструмента, взаємодіючого з внутрішньою порожниною стояка, повертають останній, забезпечуючи цим вирівнювання конструкції. По закінченні операції частина стояка, що виступає, зрізується. Використання запропонованої конструкції, що містить скріплювально-опорні елементи вищеописаної конструкції, дозволяє значно зменшити трудовитрати при вирівнюванні та/або установленні на заданому рівні настилу підлоги відносно її основи, скоротити час виконання робіт та досягти ефекту шумоізоляції та заданої пружності при експлуатації встановленої (або відремонтованої) підлоги. 5 97297 6 7 Комп’ютерна верстка Л.Литвиненко 97297 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
