Приціл-далекомір

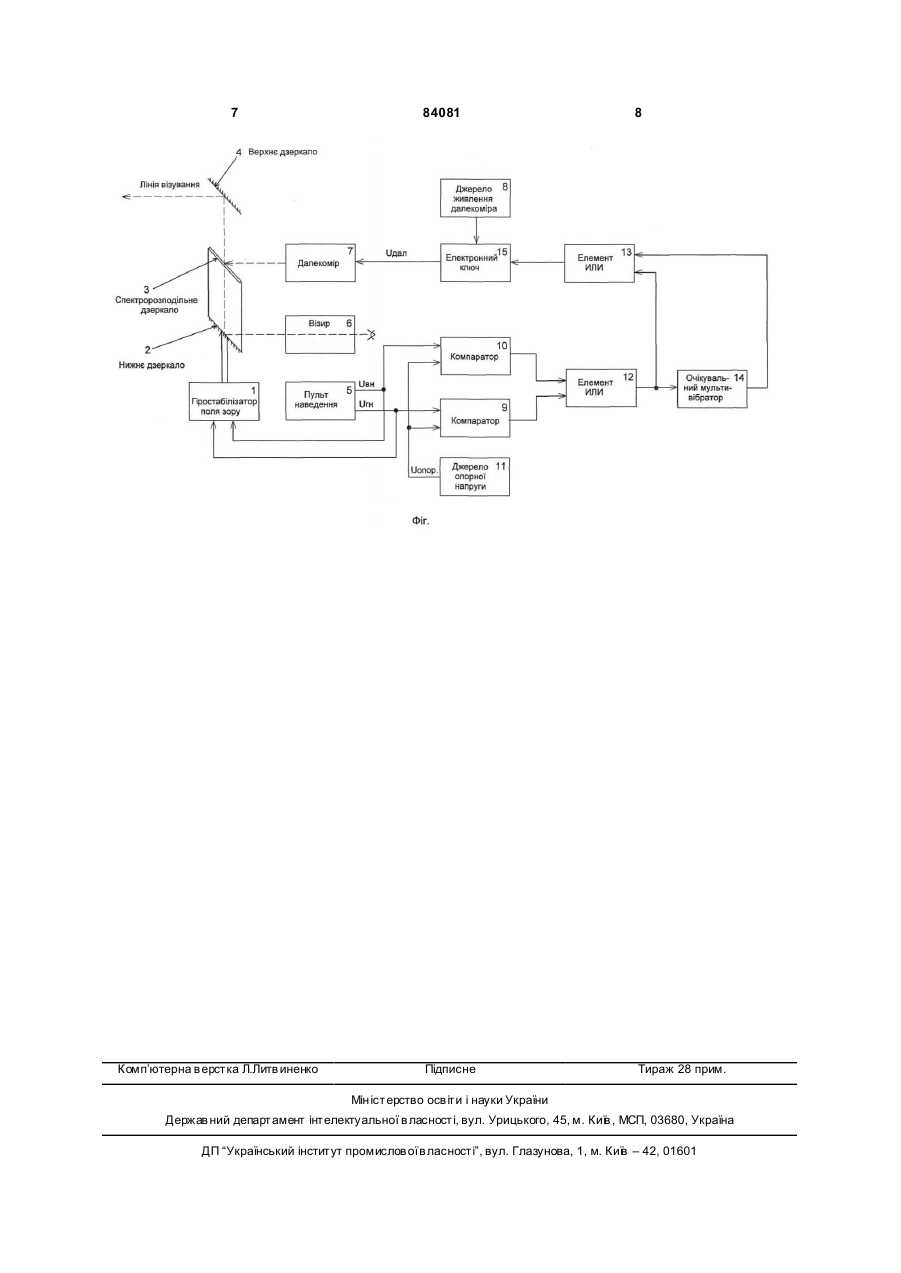

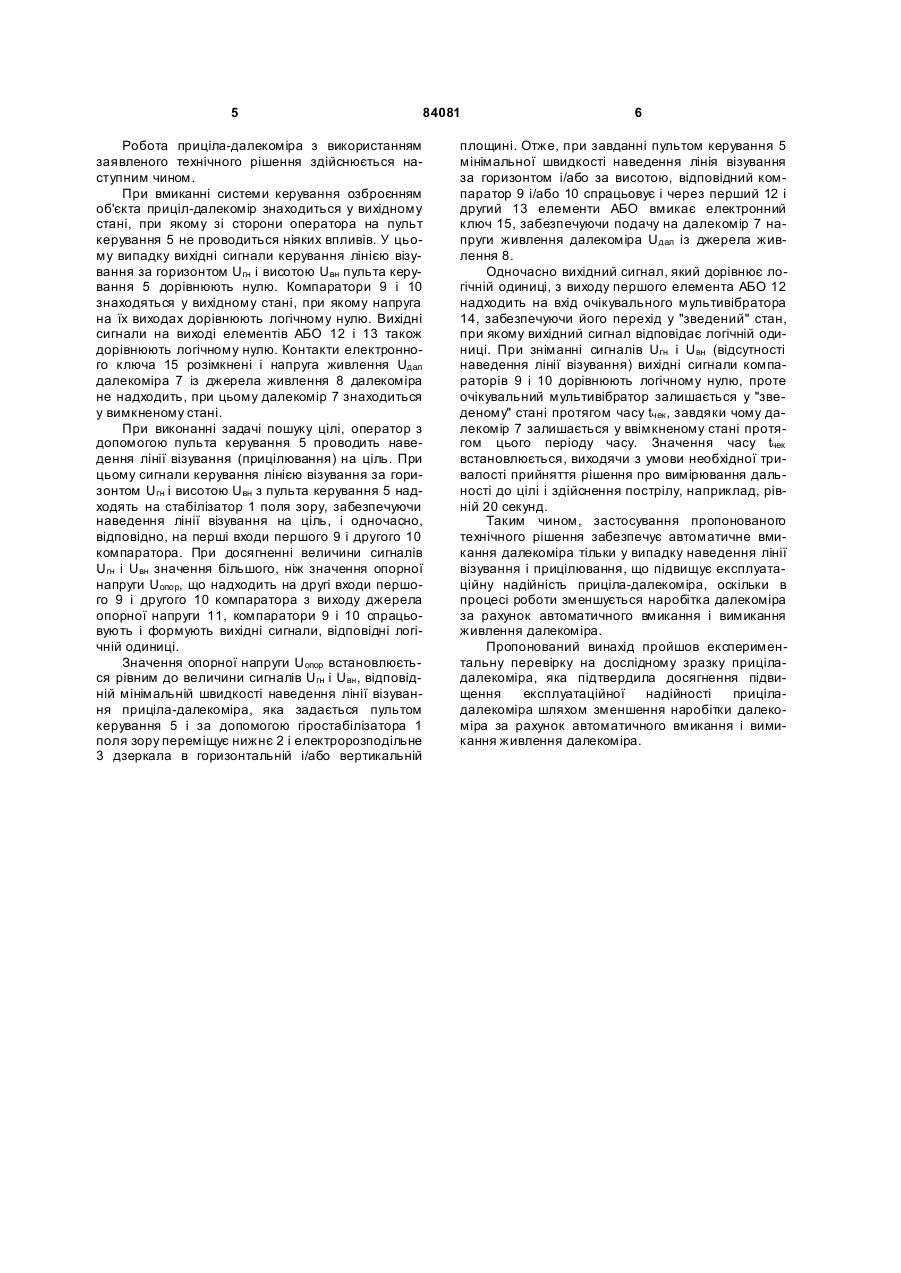

1. Приціл-далекомір, що містить гіростабілізатор поля зору, кінематично зв'язаний з нижнім дзеркалом і спектророзподільним дзеркалом, верхнє дзеркало, пульт керування, візир, далекомір і джерело живлення далекоміра, при цьому виходи пульта керування підключені до стабілізатора поля зору, а оптичні осі візира і далекоміра узгоджені, який відрізняється тим, що додатково введені два компаратори, джерело опорної напруги, два елементи АБО, очікувальний мультивібратор і електронний ключ, причому перший вихід пульта C2 2 (19) 1 3 84081 допомогою візира, що має оптичну систему спостереження, оптична вісь якої за допомогою дзеркал виводиться із приціла. Стабілізація поля зору приціла-далекоміра проводиться гіростабілізатором за рахунок стабілізації блока дзеркал в двох площинах (горизонту і вертикалі). Оптична вісь випромінювання лазерного далекоміра з допомогою електророзподільного дзеркала сполучається з оптичною віссю візира. Принцип роботи відомого приціла-далекоміра, обраного за прототип, полягає в тому, що в процесі пошуку цілей наведення лінії візування за висотою і напрямком здійснюється за допомогою пульта керування. Наведення проводиться розворотом рукояток пульта керування, при цьому обертаються потенціометри, що знаходяться в пульті керування, від величини кута повороту яких залежать швидкості наведення лінії візування. Електричні сигнали, що знімаються з потенціометрів, пропорційні квадрату кута розвороту рукояток пульта керування, підсилюються і у вигляді сигналів керування подаються на гіростабілізатор поля зору, забезпечуючи наведення лінії візування за висотою і напрямком. При необхідності вимірювання дальності до цілі, вмикання лазерного далекоміра у відомому прицілі-далекомірі здійснюється за допомогою ручного тумблера "ДАЛЕКОМІР", розташованого на пульті наводчика, при вмиканні якого на далекомір поступає напруга живлення. До недоліків технічного рішення, обраного за прототип, відноситься те, що для зберігання ресурсу наробітки далекоміра проводиться ручне вмикання і вимикання живлення далекоміра. При цьому, в процесі виконання бойової роботи далекомір ввімкнений постійно, а функціональне використання далекоміра здійснюється епізодично, що призводить до збільшення його наробітки і зниженню експлуатаційної надійності далекоміра. В основу винаходу поставлено завдання підвищення експлуатаційної надійності приціладалекоміра шляхом зменшення наробітки далекоміра за рахунок автоматичного вмикання і вимикання живлення далекоміра. Суть винаходу в заявленому прицілідалекомірі, який містить гіростабілізатор поля зору, кінематично зв'язаний з нижнім дзеркалом і електророзподільним дзеркалом, верхнє дзеркало, пульт керування, візир, далекомір і джерело живлення далекоміра, при цьому виходи пульта керування підключені до гіростабілізатора поля зору, а оптичні вісі візира і далекоміра узгоджені, досягається шляхом введення двох компараторів, джерела опорної напруги, двох елементів АБО, очікувального мультивібратора і електронного ключа, причому перший вихід пульта керування підключений до першого входу першого компаратора, другий вихід - до першого входу другого компаратора, а другі входи першого і другого компаратора підключені до джерела опорної напруги, виходи першого і другого компаратора підключені до входів першого елемента АБО, вихід якого підключений до першого входу другого елемента АБО і через очікувальний мультивібратор до другого входу др угого елемента АБО, ви хід другого 4 елемента АБО підключений до керуючого входу електронного ключа, вхід якого підключений до джерела живлення далекоміра, а вихід - до входу живлення далекоміра. Порівняльний аналіз технічного рішення, що заявляється, з прототипом, дозволяє зробити висновок, що заявлений приціл-далекомір, відрізняється тим, що в нього введені два компаратора, джерело опорного живлення, два елемента АБО, очікувальний мультивібратор і електронний ключ, причому перший вихід пульта керування підключений до першого входу першого компаратора, другий вихід - до першого входу другого компаратора, а другі входи першого і другого компаратора підключені до джерела опорної напруги, ви ходи першого і другого компаратора підключені до входів першого елемента АБО, вихід якого підключений до першого входу др угого елемента АБО і через очікувальний мультивібратор до другого входу др угого елемента АБО, ви хід другого елемента АБО підключений до керуючого входу електронного ключа, вхід якого підключений до джерела живлення далекоміра, а вихід - до входу живлення далекоміра. Підвищення ефективності застосування технічного рішення, яке заявляється, у порівнянні з прототипом, полягає в підвищенні експлуатаційної надійності приціла-далекоміра шляхом зменшення наробітки далекоміра за рахунок автоматичного вмикання і вимикання живлення далекоміра з допомогою електронного ключа. Керування вмиканням і вимиканням далекоміра здійснюється шляхом порівняння сигналів наведення, що формуються пультом керування приціладалекоміра, з опорним значенням за допомогою двох компараторів, двох елементів АБО і очікувального мультивібратора. На Фіг. зображена функціональна схема заявленого приціла-далекоміра. Заявлений прицілдалекомір (див. Фіг.) містить гіростабілізатор 1 поля зору, кінематично зв'язаний з нижнім дзеркалом 2 і електророзподільним дзеркалом 3, верхнє дзеркало 4, пульт керування 5, візир 6, далекомір 7, джерело живлення далекоміра 8, два компаратора 9 і 10, джерело опорної напруги 11, два елемента АБО 12 і 13, очікувальний мультивібратор 14 і електронний ключ 15. При цьому перший і другий виходи пульта керування 5 підключені до гіростабілізатора 1 поля зору, і, відповідно, до першого входу першого 9 і другого 10 компаратора, а другі входи першого 9 і другого 10 компаратора підключені до джерела опорної напруги 11, виходи першого 9 і другого 10 компаратора підключені до входів першого елемента АБО 12, ви хід якого підключений до першого входу др угого елемента АБО 13 і через очікувальний мультивібратор 14 до другого входу другого елемента АБО 13, вихід др угого елемента АБО 13 підключений до керуючого входу електронного ключа 15, вхід якого підключено до джерела живлення далекоміра 8, а вихід - до входу живлення далекоміра 7, а оптичні вісі візира 6 і далекоміра 7 узгоджені. 5 84081 Робота приціла-далекоміра з використанням заявленого технічного рішення здійснюється наступним чином. При вмиканні системи керування озброєнням об'єкта приціл-далекомір знаходиться у вихідному стані, при якому зі сторони оператора на пульт керування 5 не проводиться ніяких впливів. У цьому випадку вихідні сигнали керування лінією візування за горизонтом Uгн і висотою Uвн пульта керування 5 дорівнюють нулю. Компаратори 9 і 10 знаходяться у вихідному стані, при якому напруга на їх виходах дорівнюють логічному нулю. Вихідні сигнали на виході елементів АБО 12 і 13 також дорівнюють логічному нулю. Контакти електронного ключа 15 розімкнені і напруга живлення Uдал далекоміра 7 із джерела живлення 8 далекоміра не надходить, при цьому далекомір 7 знаходиться у вимкненому стані. При виконанні задачі пошуку цілі, оператор з допомогою пульта керування 5 проводить наведення лінії візування (прицілювання) на ціль. При цьому сигнали керування лінією візування за горизонтом Uгн і висотою Uвн з пульта керування 5 надходять на стабілізатор 1 поля зору, забезпечуючи наведення лінії візування на ціль, і одночасно, відповідно, на перші входи першого 9 і другого 10 компаратора. При досягненні величини сигналів Uгн i Uвн значення більшого, ніж значення опорної напруги Uопор, що надходить на другі входи першого 9 і другого 10 компаратора з виходу джерела опорної напруги 11, компаратори 9 і 10 спрацьовують і формують вихідні сигнали, відповідні логічній одиниці. Значення опорної напруги Uопор встановлюється рівним до величини сигналів Uгн і Uвн , відповідній мінімальній швидкості наведення лінії візування приціла-далекоміра, яка задається пультом керування 5 і за допомогою гіростабілізатора 1 поля зору переміщує нижнє 2 і електророзподільне 3 дзеркала в горизонтальній і/або вертикальній 6 площині. Отже, при завданні пультом керування 5 мінімальної швидкості наведення лінія візування за горизонтом і/або за висотою, відповідний компаратор 9 і/або 10 спрацьовує і через перший 12 і другий 13 елементи АБО вмикає електронний ключ 15, забезпечуючи подачу на далекомір 7 напруги живлення далекоміра Uдал із джерела живлення 8. Одночасно вихідний сигнал, який дорівнює логічній одиниці, з виходу першого елемента АБО 12 надходить на вхід очікувального мультивібратора 14, забезпечуючи його перехід у "зведений" стан, при якому вихідний сигнал відповідає логічній одиниці. При зніманні сигналів Uгн і Uвн (відсутності наведення лінії візування) вихідні сигнали компараторів 9 і 10 дорівнюють логічному нулю, проте очікувальний мультивібратор залишається у "зведеному" стані протягом часу tч ек , завдяки чому далекомір 7 залишається у ввімкненому стані протягом цього періоду часу. Значення часу tчек встановлюється, виходячи з умови необхідної тривалості прийняття рішення про вимірювання дальності до цілі і здійснення пострілу, наприклад, рівній 20 секунд. Таким чином, застосування пропонованого технічного рішення забезпечує автоматичне вмикання далекоміра тільки у випадку наведення лінії візування і прицілювання, що підвищує експлуатаційну надійність приціла-далекоміра, оскільки в процесі роботи зменшується наробітка далекоміра за рахунок автоматичного вмикання і вимикання живлення далекоміра. Пропонований винахід пройшов експериментальну перевірку на дослідному зразку приціладалекоміра, яка підтвердила досягнення підвищення експлуатаційної надійності приціладалекоміра шляхом зменшення наробітки далекоміра за рахунок автоматичного вмикання і вимикання живлення далекоміра. 7 Комп’ютерна в ерстка Л.Литв иненко 84081 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
