Кришка люка оглядового колодязя

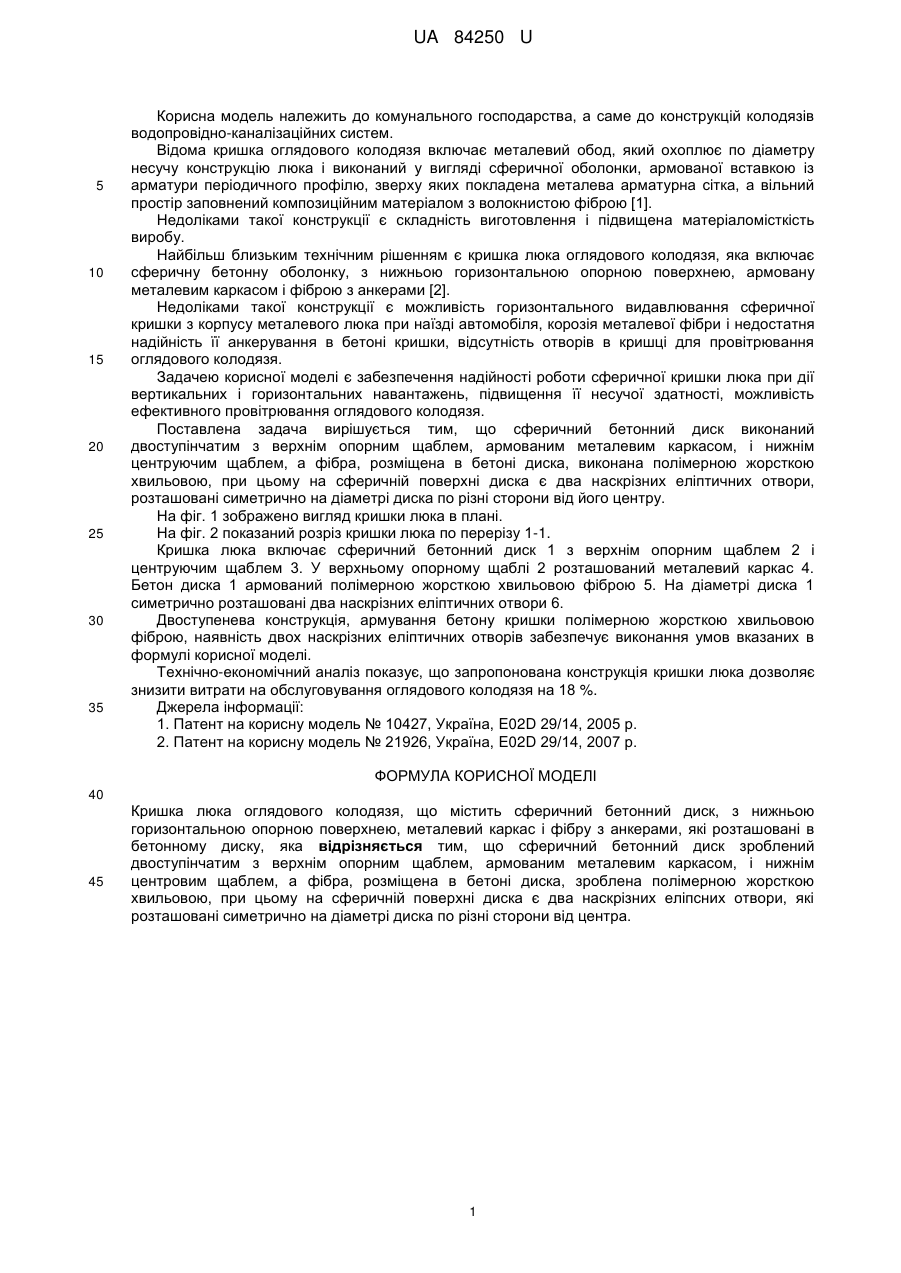

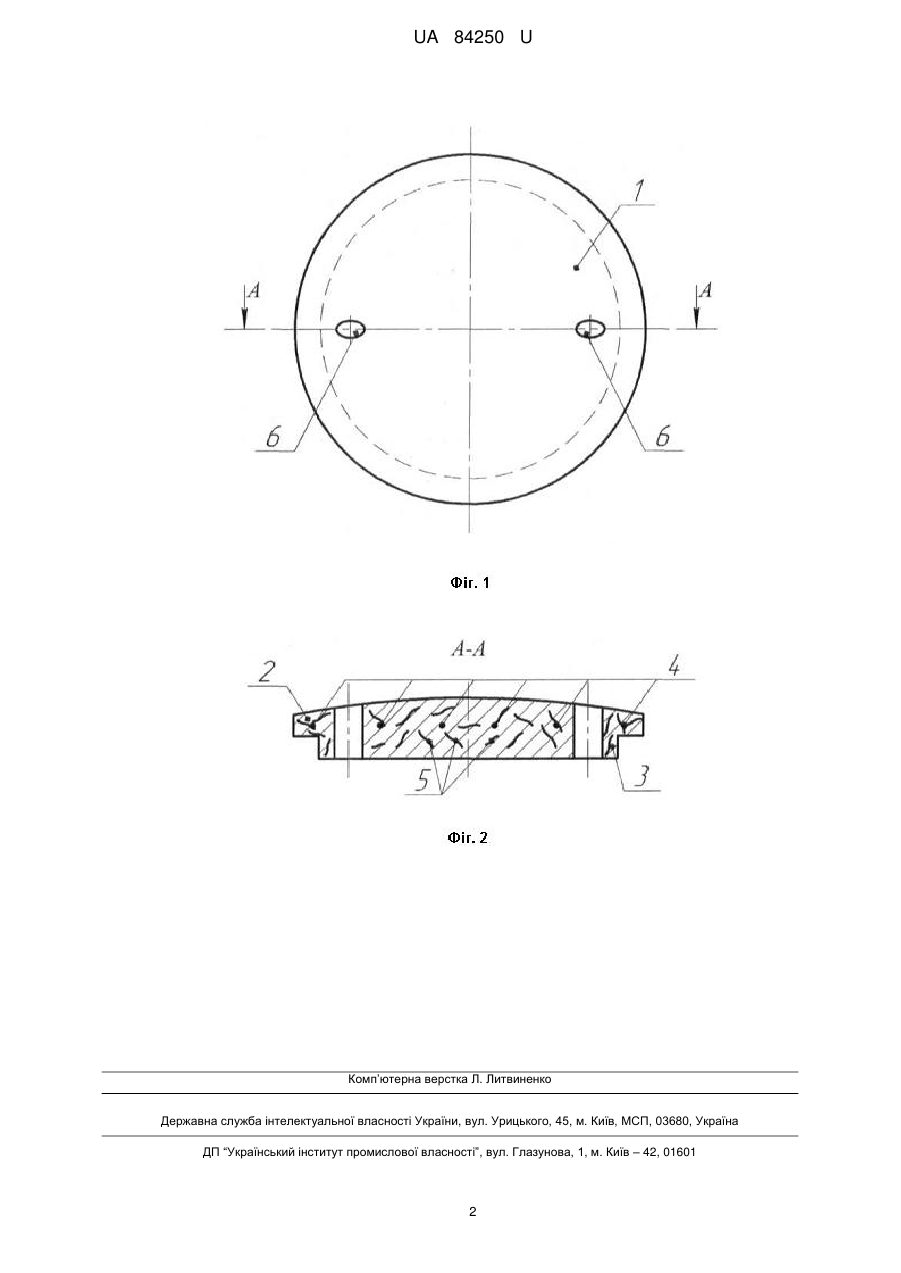

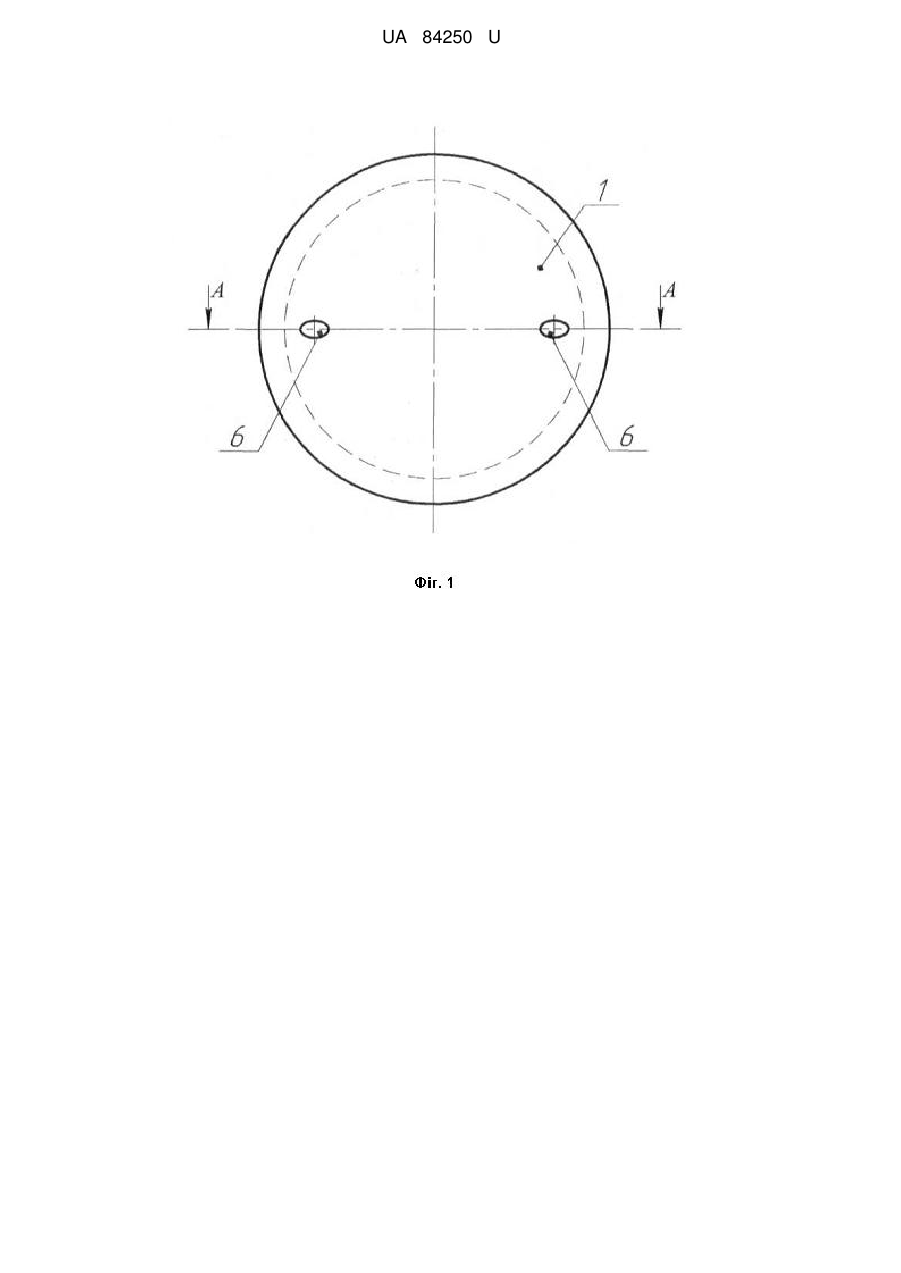

Реферат: Кришка люка оглядового колодязя містить сферичний бетонний диск, з нижньою горизонтальною опорною поверхнею, металевий каркас і фібру з анкерами, які розташовані в бетонному диску. Сферичний бетонний диск зроблений двоступінчатим з верхнім опорним щаблем, армованим металевим каркасом, і нижнім центровим щаблем, а фібра, розміщена в бетоні диска. При цьому на сферичній поверхні диска є два наскрізних еліпсних отвори, які розташовані симетрично на діаметрі диска по різні сторони від центра. UA 84250 U (12) UA 84250 U UA 84250 U 5 10 15 20 25 30 35 Корисна модель належить до комунального господарства, а саме до конструкцій колодязів водопровідно-каналізаційних систем. Відома кришка оглядового колодязя включає металевий обод, який охоплює по діаметру несучу конструкцію люка і виконаний у вигляді сферичної оболонки, армованої вставкою із арматури періодичного профілю, зверху яких покладена металева арматурна сітка, а вільний простір заповнений композиційним матеріалом з волокнистою фіброю [1]. Недоліками такої конструкції є складність виготовлення і підвищена матеріаломісткість виробу. Найбільш близьким технічним рішенням є кришка люка оглядового колодязя, яка включає сферичну бетонну оболонку, з нижньою горизонтальною опорною поверхнею, армовану металевим каркасом і фіброю з анкерами [2]. Недоліками такої конструкції є можливість горизонтального видавлювання сферичної кришки з корпусу металевого люка при наїзді автомобіля, корозія металевої фібри і недостатня надійність її анкерування в бетоні кришки, відсутність отворів в кришці для провітрювання оглядового колодязя. Задачею корисної моделі є забезпечення надійності роботи сферичної кришки люка при дії вертикальних і горизонтальних навантажень, підвищення її несучої здатності, можливість ефективного провітрювання оглядового колодязя. Поставлена задача вирішується тим, що сферичний бетонний диск виконаний двоступінчатим з верхнім опорним щаблем, армованим металевим каркасом, і нижнім центруючим щаблем, а фібра, розміщена в бетоні диска, виконана полімерною жорсткою хвильовою, при цьому на сферичній поверхні диска є два наскрізних еліптичних отвори, розташовані симетрично на діаметрі диска по різні сторони від його центру. На фіг. 1 зображено вигляд кришки люка в плані. На фіг. 2 показаний розріз кришки люка по перерізу 1-1. Кришка люка включає сферичний бетонний диск 1 з верхнім опорним щаблем 2 і центруючим щаблем 3. У верхньому опорному щаблі 2 розташований металевий каркас 4. Бетон диска 1 армований полімерною жорсткою хвильовою фіброю 5. На діаметрі диска 1 симетрично розташовані два наскрізних еліптичних отвори 6. Двоступенева конструкція, армування бетону кришки полімерною жорсткою хвильовою фіброю, наявність двох наскрізних еліптичних отворів забезпечує виконання умов вказаних в формулі корисної моделі. Технічно-економічний аналіз показує, що запропонована конструкція кришки люка дозволяє знизити витрати на обслуговування оглядового колодязя на 18 %. Джерела інформації: 1. Патент на корисну модель № 10427, Україна, E02D 29/14, 2005 р. 2. Патент на корисну модель № 21926, Україна, E02D 29/14, 2007 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Кришка люка оглядового колодязя, що містить сферичний бетонний диск, з нижньою горизонтальною опорною поверхнею, металевий каркас і фібру з анкерами, які розташовані в бетонному диску, яка відрізняється тим, що сферичний бетонний диск зроблений двоступінчатим з верхнім опорним щаблем, армованим металевим каркасом, і нижнім центровим щаблем, а фібра, розміщена в бетоні диска, зроблена полімерною жорсткою хвильовою, при цьому на сферичній поверхні диска є два наскрізних еліпсних отвори, які розташовані симетрично на діаметрі диска по різні сторони від центра. 1 UA 84250 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
