Суміш для протифільтраційного екрану чаші полігону твердих побутових відходів

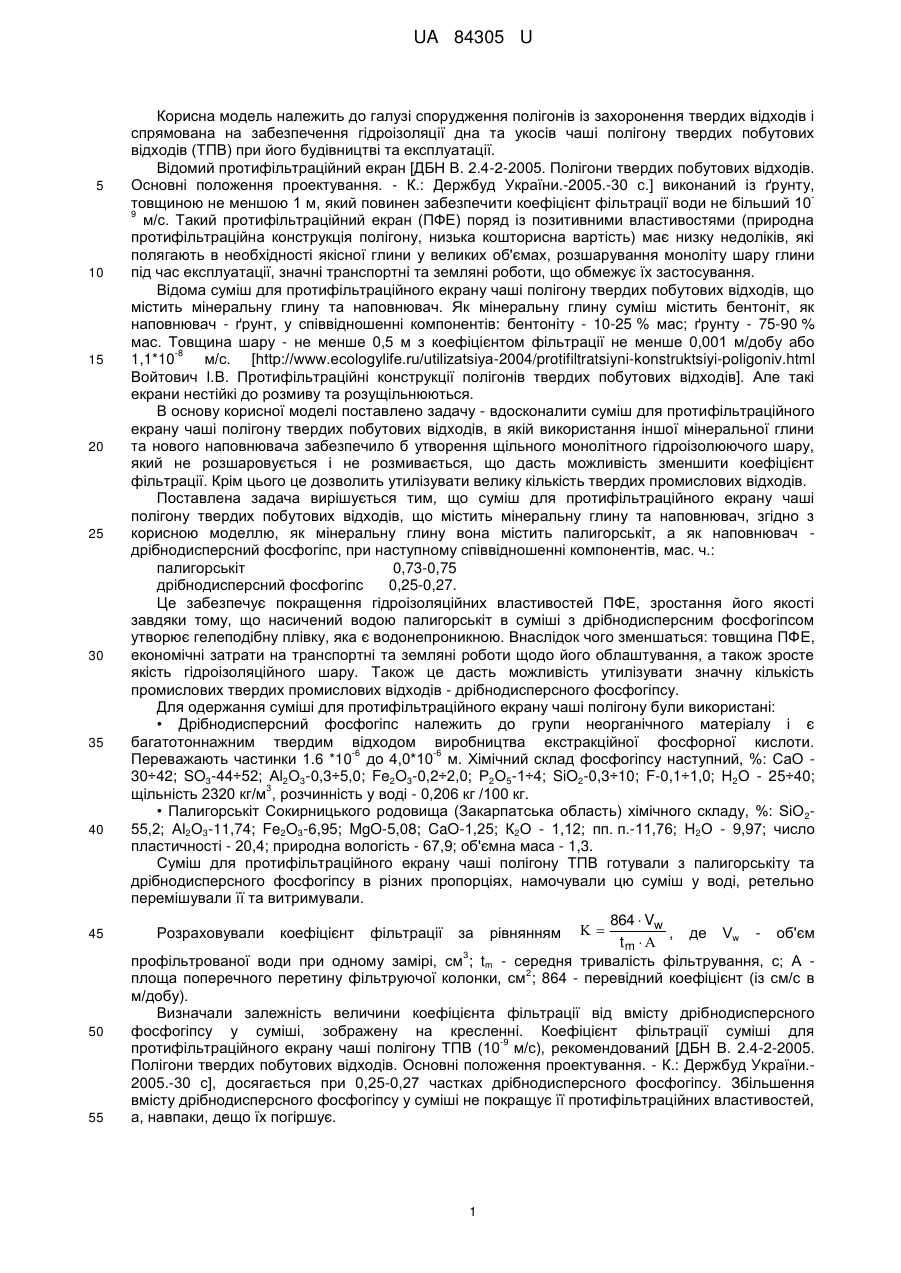

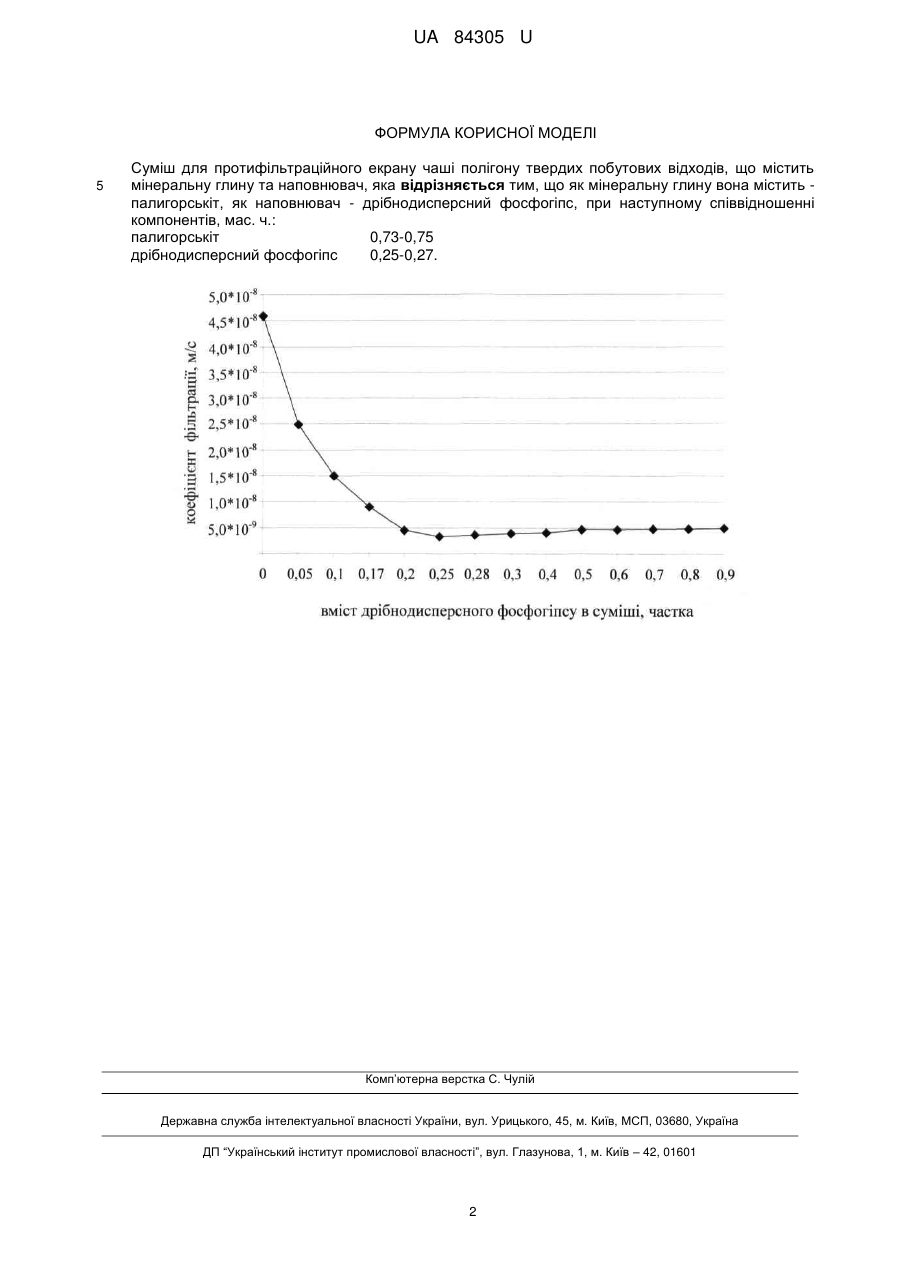

Реферат: Суміш для протифільтраційного екрану чаші полігону твердих побутових відходів містить мінеральну глину та наповнювач. Як мінеральну глину вона містить - палигорськіт, а як наповнювач - дрібнодисперсний фосфогіпс. UA 84305 U (54) СУМІШ ДЛЯ ПРОТИФІЛЬТРАЦІЙНОГО ЕКРАНУ ЧАШІ ПОЛІГОНУ ТВЕРДИХ ПОБУТОВИХ ВІДХОДІВ UA 84305 U UA 84305 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі спорудження полігонів із захоронення твердих відходів і спрямована на забезпечення гідроізоляції дна та укосів чаші полігону твердих побутових відходів (ТПВ) при його будівництві та експлуатації. Відомий протифільтраційний екран [ДБН В. 2.4-2-2005. Полігони твердих побутових відходів. Основні положення проектування. - К.: Держбуд України.-2005.-30 с.] виконаний із ґрунту, товщиною не меншою 1 м, який повинен забезпечити коефіцієнт фільтрації води не більший 10 9 м/с. Такий протифільтраційний екран (ПФЕ) поряд із позитивними властивостями (природна протифільтраційна конструкція полігону, низька кошторисна вартість) має низку недоліків, які полягають в необхідності якісної глини у великих об'ємах, розшарування моноліту шару глини під час експлуатації, значні транспортні та земляні роботи, що обмежує їх застосування. Відома суміш для протифільтраційного екрану чаші полігону твердих побутових відходів, що містить мінеральну глину та наповнювач. Як мінеральну глину суміш містить бентоніт, як наповнювач - ґрунт, у співвідношенні компонентів: бентоніту - 10-25 % мас; ґрунту - 75-90 % мас. Товщина шару - не менше 0,5 м з коефіцієнтом фільтрації не менше 0,001 м/добу або -8 1,1*10 м/с. [http://www.ecologylife.ru/utilizatsiya-2004/protifiltratsiyni-konstruktsiyi-poligoniv.html Войтович І.В. Протифільтраційні конструкції полігонів твердих побутових відходів]. Але такі екрани нестійкі до розмиву та розущільнюються. В основу корисної моделі поставлено задачу - вдосконалити суміш для протифільтраційного екрану чаші полігону твердих побутових відходів, в якій використання іншої мінеральної глини та нового наповнювача забезпечило б утворення щільного монолітного гідроізолюючого шару, який не розшаровується і не розмивається, що дасть можливість зменшити коефіцієнт фільтрації. Крім цього це дозволить утилізувати велику кількість твердих промислових відходів. Поставлена задача вирішується тим, що суміш для протифільтраційного екрану чаші полігону твердих побутових відходів, що містить мінеральну глину та наповнювач, згідно з корисною моделлю, як мінеральну глину вона містить палигорськіт, а як наповнювач дрібнодисперсний фосфогіпс, при наступному співвідношенні компонентів, мас. ч.: палигорськіт 0,73-0,75 дрібнодисперсний фосфогіпс 0,25-0,27. Це забезпечує покращення гідроізоляційних властивостей ПФЕ, зростання його якості завдяки тому, що насичений водою палигорськіт в суміші з дрібнодисперсним фосфогіпсом утворює гелеподібну плівку, яка є водонепроникною. Внаслідок чого зменшаться: товщина ПФЕ, економічні затрати на транспортні та земляні роботи щодо його облаштування, а також зросте якість гідроізоляційного шару. Також це дасть можливість утилізувати значну кількість промислових твердих промислових відходів - дрібнодисперсного фосфогіпсу. Для одержання суміші для протифільтраційного екрану чаші полігону були використані: • Дрібнодисперсний фосфогіпс належить до групи неорганічного матеріалу і є багатотоннажним твердим відходом виробництва екстракційної фосфорної кислоти. -6 -6 Переважають частинки 1.6 *10 до 4,0*10 м. Хімічний склад фосфогіпсу наступний, %: СаО 30÷42; SO3-44÷52; Аl2О3-0,3÷5,0; Fe2O3-0,2÷2,0; Р2О5-1÷4; SiO2-0,3÷10; F-0,1÷1,0; Н2О - 25÷40; 3 щільність 2320 кг/м , розчинність у воді - 0,206 кг /100 кг. • Палигорськіт Сокирницького родовища (Закарпатська область) хімічного складу, %: SiO 255,2; Аl2О3-11,74; Fe2O3-6,95; MgO-5,08; CaO-1,25; К2О - 1,12; пп. п.-11,76; Н2О - 9,97; число пластичності - 20,4; природна вологість - 67,9; об'ємна маса - 1,3. Суміш для протифільтраційного екрану чаші полігону ТПВ готували з палигорськіту та дрібнодисперсного фосфогіпсу в різних пропорціях, намочували цю суміш у воді, ретельно перемішували її та витримували. 864  Vw Розраховували коефіцієнт фільтрації за рівнянням   , де Vw - об'єм tm   3 профільтрованої води при одному замірі, cм ; tm - середня тривалість фільтрування, с; А 2 площа поперечного перетину фільтруючої колонки, см ; 864 - перевідний коефіцієнт (із см/с в м/добу). Визначали залежність величини коефіцієнта фільтрації від вмісту дрібнодисперсного фосфогіпсу у суміші, зображену на кресленні. Коефіцієнт фільтрації суміші для -9 протифільтраційного екрану чаші полігону ТПВ (10 м/с), рекомендований [ДБН В. 2.4-2-2005. Полігони твердих побутових відходів. Основні положення проектування. - К.: Держбуд України.2005.-30 с], досягається при 0,25-0,27 частках дрібнодисперсного фосфогіпсу. Збільшення вмісту дрібнодисперсного фосфогіпсу у суміші не покращує її протифільтраційних властивостей, а, навпаки, дещо їх погіршує. 1 UA 84305 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Суміш для протифільтраційного екрану чаші полігону твердих побутових відходів, що містить мінеральну глину та наповнювач, яка відрізняється тим, що як мінеральну глину вона містить палигорськіт, як наповнювач - дрібнодисперсний фосфогіпс, при наступному співвідношенні компонентів, мас. ч.: палигорськіт 0,73-0,75 дрібнодисперсний фосфогіпс 0,25-0,27. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
