Спосіб інтенсифікації сепарації насіннєвих матеріалів на решетах з прямокутними отворами

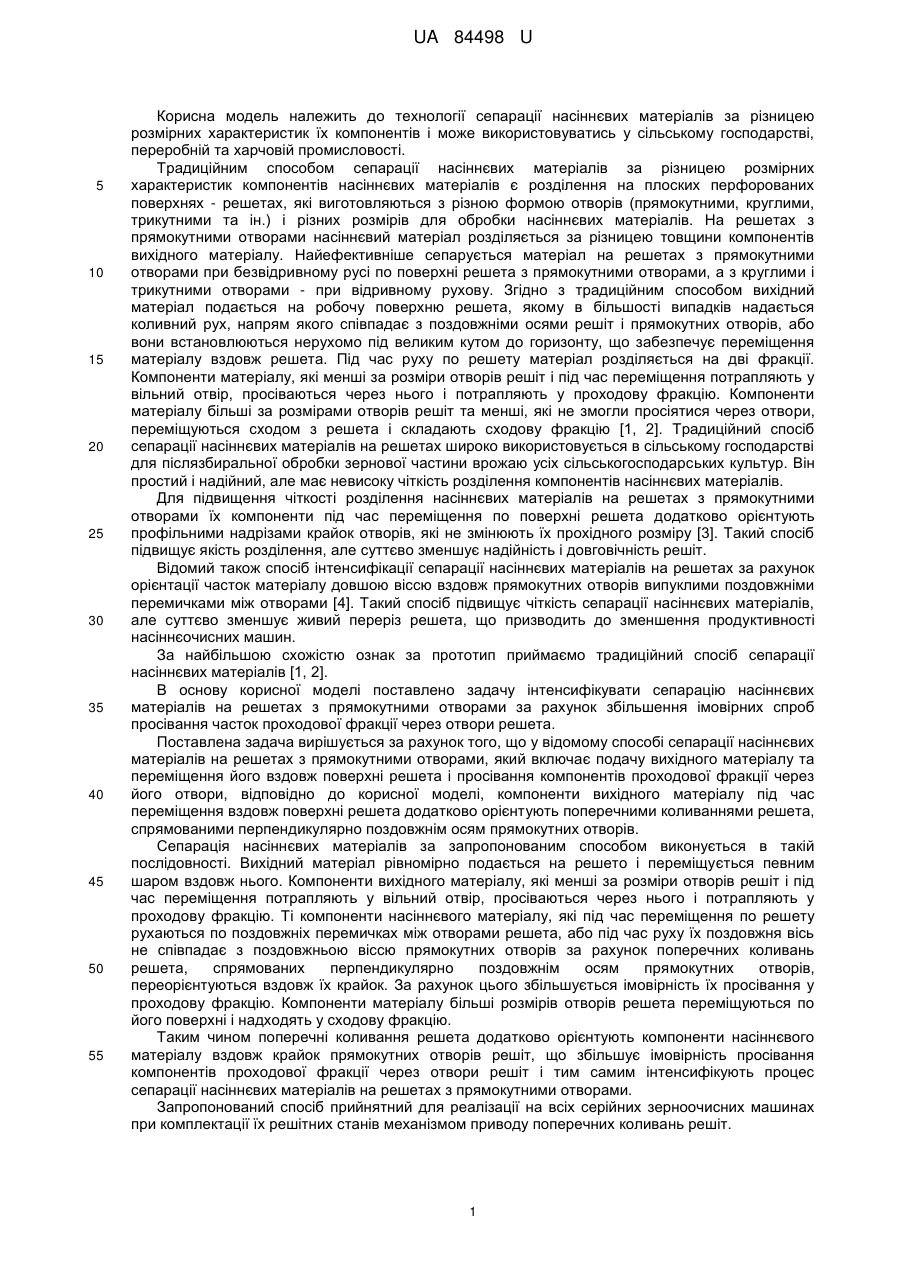

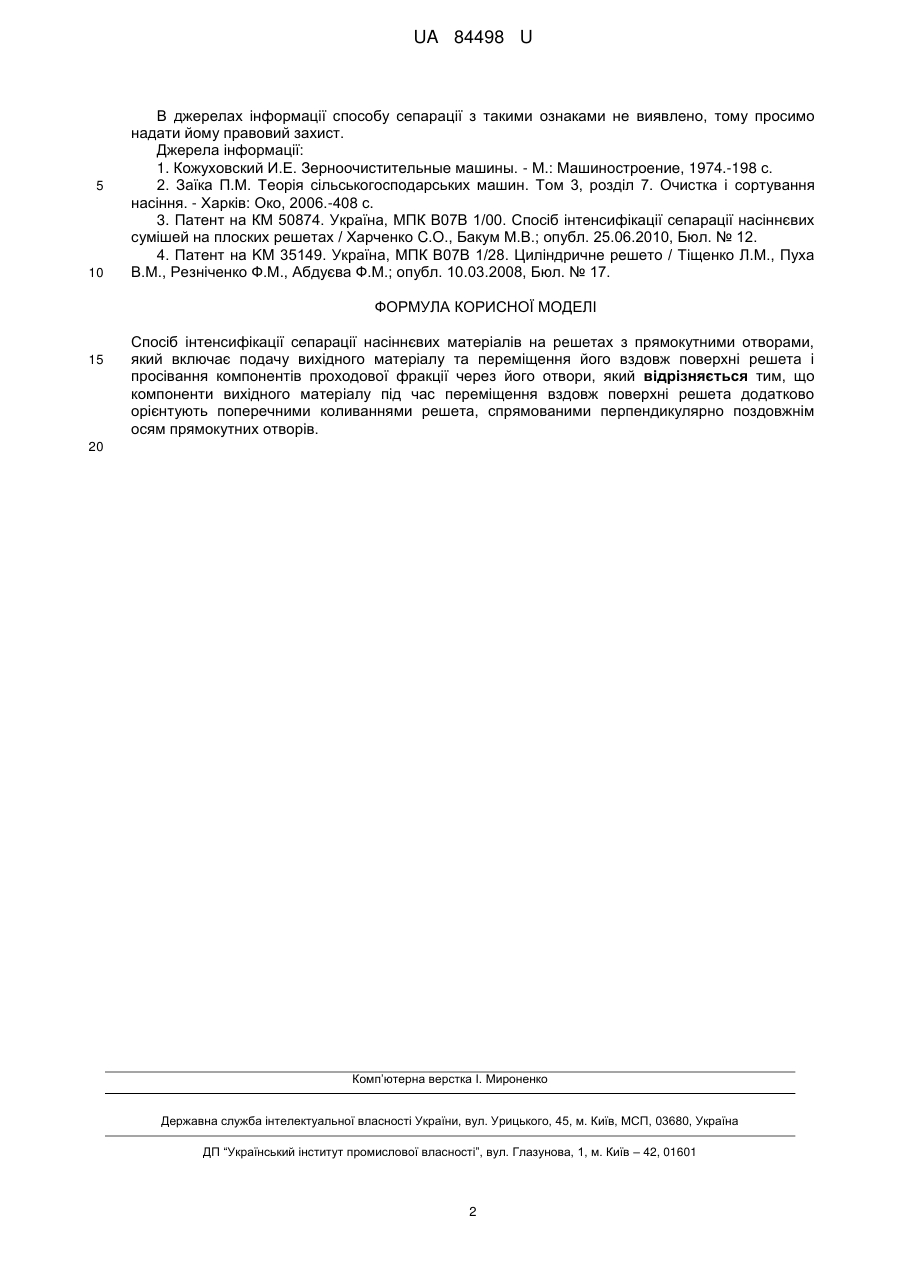

Реферат: Спосіб інтенсифікації сепарації насіннєвих матеріалів на решетах з прямокутними отворами включає подачу вихідного матеріалу та переміщення його вздовж поверхні решета і просівання компонентів проходової фракції через його отвори. Компоненти вихідного матеріалу під час переміщення вздовж поверхні решета додатково орієнтують поперечними коливаннями решета, спрямованими перпендикулярно поздовжнім осям прямокутних отворів. UA 84498 U (12) UA 84498 U UA 84498 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до технології сепарації насіннєвих матеріалів за різницею розмірних характеристик їх компонентів і може використовуватись у сільському господарстві, переробній та харчовій промисловості. Традиційним способом сепарації насіннєвих матеріалів за різницею розмірних характеристик компонентів насіннєвих матеріалів є розділення на плоских перфорованих поверхнях - решетах, які виготовляються з різною формою отворів (прямокутними, круглими, трикутними та ін.) і різних розмірів для обробки насіннєвих матеріалів. На решетах з прямокутними отворами насіннєвий матеріал розділяється за різницею товщини компонентів вихідного матеріалу. Найефективніше сепарується матеріал на решетах з прямокутними отворами при безвідривному русі по поверхні решета з прямокутними отворами, а з круглими і трикутними отворами - при відривному рухову. Згідно з традиційним способом вихідний матеріал подається на робочу поверхню решета, якому в більшості випадків надається коливний рух, напрям якого співпадає з поздовжніми осями решіт і прямокутних отворів, або вони встановлюються нерухомо під великим кутом до горизонту, що забезпечує переміщення матеріалу вздовж решета. Під час руху по решету матеріал розділяється на дві фракції. Компоненти матеріалу, які менші за розміри отворів решіт і під час переміщення потрапляють у вільний отвір, просіваються через нього і потрапляють у проходову фракцію. Компоненти матеріалу більші за розмірами отворів решіт та менші, які не змогли просіятися через отвори, переміщуються сходом з решета і складають сходову фракцію [1, 2]. Традиційний спосіб сепарації насіннєвих матеріалів на решетах широко використовується в сільському господарстві для післязбиральної обробки зернової частини врожаю усіх сільськогосподарських культур. Він простий і надійний, але має невисоку чіткість розділення компонентів насіннєвих матеріалів. Для підвищення чіткості розділення насіннєвих матеріалів на решетах з прямокутними отворами їх компоненти під час переміщення по поверхні решета додатково орієнтують профільними надрізами крайок отворів, які не змінюють їх прохідного розміру [3]. Такий спосіб підвищує якість розділення, але суттєво зменшує надійність і довговічність решіт. Відомий також спосіб інтенсифікації сепарації насіннєвих матеріалів на решетах за рахунок орієнтації часток матеріалу довшою віссю вздовж прямокутних отворів випуклими поздовжніми перемичками між отворами [4]. Такий спосіб підвищує чіткість сепарації насіннєвих матеріалів, але суттєво зменшує живий переріз решета, що призводить до зменшення продуктивності насіннєочисних машин. За найбільшою схожістю ознак за прототип приймаємо традиційний спосіб сепарації насіннєвих матеріалів [1, 2]. В основу корисної моделі поставлено задачу інтенсифікувати сепарацію насіннєвих матеріалів на решетах з прямокутними отворами за рахунок збільшення імовірних спроб просівання часток проходової фракції через отвори решета. Поставлена задача вирішується за рахунок того, що у відомому способі сепарації насіннєвих матеріалів на решетах з прямокутними отворами, який включає подачу вихідного матеріалу та переміщення його вздовж поверхні решета і просівання компонентів проходової фракції через його отвори, відповідно до корисної моделі, компоненти вихідного матеріалу під час переміщення вздовж поверхні решета додатково орієнтують поперечними коливаннями решета, спрямованими перпендикулярно поздовжнім осям прямокутних отворів. Сепарація насіннєвих матеріалів за запропонованим способом виконується в такій послідовності. Вихідний матеріал рівномірно подається на решето і переміщується певним шаром вздовж нього. Компоненти вихідного матеріалу, які менші за розміри отворів решіт і під час переміщення потрапляють у вільний отвір, просіваються через нього і потрапляють у проходову фракцію. Ті компоненти насіннєвого матеріалу, які під час переміщення по решету рухаються по поздовжніх перемичках між отворами решета, або під час руху їх поздовжня вісь не співпадає з поздовжньою віссю прямокутних отворів за рахунок поперечних коливань решета, спрямованих перпендикулярно поздовжнім осям прямокутних отворів, переорієнтуються вздовж їх крайок. За рахунок цього збільшується імовірність їх просівання у проходову фракцію. Компоненти матеріалу більші розмірів отворів решета переміщуються по його поверхні і надходять у сходову фракцію. Таким чином поперечні коливання решета додатково орієнтують компоненти насіннєвого матеріалу вздовж крайок прямокутних отворів решіт, що збільшує імовірність просівання компонентів проходової фракції через отвори решіт і тим самим інтенсифікують процес сепарації насіннєвих матеріалів на решетах з прямокутними отворами. Запропонований спосіб прийнятний для реалізації на всіх серійних зерноочисних машинах при комплектації їх решітних станів механізмом приводу поперечних коливань решіт. 1 UA 84498 U 5 10 В джерелах інформації способу сепарації з такими ознаками не виявлено, тому просимо надати йому правовий захист. Джерела інформації: 1. Кожуховский И.Е. Зерноочистительные машины. - М.: Машиностроение, 1974.-198 с. 2. Заїка П.М. Теорія сільськогосподарських машин. Том 3, розділ 7. Очистка і сортування насіння. - Харків: Око, 2006.-408 с. 3. Патент на КМ 50874. Україна, МПК В07В 1/00. Спосіб інтенсифікації сепарації насіннєвих сумішей на плоских решетах / Харченко C.O., Бакум М.В.; опубл. 25.06.2010, Бюл. № 12. 4. Патент на KM 35149. Україна, МПК В07В 1/28. Циліндричне решето / Тіщенко Л.М., Пуха В.М., Резніченко Ф.М., Абдуєва Ф.М.; опубл. 10.03.2008, Бюл. № 17. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Спосіб інтенсифікації сепарації насіннєвих матеріалів на решетах з прямокутними отворами, який включає подачу вихідного матеріалу та переміщення його вздовж поверхні решета і просівання компонентів проходової фракції через його отвори, який відрізняється тим, що компоненти вихідного матеріалу під час переміщення вздовж поверхні решета додатково орієнтують поперечними коливаннями решета, спрямованими перпендикулярно поздовжнім осям прямокутних отворів. 20 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
