Спосіб інтенсифікації сепарації насіннєвих сумішей на штампованих решетах

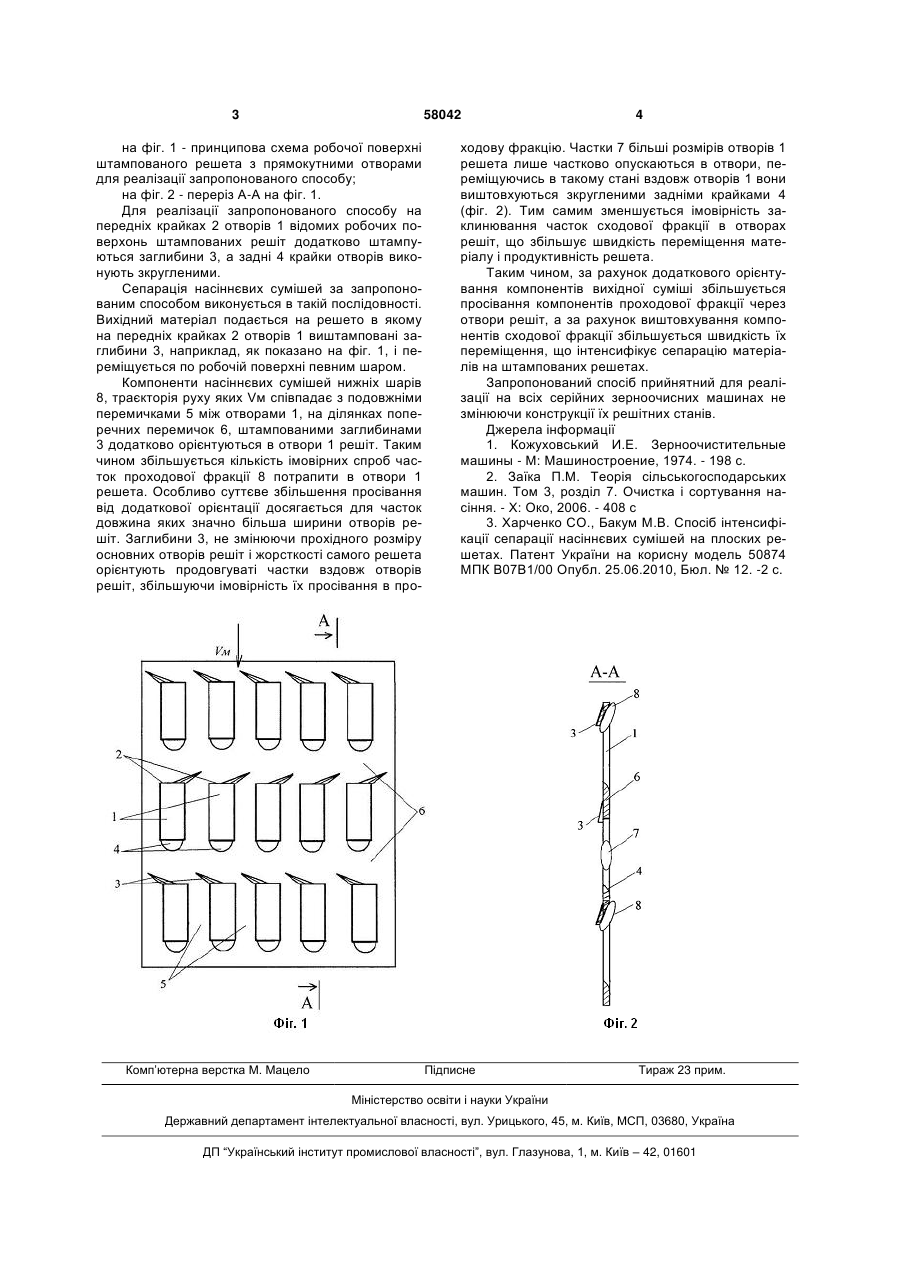

Спосіб інтенсифікації сепарації матеріалів на штампованих решетах, що включає подачу вихідного матеріалу на решето, переміщення його по поверхні решета у сходову фракцію і просівання компонентів проходової фракції через його отвори, який відрізняється тим, що компоненти матеріалу, які переміщуються по поздовжніх перемичках між отворами, спрямовуються штампованими заглибинами на передніх крайках в отвори решета, а частки сходової фракції з отворів виштовхуються заокругленими задніми крайками отворів. (19) (21) u201011203 (22) 20.09.2010 (24) 25.03.2011 (46) 25.03.2011, Бюл.№ 6, 2011 р. (72) ХАРЧЕНКО СЕРГІЙ ОЛЕКСАНДРОВИЧ, БАКУМ МИКОЛА ВАСИЛЬОВИЧ (73) ХАРКІВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ СІЛЬСЬКОГО ГОСПОДАРСТВА ІМЕНІ ПЕТРА ВАСИЛЕНКА, ХАРЧЕНКО СЕРГІЙ ОЛЕКСАНДРОВИЧ, БАКУМ МИКОЛА ВАСИЛЬОВИЧ 3 58042 на фіг. 1 - принципова схема робочої поверхні штампованого решета з прямокутними отворами для реалізації запропонованого способу; на фіг. 2 - переріз А-А на фіг. 1. Для реалізації запропонованого способу на передніх крайках 2 отворів 1 відомих робочих поверхонь штампованих решіт додатково штампуються заглибини 3, а задні 4 крайки отворів виконують зкругленими. Сепарація насіннєвих сумішей за запропонованим способом виконується в такій послідовності. Вихідний матеріал подається на решето в якому на передніх крайках 2 отворів 1 виштамповані заглибини 3, наприклад, як показано на фіг. 1, і переміщується по робочій поверхні певним шаром. Компоненти насіннєвих сумішей нижніх шарів 8, траєкторія руху яких Vм співпадає з подовжніми перемичками 5 між отворами 1, на ділянках поперечних перемичок 6, штампованими заглибинами 3 додатково орієнтуються в отвори 1 решіт. Таким чином збільшується кількість імовірних спроб часток проходової фракції 8 потрапити в отвори 1 решета. Особливо суттєве збільшення просівання від додаткової орієнтації досягається для часток довжина яких значно більша ширини отворів решіт. Заглибини 3, не змінюючи прохідного розміру основних отворів решіт і жорсткості самого решета орієнтують продовгуваті частки вздовж отворів решіт, збільшуючи імовірність їх просівання в про Комп’ютерна верстка М. Мацело 4 ходову фракцію. Частки 7 більші розмірів отворів 1 решета лише частково опускаються в отвори, переміщуючись в такому стані вздовж отворів 1 вони виштовхуються зкругленими задніми крайками 4 (фіг. 2). Тим самим зменшується імовірність заклинювання часток сходової фракції в отворах решіт, що збільшує швидкість переміщення матеріалу і продуктивність решета. Таким чином, за рахунок додаткового орієнтування компонентів вихідної суміші збільшується просівання компонентів проходової фракції через отвори решіт, а за рахунок виштовхування компонентів сходової фракції збільшується швидкість їх переміщення, що інтенсифікує сепарацію матеріалів на штампованих решетах. Запропонований спосіб прийнятний для реалізації на всіх серійних зерноочисних машинах не змінюючи конструкції їх решітних станів. Джерела інформації 1. Кожуховський И.Е. Зерноочистительные машины - М: Машиностроение, 1974. - 198 с. 2. Заїка П.М. Теорія сільськогосподарських машин. Том 3, розділ 7. Очистка і сортування насіння. - X: Око, 2006. - 408 с 3. Харченко CO., Бакум М.В. Спосіб інтенсифікації сепарації насіннєвих сумішей на плоских решетах. Патент України на корисну модель 50874 МПК В07В1/00 Опубл. 25.06.2010, Бюл. № 12. -2 с. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
