Праска

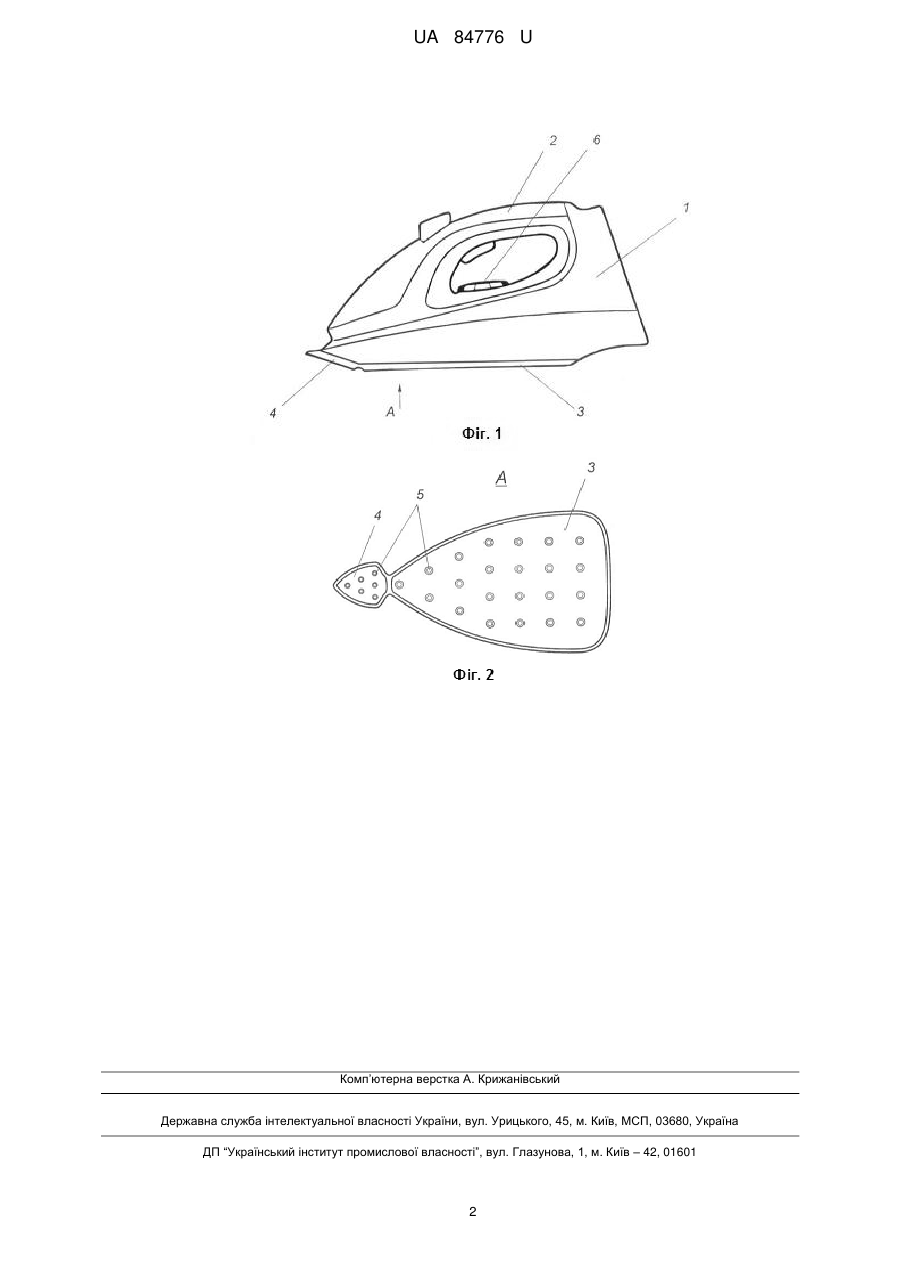

Реферат: Праска містить корпус з ручкою, нагрівальний елемент, ємність для води, гладильну прямолінійну підошву з отворами для виходу пари, механізми керування нагріванням та подачею пари. До передньої звуженої частини гладильної прямолінійної підошви монолітно приєднана листоподібна загострена частина гладильної підошви, яка виконана під кутом до гладильної прямолінійної підошви. UA 84776 U (54) ПРАСКА UA 84776 U UA 84776 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до прасок, що застосовуються для прасування одягу та тканин. Відома праска для прасування одягу та тканин, що містить корпус, ручку, нагрівальну підошву, регулятор та терморегулятор (Патент України № 25848, кл. D06F 75/00, бюл. № 13, 2007 р.). Недоліком такої праски є те, що неможливо прасувати важкодоступні місця одягу. Відома праска для прасування одягу та тканин, що містить корпус з ручкою, нагрівальний елемент, гладильну прямолінійну підошву, ємність для води, механізми керування нагріванням та подачею пари (патент України № 64946, кл. D06F 75/00, бюл. № 22, 2011 р). Прототип. Недоліком такої праски є те, що неможливо прасувати важкодоступні місця одягу. В основу корисної моделі поставлена задача вдосконалення праски шляхом зміни конструкції, що дозволяє значно спростити процес прасування важкодоступних місць одягу та покращити якість прасування одягу та тканин. Поставлена задача вирішується тим, що праска, що містить корпус з ручкою, нагрівальний елемент, ємність для води, гладильну прямолінійну підошву з отворами для виходу пари, механізми керування нагріванням та подачею пари, згідно з корисною моделлю, до передньої звуженої частини гладильної прямолінійної підошви монолітно приєднана листоподібна загострена частина гладильної підошви, яка виконана під кутом до гладильної прямолінійної підошви. Суть корисної моделі пояснюється кресленням, де представлено фіг. 1, фіг. 2 - вигляд гладильної підошви по А на фіг. 1. Запропонована праска містить корпус 1, ручку 2, механізми керування нагріванням та подачею пари 6, гладильну підошву, яка виконана з 2-ох частин: прямолінійної 3 та листоподібної загостреної 4 з отворами для подачі пари 5. Листоподібна загострена частина підошви 4 приєднана до передньої звуженої частини прямолінійної підошви 3 монолітно та виконана під кутом до неї. Працює праска наступним чином. Праску включають в мережу за допомогою шнура (не показано). Регулювання температури та подачу пару здійснюють механізми керування нагріванням та подачею пару 6. Після нагрівання гладильної підошви починають прасувати одяг або тканину основною прямолінійною поверхнею 3 гладильної підошви. При цьому у випадку прасування важкодоступних місць, а саме коміру, манжети тощо, використовується листоподібна загострена частина підошви 4, яка виконана під кутом до основної прямолінійної частини 3 гладильної підошви. При прасуванні тканин з певною стійкістю до нагрівання в праску наливається вода для використання пари через отвори 5 на гладильній підошві праски. Запропонована конструкція праски, а саме наявність листоподібної загостреної частини гладильної підошви, що виконана під кутом до основної гладильної поверхні, дозволяє спростити процес прасування важкодоступних місць одягу, а також покращити якість прасування різних матеріалів з широким діапазоном теплостійкості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Праска, що містить корпус з ручкою, нагрівальний елемент, ємність для води, гладильну прямолінійну підошву з отворами для виходу пари, механізми керування нагріванням та подачею пари, яка відрізняється тим, що до передньої звуженої частини гладильної прямолінійної підошви монолітно приєднана листоподібна загострена частина гладильної підошви, яка виконана під кутом до гладильної прямолінійної підошви. 1 UA 84776 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
