Світильник

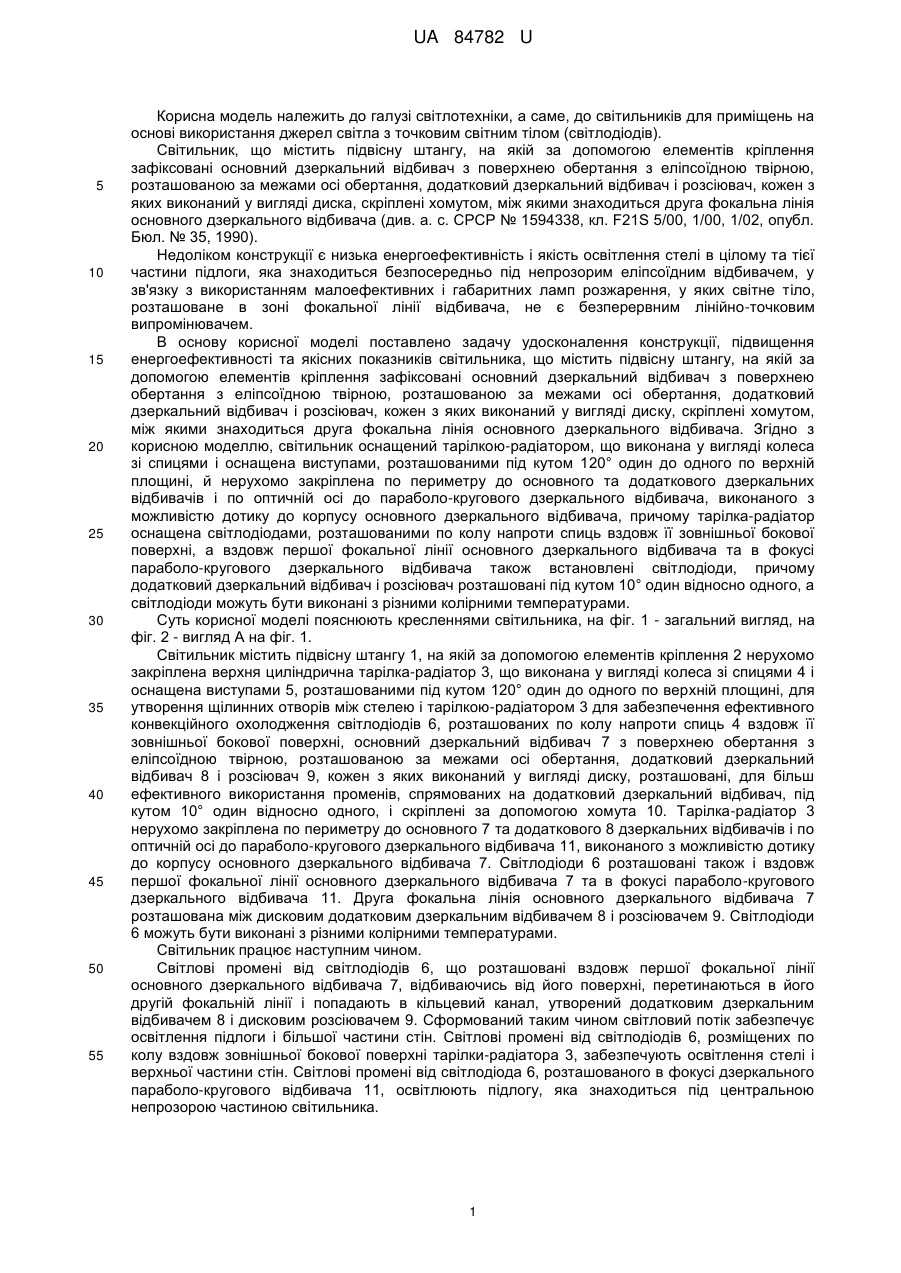

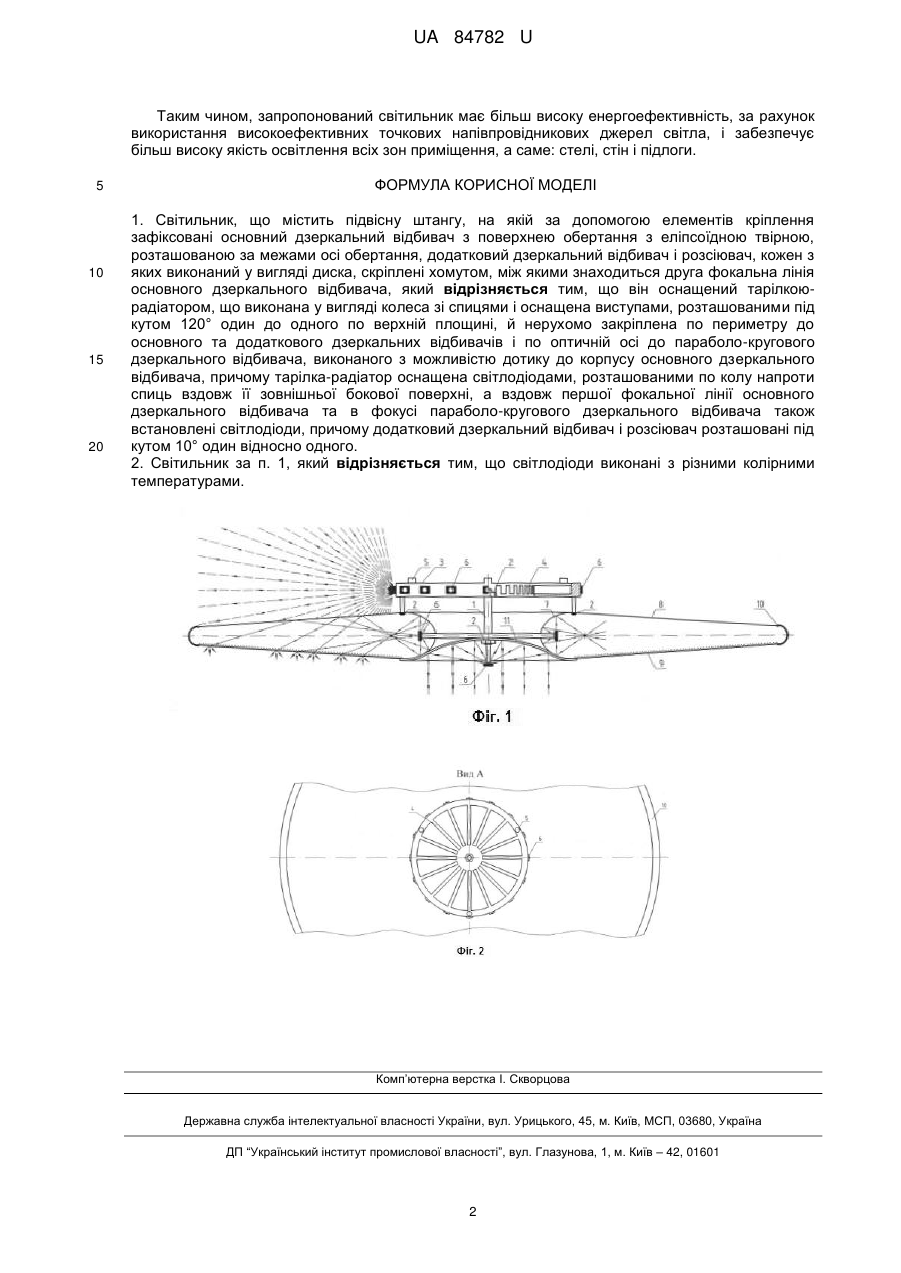

Реферат: UA 84782 U UA 84782 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі світлотехніки, а саме, до світильників для приміщень на основі використання джерел світла з точковим світним тілом (світлодіодів). Світильник, що містить підвісну штангу, на якій за допомогою елементів кріплення зафіксовані основний дзеркальний відбивач з поверхнею обертання з еліпсоїдною твірною, розташованою за межами осі обертання, додатковий дзеркальний відбивач і розсіювач, кожен з яких виконаний у вигляді диска, скріплені хомутом, між якими знаходиться друга фокальна лінія основного дзеркального відбивача (див. а. с. СРСР № 1594338, кл. F21S 5/00, 1/00, 1/02, опубл. Бюл. № 35, 1990). Недоліком конструкції є низька енергоефективність і якість освітлення стелі в цілому та тієї частини підлоги, яка знаходиться безпосередньо під непрозорим еліпсоїдним відбивачем, у зв'язку з використанням малоефективних і габаритних ламп розжарення, у яких світне тіло, розташоване в зоні фокальної лінії відбивача, не є безперервним лінійно-точковим випромінювачем. В основу корисної моделі поставлено задачу удосконалення конструкції, підвищення енергоефективності та якісних показників світильника, що містить підвісну штангу, на якій за допомогою елементів кріплення зафіксовані основний дзеркальний відбивач з поверхнею обертання з еліпсоїдною твірною, розташованою за межами осі обертання, додатковий дзеркальний відбивач і розсіювач, кожен з яких виконаний у вигляді диску, скріплені хомутом, між якими знаходиться друга фокальна лінія основного дзеркального відбивача. Згідно з корисною моделлю, світильник оснащений тарілкою-радіатором, що виконана у вигляді колеса зі спицями і оснащена виступами, розташованими під кутом 120° один до одного по верхній площині, й нерухомо закріплена по периметру до основного та додаткового дзеркальних відбивачів і по оптичній осі до параболо-кругового дзеркального відбивача, виконаного з можливістю дотику до корпусу основного дзеркального відбивача, причому тарілка-радіатор оснащена світлодіодами, розташованими по колу напроти спиць вздовж її зовнішньої бокової поверхні, а вздовж першої фокальної лінії основного дзеркального відбивача та в фокусі параболо-кругового дзеркального відбивача також встановлені світлодіоди, причому додатковий дзеркальний відбивач і розсіювач розташовані під кутом 10° один відносно одного, а світлодіоди можуть бути виконані з різними колірними температурами. Суть корисної моделі пояснюють кресленнями світильника, на фіг. 1 - загальний вигляд, на фіг. 2 - вигляд А на фіг. 1. Світильник містить підвісну штангу 1, на якій за допомогою елементів кріплення 2 нерухомо закріплена верхня циліндрична тарілка-радіатор 3, що виконана у вигляді колеса зі спицями 4 і оснащена виступами 5, розташованими під кутом 120° один до одного по верхній площині, для утворення щілинних отворів між стелею і тарілкою-радіатором 3 для забезпечення ефективного конвекційного охолодження світлодіодів 6, розташованих по колу напроти спиць 4 вздовж її зовнішньої бокової поверхні, основний дзеркальний відбивач 7 з поверхнею обертання з еліпсоїдною твірною, розташованою за межами осі обертання, додатковий дзеркальний відбивач 8 і розсіювач 9, кожен з яких виконаний у вигляді диску, розташовані, для більш ефективного використання променів, спрямованих на додатковий дзеркальний відбивач, під кутом 10° один відносно одного, і скріплені за допомогою хомута 10. Тарілка-радіатор 3 нерухомо закріплена по периметру до основного 7 та додаткового 8 дзеркальних відбивачів і по оптичній осі до параболо-кругового дзеркального відбивача 11, виконаного з можливістю дотику до корпусу основного дзеркального відбивача 7. Світлодіоди 6 розташовані також і вздовж першої фокальної лінії основного дзеркального відбивача 7 та в фокусі параболо-кругового дзеркального відбивача 11. Друга фокальна лінія основного дзеркального відбивача 7 розташована між дисковим додатковим дзеркальним відбивачем 8 і розсіювачем 9. Світлодіоди 6 можуть бути виконані з різними колірними температурами. Світильник працює наступним чином. Світлові промені від світлодіодів 6, що розташовані вздовж першої фокальної лінії основного дзеркального відбивача 7, відбиваючись від його поверхні, перетинаються в його другій фокальній лінії і попадають в кільцевий канал, утворений додатковим дзеркальним відбивачем 8 і дисковим розсіювачем 9. Сформований таким чином світловий потік забезпечує освітлення підлоги і більшої частини стін. Світлові променівід світлодіодів 6, розміщених по колу вздовж зовнішньої бокової поверхні тарілки-радіатора 3, забезпечують освітлення стелі і верхньої частини стін. Світлові промені від світлодіода 6, розташованого в фокусі дзеркального параболо-кругового відбивача 11, освітлюють підлогу, яка знаходиться під центральною непрозорою частиною світильника. 1 UA 84782 U Таким чином, запропонований світильник має більш високу енергоефективність, за рахунок використання високоефективних точкових напівпровідникових джерел світла, і забезпечує більш високу якість освітлення всіх зон приміщення, а саме: стелі, стін і підлоги. 5 10 15 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Світильник, що містить підвісну штангу, на якій за допомогою елементів кріплення зафіксовані основний дзеркальний відбивач з поверхнею обертання з еліпсоїдною твірною, розташованою за межами осі обертання, додатковий дзеркальний відбивач і розсіювач, кожен з яких виконаний у вигляді диска, скріплені хомутом, між якими знаходиться друга фокальна лінія основного дзеркального відбивача, який відрізняється тим, що він оснащений тарілкоюрадіатором, що виконана у вигляді колеса зі спицями і оснащена виступами, розташованими під кутом 120° один до одного по верхній площині, й нерухомо закріплена по периметру до основного та додаткового дзеркальних відбивачів і по оптичній осі до параболо-кругового дзеркального відбивача, виконаного з можливістю дотику до корпусу основного дзеркального відбивача, причому тарілка-радіатор оснащена світлодіодами, розташованими по колу напроти спиць вздовж її зовнішньої бокової поверхні, а вздовж першої фокальної лінії основного дзеркального відбивача та в фокусі параболо-кругового дзеркального відбивача також встановлені світлодіоди, причому додатковий дзеркальний відбивач і розсіювач розташовані під кутом 10° один відносно одного. 2. Світильник за п. 1, який відрізняється тим, що світлодіоди виконані з різними колірними температурами. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
