Світильник “agro – papillon”

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 13263

Опубліковано: 15.03.2006

Автори: Поліщук Ігор Богданович, Гордіца Сергій Євгенович, Волошин Олег Богданович

Завантажити PDF файл.

Формула / Реферат

1. Світильник, що містить джерело світла, відбивач, пускорегулювальний пристрій та елементи кріплення, який відрізняється тим, що елементи світильника розміщені на горизонтальному несучому профілі, а відбивач виконаний "Х"-подібним в поперечному перерізі і оснащений додатковими співвісними повздовжніми відбивачами, встановленими під кутом 20-80° до основного.

2. Світильник за п. 1, який відрізняється тим, що пускорегулювальний пристрій оснащений додатковими вентиляційними отворами.

Текст

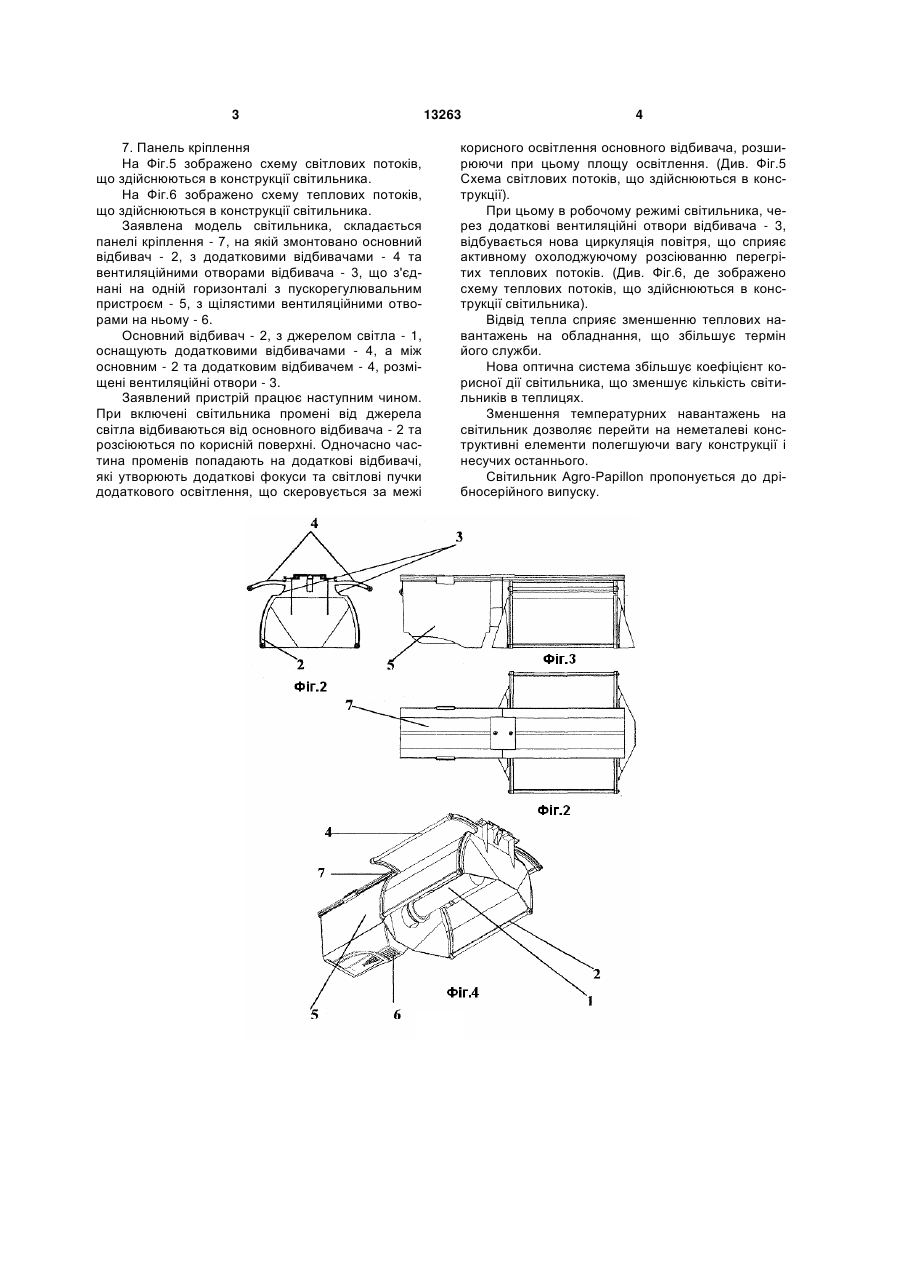

1. Світильник, що містить джерело світла, 3 7. Панель кріплення На Фіг.5 зображено схему світлових потоків, що здійснюються в конструкції світильника. На Фіг.6 зображено схему теплових потоків, що здійснюються в конструкції світильника. Заявлена модель світильника, складається панелі кріплення - 7, на якій змонтовано основний відбивач - 2, з додатковими відбивачами - 4 та вентиляційними отворами відбивача - 3, що з'єднані на одній горизонталі з пускорегулювальним пристроєм - 5, з щілястими вентиляційними отворами на ньому - 6. Основний відбивач - 2, з джерелом світла - 1, оснащують додатковими відбивачами - 4, а між основним - 2 та додатковим відбивачем - 4, розміщені вентиляційні отвори - 3. Заявлений пристрій працює наступним чином. При включені світильника промені від джерела світла відбиваються від основного відбивача - 2 та розсіюються по корисній поверхні. Одночасно частина променів попадають на додаткові відбивачі, які утворюють додаткові фокуси та світлові пучки додаткового освітлення, що скеровується за межі 13263 4 корисного освітлення основного відбивача, розширюючи при цьому площу освітлення. (Див. Фіг.5 Схема світлових потоків, що здійснюються в конструкції). При цьому в робочому режимі світильника, через додаткові вентиляційні отвори відбивача - 3, відбувається нова циркуляція повітря, що сприяє активному охолоджуючому розсіюванню перегрітих теплових потоків. (Див. Фіг.6, де зображено схему теплових потоків, що здійснюються в конструкції світильника). Відвід тепла сприяє зменшенню теплових навантажень на обладнання, що збільшує термін його служби. Нова оптична система збільшує коефіцієнт корисної дії світильника, що зменшує кількість світильників в теплицях. Зменшення температурних навантажень на світильник дозволяє перейти на неметалеві конструктивні елементи полегшуючи вагу конструкції і несучих останнього. Світильник Agro-Papillon пропонується до дрібносерійного випуску. 5 Комп’ютерна верстка А. Крулевський 13263 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

"agro - papillon" lamp

Назва патенту російською

Светильник "agro - papillon"

МПК / Мітки

Автор: Савчук Владіслав Володимирович

МПК: F21V 17/00, F21S 8/00

Мітки: світильник

Формула / Реферат:

Світильник, що містить прямокутний корпус з основою для кріплення освітлювальної арматури з джерелом світла, боковими, нижньою і верхньою сторонами та знімною кришкою з кріпильними гвинтами під спецключ, який відрізняється тим, що бокові, нижня і верхня сторони корпусу та знімна кришка мають захисно-вентиляційні жалюзі у вигляді півовальних пластин, обернених овальними сторонами до поперечної осі симетрії корпусу, при цьому відстань між...
