Сидіння для унітаза з пристосуваннями для обігріву і усунення запаху

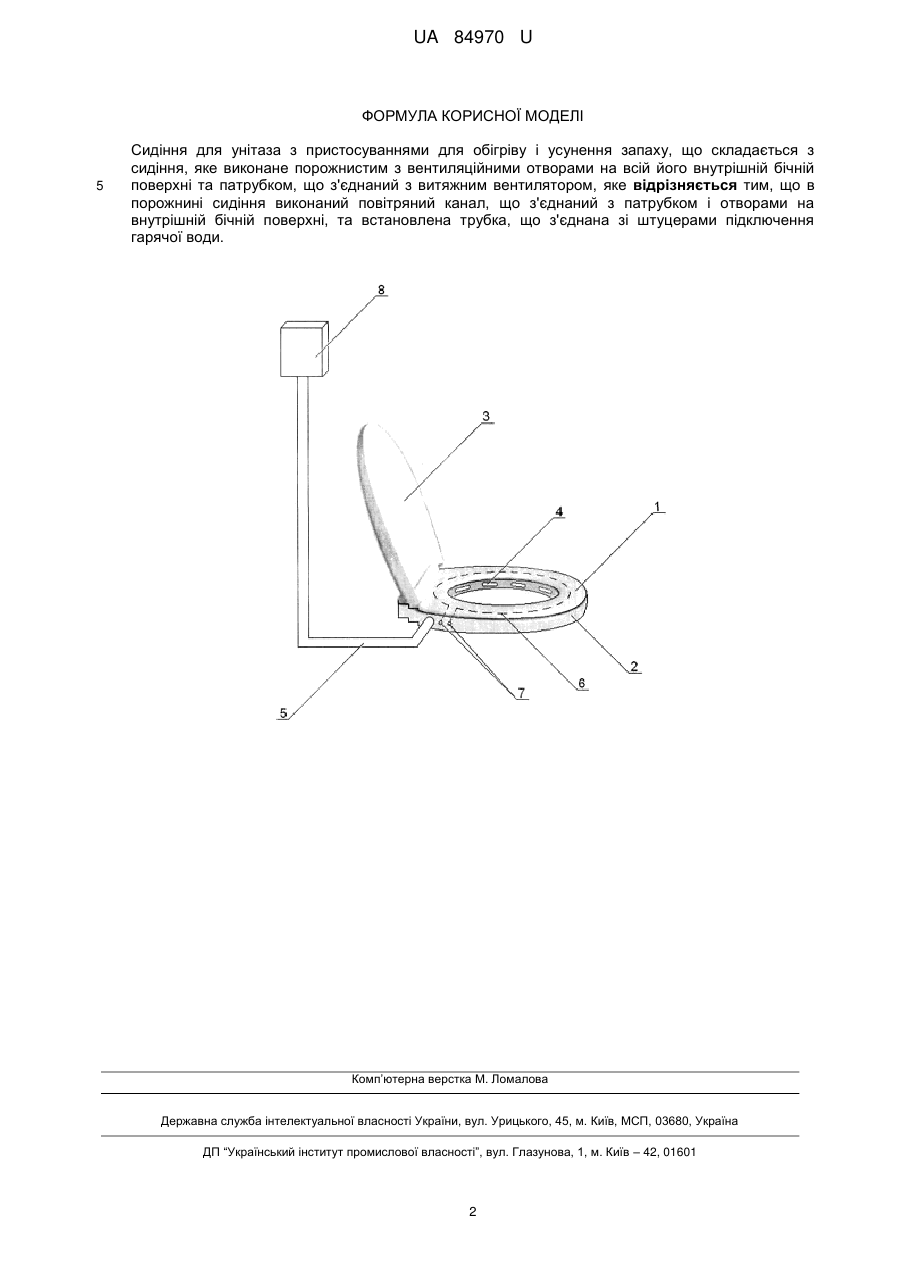

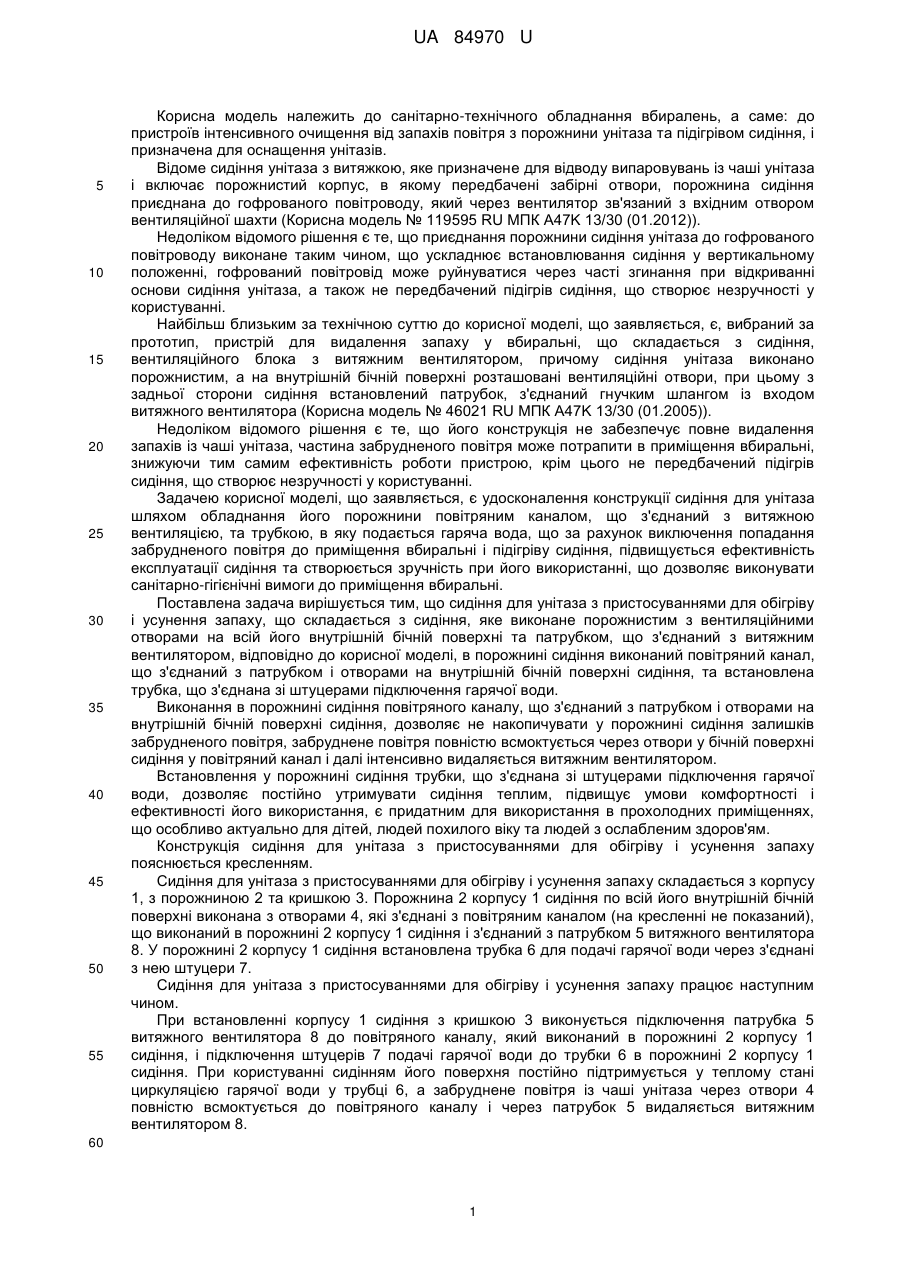

Реферат: UA 84970 U UA 84970 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до санітарно-технічного обладнання вбиралень, а саме: до пристроїв інтенсивного очищення від запахів повітря з порожнини унітаза та підігрівом сидіння, і призначена для оснащення унітазів. Відоме сидіння унітаза з витяжкою, яке призначене для відводу випаровувань із чаші унітаза і включає порожнистий корпус, в якому передбачені забірні отвори, порожнина сидіння приєднана до гофрованого повітроводу, який через вентилятор зв'язаний з вхідним отвором вентиляційної шахти (Корисна модель № 119595 RU МПК А47K 13/30 (01.2012)). Недоліком відомого рішення є те, що приєднання порожнини сидіння унітаза до гофрованого повітроводу виконане таким чином, що ускладнює встановлювання сидіння у вертикальному положенні, гофрований повітровід може руйнуватися через часті згинання при відкриванні основи сидіння унітаза, а також не передбачений підігрів сидіння, що створює незручності у користуванні. Найбільш близьким за технічною суттю до корисної моделі, що заявляється, є, вибраний за прототип, пристрій для видалення запаху у вбиральні, що складається з сидіння, вентиляційного блока з витяжним вентилятором, причому сидіння унітаза виконано порожнистим, а на внутрішній бічній поверхні розташовані вентиляційні отвори, при цьому з задньої сторони сидіння встановлений патрубок, з'єднаний гнучким шлангом із входом витяжного вентилятора (Корисна модель № 46021 RU МПК А47K 13/30 (01.2005)). Недоліком відомого рішення є те, що його конструкція не забезпечує повне видалення запахів із чаші унітаза, частина забрудненого повітря може потрапити в приміщення вбиральні, знижуючи тим самим ефективність роботи пристрою, крім цього не передбачений підігрів сидіння, що створює незручності у користуванні. Задачею корисної моделі, що заявляється, є удосконалення конструкції сидіння для унітаза шляхом обладнання його порожнини повітряним каналом, що з'єднаний з витяжною вентиляцією, та трубкою, в яку подається гаряча вода, що за рахунок виключення попадання забрудненого повітря до приміщення вбиральні і підігріву сидіння, підвищується ефективність експлуатації сидіння та створюється зручність при його використанні, що дозволяє виконувати санітарно-гігієнічні вимоги до приміщення вбиральні. Поставлена задача вирішується тим, що сидіння для унітаза з пристосуваннями для обігріву і усунення запаху, що складається з сидіння, яке виконане порожнистим з вентиляційними отворами на всій його внутрішній бічній поверхні та патрубком, що з'єднаний з витяжним вентилятором, відповідно до корисної моделі, в порожнині сидіння виконаний повітряний канал, що з'єднаний з патрубком і отворами на внутрішній бічній поверхні сидіння, та встановлена трубка, що з'єднана зі штуцерами підключення гарячої води. Виконання в порожнині сидіння повітряного каналу, що з'єднаний з патрубком і отворами на внутрішній бічній поверхні сидіння, дозволяє не накопичувати у порожнині сидіння залишків забрудненого повітря, забруднене повітря повністю всмоктується через отвори у бічній поверхні сидіння у повітряний канал і далі інтенсивно видаляється витяжним вентилятором. Встановлення у порожнині сидіння трубки, що з'єднана зі штуцерами підключення гарячої води, дозволяє постійно утримувати сидіння теплим, підвищує умови комфортності і ефективності його використання, є придатним для використання в прохолодних приміщеннях, що особливо актуально для дітей, людей похилого віку та людей з ослабленим здоров'ям. Конструкція сидіння для унітаза з пристосуваннями для обігріву і усунення запаху пояснюється кресленням. Сидіння для унітаза з пристосуваннями для обігріву і усунення запаху складається з корпусу 1, з порожниною 2 та кришкою 3. Порожнина 2 корпусу 1 сидіння по всій його внутрішній бічній поверхні виконана з отворами 4, які з'єднані з повітряним каналом (на кресленні не показаний), що виконаний в порожнині 2 корпусу 1 сидіння і з'єднаний з патрубком 5 витяжного вентилятора 8. У порожнині 2 корпусу 1 сидіння встановлена трубка 6 для подачі гарячої води через з'єднані з нею штуцери 7. Сидіння для унітаза з пристосуваннями для обігріву і усунення запаху працює наступним чином. При встановленні корпусу 1 сидіння з кришкою 3 виконується підключення патрубка 5 витяжного вентилятора 8 до повітряного каналу, який виконаний в порожнині 2 корпусу 1 сидіння, і підключення штуцерів 7 подачі гарячої води до трубки 6 в порожнині 2 корпусу 1 сидіння. При користуванні сидінням його поверхня постійно підтримується у теплому стані циркуляцією гарячої води у трубці 6, а забруднене повітря із чаші унітаза через отвори 4 повністю всмоктується до повітряного каналу і через патрубок 5 видаляється витяжним вентилятором 8. 60 1 UA 84970 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Сидіння для унітаза з пристосуваннями для обігріву і усунення запаху, що складається з сидіння, яке виконане порожнистим з вентиляційними отворами на всій його внутрішній бічній поверхні та патрубком, що з'єднаний з витяжним вентилятором, яке відрізняється тим, що в порожнині сидіння виконаний повітряний канал, що з'єднаний з патрубком і отворами на внутрішній бічній поверхні, та встановлена трубка, що з'єднана зі штуцерами підключення гарячої води. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
