Начіпний комплексний орний агрегат

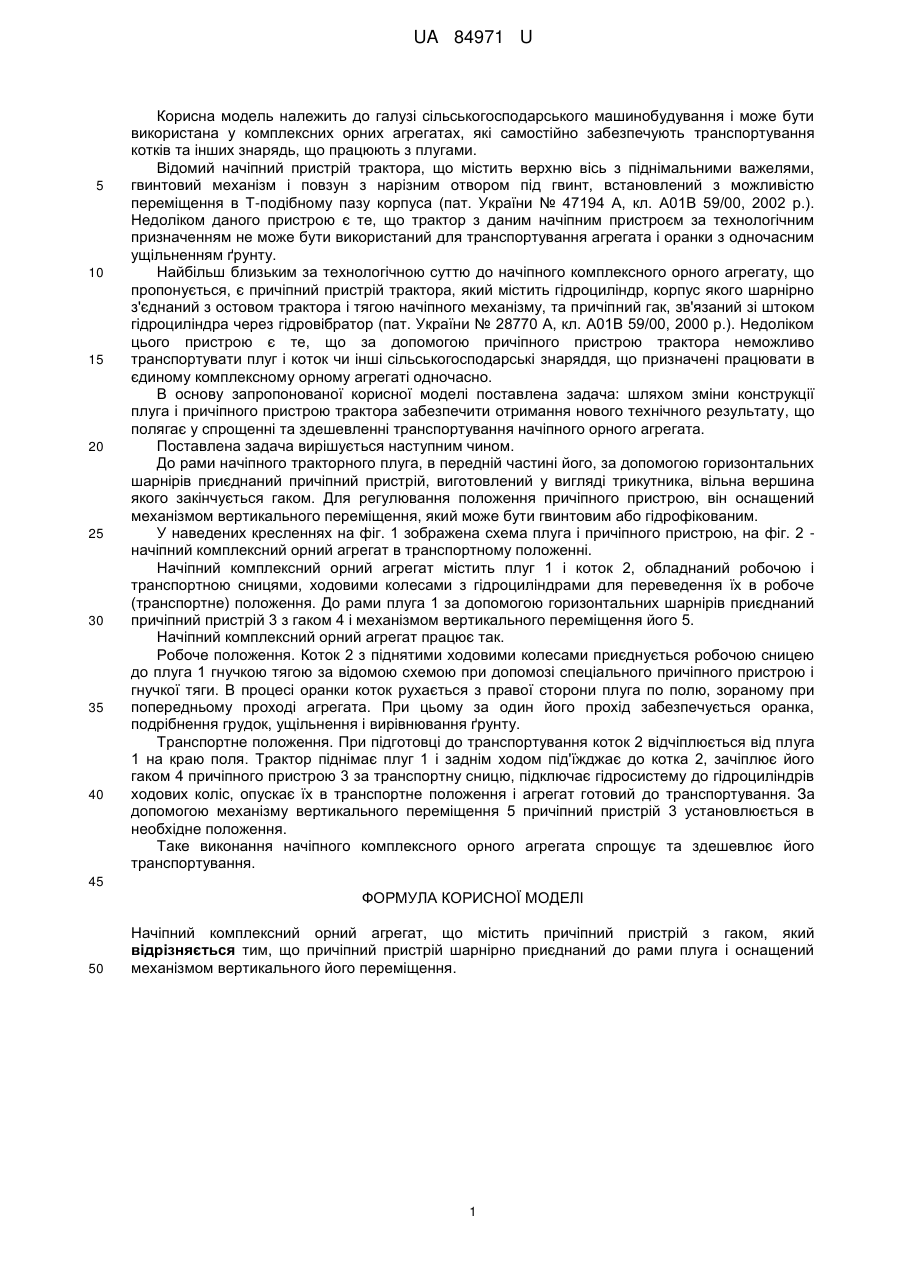

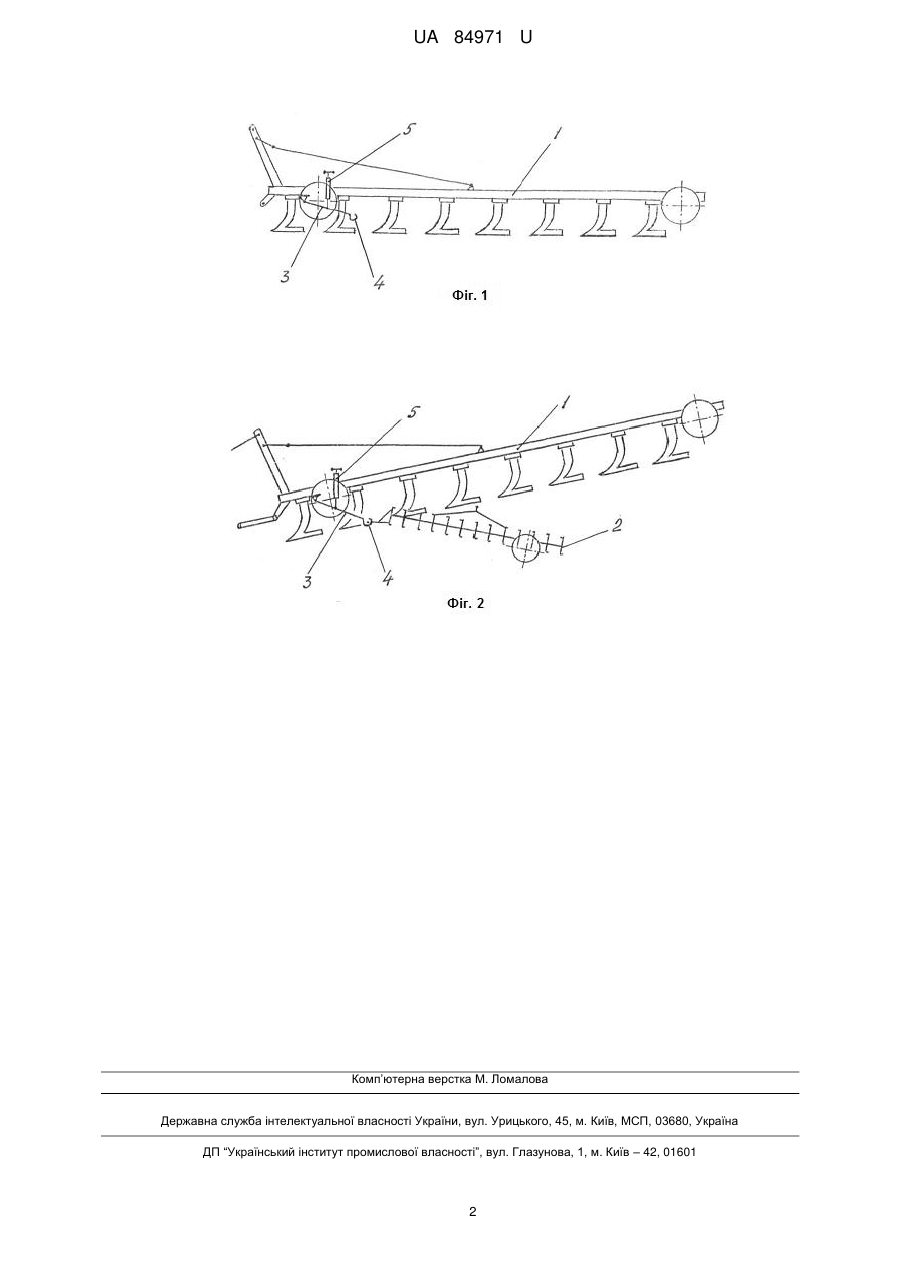

Реферат: Начіпний комплексний орний агрегат містить причіпний пристрій з гаком. Причіпний пристрій шарнірно приєднаний до рами плуга і оснащений механізмом вертикального його переміщення. UA 84971 U (12) UA 84971 U UA 84971 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана у комплексних орних агрегатах, які самостійно забезпечують транспортування котків та інших знарядь, що працюють з плугами. Відомий начіпний пристрій трактора, що містить верхню вісь з піднімальними важелями, гвинтовий механізм і повзун з нарізним отвором під гвинт, встановлений з можливістю переміщення в Т-подібному пазу корпуса (пат. України № 47194 А, кл. А01В 59/00, 2002 р.). Недоліком даного пристрою є те, що трактор з даним начіпним пристроєм за технологічним призначенням не може бути використаний для транспортування агрегата і оранки з одночасним ущільненням ґрунту. Найбільш близьким за технологічною суттю до начіпного комплексного орного агрегату, що пропонується, є причіпний пристрій трактора, який містить гідроциліндр, корпус якого шарнірно з'єднаний з остовом трактора і тягою начіпного механізму, та причіпний гак, зв'язаний зі штоком гідроциліндра через гідровібратор (пат. України № 28770 А, кл. А01В 59/00, 2000 р.). Недоліком цього пристрою є те, що за допомогою причіпного пристрою трактора неможливо транспортувати плуг і коток чи інші сільськогосподарські знаряддя, що призначені працювати в єдиному комплексному орному агрегаті одночасно. В основу запропонованої корисної моделі поставлена задача: шляхом зміни конструкції плуга і причіпного пристрою трактора забезпечити отримання нового технічного результату, що полягає у спрощенні та здешевленні транспортування начіпного орного агрегата. Поставлена задача вирішується наступним чином. До рами начіпного тракторного плуга, в передній частині його, за допомогою горизонтальних шарнірів приєднаний причіпний пристрій, виготовлений у вигляді трикутника, вільна вершина якого закінчується гаком. Для регулювання положення причіпного пристрою, він оснащений механізмом вертикального переміщення, який може бути гвинтовим або гідрофікованим. У наведених кресленнях на фіг. 1 зображена схема плуга і причіпного пристрою, на фіг. 2 начіпний комплексний орний агрегат в транспортному положенні. Начіпний комплексний орний агрегат містить плуг 1 і коток 2, обладнаний робочою і транспортною сницями, ходовими колесами з гідроциліндрами для переведення їх в робоче (транспортне) положення. До рами плуга 1 за допомогою горизонтальних шарнірів приєднаний причіпний пристрій 3 з гаком 4 і механізмом вертикального переміщення його 5. Начіпний комплексний орний агрегат працює так. Робоче положення. Коток 2 з піднятими ходовими колесами приєднується робочою сницею до плуга 1 гнучкою тягою за відомою схемою при допомозі спеціального причіпного пристрою і гнучкої тяги. В процесі оранки коток рухається з правої сторони плуга по полю, зораному при попередньому проході агрегата. При цьому за один його прохід забезпечується оранка, подрібнення грудок, ущільнення і вирівнювання ґрунту. Транспортне положення. При підготовці до транспортування коток 2 відчіплюється від плуга 1 на краю поля. Трактор піднімає плуг 1 і заднім ходом під'їжджає до котка 2, зачіплює його гаком 4 причіпного пристрою 3 за транспортну сницю, підключає гідросистему до гідроциліндрів ходових коліс, опускає їх в транспортне положення і агрегат готовий до транспортування. За допомогою механізму вертикального переміщення 5 причіпний пристрій 3 установлюється в необхідне положення. Таке виконання начіпного комплексного орного агрегата спрощує та здешевлює його транспортування. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Начіпний комплексний орний агрегат, що містить причіпний пристрій з гаком, який відрізняється тим, що причіпний пристрій шарнірно приєднаний до рами плуга і оснащений механізмом вертикального його переміщення. 1 UA 84971 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
