Універсальний дисково-анкерний сошник

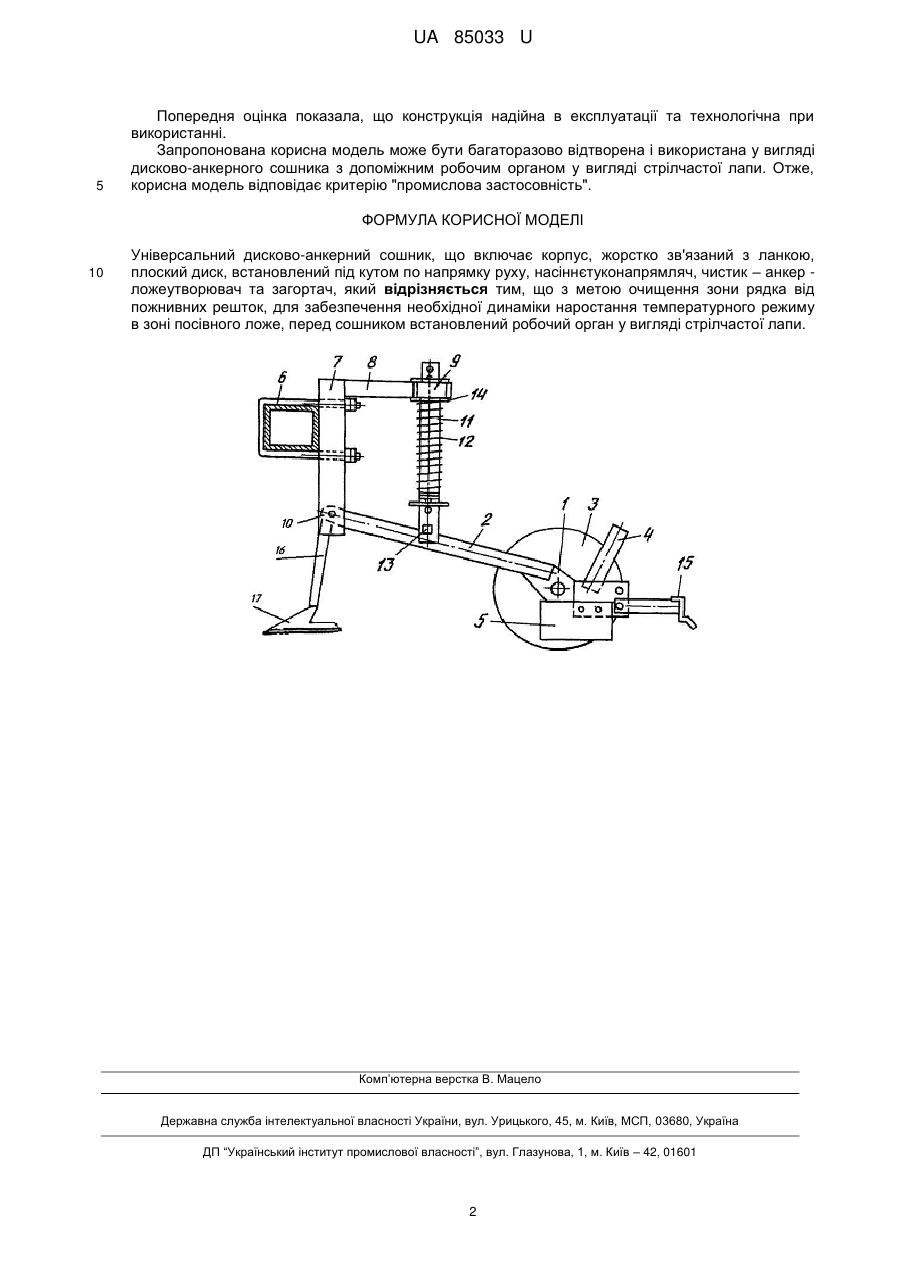

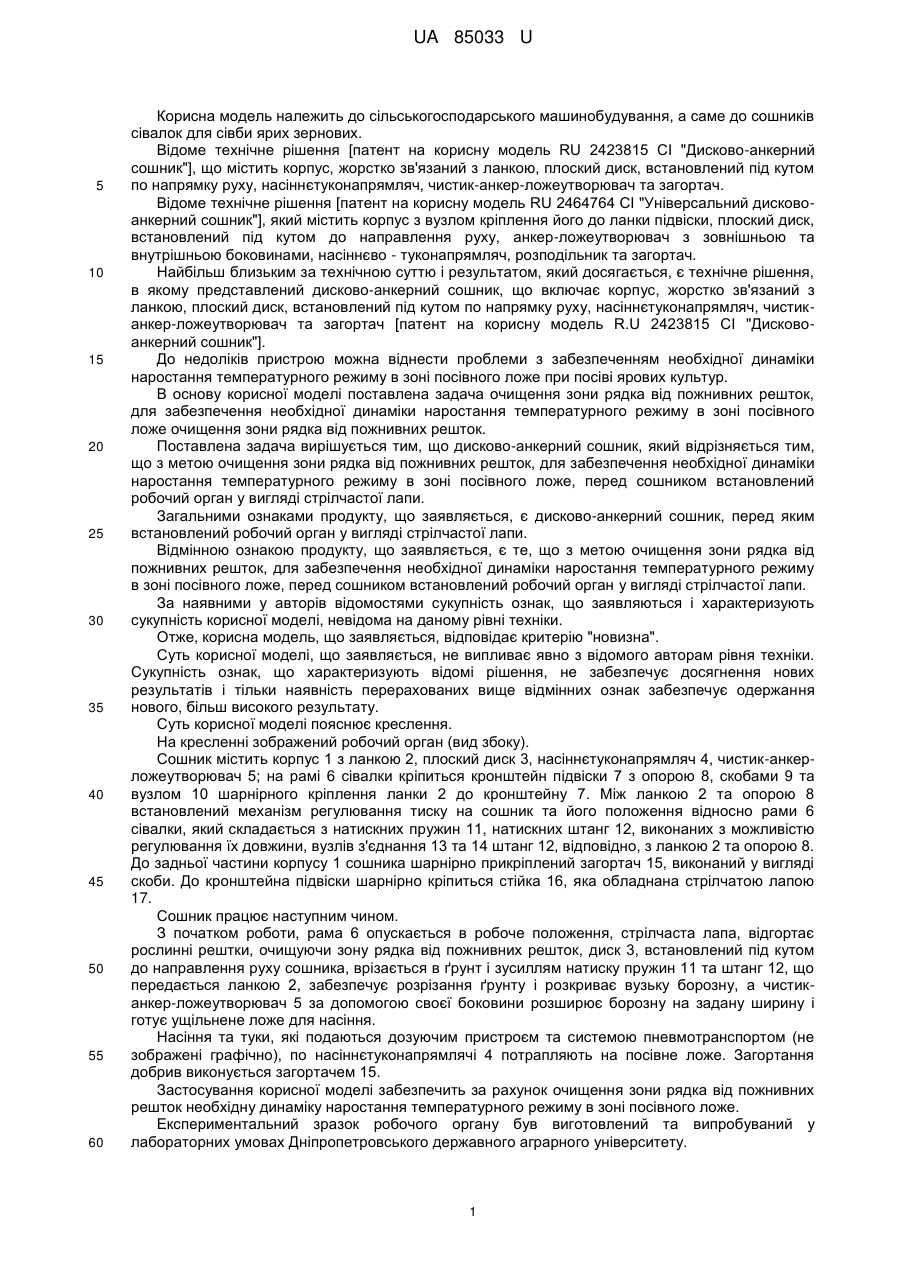

Реферат: UA 85033 U UA 85033 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме до сошників сівалок для сівби ярих зернових. Відоме технічне рішення [патент на корисну модель RU 2423815 СІ "Дисково-анкерний сошник"], що містить корпус, жорстко зв'язаний з ланкою, плоский диск, встановлений під кутом по напрямку руху, насіннєтуконапрямляч, чистик-анкер-ложеутворювач та загортач. Відоме технічне рішення [патент на корисну модель RU 2464764 СІ "Універсальний дисковоанкерний сошник"], який містить корпус з вузлом кріплення його до ланки підвіски, плоский диск, встановлений під кутом до направлення руху, анкер-ложеутворювач з зовнішньою та внутрішньою боковинами, насіннєво - туконапрямляч, розподільник та загортач. Найбільш близьким за технічною суттю і результатом, який досягається, є технічне рішення, в якому представлений дисково-анкерний сошник, що включає корпус, жорстко зв'язаний з ланкою, плоский диск, встановлений під кутом по напрямку руху, насіннєтуконапрямляч, чистиканкер-ложеутворювач та загортач [патент на корисну модель R.U 2423815 СІ "Дисковоанкерний сошник"]. До недоліків пристрою можна віднести проблеми з забезпеченням необхідної динаміки наростання температурного режиму в зоні посівного ложе при посіві ярових культур. В основу корисної моделі поставлена задача очищення зони рядка від пожнивних решток, для забезпечення необхідної динаміки наростання температурного режиму в зоні посівного ложе очищення зони рядка від пожнивних решток. Поставлена задача вирішується тим, що дисково-анкерний сошник, який відрізняється тим, що з метою очищення зони рядка від пожнивних решток, для забезпечення необхідної динаміки наростання температурного режиму в зоні посівного ложе, перед сошником встановлений робочий орган у вигляді стрілчастої лапи. Загальними ознаками продукту, що заявляється, є дисково-анкерний сошник, перед яким встановлений робочий орган у вигляді стрілчастої лапи. Відмінною ознакою продукту, що заявляється, є те, що з метою очищення зони рядка від пожнивних решток, для забезпечення необхідної динаміки наростання температурного режиму в зоні посівного ложе, перед сошником встановлений робочий орган у вигляді стрілчастої лапи. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують сукупність корисної моделі, невідома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечує досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого результату. Суть корисної моделі пояснює креслення. На кресленні зображений робочий орган (вид збоку). Сошник містить корпус 1 з ланкою 2, плоский диск 3, насіннєтуконапрямляч 4, чистик-анкерложеутворювач 5; на рамі 6 сівалки кріпиться кронштейн підвіски 7 з опорою 8, скобами 9 та вузлом 10 шарнірного кріплення ланки 2 до кронштейну 7. Між ланкою 2 та опорою 8 встановлений механізм регулювання тиску на сошник та його положення відносно рами 6 сівалки, який складається з натискних пружин 11, натискних штанг 12, виконаних з можливістю регулювання їх довжини, вузлів з'єднання 13 та 14 штанг 12, відповідно, з ланкою 2 та опорою 8. До задньої частини корпусу 1 сошника шарнірно прикріплений загортач 15, виконаний у вигляді скоби. До кронштейна підвіски шарнірно кріпиться стійка 16, яка обладнана стрілчатою лапою 17. Сошник працює наступним чином. З початком роботи, рама 6 опускається в робоче положення, стрілчаста лапа, відгортає рослинні рештки, очищуючи зону рядка від пожнивних решток, диск 3, встановлений під кутом до направлення руху сошника, врізається в ґрунт і зусиллям натиску пружин 11 та штанг 12, що передається ланкою 2, забезпечує розрізання ґрунту і розкриває вузьку борозну, а чистиканкер-ложеутворювач 5 за допомогою своєї боковини розширює борозну на задану ширину і готує ущільнене ложе для насіння. Насіння та туки, які подаються дозуючим пристроєм та системою пневмотранспортом (не зображені графічно), по насіннєтуконапрямлячі 4 потрапляють на посівне ложе. Загортання добрив виконується загортачем 15. Застосування корисної моделі забезпечить за рахунок очищення зони рядка від пожнивних решток необхідну динаміку наростання температурного режиму в зоні посівного ложе. Експериментальний зразок робочого органу був виготовлений та випробуваний у лабораторних умовах Дніпропетровського державного аграрного університету. 1 UA 85033 U 5 Попередня оцінка показала, що конструкція надійна в експлуатації та технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді дисково-анкерного сошника з допоміжним робочим органом у вигляді стрілчастої лапи. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Універсальний дисково-анкерний сошник, що включає корпус, жорстко зв'язаний з ланкою, плоский диск, встановлений під кутом по напрямку руху, насіннєтуконапрямляч, чистик – анкер ложеутворювач та загортач, який відрізняється тим, що з метою очищення зони рядка від пожнивних решток, для забезпечення необхідної динаміки наростання температурного режиму в зоні посівного ложе, перед сошником встановлений робочий орган у вигляді стрілчастої лапи. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
