Дисково-анкерний сошник
Номер патенту: 30619
Опубліковано: 11.03.2008
Автори: Федоренко Володимир Валерійович, Олефіренко Сергій Петрович, Баєв Іван Васильович
Формула / Реферат
1. Дисково-анкерний сошник, що складається зі штатного дискового сошника рядової сівалки і анкерного сошника у вигляді культиваторної лапи зі стійкою-насіннєпроводом і відбивачем насіння, встановленого під лапою, який відрізняється тим, що анкерний сошник приєднаний до задньої частини дискового сошника в місці кріплення чистиків дисків через спеціальний перехідний кронштейн.
2. Дисково-анкерний сошник за п. 1, який відрізняється тим, що має розташований посередині і попереду лапи вертикальний ніж з тупим нахилом леза, нижня частина якого розташована нижче площини лез лапи, а горішня заходить у проміжок між дисками штатного сошника.
3. Дисково-анкерний сошник за п. 1, який відрізняється тим, що анкерний сошник має можливість встановлюватись на різній висоті відносно дискового сошника.
Текст

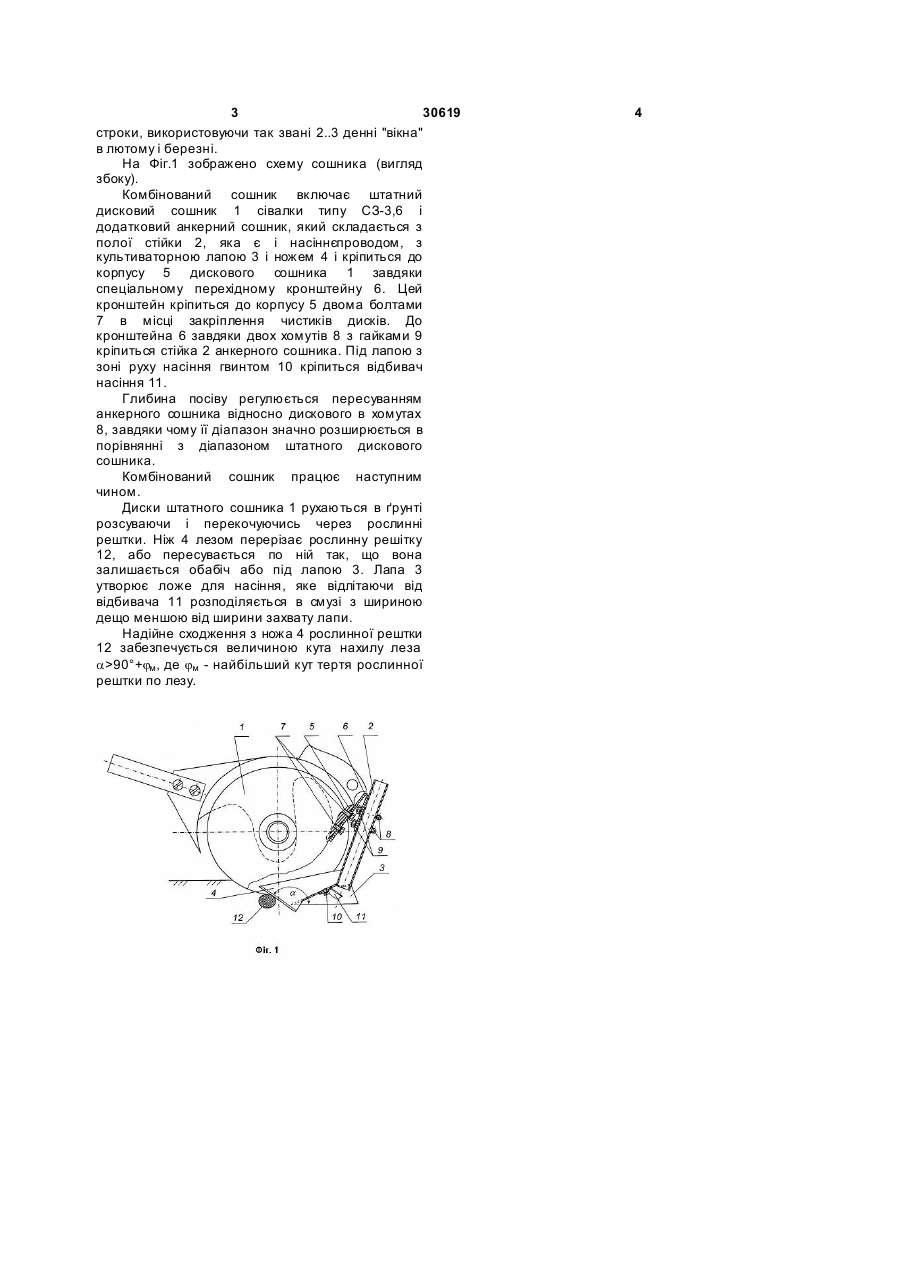

1. Дисково-анкерний сошник, що складається зі штатного дискового сошника рядової сівалки і анкерного сошника у вигляді культиваторної лапи зі стійкою-насіннєпроводом і відбивачем насіння, 3 30619 строки, використовуючи так звані 2..3 денні "вікна" в лютому і березні. На Фіг.1 зображено схему сошника (вигляд збоку). Комбінований сошник включає штатний дисковий сошник 1 сівалки типу СЗ-3,6 і додатковий анкерний сошник, який складається з полої стійки 2, яка є і насіннєпроводом, з культиваторною лапою 3 і ножем 4 і кріпиться до корпусу 5 дискового сошника 1 завдяки спеціальному перехідному кронштейну 6. Цей кронштейн кріпиться до корпусу 5 двома болтами 7 в місці закріплення чистиків дисків. До кронштейна 6 завдяки двох хомутів 8 з гайками 9 кріпиться стійка 2 анкерного сошника. Під лапою з зоні руху насіння гвинтом 10 кріпиться відбивач насіння 11. Глибина посіву регулюється пересуванням анкерного сошника відносно дискового в хомутах 8, завдяки чому її діапазон значно розширюється в порівнянні з діапазоном штатного дискового сошника. Комбінований сошник працює наступним чином. Диски штатного сошника 1 рухаються в ґрунті розсуваючи і перекочуючись через рослинні рештки. Ніж 4 лезом перерізає рослинну решітку 12, або пересувається по ній так, що вона залишається обабіч або під лапою 3. Лапа 3 утворює ложе для насіння, яке відлітаючи від відбивача 11 розподіляється в смузі з шириною дещо меншою від ширини захвату лапи. Надійне сходження з ножа 4 рослинної рештки 12 забезпечується величиною кута нахилу леза a>90°+jм , де jм - найбільший кут тертя рослинної рештки по лезу. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDisk and hoe colter
Автори англійськоюBaiev Ivan Vasyliovych, Olefirenko Serhii Petrovych, Fedorenko Volodymyr Valeriiovych
Назва патенту російськоюДисково-анкерный сошник
Автори російськоюБаев Иван Васильевич, Олефиренко Сергей Петрович, Федоренко Владимир Валерьевич
МПК / Мітки
МПК: A01C 7/20
Мітки: сошник, дисково-анкерний
