Мобільний подрібнювально-сортувальний пристрій

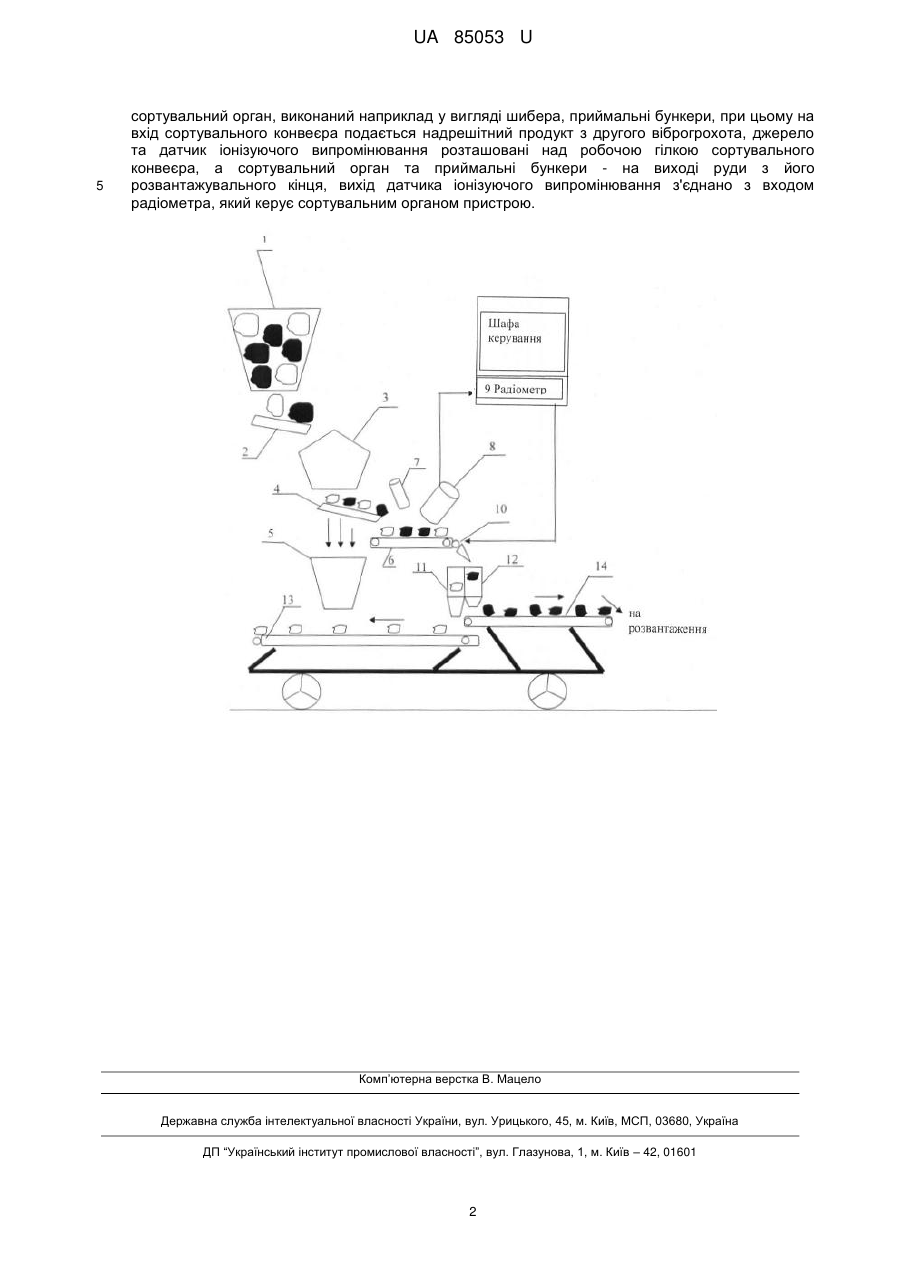

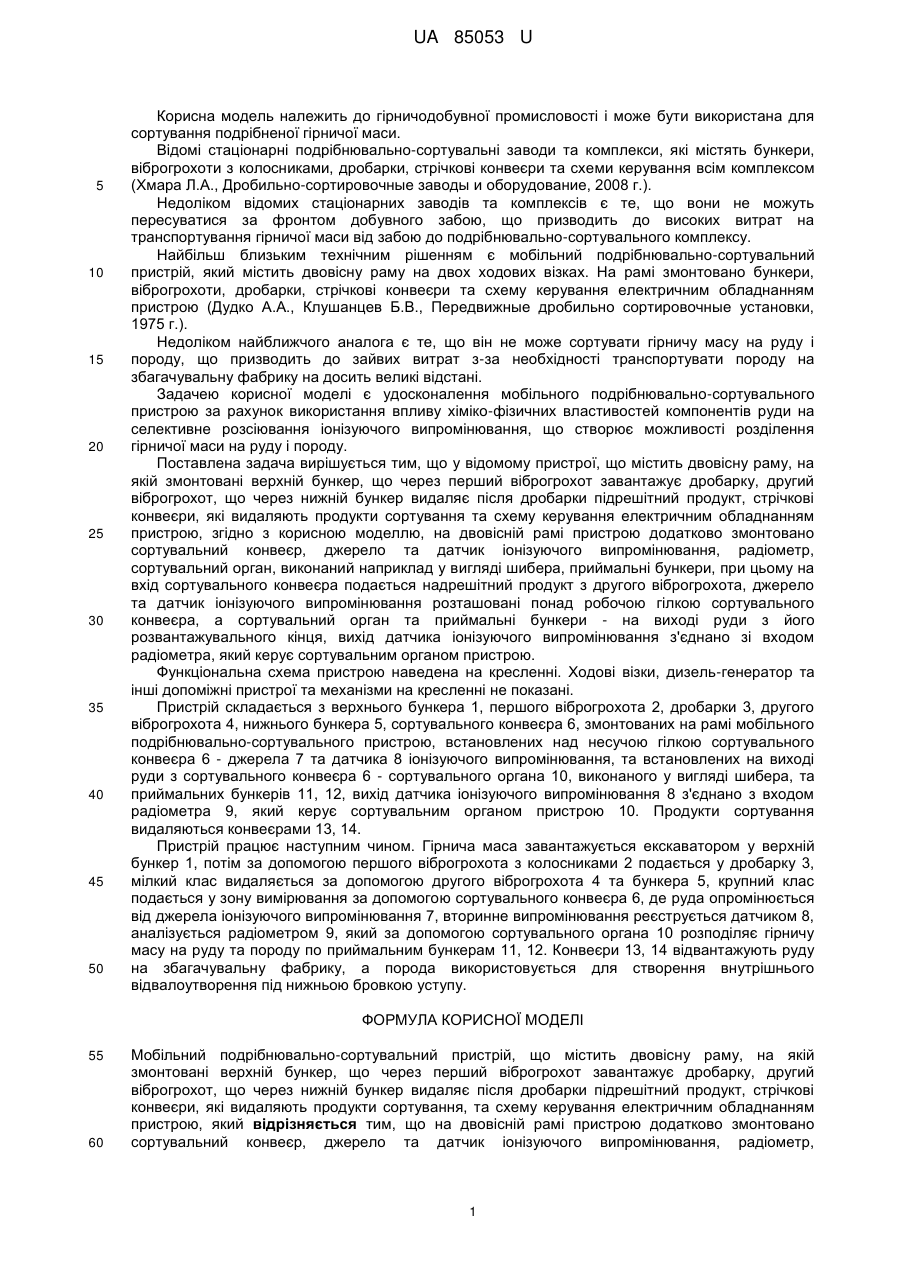

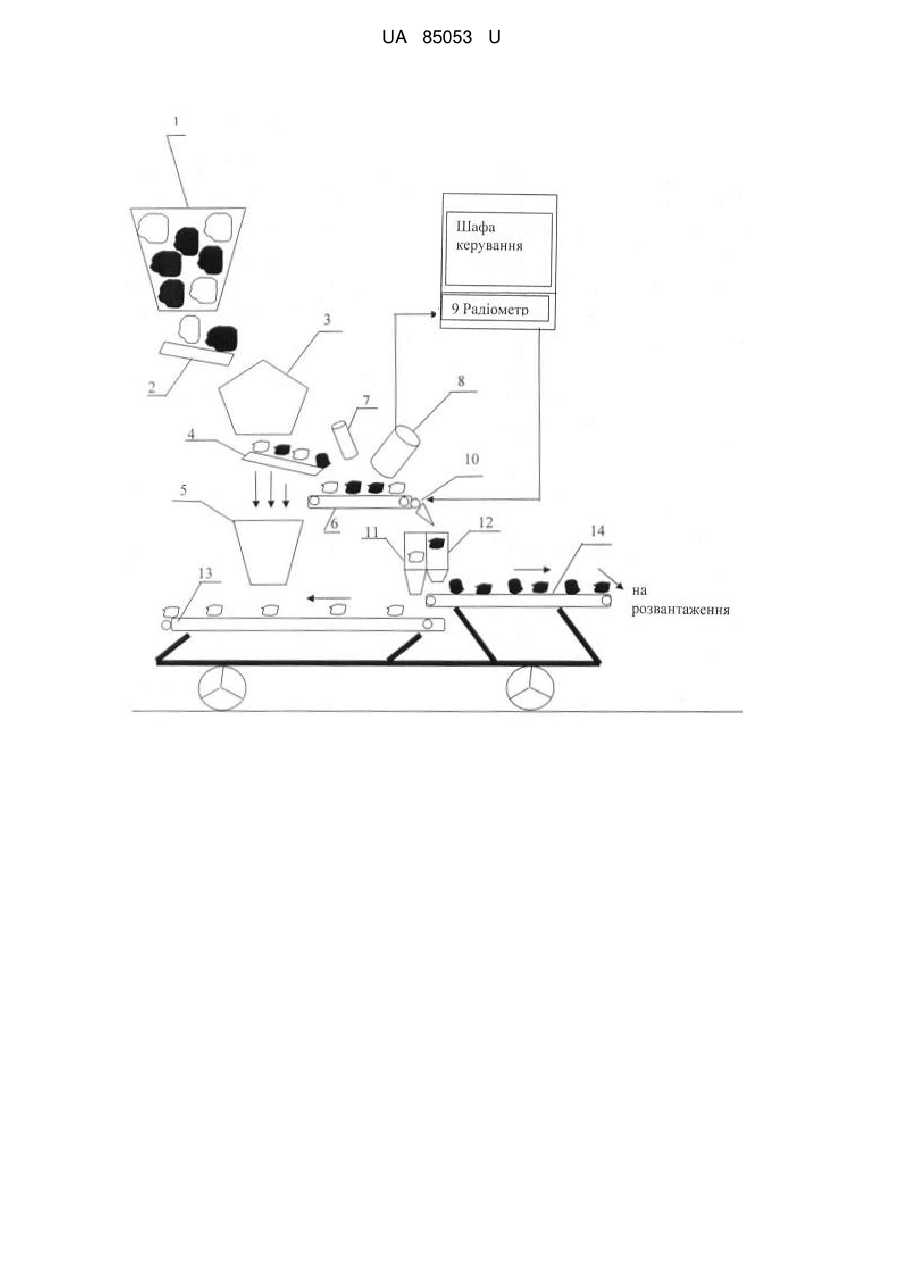

Реферат: Мобільний подрібнювально-сортувальний пристрій містить двовісну раму, на якій змонтовані верхній бункер, що через перший віброгрохот завантажує дробарку, другий віброгрохот, що через нижній бункер видаляє після дробарки підрешітний продукт, стрічкові конвеєри, які видаляють продукти сортування, та схему керування електричним обладнанням пристрою. На двовісній рамі пристрою додатково змонтовано сортувальний конвеєр, джерело та датчик іонізуючого випромінювання, радіометр, сортувальний орган, виконаний у вигляді шибера, приймальні бункери. Джерело та датчик іонізуючого випромінювання розташовані над робочою гілкою сортувального конвеєра, а сортувальний орган та приймальні бункери - на виході руди з його розвантажувального кінця. Вихід датчика іонізуючого випромінювання з'єднано з входом радіометра, який керує сортувальним органом пристрою. UA 85053 U (12) UA 85053 U UA 85053 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до гірничодобувної промисловості і може бути використана для сортування подрібненої гірничої маси. Відомі стаціонарні подрібнювально-сортувальні заводи та комплекси, які містять бункери, віброгрохоти з колосниками, дробарки, стрічкові конвеєри та схеми керування всім комплексом (Хмара Л.А., Дробильно-сортировочные заводы и оборудование, 2008 г.). Недоліком відомих стаціонарних заводів та комплексів є те, що вони не можуть пересуватися за фронтом добувного забою, що призводить до високих витрат на транспортування гірничої маси від забою до подрібнювально-сортувального комплексу. Найбільш близьким технічним рішенням є мобільний подрібнювально-сортувальний пристрій, який містить двовісну раму на двох ходових візках. На рамі змонтовано бункери, віброгрохоти, дробарки, стрічкові конвеєри та схему керування електричним обладнанням пристрою (Дудко А.А., Клушанцев Б.В., Передвижные дробильно сортировочные установки, 1975 г.). Недоліком найближчого аналога є те, що він не може сортувати гірничу масу на руду і породу, що призводить до зайвих витрат з-за необхідності транспортувати породу на збагачувальну фабрику на досить великі відстані. Задачею корисної моделі є удосконалення мобільного подрібнювально-сортувального пристрою за рахунок використання впливу хіміко-фізичних властивостей компонентів руди на селективне розсіювання іонізуючого випромінювання, що створює можливості розділення гірничої маси на руду і породу. Поставлена задача вирішується тим, що у відомому пристрої, що містить двовісну раму, на якій змонтовані верхній бункер, що через перший віброгрохот завантажує дробарку, другий віброгрохот, що через нижній бункер видаляє після дробарки підрешітний продукт, стрічкові конвеєри, які видаляють продукти сортування та схему керування електричним обладнанням пристрою, згідно з корисною моделлю, на двовісній рамі пристрою додатково змонтовано сортувальний конвеєр, джерело та датчик іонізуючого випромінювання, радіометр, сортувальний орган, виконаний наприклад у вигляді шибера, приймальні бункери, при цьому на вхід сортувального конвеєра подається надрешітний продукт з другого віброгрохота, джерело та датчик іонізуючого випромінювання розташовані понад робочою гілкою сортувального конвеєра, а сортувальний орган та приймальні бункери - на виході руди з його розвантажувального кінця, вихід датчика іонізуючого випромінювання з'єднано зі входом радіометра, який керує сортувальним органом пристрою. Функціональна схема пристрою наведена на кресленні. Ходові візки, дизель-генератор та інші допоміжні пристрої та механізми на кресленні не показані. Пристрій складається з верхнього бункера 1, першого віброгрохота 2, дробарки 3, другого віброгрохота 4, нижнього бункера 5, сортувального конвеєра 6, змонтованих на рамі мобільного подрібнювально-сортувального пристрою, встановлених над несучою гілкою сортувального конвеєра 6 - джерела 7 та датчика 8 іонізуючого випромінювання, та встановлених на виході руди з сортувального конвеєра 6 - сортувального органа 10, виконаного у вигляді шибера, та приймальних бункерів 11, 12, вихід датчика іонізуючого випромінювання 8 з'єднано з входом радіометра 9, який керує сортувальним органом пристрою 10. Продукти сортування видаляються конвеєрами 13, 14. Пристрій працює наступним чином. Гірнича маса завантажується екскаватором у верхній бункер 1, потім за допомогою першого віброгрохота з колосниками 2 подається у дробарку 3, мілкий клас видаляється за допомогою другого віброгрохота 4 та бункера 5, крупний клас подається у зонувимірювання за допомогою сортувального конвеєра 6, де руда опромінюється від джерела іонізуючого випромінювання 7, вторинне випромінювання реєструється датчиком 8, аналізується радіометром 9, який за допомогою сортувального органа 10 розподіляє гірничу масу на руду та породу по приймальним бункерам 11, 12. Конвеєри 13, 14 відвантажують руду на збагачувальну фабрику, а порода використовується для створення внутрішнього відвалоутворення під нижньою бровкою уступу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Мобільний подрібнювально-сортувальний пристрій, що містить двовісну раму, на якій змонтовані верхній бункер, що через перший віброгрохот завантажує дробарку, другий віброгрохот, що через нижній бункер видаляє після дробарки підрешітний продукт, стрічкові конвеєри, які видаляють продукти сортування, та схему керування електричним обладнанням пристрою, який відрізняється тим, що на двовісній рамі пристрою додатково змонтовано сортувальний конвеєр, джерело та датчик іонізуючого випромінювання, радіометр, 1 UA 85053 U 5 сортувальний орган, виконаний наприклад у вигляді шибера, приймальні бункери, при цьому на вхід сортувального конвеєра подається надрешітний продукт з другого віброгрохота, джерело та датчик іонізуючого випромінювання розташовані над робочою гілкою сортувального конвеєра, а сортувальний орган та приймальні бункери - на виході руди з його розвантажувального кінця, вихід датчика іонізуючого випромінювання з'єднано з входом радіометра, який керує сортувальним органом пристрою. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
