Вібраційний сортувальний пристрій

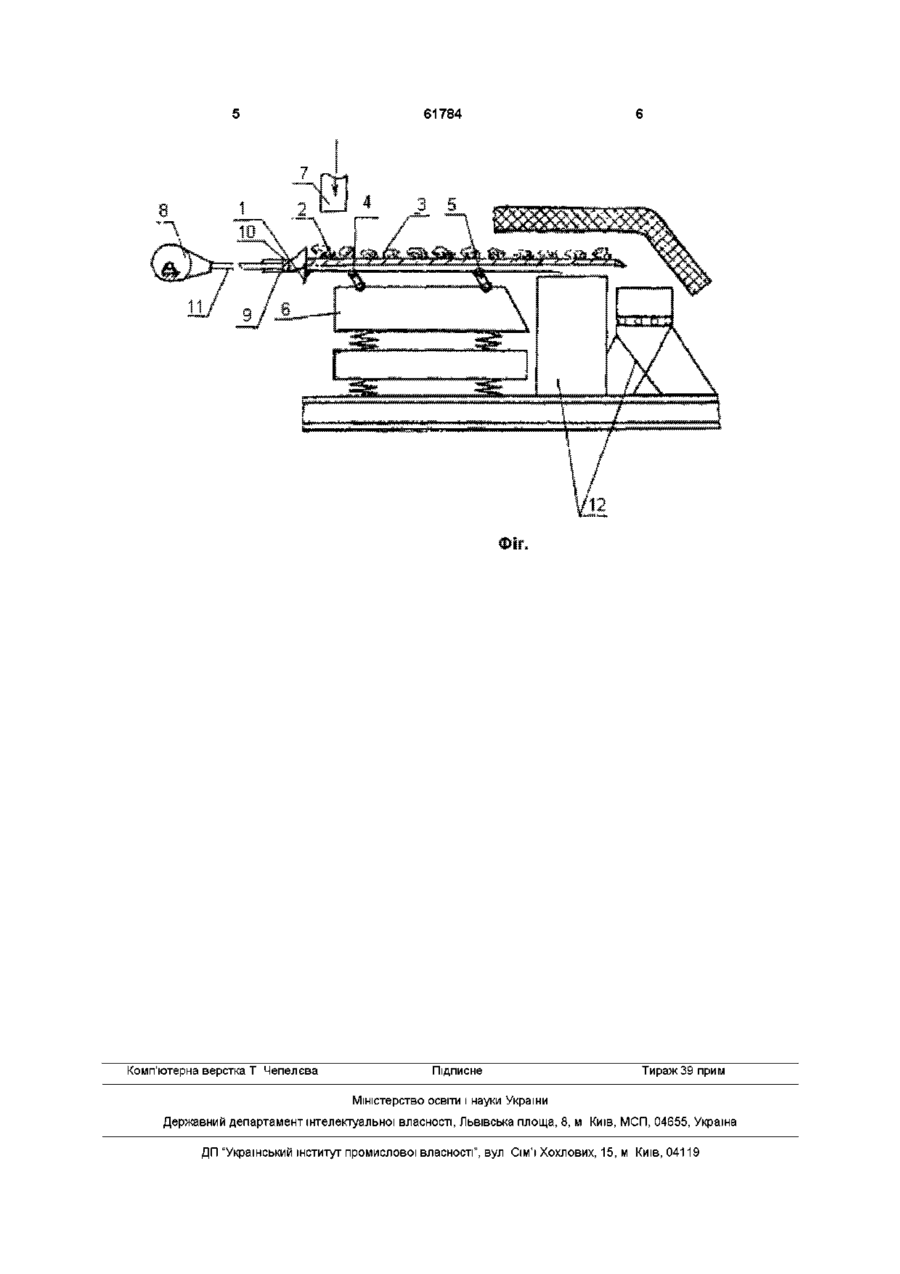

1 Вібраційний сортувальний пристрій, що містить шарнірно установлений короб з розміщеним в ньому ситом для класифікації сипучого матеріалу, ексцентриковий вібратор, що взаємодіє через шатун з коробом, завантажувальний та розвантажу вальний бункери, які установлені ВІДПОВІДНО над і під ситом на протилежних кінцях, та пневмопровід, який відрізняється тим, що пневмопровід розміщений в шатуні, який зв'язаний з коробом з боку завантажувального бункера, його вихід направлений над ситом уздовж нього, при цьому в пневмопроводі встановлений поршень зі штоком, зв'язаним з ексцентриковим вібратором 2 Вібраційний сортувальний пристрій, за п 1, який відрізняється тим, що короб установлений з нахилом до розвантажувального бункера Винахід відноситься до пристроїв для механічного поділу на фракції, класи, сорти зерна, бульбоплодів, вугілля, щебеню, руд, і т п Аналогом для пристрою, що заявляється, є відомий вібраційний сортувальний пристрій (вібраційний сепаратор), що включає короба з розміщеними в них ситами для класифікації сипучого матеріалу, вібратор, взаємодіючий з коробами Короби встановлені один під одним стаціонарно на опорі за допомогою пружин Вібратор являє собою двухвальний дебалансний вібратор із приводом від електродвигуна через пружну муфту і вібратор (Аналог описано в а с СРСР 3 1204274, опубл у бюлетені №2, 15 0186р. В07В1/38, В07В1/48) Описаний пристрій постачений ділильними планками, призначеними для відсікання надрешітчастого сипучого матеріалу і направлення його до розвантажувальних бункерів, а також пристрій має очисники, призначені для очищення сит від застряглого мілкого сипучого матеріалу Короба, з розміщеними в них ситами, мають можливість гвинтового коливання кають низьку надійність у роботі Швидка засміченість сит, що відбувається, викликає низьку продуктивність і погану якість просівання Крім цього вадою є те, що не має вільного доступу до сит, тому погано їх обслуговувати Прототипом для винаходу, що заявляється, є вібраційний сортувальний пристрій (пристрій для очищення і запобігання забивання плоских сит зерноочисних і інших машин, а с СРСР №148292, опубл у бюлетені №12 1962р), що містить шарнірно встановлений короб з розміщеним в ньому ситом для класифікації сипучого матеріалу, ексцентриковий вібратор, взаємодіючий шатуном з коробом, завантажувальний та розвантажувальний бункери встановлені ВІДПОВІДНО над і під ситом на протилежних кінцях, та пневмопровід Короб підвішено горизонтально, він різко коливається у горизонтальній площині Розташування короба не забезпечує якісного поділу сипучого матеріалу на фракції, тому спеціально для очищення сита встановлено на рухливій каретці пневмопровід (трубки з насадками для обдування сита) У прототипі прийнята спроба підвищення якості просівання Однак, через те, що має місце неузгоджений з коливанням сита хаотичний вплив повітряним обдувом на поділювані фракції сипучого матеріалу, при якому відбувається не просівання, а навпаки, змішування його фракцій, і при обдуві збільшується імовірність руйнування кускового матеріалу на більш дрібні фракції Це не тільки знижує якість просівання, але і знижує надійність роботи не тільки сита і самої системи обдування сита, що постійно знаходиться в засміченій зоні Вадою аналога є те, що роззосередження сипучого матеріалу по поверхні сит здійснюється в одній площині, тому для поділу матеріалу на фракції приходитися використовувати додаткові пристрої - ДІЛИЛЬНІ планки, що примусово відтинають надрешітчастий продукт і направляють його до розвантажувальних бункерів шляхом згрібання Це викликає значне забруднення сит і значні навантаження на них Для цього у конструкції передбачено очисники сит і пристрій для їхнього натягу Великі механічні навантаження на сита викли 00 (О 61784 В основу поставлена задача підвищення якості просівання (грохочення), при цьому зниження руйнування матеріалу при грохоченні і підвищення надійності роботи елементів конструкції сортувального пристрою, поліпшення умов обслуговування пристрою Поставлена задача досягається тим, що у вібраційному сортувальному пристрою, що містить шарнірно встановлений короб з розміщеним в ньому ситом для класифікації сипучого матеріалу, ексцентриковий вібратор, взаємодіючий шатуном з коробом, встановлені завантажувальний та розвантажувальний бункери ВІДПОВІДНО над і під ситом на протилежних кінцях, та пневмопровід, пневмопровід розміщено у шатуні, який зв'язаний з коробом з боку завантажувального бункеру, його вихід направлено над ситом у подовж нього, при цьому в пневмопроводі встановлено поршень зі штоком, зв'язаним з ексцентриковим вібратором Короб може бути встановлено під нахилом до розвантажувального бункеру Досягнення поставленої задачі здійснюється за рахунок нового взаємозв'язку між коробом та ексцентриковим вібратором тому, що має місце не тільки м'яка взаємодія короба і вібратора (шток пружно переміщується у пневмопроводі, який є шатуном), але й узгоджений з коливанням сита повітряний обдув класифікаціруємого сипучого матеріалу При установці короба під нахилом до розвантажувального бункеру підвищується якість грохочення тому що, повітряний потік направлено горизонтально, при цьому знижується засміченість сита Надрешітчастий продукт при скатуванні до розвантажувального бункеру не змішується з дрібною фракцією Взаємозв'язок між коробом та ексцентриковим вібратором та наявність пневмопроводу (шатун сполучає також функції пневмопроводу), який забезпечує заданий шатуном повітряний обдув сита дозволяє підвищити розвантажувальний фронт та підвищити ефективність грохочення, зниження імовірності руйнування кускового матеріалу на дрібні фракції Заявляємий пристрій призначено для якісного здійснення грохочення сипучого матеріалу, має вільний доступ до коробу, забезпечує легке наглядання за роботою і може бути широко застосованим, тому що має широкі експлуатаційні можливості Пошук, здійснений по джерелах науковотехнічної і патентної інформації, показав, що сукупність істотних ознак технічного рішення, що заявляється, невідома Таким чином, технічне рішення відповідає вимогам новизни тому, що невідомо в інших областях техніки За результатами проведеного пошуку у відомих рішеннях не було виявлено сукупності істотних ознак, взаємозв'язку між коробом та ексцентриковим вібратором через елементи пневмопроводу з боку завантажувального бункеру, що забезпечує за цей рахунок підвищення якості класифікації сипучого матеріалу і значно зменшує навантаження на сито, а також і за рахунок зниження засміченості сита У заявленому пристрої за рахунок нової взаємодії між собою елементів значно знижується змі шування фракцій на ситі, це також позитивно впливає на якість грохочення, бо зменшена імовірність руйнування кускового матеріалу на дрібні фракції Поліпшення класифікації приводить до зниження зносу сита Це також дозволяє подовжити ДОВГОВІЧНІСТЬ пристрою, підвищити безпеку праці Таким чином, технічне рішення, що заявляється, відповідає вимогам винахідницького рівня Винахід пояснюється кресленнями На представленій фігурі зображено вібраційний сортувальний пристрій, вид попереду Вібраційний сортувальний пристрій має короб 1, в якому розміщено сито 2 для класифікації сипучого матеріалу З Коробі шарнірно встановлено на шарнірних штангах 4 і 5 на підпружиненому фундаменті 6, він зв'язаний з боку завантажувального бункеру 7 з ексцентриковим вібратором 8, за допомогою шатуна 9 В шатуні 9 розміщено пневмопровід 9, він зв'язаний з коробом 1, його вихід направлено над ситом 1 у подовж нього У пневмопроводі 9 встановлено поршень 10 зі штоком 11 Шток 11 зв'язаний з ексцентриковим вібратором 8 Короб 1 може бути встановлено під нахилом до розвантажувального бункеру 12 Грохочення сипучого матеріалу відбувається у такий засіб Вібраційний сортувальний пристрій встановлено у робоче положення Короб 1 за допомогою ексцентрикового вібратора 8 коливається При цих коливаннях матеріал переміщується по поверхні похилого сита 2 У результаті переміщення поршню 10 зі штоком 11 у пневмопроводі 9, що є шатуном, коливання сита 2 м'яке (шток пружно переміщується у пневмопроводі), при цьому повітряний обдув класифікаціруємого сипучого матеріалу узгоджено з коливанням сита Сипучий матеріал 3 з завантажувального бункеру 7 надходить на приймальну ділянку сита 2 В цей час трапляється повітряне просівання сипучого матеріалу 3 у подовж сита 2 по розсіювальної поверхні Подача стиснутого повітря здійснюється поступово по мірі приближения штоку 11 до корпусу короба 1, який рухається у напрямку просівання сипучого матеріалу 3 При цьому здійснюється руйнування осадочного конусу на приймальній ДІЛЯНЦІ сита 2 КІЛЬКІСТЬ підрешітчастих фракцій у надрешітчастому продукті зменшується При цьому трапляється зниження розвантажувального фронту матеріалу на сито 2 При ЗМІНІ руху коробу 1 матеріал 3 переміщується по поверхні сита 2 і остаточно поділяється на фракції Похиле встановлення коробу 1 допомогає найкраще класифікувати матеріал З Надрешітчастий та підрешітчастий продукти поступають до окремих розвантажувальних бункерів 12 Заявляємий пристрій дозволяє підвищити якість розсівання матеріалу за рахунок зменшення підрешітчастих фракцій у надрешітчастому продукті Заявляємий пристрій простий в експлуатації В ньому забезпечено вільний доступ до коробів, що полегшує спостерігання за роботою сортувального пристрою, догляд за решітчастими полотнинами та їх своєчасний ремонт 61784 Комп'ютерна верстка Т Чепелєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
