Гнучкий вал обертового зонда

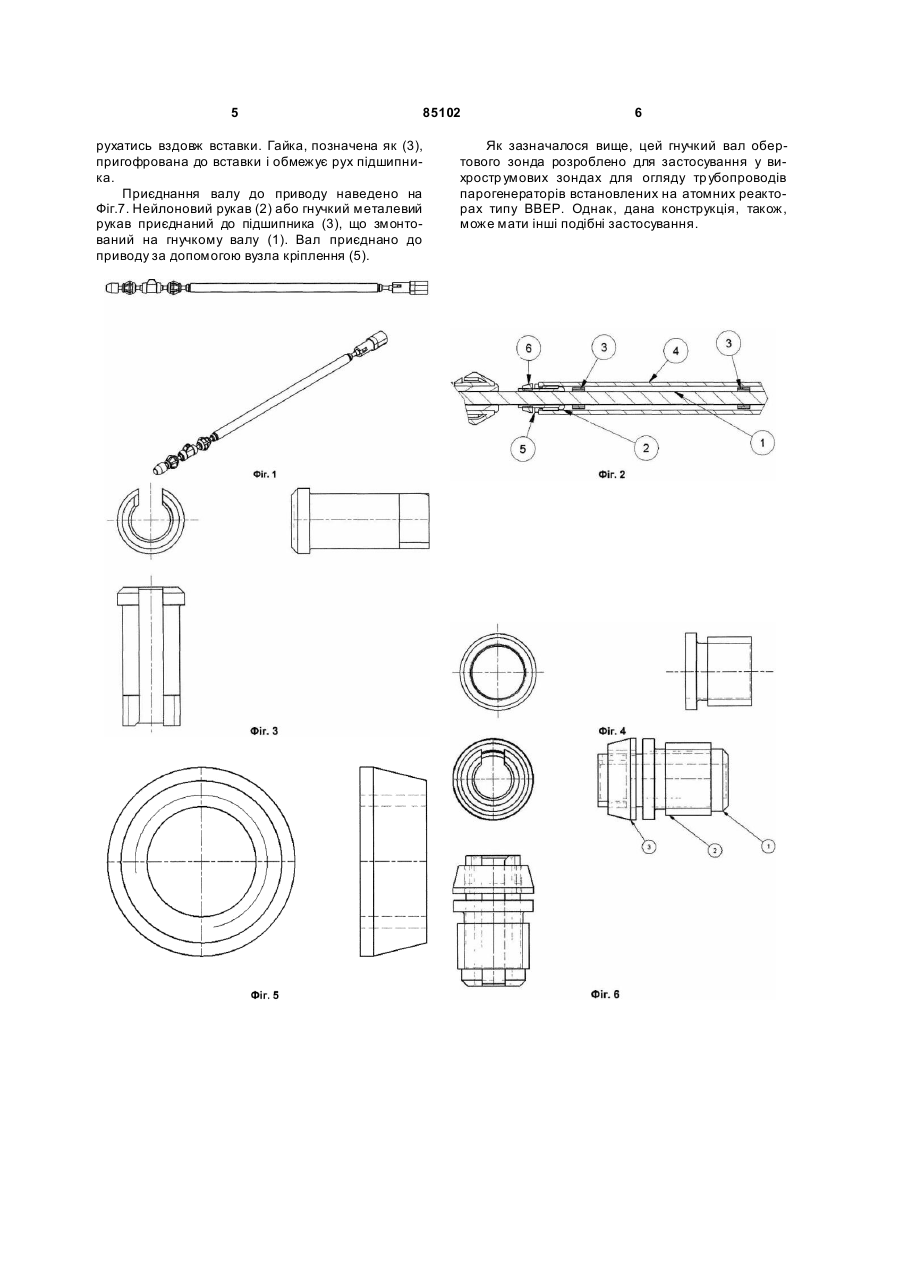

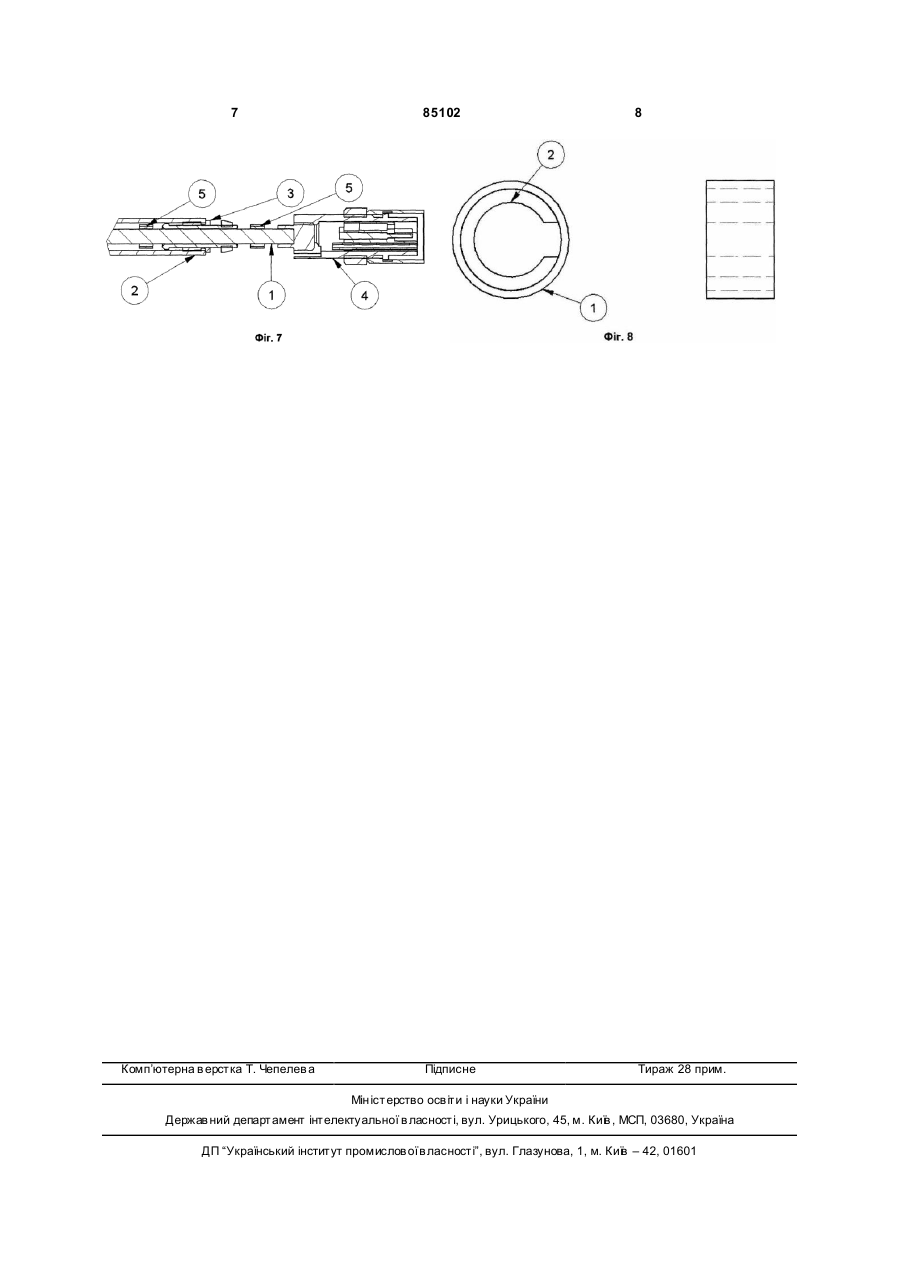

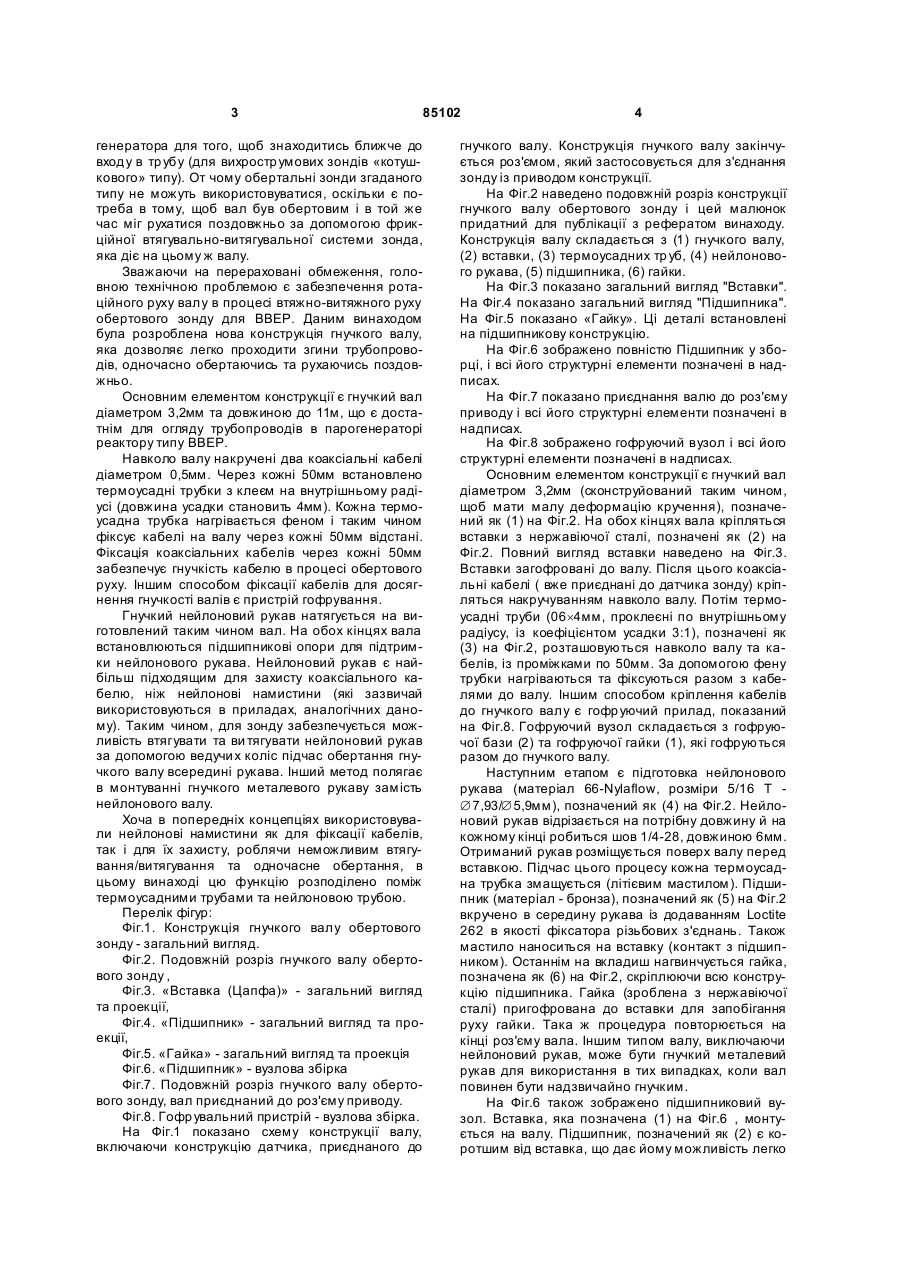

1. Гнучкий вал обертового зонда, здатний забезпечити відмінну гнучкість, який відрізняється тим, що складається з: гнучкого вала (1), вставки (2), термоусадкових або гофруючи х елементів (3), нейлонового рукава (4), підшипника (5), гайки (6). C2 1 3 85102 генератора для того, щоб знаходитись ближче до входу в тр убу (для вихростр умових зондів «котушкового» типу). От чому обертальні зонди згаданого типу не можуть використовуватися, оскільки є потреба в тому, щоб вал був обертовим і в той же час міг рухатися поздовжньо за допомогою фрикційної втягувально-витягувальної системи зонда, яка діє на цьому ж валу. Зважаючи на перераховані обмеження, головною технічною проблемою є забезпечення ротаційного руху валу в процесі втяжно-витяжного руху обертового зонду для BBEP. Даним винаходом була розроблена нова конструкція гнучкого валу, яка дозволяє легко проходити згини трубопроводів, одночасно обертаючись та рухаючись поздовжньо. Основним елементом конструкції є гнучкий вал діаметром 3,2мм та довжиною до 11м, що є достатнім для огляду трубопроводів в парогенераторі реактору типу BBEP. Навколо валу накручені два коаксіальні кабелі діаметром 0,5мм. Через кожні 50мм встановлено термоусадні трубки з клеєм на внутрішньому радіусі (довжина усадки становить 4мм). Кожна термоусадна трубка нагрівається феном і таким чином фіксує кабелі на валу через кожні 50мм відстані. Фіксація коаксіальних кабелів через кожні 50мм забезпечує гнучкість кабелю в процесі обертового руху. Іншим способом фіксації кабелів для досягнення гнучкості валів є пристрій гофрування. Гнучкий нейлоновий рукав натягується на виготовлений таким чином вал. На обох кінцях вала встановлюються підшипникові опори для підтримки нейлонового рукава. Нейлоновий рукав є найбільш підходящим для захисту коаксіального кабелю, ніж нейлонові намистини (які зазвичай використовуються в приладах, аналогічних даному). Таким чином, для зонду забезпечується можливість втягувати та ви тягувати нейлоновий рукав за допомогою ведучи х коліс підчас обертання гнучкого валу всередині рукава. Інший метод полягає в монтуванні гнучкого металевого рукаву замість нейлонового валу. Хоча в попередніх концепціях використовували нейлонові намистини як для фіксації кабелів, так і для їх захисту, роблячи неможливим втягування/витягування та одночасне обертання, в цьому винаході цю функцію розподілено поміж термоусадними трубами та нейлоновою трубою. Перелік фігур: Фіг.1. Конструкція гнучкого валу обертового зонду - загальний вигляд. Фіг.2. Подовжній розріз гнучкого валу обертового зонду , Фіг.3. «Вставка (Цапфа)» - загальний вигляд та проекції, Фіг.4. «Підшипник» - загальний вигляд та проекції, Фіг.5. «Гайка» - загальний вигляд та проекція Фіг.6. «Підшипник» - вузлова збірка Фіг.7. Подовжній розріз гнучкого валу обертового зонду, вал приєднаний до роз'єму приводу. Фіг.8. Гофр увальний пристрій - вузлова збірка. На Фіг.1 показано схему конструкції валу, включаючи конструкцію датчика, приєднаного до 4 гнучкого валу. Конструкція гнучкого валу закінчується роз'ємом, який застосовується для з'єднання зонду із приводом конструкції. На Фіг.2 наведено подовжній розріз конструкції гнучкого валу обертового зонду і цей малюнок придатний для публікації з рефератом винаходу. Конструкція валу складається з (1) гнучкого валу, (2) вставки, (3) термоусадних тр уб, (4) нейлонового рукава, (5) підшипника, (6) гайки. На Фіг.3 показано загальний вигляд "Вставки". На Фіг.4 показано загальний вигляд "Підшипника". На Фіг.5 показано «Гайку». Ці деталі встановлені на підшипникову конструкцію. На Фіг.6 зображено повністю Підшипник у зборці, і всі його структурні елементи позначені в надписах. На Фіг.7 показано приєднання валю до роз'єму приводу і всі його структурні елементи позначені в надписах. На Фіг.8 зображено гофруючий вузол і всі його структурні елементи позначені в надписах. Основним елементом конструкції є гнучкий вал діаметром 3,2мм (сконструйований таким чином, щоб мати малу деформацію кручення), позначений як (1) на Фіг.2. На обох кінцях вала кріпляться вставки з нержавіючої сталі, позначені як (2) на Фіг.2. Повний вигляд вставки наведено на Фіг.3. Вставки загофровані до валу. Після цього коаксіальні кабелі ( вже приєднані до датчика зонду) кріпляться накручуванням навколо валу. Потім термоусадні труби (06´4мм, проклеєні по внутрішньому радіусу, із коефіцієнтом усадки 3:1), позначені як (3) на Фіг.2, розташовуються навколо валу та кабелів, із проміжками по 50мм. За допомогою фену трубки нагріваються та фіксуються разом з кабелями до валу. Іншим способом кріплення кабелів до гнучкого валу є гофр уючий прилад, показаний на Фіг.8. Гофруючий вузол складається з гофруючої бази (2) та гофруючої гайки (1), які гофруються разом до гнучкого валу. Наступним етапом є підготовка нейлонового рукава (матеріал 66-Nylaflow, розміри 5/16 T Æ7,93/Æ5,9мм), позначений як (4) на Фіг.2. Нейлоновий рукав відрізається на потрібну довжину й на кожному кінці робиться шов 1/4-28, довжиною 6мм. Отриманий рукав розміщується поверх валу перед вставкою. Підчас цього процесу кожна термоусадна трубка змащується (літієвим мастилом). Підшипник (матеріал - бронза), позначений як (5) на Фіг.2 вкручено в середину рукава із додаванням Loctite 262 в якості фіксатора різьбових з'єднань. Також мастило наноситься на вставку (контакт з підшипником). Останнім на вкладиш нагвинчується гайка, позначена як (6) на Фіг.2, скріплюючи всю конструкцію підшипника. Гайка (зроблена з нержавіючої сталі) пригофрована до вставки для запобігання руху гайки. Така ж процедура повторюється на кінці роз'єму вала. Іншим типом валу, виключаючи нейлоновий рукав, може бути гнучкий металевий рукав для використання в тих випадках, коли вал повинен бути надзвичайно гнучким. На Фіг.6 також зображено підшипниковий вузол. Вставка, яка позначена (1) на Фіг.6 , монтується на валу. Підшипник, позначений як (2) є коротшим від вставка, що дає йому можливість легко 5 85102 рухатись вздовж вставки. Гайка, позначена як (3), пригофрована до вставки і обмежує рух підшипника. Приєднання валу до приводу наведено на Фіг.7. Нейлоновий рукав (2) або гнучкий металевий рукав приєднаний до підшипника (3), що змонтований на гнучкому валу (1). Вал приєднано до приводу за допомогою вузла кріплення (5). 6 Як зазначалося вище, цей гнучкий вал обертового зонда розроблено для застосування у вихростр умових зондах для огляду тр убопроводів парогенераторів встановлених на атомних реакторах типу BBEP. Однак, дана конструкція, також, може мати інші подібні застосування. 7 Комп’ютерна в ерстка Т. Чепелев а 85102 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
