F16C 3/00 — Вали

Номер патенту: 104799

Опубліковано: 25.02.2016

Автор: Саблін Віктор Петрович

МПК: F16H 21/26, F16H 51/00, F16C 3/00 ...

Мітки: сабліна, протиобертальний, точний, механізм, шарнірно-важільний, в.п

Формула / Реферат:

1. Шарнірно-важільний точний протиобертальний механізм, що містить підставу й кінематичний ланцюг, який складається з рухливих ланок у вигляді важелів, утворюючих між собою й з підставою обертальні кінематичні пари, який відрізняється тим, що його кінематичний ланцюг містить два кінематичні ланцюги шарнірно-важільного просторового чотириланкового механізму, у якому два важелі виконані з можливістю обертання щодо підстави в перпендикулярних...

Номер патенту: 95736

Опубліковано: 12.01.2015

Автор: Сивоконь Олександр Федорович

МПК: F16C 33/02, F16C 33/04, F16C 3/00 ...

Мітки: опора, вузол, згоряння, шийка, корінна, внутрішнього, колінчастого, вала, двигуна

Формула / Реферат:

Вузол "корінна шийка - корінна опора" колінчастого вала двигуна внутрішнього згоряння, що містить забезпечену мастильним каналом і торцевим ущільненням корінну шийку (цапфу) колінчастого вала, забезпечену підвідним мастильним каналом і виконану в тілі корпусу двигуна, ліжко цапфи, зв'язане з цапфою і ліжком, кришку цапфи, і проміжний елемент, виконаний у вигляді антифрикційного покриття, нанесеного на ліжко і кришку, або з...

Номер патенту: 95735

Опубліковано: 12.01.2015

Автор: Сивоконь Олександр Федорович

МПК: F16C 32/06, F16C 3/00, F16C 33/02 ...

Мітки: шатунової, вала, внутрішнього, колінчастого, згоряння, двигуна, вузол, шийки

Формула / Реферат:

Вузол шатунової шийки колінчастого вала двигуна внутрішнього згоряння, що містить забезпечену масляним каналом і торцевим ущільненням шатунову шийку колінчастого вала і що охоплює її розрізну, забезпечену розміщеним на внутрішній поверхні проміжним елементом, виконаним у вигляді антифрикційного покриття або розрізного вкладиша, нижню головку шатуна, який відрізняється тим, що в ньому проміжний елемент забезпечений виконаними на його...

Номер патенту: 104044

Опубліковано: 25.12.2013

Автори: Бас Костянтин Маркович, Захаренко Віталій Олександрович, Федоряченко Сергій Олександрович, Блохін Сергій Євгенович, Ванжа Геннадій Купріянович, Крівда Віталій Валерійович, Зіборов Кирило Альбертович

МПК: F16C 3/00, F16C 9/00, F16C 31/00 ...

Мітки: кривошипно-шатунний, механізм

Формула / Реферат:

Кривошипно-шатунний механізм, що містить колінчастий вал, шатун та поршень, який відрізняється тим, що містить тіла кочення, розміщені між конічними контактними поверхнями торців колінчастого вала та співвісних з ними упорів, відповідно, причому один із упорів виконаний з можливістю переміщення та фіксації в осьовому напрямку.

Номер патенту: 83927

Опубліковано: 10.10.2013

Автор: Фролов Костянтин Юрійович

МПК: F16C 3/00

Мітки: розрахункових, тіл, круглого, параметрів, перерізу, спосіб, покращення

Формула / Реферат:

Спосіб покращення розрахункових параметрів для тіл круглого поперечного перерізу, який відрізняється тим, що передбачає відтинання від перерізу радіусом R двох симетричних сегментів однакової площі, значення стріли hк яких визначається через співвідношення hк/R за допомогою аналітичної розрахункової залежності осьового моменту опору запропонованого перерізу.

Номер патенту: 76969

Опубліковано: 25.01.2013

Автори: Юхимчук Володимир Данилович, Дунєв Олексій Олександрович, Наній Віталій Вікторович, Єгоров Андрій Володимирович, Маслєнніков Андрій Михайлович, Мірошниченко Анатолій Георгійович

МПК: F16C 3/00

Мітки: валом, моменту, розташованим, обертового, ексцентрично, передачі, пристрій, ротором

Формула / Реферат:

Пристрій для передачі обертового моменту між ексцентрично розташованим ротором і валом, що містить масивний ротор, вал, який відрізняється тим, що на валу розташовано жорстко закріплений повідковий диск з радіально розташованими на його поверхні пальцями.

Номер патенту: 100292

Опубліковано: 10.12.2012

Автор: Гончаров Віктор Григорович

МПК: F16C 3/00

Мітки: вал

Формула / Реферат:

1. Вал, що містить декілька кільцевих поясків зі зносостійким покриттям з заданими триботехнічними властивостями, розташованих роздільно між собою в поздовжньому напрямку на його циліндричній поверхні, який відрізняється тим, що зносостійке покриття кожного пояска виконане у вигляді дискретно розташованих на відстані одна від одної по колу і вздовж осі вала ділянок, впроваджених в матрицю поясків таким чином, що зовнішня поверхня зазначених...

Номер патенту: 96931

Опубліковано: 26.12.2011

Автор: Лангедер Рудольф

МПК: F16C 3/00, B21B 35/14, B21B 31/18 ...

Мітки: кліть, зміщення, прокатного, стана, пристроєм

Формула / Реферат:

1. Кліть прокатного стана, що містить принаймні одну пару валків, встановлених у стійці кліті, привідні вали (1), зокрема карданні вали, для обертового приводу валків, і муфту (2) для зчеплення привідних валів (1) з валками, яка відрізняється тим, що принаймні один з привідних валів (1) містить принаймні один виконавчий пристрій (3), вбудований у привідний вал для аксіального зміщення при зміні аксіальної довжини привідного вала (1), причому...

Номер патенту: 63405

Опубліковано: 10.10.2011

Автор: Гончаров Віктор Григорович

МПК: F16C 3/00

Мітки: вал

Формула / Реферат:

1. Вал, що містить декілька кільцевих поясків зі зносостійким покриттям з заданими триботехнічними властивостями, розташованих роздільно між собою в повздовжньому напрямку на його циліндричній поверхні, який відрізняється тим, що зносостійке покриття кожного пояска виконане у вигляді дискретно розташованих на відстані одна від одної по колу і вздовж осі вала ділянок, впроваджених в матрицю поясків таким чином, що зовнішня поверхня зазначених...

Номер патенту: 57254

Опубліковано: 10.02.2011

Автори: Шквиря Микола Валентинович, Соловйов Олег Віталійович

МПК: F02B 75/24, F16C 3/00

Мітки: двигун, внутрішнього, згоряння

Формула / Реферат:

1. Двигун внутрішнього згоряння, що містить картер, який складається з двох частин, з'єднаних між собою, кривошипно-шатунний механізм, що містить колінчастий вал, який складається з переднього й заднього кривошипів, середньої щоки й двох кривошипних пальців, запресованих у наскрізні отвори кривошипів і середньої щоки, а також двох шатунів, і розташований у внутрішніх порожнинах картера, на бічних фланцях якого встановлені два поршневі...

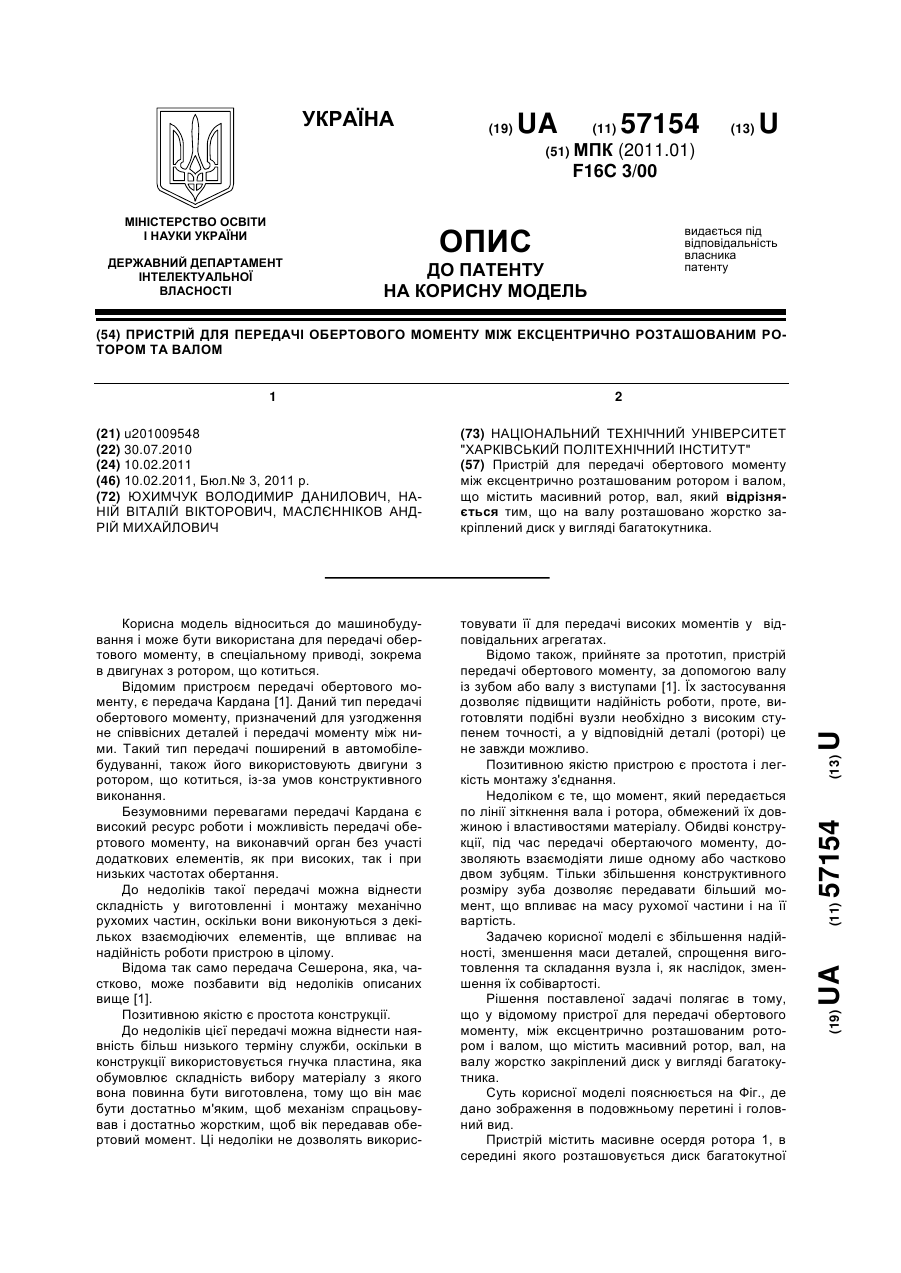

Номер патенту: 57154

Опубліковано: 10.02.2011

Автори: Наній Віталій Вікторович, Маслєнніков Андрій Михайлович, Юхимчук Володимир Данилович

МПК: F16C 3/00

Мітки: передачі, ротором, ексцентрично, розташованим, моменту, обертового, валом, пристрій

Формула / Реферат:

Пристрій для передачі обертового моменту між ексцентрично розташованим ротором і валом, що містить масивний ротор, вал, який відрізняється тим, що на валу розташовано жорстко закріплений диск у вигляді багатокутника.

Номер патенту: 51455

Опубліковано: 12.07.2010

Автор: Бутенко Сергій Григорович

МПК: F16C 35/00, F16C 3/00, F16C 7/00 ...

Мітки: встановлюється, обертання, вала, утд-20, забезпечення, 20-05-06-7, двигуні, типу, вузол, колінчатого

Формула / Реферат:

1. Вузол забезпечення обертання колінчатого вала типу 20-05-06-7 двигуна УТД-20, що містить три підшипники типу 292228МТ, розміщені кожний на корінній шийці колінчатого вала типу 20-05-06-7, при цьому кожний із зазначених підшипників містить зовнішню обойму і сепаратор із розміщеними у ньому роликами, причому ролики виконано циліндричного типу, який відрізняється тим, що як ролики, які встановлюють в сепаратор, застосовують оброблені за...

Номер патенту: 85173

Опубліковано: 12.01.2009

Автори: Угоні Аймерік, Супізон Жан-Люк, Дамбран Бруно, Мон Клод

МПК: F01D 5/00, F16C 3/00, F16C 13/00, F16L 9/00 ...

Мітки: турбокомпресора, вала, труба, дренажна, дегазації, тиску, низького

Формула / Реферат:

1. Дренажна труба (18) для встановлення коаксіально всередині вала (2) турбокомпресора низького тиску, що має порожнисту металеву циліндричну частину, довжина якої, по суті, рівна довжині вала, всередині якого встановлюється вказана труба, яка відрізняється тим, що зовнішня поверхня металевої частини покрита щонайменше на частині її довжини композитним матеріалом на основі волокон (20), які орієнтовані, по суті, поздовжньо і надають трубі...

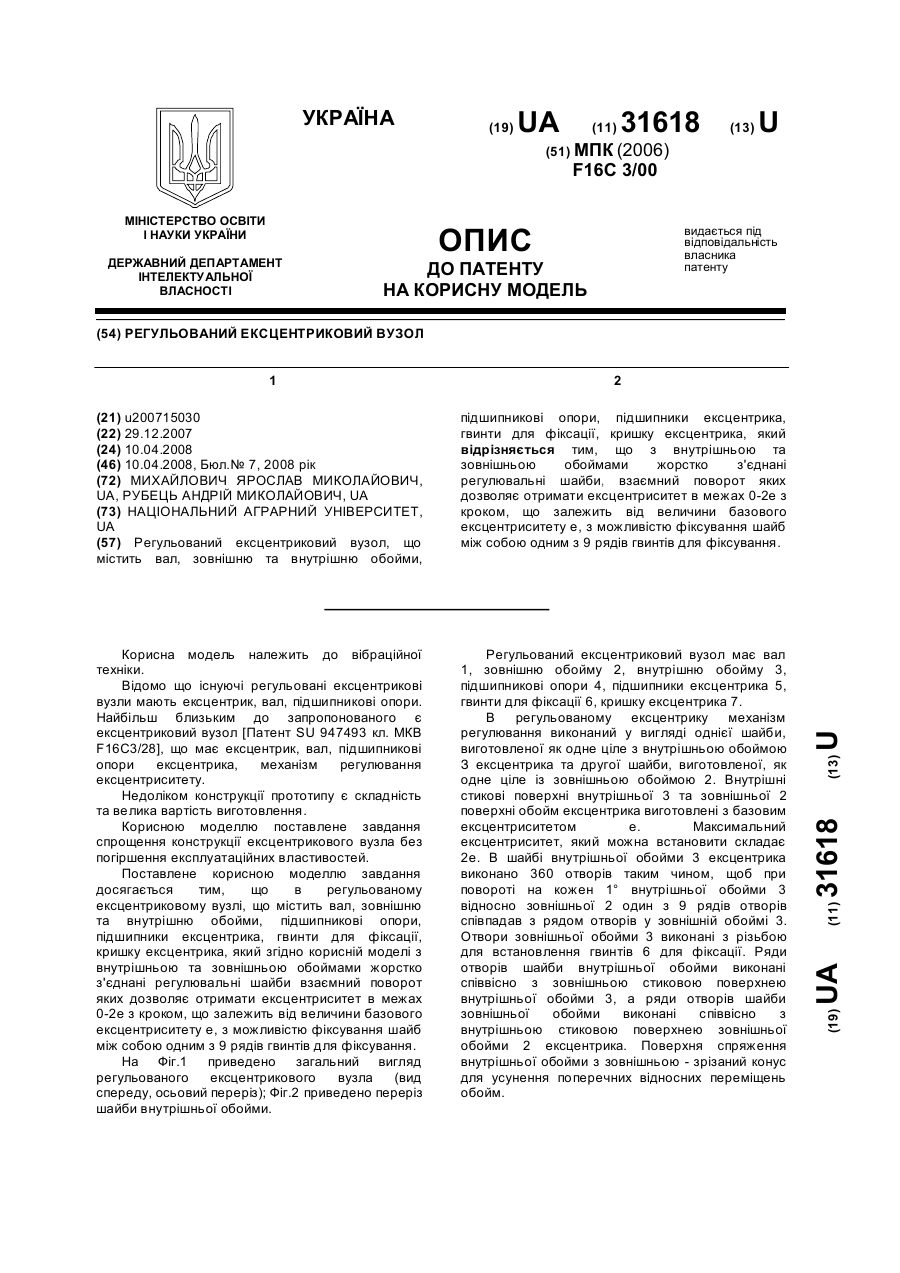

Номер патенту: 31618

Опубліковано: 10.04.2008

Автори: Михайлович Ярослав Миколайович, Рубець Андрій Миколайович

МПК: F16C 3/00

Мітки: вузол, ексцентриковий, регульованій

Формула / Реферат:

Регульований ексцентриковий вузол, що містить вал, зовнішню та внутрішню обойми, підшипникові опори, підшипники ексцентрика, гвинти для фіксації, кришку ексцентрика, який відрізняється тим, що з внутрішньою та зовнішньою обоймами жорстко з'єднані регулювальні шайби, взаємний поворот яких дозволяє отримати ексцентриситет в межах 0-2е з кроком, що залежить від величини базового ексцентриситету е, з можливістю фіксування шайб між собою одним з 9...

Номер патенту: 4393

Опубліковано: 17.01.2005

Автори: Воробйов Дмитро Леонідович, Воробйов Андрій Леонідович, Мартиненко Сергій Анатолійович

МПК: F16C 3/00, F16C 37/00

Мітки: теплового, вала, пристрій, розвантаження

Формула / Реферат:

Пристрій теплового розвантаження вала, що містить корпус, порожнистий вал, встановлений в корпусі з утворенням замкнутої кільцевої порожнини між валом і корпусом, засоби підводу і відводу охолоджуючої рідини з кільцевої порожнини, канали, виконані у валу з можливістю з'єднання порожнини вала з кільцевою порожниною, який відрізняється тим, що вхід одного з каналів виконаний виступаючим в кільцеву порожнину і спрямований у бік обертання...

Номер патенту: 2973

Опубліковано: 15.09.2004

Автори: Топчев Михайло Дмитрович, Ващенко Василь Пилипович, Олексієнко Ігор Михайлович

МПК: F16C 3/00

Мітки: крутного, моменту, передачі, вал, торсіонної, гнучкий

Формула / Реферат:

1. Гнучкий вал для торсіонної передачі крутного моменту, який містить першу пружну фігуру обертання, кінці якої жорстко зв'язані з кінцевими перехідниками, які містять зовнішні фіксуючі елементи для передачі крутного моменту за визначеним напрямком обертання, розташовану всередині першої пружної фігури обертання другу пружну фігуру обертання у формі спіралі, напрямок навивання якої протилежний визначеному напрямку обертання для передачі...
