Сигнальний пристрій

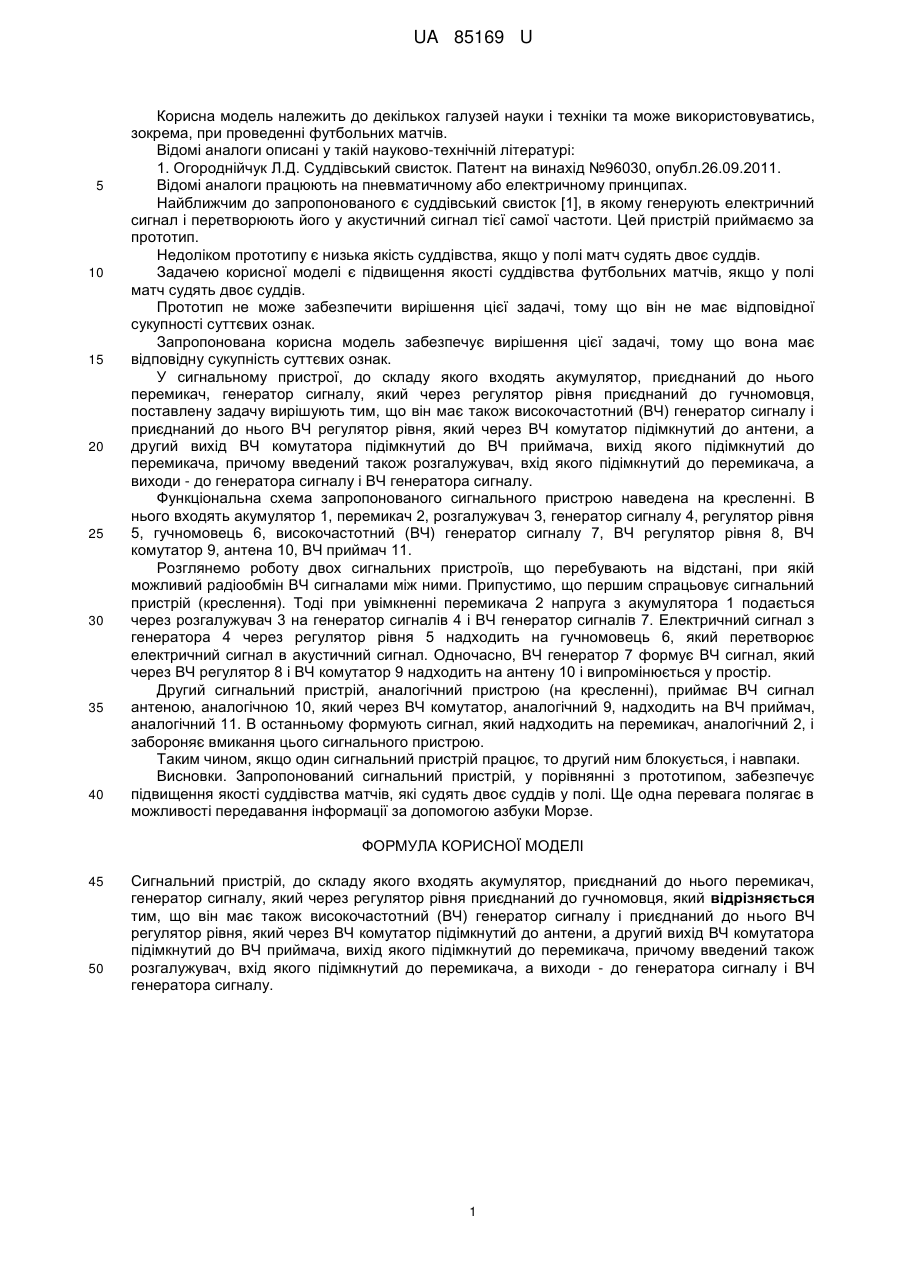

Реферат: UA 85169 U UA 85169 U 5 10 15 20 25 30 35 40 Корисна модель належить до декількох галузей науки і техніки та може використовуватись, зокрема, при проведенні футбольних матчів. Відомі аналоги описані у такій науково-технічній літературі: 1. Огороднійчук Л.Д. Суддівський свисток. Патент на винахід №96030, опубл.26.09.2011. Відомі аналоги працюють на пневматичному або електричному принципах. Найближчим до запропонованого є суддівський свисток [1], в якому генерують електричний сигнал і перетворюють його у акустичний сигнал тієї самої частоти. Цей пристрій приймаємо за прототип. Недоліком прототипу є низька якість суддівства, якщо у полі матч судять двоє суддів. Задачею корисної моделі є підвищення якості суддівства футбольних матчів, якщо у полі матч судять двоє суддів. Прототип не може забезпечити вирішення цієї задачі, тому що він не має відповідної сукупності суттєвих ознак. Запропонована корисна модель забезпечує вирішення цієї задачі, тому що вона має відповідну сукупність суттєвих ознак. У сигнальному пристрої, до складу якого входять акумулятор, приєднаний до нього перемикач, генератор сигналу, який через регулятор рівня приєднаний до гучномовця, поставлену задачу вирішують тим, що він має також високочастотний (ВЧ) генератор сигналу і приєднаний до нього ВЧ регулятор рівня, який через ВЧ комутатор підімкнутий до антени, а другий вихід ВЧ комутатора підімкнутий до ВЧ приймача, вихід якого підімкнутий до перемикача, причому введений також розгалужувач, вхід якого підімкнутий до перемикача, а виходи - до генератора сигналу і ВЧ генератора сигналу. Функціональна схема запропонованого сигнального пристрою наведена на кресленні. В нього входять акумулятор 1, перемикач 2, розгалужувач 3, генератор сигналу 4, регулятор рівня 5, гучномовець 6, високочастотний (ВЧ) генератор сигналу 7, ВЧ регулятор рівня 8, ВЧ комутатор 9, антена 10, ВЧ приймач 11. Розглянемо роботу двох сигнальних пристроїв, що перебувають на відстані, при якій можливий радіообмін ВЧ сигналами між ними. Припустимо, що першим спрацьовує сигнальний пристрій (креслення). Тоді при увімкненні перемикача 2 напруга з акумулятора 1 подається через розгалужувач 3 на генератор сигналів 4 і ВЧ генератор сигналів 7. Електричний сигнал з генератора 4 через регулятор рівня 5 надходить на гучномовець 6, який перетворює електричний сигнал в акустичний сигнал. Одночасно, ВЧ генератор 7 формує ВЧ сигнал, який через ВЧ регулятор 8 і ВЧ комутатор 9 надходить на антену 10 і випромінюється у простір. Другий сигнальний пристрій, аналогічний пристрою (на кресленні), приймає ВЧ сигнал антеною, аналогічною 10, який через ВЧ комутатор, аналогічний 9, надходить на ВЧ приймач, аналогічний 11. В останньому формують сигнал, який надходить на перемикач, аналогічний 2, і забороняє вмикання цього сигнального пристрою. Таким чином, якщо один сигнальний пристрій працює, то другий ним блокується, і навпаки. Висновки. Запропонований сигнальний пристрій, у порівнянні з прототипом, забезпечує підвищення якості суддівства матчів, які судять двоє суддів у полі. Ще одна перевага полягає в можливості передавання інформації за допомогою азбуки Морзе. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Сигнальний пристрій, до складу якого входять акумулятор, приєднаний до нього перемикач, генератор сигналу, який через регулятор рівня приєднаний до гучномовця, який відрізняється тим, що він має також високочастотний (ВЧ) генератор сигналу і приєднаний до нього ВЧ регулятор рівня, який через ВЧ комутатор підімкнутий до антени, а другий вихід ВЧ комутатора підімкнутий до ВЧ приймача, вихід якого підімкнутий до перемикача, причому введений також розгалужувач, вхід якого підімкнутий до перемикача, а виходи - до генератора сигналу і ВЧ генератора сигналу. 1 UA 85169 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
